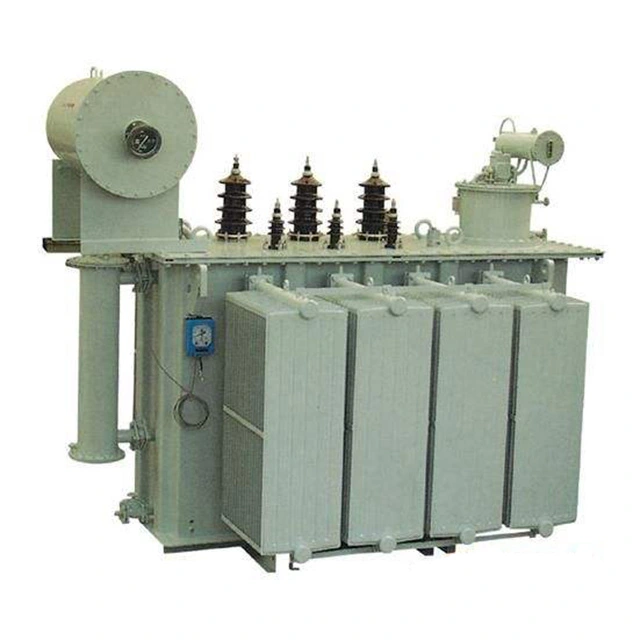

வெளிப்புற மின்மாற்றி 10 Mva 33 முதல் 6.6 Kv வரை

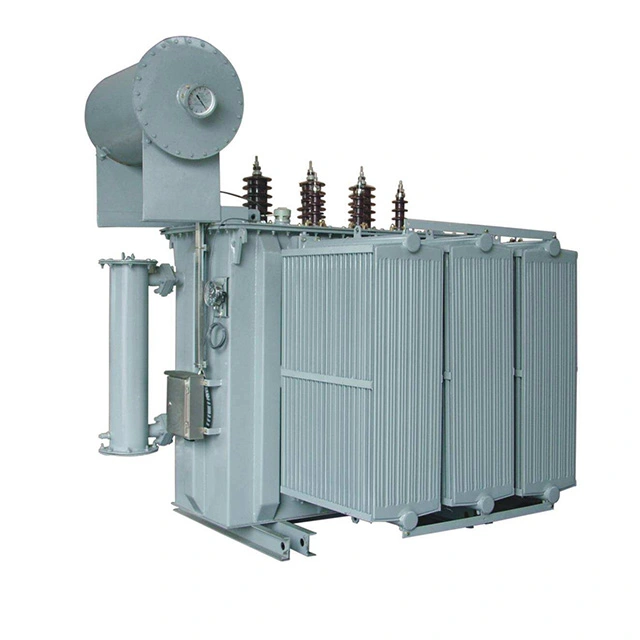

வெளிப்புற பவர் டிரான்ஸ்பார்மர் 10 mva 33 முதல் 6.6 kv 10 mva திறன் மற்றும் 33 முதல் 6.6 kv வரையிலான மின்னழுத்த வரம்பு,  வெளிப்புற மின்மாற்றியின் வகை. அதன் மதிப்பிடப்பட்ட மின்னழுத்தம் 10 mva ஆகும், உயர் மின்னழுத்தம் 33 kv மற்றும் குறைந்த மின்னழுத்தம் 6.6 kv. இது தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள் மற்றும் தொழில்துறை பூங்காக்களுக்கான பிரதான நடுத்தர அளவிலான மின்மாற்றி கருவியாகும், மேலும் IEC தரநிலைகளுடன் முழுமையாக இணங்குகிறது. வெளிப்புற பவர் டிரான்ஸ்பார்மர் 10 mva 33 முதல் 6.6 kv முக்கியமாக முறுக்குகள், இரும்பு கோர் மற்றும் இன்சுலேடிங் ஆயில் மூன்று பகுதிகளை நிறைவு செய்கிறது.

முறுக்குகள் மின்மாற்றியின் மின் பகுதியாகும். இது பொதுவாக காப்பிடப்பட்ட தட்டையான செப்பு கம்பி அல்லது சுற்று செப்பு கம்பியை முறுக்கு அச்சில் முறுக்குவதன் மூலம் செய்யப்படுகிறது. 10 mva 33 முதல் 6.6 kv வரையிலான வெளிப்புற மின்மாற்றியின் இரும்பு கோர் நெடுவரிசையில் முறுக்குகள் நிறுவப்பட்டுள்ளன. குறைந்த மின்னழுத்த முறுக்குகள் உள் அடுக்கில் உள்ளன, மேலும் உயர் மின்னழுத்த முறுக்குகள் குறைந்த மின்னழுத்த முறுக்குக்கு வெளியே நிறுவப்பட்டுள்ளன. குறைந்த மின்னழுத்த முறுக்குகளுக்கும் இரும்பு மையத்திற்கும் இடையில், உயர் மின்னழுத்த முறுக்குகள் மற்றும் குறைந்த மின்னழுத்த முறுக்குகளுக்கு இடையில், காப்புப் பொருட்கள் ஸ்லீவ்களைப் பிரிக்கப் பயன்படுத்தப்படுகின்றன.

இரும்பு மையமானது வெளிப்புற சக்தி மின்மாற்றியின் முக்கிய காந்த பாதை பகுதியாகும் 10 mva 33 முதல் 6.6 kv வரை. இது பொதுவாக 0.35 அல்லது 0.5 மிமீ தடிமன் மற்றும் இன்சுலேடிங் பெயிண்ட் பூசப்பட்ட சூடான உருட்டப்பட்ட அல்லது குளிர் உருட்டப்பட்ட சிலிக்கான் எஃகுத் தாள்களைக் கொண்ட சிலிக்கானை அடுக்கித் தயாரிக்கப்படுகிறது. இரும்பு கோர் இரண்டு பகுதிகளாக பிரிக்கப்பட்டுள்ளது: இரும்பு கோர் நெடுவரிசை மற்றும் நுகம். இரும்பு கோர் நெடுவரிசை முறுக்குடன் பொருத்தப்பட்டுள்ளது, மேலும் காந்த சுற்றுகளை மூட நுகம் பயன்படுத்தப்படுகிறது. இரும்பு மைய கட்டமைப்பின் அடிப்படை வடிவங்களில் இதய வகை மற்றும் ஷெல் வகை ஆகியவை அடங்கும்.

தொழில்நுட்ப அளவுரு:

வெளிப்புற சக்தி மின்மாற்றி 10 mva 33 முதல் 6.6 kv இன் பல்வேறு நிறுவல் வடிவங்கள் யாவை?

பவர் இன்ஜினியரிங்கில், வெளிப்புற மின்மாற்றிகளை நிறுவுவது முக்கியமாக இரண்டு வடிவங்களைக் கொண்டுள்ளது: கம்பத்தில் பொருத்தப்பட்ட நிறுவல் மற்றும் தரையில் பொருத்தப்பட்ட நிறுவல். எந்த முறையைப் பின்பற்றினாலும், பாதுகாப்பு எப்போதும் முதலிடம் வகிக்கிறது. டிரான்ஸ்பார்மரைச் சுற்றியுள்ள மிக முக்கியமான இடத்தில், ஒரு தெளிவான எச்சரிக்கை பலகையை தொங்கவிட வேண்டும்.

தரையில் நிறுவப்பட்ட வெளிப்புற மின்மாற்றி 10 mva 33 முதல் 6.6 kv க்கு, அதைச் சுற்றி 1.7 மீட்டருக்கும் குறையாத உயரம் கொண்ட பாதுகாப்பு வேலி சேர்க்கப்பட வேண்டும், மேலும் வேலிக்கும் மின்மாற்றி தளத்திற்கும் இடையில் போதுமான பாதுகாப்பான செயல்பாட்டு இடைவெளி இருக்க வேண்டும்.

துருவங்கள் அல்லது கோபுரங்களில் நிறுவுவதற்கு, அனைத்து உயர் மற்றும் குறைந்த மின்னழுத்த லீட்களும் இன்சுலேட்டட் கண்டக்டர்களைப் பயன்படுத்த வேண்டும் மற்றும் குறைந்த மின்னழுத்த பகுதியும் வெற்று பஸ்பார்களைப் பயன்படுத்த வேண்டும். பயன்படுத்தப்படும் அனைத்து இரும்பு பாகங்களும் துரு மற்றும் அரிப்பைத் தடுக்க கால்வனேற்றப்பட வேண்டும்.

நிறுவல் தரையில் செய்யப்பட்டால், அடிப்படை உயரம் வழக்கமாக சுமார் 500 மிமீ அமைக்கப்படுகிறது. இந்த அடித்தளம் பொதுவாக செங்கற்கள் அல்லது ஊற்றப்பட்ட கான்கிரீட் பயன்படுத்தி கட்டப்பட்டது, பின்னர் மேற்பரப்பு 1:2 சிமெண்ட் மோட்டார் கொண்டு மென்மையாக்கப்படுகிறது. மின்மாற்றியின் இயங்கும் பாதையாக செயல்பட, தட்டையான எஃகு அல்லது சேனல் எஃகு மேற்பரப்பில் போடப்பட வேண்டும்.

நிறுவலின் போது, ​​டிராக் நிலையாக இருப்பதையும், டிராக் கேஜ் நிலையான செயல்பாட்டை உறுதிசெய்ய மின்மாற்றியின் வீல் கேஜுடன் சரியாகப் பொருந்துவதையும் உறுதி செய்வது அவசியம்.
