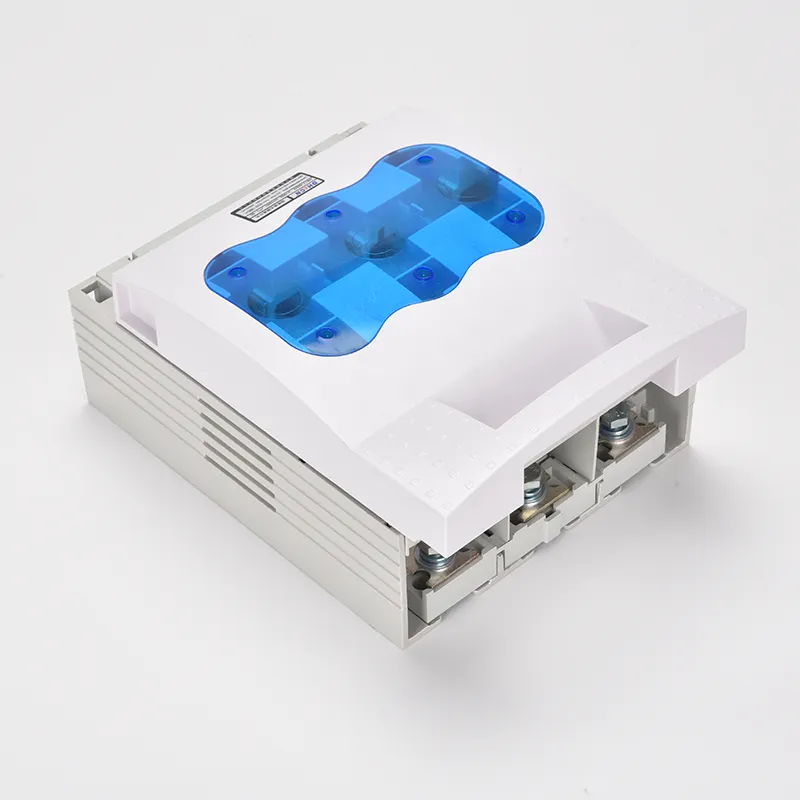

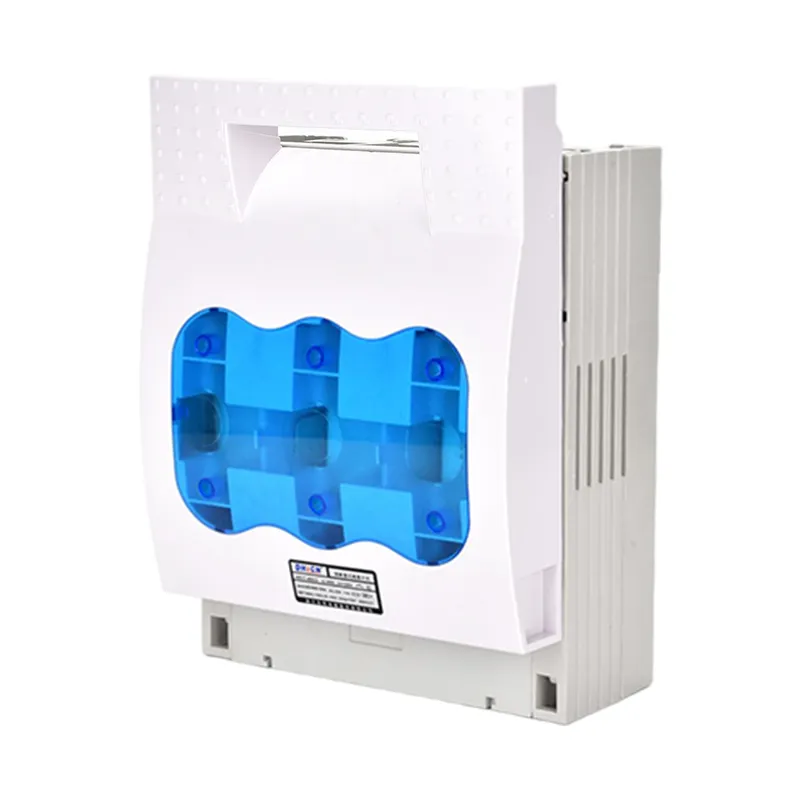

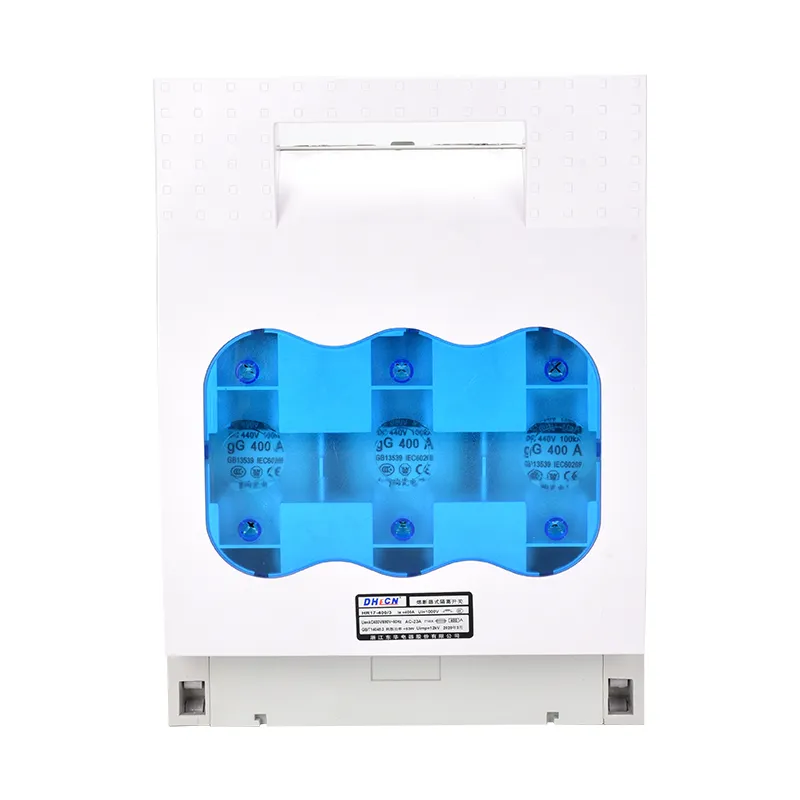

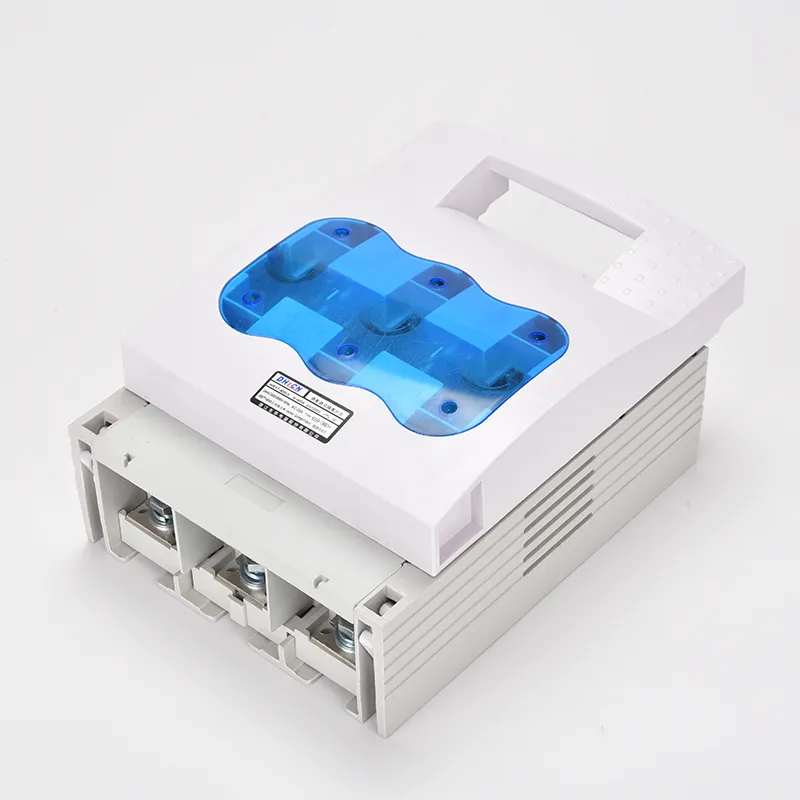

100a ஃப்யூஸ்டு 3 போல் ஐசோலேட்டர் ஸ்விட்ச் என்பது ஃபியூஸ், ஐசோலேட்டர் மற்றும் ஸ்விட்சை ஒரு யூனிட்டில் ஒருங்கிணைக்கும் ஒரு ஒருங்கிணைந்த சாதனமாகும். இது முதன்மையாக சாதாரண செயல்பாட்டில் மின்னோட்டத்தைத் துண்டிக்கவும், குறுகிய சுற்று மற்றும் அதிக சுமையின் கீழ் மின்னோட்டத்தை குறுக்கிடவும் பயன்படுகிறது. இந்த வகை சுவிட்ச் குறைந்த விலை, நிலையான செயல்பாடு மற்றும் பராமரிப்பின் எளிமை போன்ற நன்மைகளை வழங்குகிறது, அதே நேரத்தில் அதன் உருகி உறுப்பு மூலம் சுற்று பாதுகாப்பு மற்றும் தொலைநிலை கண்காணிப்பு திறன்களை வழங்குகிறது.

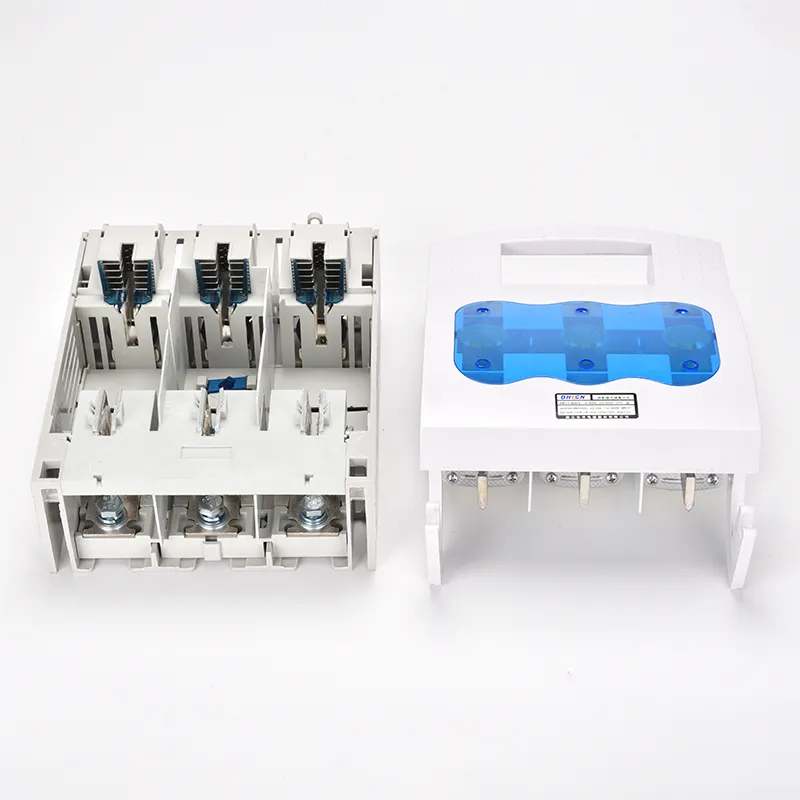

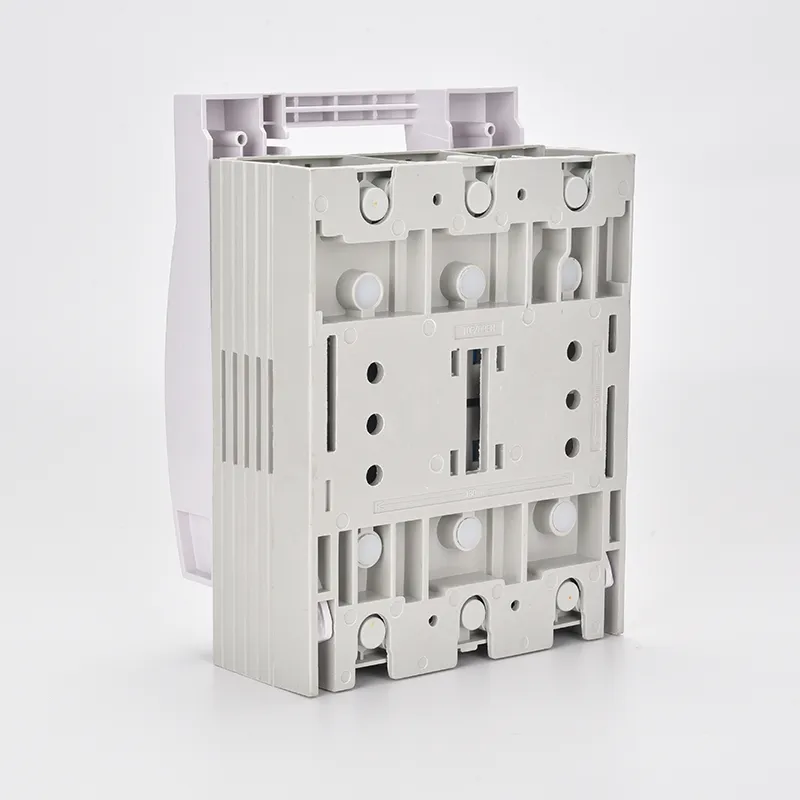

100a ஃப்யூஸ்டு 3 துருவ தனிமைப்படுத்தி சுவிட்ச் ஒரு மவுண்டிங் பேஸ், நிலையான தொடர்புகள், நகரும் தொடர்புகள் மற்றும் கீல் செய்யப்பட்ட பிளேடுடன் கட்டமைக்கப்பட்டுள்ளது. மூடப்படும் போது, மின் பாதையை முடிக்க பிளேடு நிலையான டெர்மினல்களை தொடர்பு கொள்கிறது. தற்போதுள்ள வடிவமைப்புகளில், அசெம்பிளி மற்றும் பிரித்தெடுத்தல் சிக்கலானதாக இருக்கும், மேலும் இயக்க நெம்புகோல் பொறிமுறையுடன் மட்டுப்படுத்தப்பட்ட இணக்கத்தன்மை காரணமாக உருகி மாற்றுதல் அடிக்கடி மீண்டும் மீண்டும் சரிசெய்தல் தேவைப்படுகிறது.
மேம்படுத்தப்பட்ட வடிவமைப்பு மீள் சரிசெய்தல் போல்ட்களை U வடிவ தக்கவைக்கும் கிளிப்களுடன் மாற்றுகிறது, நகரும் மற்றும் நிலையான தொடர்புகளுக்கு இடையே முழு-மேற்பரப்பு தொடர்பை உறுதி செய்கிறது. இது செயல்பாட்டின் போது கடத்துத்திறன் மற்றும் நிலைத்தன்மையை அதிகரிக்கிறது.
அதன் தேர்ந்தெடுக்கப்பட்ட உடைக்கும் திறன் மற்றும் சிறந்த மின்னோட்டத்தை கட்டுப்படுத்தும் பண்புகளுக்கு நன்றி, சாதனம் தொழிற்சாலைகள், பெரிய கட்டிடங்களில் பயன்படுத்த மிகவும் பொருத்தமானது. 3P 100A சர்க்யூட் பிரேக்கர்களுடன் ஒப்பிடும்போது, 100a ஃப்யூஸ்டு 3 போல் ஐசோலேட்டர் சுவிட்ச் குறைந்த இயக்க மற்றும் பராமரிப்பு செலவுகளைக் கொண்டுள்ளது, ஏனெனில் தவறுகளுக்கு பொதுவாக உருகி மாற்றீடு மட்டுமே தேவைப்படுகிறது.
காப்புரிமை பெற்ற தொழில்நுட்பம் ஒரு வில் தடுப்பு பொறிமுறையை உள்ளடக்கியது, இது தொடர்பு பகுதியை பெரிதாக்குகிறது மற்றும் செயல்பாட்டின் போது வளைவை நீக்குகிறது, பாரம்பரிய வடிவமைப்புகளில் தளர்வான தொடர்புடன் தொடர்புடைய பாதுகாப்பு சிக்கல்களை நிவர்த்தி செய்கிறது. குறைந்த மின்னழுத்த விநியோக அமைப்பை வடிவமைக்கும் போது, சுவிட்சின் சரியான தேர்வு பணியாளர் மேலாண்மை வகை மற்றும் நோக்கம் கொண்ட பயன்பாட்டு சூழ்நிலை இரண்டையும் கருத்தில் கொள்ள வேண்டும்.
| உருகி வகை | 0 | 1 | 2 | 3 | ||||||||
| அதிர்வெண் | 50 ஹெர்ட்ஸ் | 50 ஹெர்ட்ஸ் | 50 ஹெர்ட்ஸ் | 50 ஹெர்ட்ஸ் | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| (A) இல் | 160 | 250 | 400 | 630 | ||||||||
| இத் (ஏ) | 160 | 250 | 400 | 630 | ||||||||
| பயன்பாடு | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | ||||||||
| AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | |||||||||
| AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | |||||||||
| செய்யும் திறன் | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| உடைக்கும் திறன் | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| உருகியின் சக்தி இழப்பு (W) | 12 | 23 | 34 | 48 | ||||||||
| இத் (ஏ) | உருகி வகை | இன் ஆஃப் ஃபியூஸ் (ஏ) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| வகை | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| பயன்முறை எண் | அவுட்லுக்கிங் பரிமாணம் (மிமீ) | நிறுவல் அளவு (மிமீ) | ||||||
| A | B | C | D | a | b | எஃப்சி | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ஃ6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ஃ6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ஃ6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ஃ6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ஃ7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ஃ7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ஃ7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ஃ11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ஃ11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ஃ11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ஃ11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ஃ11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ஃ11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ஃ11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ஃ11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ஃ11 | |
கே: 100a ஃப்யூஸ்டு 3 போல் ஐசோலேட்டர் சுவிட்சை நான் எப்படி பராமரிப்பது?
ப: வழக்கமான ஆய்வு பரிந்துரைக்கப்படுகிறது. தொடர்பு மேற்பரப்புகளை சரிபார்த்து சுத்தம் செய்தல், ஊதப்படும் போது உருகிகளை மாற்றுதல், முனைய திருகுகளை இறுக்குதல் மற்றும் இயக்க பொறிமுறையை சுதந்திரமாக நகர்த்துவதை உறுதி செய்தல் ஆகியவை இதில் அடங்கும். முறையான பராமரிப்பு சேவை வாழ்க்கை நீட்டிக்க மற்றும் நம்பகமான செயல்திறன் உத்தரவாதம்.
கே: 100a ஃப்யூஸ்டு 3 போல் ஐசோலேட்டர் சுவிட்ச் கைப்பிடியை பேட்லாக் செய்ய முடியுமா?
ப: ஆம். பல மாடல்களில் பேட்லாக் செய்யக்கூடிய கைப்பிடிகள் உள்ளன, அவை பராமரிப்பின் போது "ஆஃப்" நிலையில் சுவிட்சைப் பூட்ட ஆபரேட்டர்களை அனுமதிக்கின்றன, இது தற்செயலான மறுசீரமைப்பைத் தடுக்கிறது.
கே: ஃப்யூஸ்டு ஐசோலேட்டர் சுவிட்சைத் தேர்ந்தெடுப்பதன் முக்கிய நன்மைகள் என்ன?
A: 100a இணைந்த 3 துருவ தனிமைப்படுத்தி சுவிட்ச் பாதுகாப்பிற்கான தெளிவான துண்டிப்பு புள்ளியை வழங்குகிறது, உருகிகள் மூலம் சுற்று பாதுகாப்பை ஒருங்கிணைக்கிறது, ஒரு சிறிய வடிவமைப்புடன் நிறுவல் இடத்தை சேமிக்கிறது மற்றும் பரந்த அளவிலான குறைந்த மின்னழுத்த பயன்பாடுகளுக்கு ஏற்றது.
