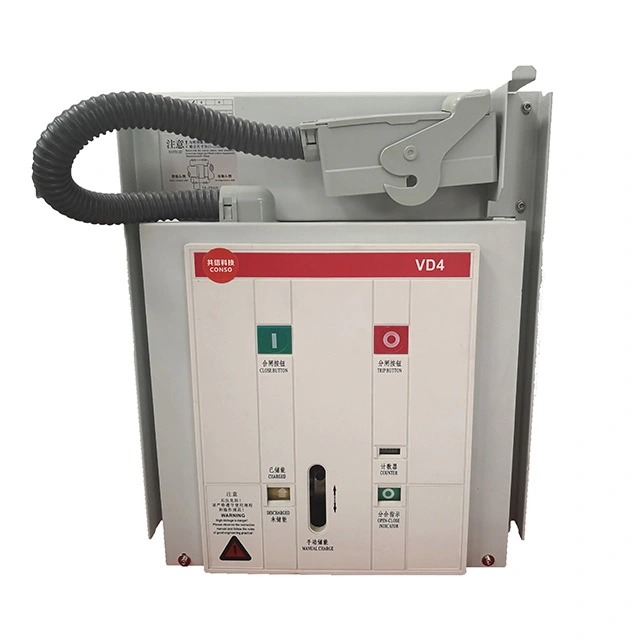

வெற்றிட சர்க்யூட் பிரேக்கர் VCB பொதுவாக 10 முதல் 35kv நடுத்தர மின்னழுத்த மின் பாதையில் பொருந்தும். இது உட்புற வகையைக் கொண்டுள்ளது, இதில் சர்க்யூட் பிரேக்கர் HXGN அல்லது KYN28 வகை சுவிட்ச் கியரில் நிறுவப்பட்டுள்ளது, இது தனிமைப்படுத்தும் சுவிட்ச் மற்றும் பூமி சுவிட்ச் ஆகியவற்றுடன் இணைக்கப்பட்டுள்ளது. வெளிப்புற வகை வெற்றிட சர்க்யூட் பிரேக்கர் துருவத்தில் பொருத்தப்பட்டுள்ளது, இதில் தனிமைப்படுத்தும் சுவிட்ச் சுவிட்ச் கியர் உடன் ஒருங்கிணைக்கப்பட்டுள்ளது.
பார்வையில், வெற்றிட சர்க்யூட் பிரேக்கர் VCB இன்சுலேடிங் சிலிண்டர் அல்லது வார்ப்பு துருவத்தை வெற்றிட குறுக்கீடுகளின் இன்சுலேஷன் மற்றும் என்காப்சுலேஷன் பொருட்களாகக் கொண்டுள்ளது, அங்கு வெற்றிட சர்க்யூட் பிரேக்கர் VCB இன் பின்புறம் உள்ளது. இருப்பினும், திஏர் சர்க்யூட் பிரேக்கர் ஏசிபிஸ்ப்ளிட்டர்கள் மூலம் வளைவை அணைக்க சுற்றுப்புற காற்றைப் பயன்படுத்தவும். மேலும், குறைந்த மின்னழுத்த விநியோக சுற்றுகளில் ஏர் சர்க்யூட் பிரேக்கர் ஏசிபி பயன்படுத்தப்படுகிறது. பின்புறத்தில் உள்ளீடு மற்றும் வெளியீடு பஸ்பார் உள்ளது.
செயல்பாட்டில், வெற்றிட சர்க்யூட் பிரேக்கர் VCB நடுத்தர மின்னழுத்த விநியோக வரிசையில் பயன்படுத்தப்படுகிறது, இது விநியோக மின்மாற்றிகள் மற்றும் மின் விநியோக பாதையைப் பாதுகாக்க வடிவமைக்கப்பட்டுள்ளது. இதற்கிடையில், வேறுபட்ட பாதுகாப்பு, எர்த்திங் பாதுகாப்பு போன்ற பாதுகாப்பு செயல்பாடுகளை நிறைவேற்றுவதற்கு இது சுயாதீன ரிலேவுடன் இணைக்கப்பட வேண்டும். இருப்பினும், ஏர் சர்க்யூட் பிரேக்கர் ஏசிபி குறைந்த மின்னழுத்த மின்சுற்றில் பயன்படுத்தப்படுகிறது, இது சுற்று மற்றும் மின் சாதனங்களைப் பாதுகாக்க வடிவமைக்கப்பட்டுள்ளது. இது நீண்ட கால பாதுகாப்பு மற்றும் எர்த்டிங் பாதுகாப்பு போன்ற பாதுகாப்பு செயல்பாட்டை நிறைவேற்றுவதற்காக ட்ரிப் யூனிட்டில் கட்டமைக்கப்பட்டுள்ளது.
