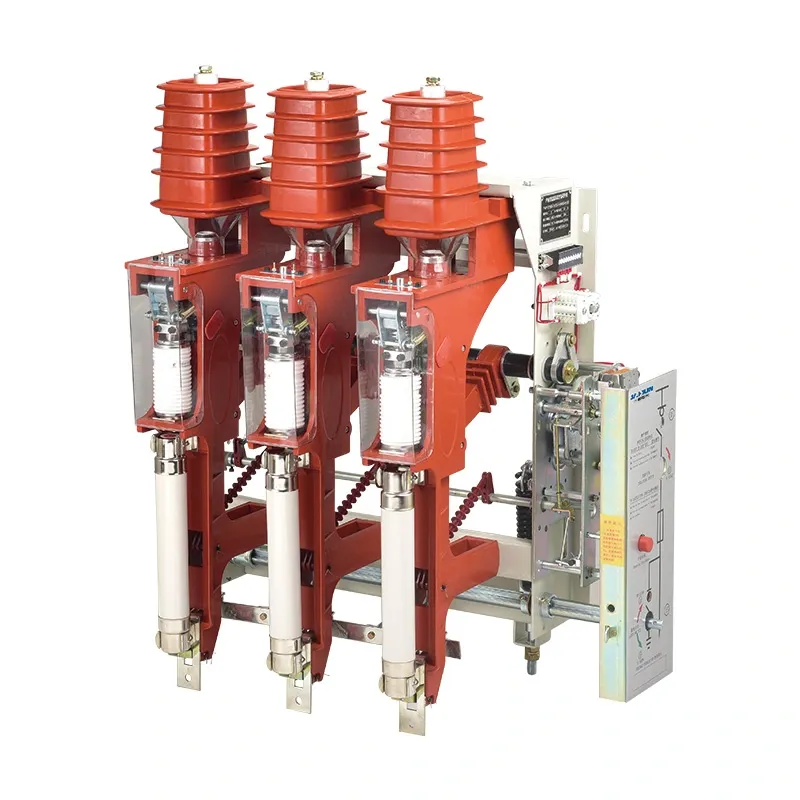

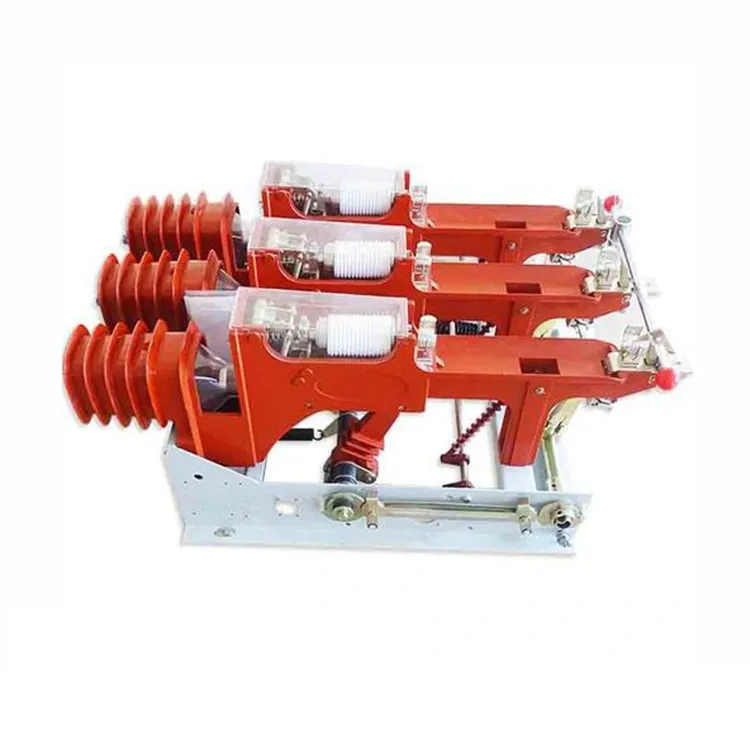

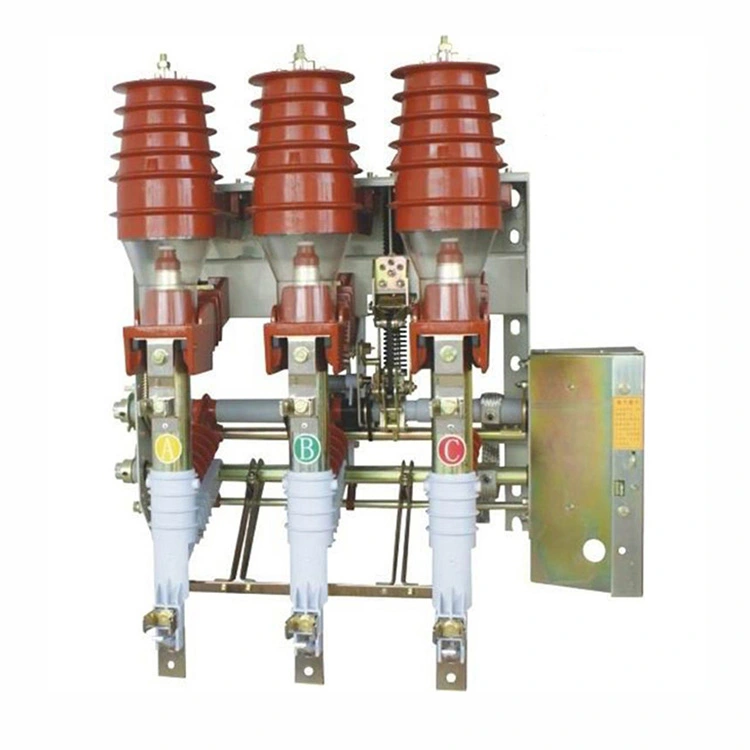

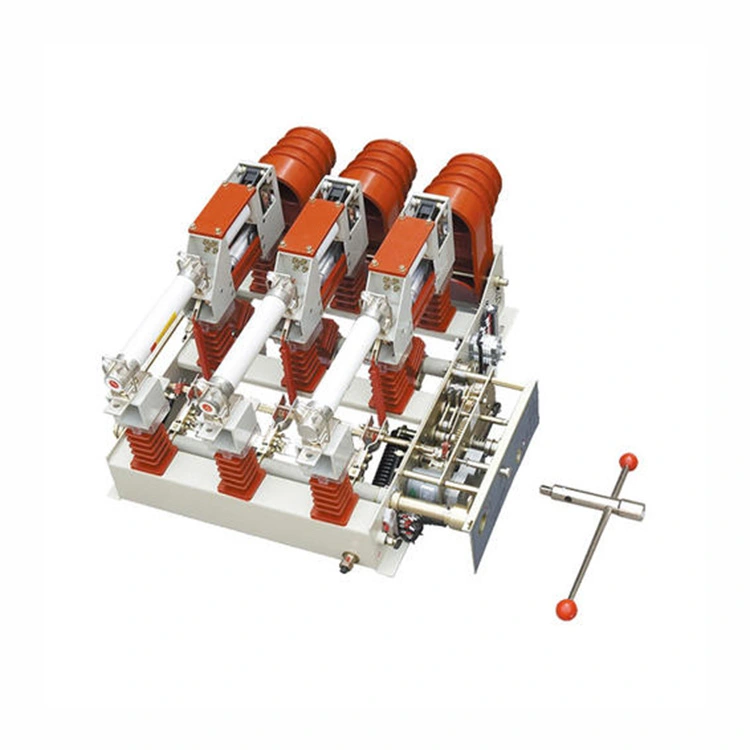

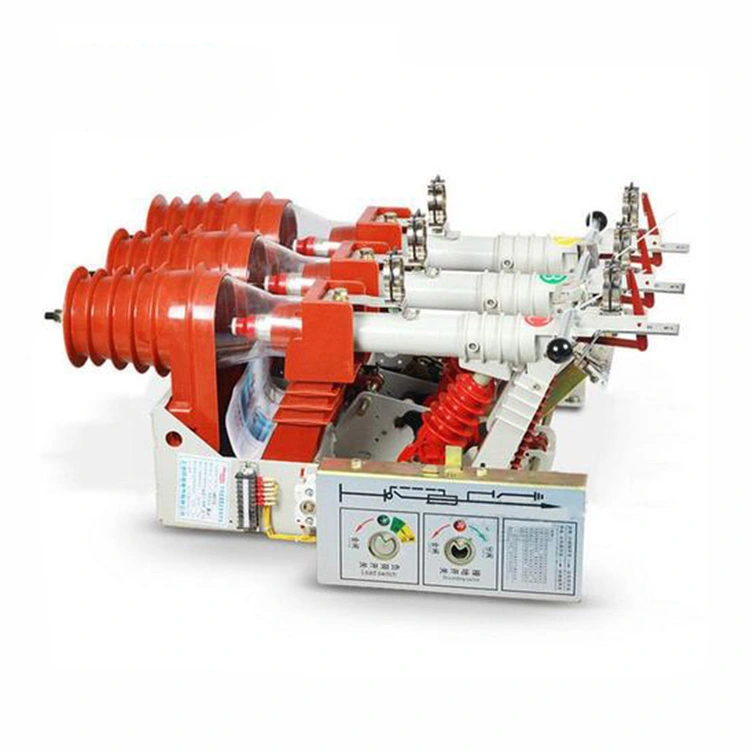

எம்வி வெற்றிட ஃபியூஸ் லோட் பிரேக் ஸ்விட்ச் 11kv என்பது 12 kV மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் 50 ஹெர்ட்ஸ் மதிப்பிடப்பட்ட அதிர்வெண் கொண்ட மூன்று கட்ட நடுத்தர மின்னழுத்த சுவிட்ச் கியர் ஆகும். இது சுமை மின்னோட்டங்கள், லூப் மின்னோட்டங்கள், சுமை மின்மாற்றி மின்னோட்டங்கள் மற்றும் கேபிள் சார்ஜிங் மின்னோட்டங்களை உருவாக்குவதற்கும் உடைப்பதற்கும் வடிவமைக்கப்பட்டுள்ளது. ஒரு பூமி சுவிட்ச் பொருத்தப்பட்டிருக்கும் போது, சுமை இடைவெளி சுவிட்ச் குறுகிய சுற்று மின்னோட்டத்தை தாங்கும் திறன் கொண்டது. கட்டமைப்பு அம்சம் பின்வருமாறு காட்டப்படலாம்:
1. லோட் பிரேக் ஸ்விட்ச், எர்த்திங் சுவிட்ச், ஃப்யூஸ் மற்றும் ஆப்பரேட்டிங் மெக்கானிசம் ஆகியவை ஒரே சட்டகத்தில் பொருத்தப்பட்டு, நெகிழ்வான சேர்க்கைகளை அனுமதிக்கிறது. வடிவமைப்பு கச்சிதமானது, சிறிய ஒட்டுமொத்த பரிமாணங்கள் மற்றும் எளிதான நிறுவல்.
2. நிலையான தொடர்புகளுக்கு இன்சுலேடட் ஷீல்டுகளுடன் பொருத்தப்பட்டிருக்கும், ரிங் மெயின் யூனிட், கட்டம் கட்ட தடைகள் அல்லது உடைக்கும் இடங்களில் இன்சுலேடிங் பகிர்வுகளுக்கான தேவை இல்லாமல் உள் தனிமைப்படுத்தலை அடைகிறது, இது அமைச்சரவைக்குள் ஆர்க் ஃபிளாஷ் விபத்துக்களை திறம்பட தடுக்கிறது.
3. "ஐந்து தடுப்பு" பாதுகாப்புத் தேவைகளுக்கு இணங்குவதை உறுதி செய்வதற்காக, எம்வி வெற்றிட ஃபியூஸ் லோட் பிரேக் ஸ்விட்ச், எர்த்திங் சுவிட்ச் மற்றும் ஃப்யூஸ் ஆகியவற்றுக்கு இடையே நம்பகமான மெக்கானிக்கல் இன்டர்லாக் வழங்கப்படுகிறது.
4. எம்வி வெற்றிட ஃபியூஸ் லோட் பிரேக் சுவிட்சில் இரண்டு செயல்பாட்டு முறைகள் உள்ளன: கைமுறை செயல்பாடு மற்றும் இரட்டை ஏசி/டிசி மின்சாரம் கொண்ட மோட்டார் இயக்கம்.
|
உடல் |
||
|
அதிகபட்சம். வேலை செய்யும் மின்னழுத்தம் |
கே.வி |
12 |
|
மதிப்பிடப்பட்ட அதிர்வெண் |
ஹெர்ட்ஸ் |
50 அல்லது 60 |
|
மதிப்பிடப்பட்ட மின்னோட்டம் |
A |
200 அல்லது 630 |
|
மதிப்பிடப்பட்ட பிரேக்கிங் கரண்ட் |
kA |
25 அல்லது 31.5 |
|
மின்னழுத்தத்தைத் தாங்கும் ஆற்றல் அதிர்வெண் |
kV/1 நிமிடம் |
42 |
|
மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் |
கே.வி |
75 |
|
செயல்பாட்டு முறை |
|
கையேடு / மோட்டார் ஓட்டுதல் |
|
இயந்திர வாழ்க்கை |
முறை |
5000 |
|
உருகி |
||
|
பயன்முறை எண் |
|
sdlaj-12sdlaj-12 |
|
ஃபியூஸ் ட்ரிப்பிங் கால அளவு |
ms |
30 முதல் 40 வரை |
கே: எம்வி வெற்றிட ஃப்யூஸ் லோட் பிரேக் ஸ்விட்ச் 11கேவியில் வெற்றிடத் தொழில்நுட்பம் எவ்வாறு செயல்திறனை மேம்படுத்துகிறது?
A: வெற்றிட குறுக்கீடு ஒரு சுத்தமான, நம்பகமான வில் தணிக்கும் ஊடகத்தை வழங்குகிறது. இது தற்போதைய பூஜ்ஜியத்தில் வேகமாக வில் அழிவை உறுதி செய்கிறது, தொடர்பு தேய்மானத்தை குறைக்கிறது, பராமரிப்பு தேவைகளை குறைக்கிறது மற்றும் SF₆ வாயுவுடன் தொடர்புடைய சுற்றுச்சூழல் கவலைகளை நீக்குகிறது.
கே: லோட் பிரேக் சுவிட்ச் மற்றும் ஃப்யூஸ் கலவையில் உருகிகள் என்ன பங்கு வகிக்கின்றன?
A: உருகிகள் காப்புப் பாதுகாப்பாகச் செயல்படுகின்றன, சுமை முறிவு சுவிட்சின் திறனைத் தாண்டி அதிக தவறு நீரோட்டங்களை குறுக்கிடுகின்றன. அவை ஒரு ஸ்ட்ரைக்கர் பொறிமுறையையும் இயக்குகின்றன, இது ஒரு பிழையின் போது சுவிட்சைத் திறக்கிறது, இது சர்க்யூட்டின் ஒருங்கிணைந்த துண்டிக்கப்படுவதை உறுதி செய்கிறது.
கே: வழக்கமான சர்க்யூட் பிரேக்கரை விட என்ன நன்மைகள் உள்ளன?
A: சர்க்யூட் பிரேக்கர்கள் முழு தவறுகளை நீக்கும் திறனை வழங்கினாலும், வெற்றிட ஃப்யூஸ் லோட் பிரேக் சுவிட்ச் விநியோக நிலை பயன்பாடுகளுக்கு மிகவும் கச்சிதமான, செலவு குறைந்த மற்றும் பராமரிப்பு நட்பு தீர்வை வழங்குகிறது. உருகி மற்றும் சுவிட்ச் ஒருங்கிணைப்பு போதுமானதாக இருக்கும் டிரான்ஸ்பார்மர் பாதுகாப்பிற்கு இது மிகவும் பொருத்தமானது.
