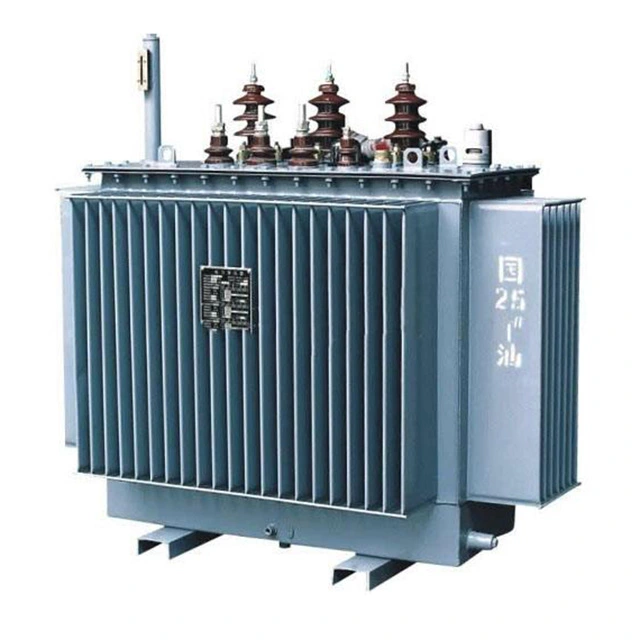

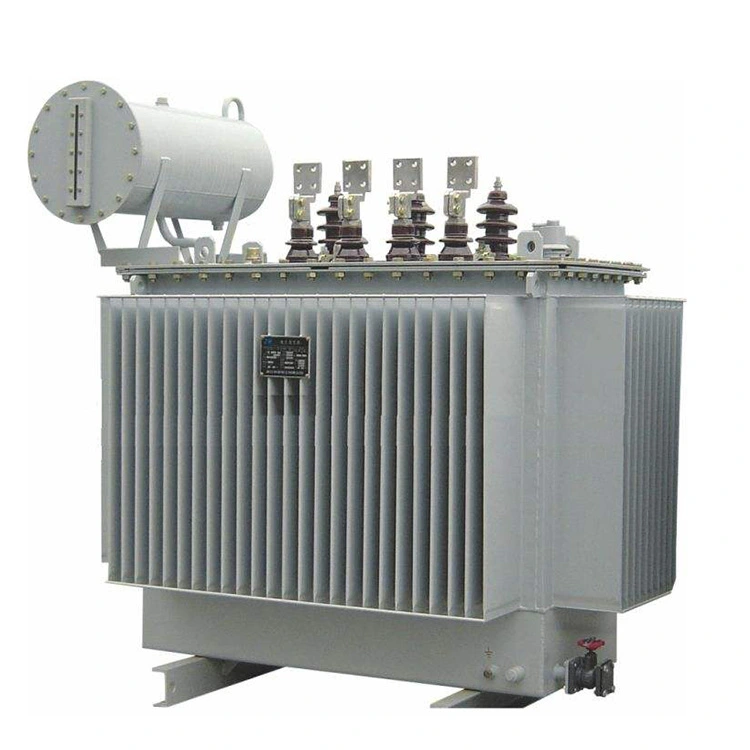

எலக்ட்ரிக் 3 பேஸ் 10kv 400kva பவர் டிரான்ஸ்ஃபார்மர்

Electric 3 Phase 10kv 400kva பவர் டிரான்ஸ்ஃபார்மர் முக்கியமாக கோர், வைண்டிங்ஸ், ஆயில் டேங்க், கூலிங் டிவைஸ் மற்றும் பாதுகாப்பு சாதனம் போன்ற கூறுகளைக் கொண்டது. கோர்கள் அனைத்தும் கோர் வகை அமைப்பைப் பின்பற்றுகின்றன, மேலும் பொதுவாக மைய வகை அமைப்பு ஒன்றுடன் ஒன்று சேர்க்கும் செயல்முறையைப் பயன்படுத்துகிறது. முறுக்குகள் மூன்று கட்ட மின்மாற்றியின் சுற்றுப் பகுதியாகும்.

3 கட்ட 10kv 400kva பவர் டிரான்ஸ்பார்மரின் உயர் மற்றும் குறைந்த மின்னழுத்த புஷிங்குகள்  கடத்திகளைக் கொண்ட பீங்கான் இன்சுலேட்டட் டியூப்களாகும். மின்மாற்றியின் முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளின் இணைப்பு மற்றும் லீட்-அவுட் முனைகளை சரிசெய்யவும் காப்பிடவும் அவை பயன்படுத்தப்படுகின்றன.

எண்ணெய் தொட்டி ஒரு தொட்டி உடல், ஒரு தொட்டி கவர், ஒரு வெப்பச் சிதறல் சாதனம் மற்றும் ஒரு எண்ணெய் வெளியேற்ற வால்வு ஆகியவற்றைக் கொண்டுள்ளது. அதன் முக்கிய செயல்பாடுகள் மின்மாற்றியை முழுவதுமாக ஒருங்கிணைத்து வெப்பச் சிதறலை வழங்குவதாகும். உள்ளே முறுக்குகள், ஒரு கோர் மற்றும் மின்மாற்றி எண்ணெய்.

3 கட்ட 10kv 400kva ஆற்றல் மின்மாற்றியின் எண்ணெய் சுழற்சி குளிர்ச்சி மற்றும் வெப்பச் சிதறல் செயல்பாடுகள் மட்டுமின்றி, இன்சுலேடிங் விளைவையும் கொண்டுள்ளது. முறுக்குகளுக்கும் தொட்டி உடலுக்கும் (தொட்டி சுவர்கள் மற்றும் தொட்டியின் அடிப்பகுதி) இடையே ஒரு குறிப்பிட்ட தூரம் உள்ளது, இது தொட்டியில் உள்ள எண்ணெயின் இன்சுலேடிங் அடுக்கு மூலம் தனிமைப்படுத்தப்படுகிறது.

வெடிப்புத் தடுப்புக் குழாய், எரிபொருள் தொட்டியில் ஏற்படும் வெடிப்பு விபத்துகளைத் தடுப்பதே இதன் செயல்பாடு. மின்மாற்றியின் வெளியீட்டு மின்னழுத்தத்தை சரிசெய்ய மின்மாற்றியின் முறுக்குகளில் திருப்பங்களின் எண்ணிக்கையை மாற்ற குழாய் மாற்றி பயன்படுத்தப்படுகிறது. 3 கட்ட 10kv 400kva மின்மாற்றி மின்னழுத்தத்தை ஒழுங்குபடுத்தும் முறையானது, அதன் முறுக்குகளில் ஒன்றில் குழாய்களை அமைப்பது, முறுக்குகளில் உள்ள திருப்பங்களின் ஒரு பகுதியை அகற்றுவது அல்லது சேர்ப்பது, இதன் மூலம் திருப்பங்களின் எண்ணிக்கையை மாற்றுவது மற்றும் மின்னழுத்த விகிதத்தை மாற்றுவதற்கான நோக்கத்தை அடைவது.

தொழில்நுட்ப அளவுரு:

கே: 3 கட்ட 10kv 400kva பவர் டிரான்ஸ்பார்மரின் மையமானது வெப்பத்தை எவ்வாறு வெளியேற்றுகிறது?

ப: மின்மாற்றியின் இயல்பான செயல்பாட்டின் போது, ​​இரும்பு இழப்பு காரணமாக கோர் வெப்பத்தை உருவாக்குகிறது. மையத்தின் எடை மற்றும் அளவு அதிகமாக இருந்தால், அது அதிக வெப்பத்தை உருவாக்குகிறது. 95 டிகிரிக்கு மேல் உள்ள மின்மாற்றி எண்ணெய் வெப்பநிலை வயதானதற்கு வாய்ப்புள்ளது, எனவே மையத்தின் மேற்பரப்பு வெப்பநிலை முடிந்தவரை இந்த வெப்பநிலைக்கு கீழே வைக்கப்பட வேண்டும். இதற்கு மையத்தின் வெப்பத்தை விரைவாகச் சிதறடிப்பதற்கு மையத்தின் வெப்பச் சிதறல் அமைப்பு தேவைப்படுகிறது. வெப்பச் சிதறல் அமைப்பு முக்கியமாக மையத்தின் வெப்பச் சிதறல் மேற்பரப்பை அதிகரிப்பதாகும். மையத்தின் வெப்பச் சிதறலில் முக்கியமாக ஆயில் சேனல் வெப்பச் சிதறல் மற்றும் மையத்தின் காற்றுச் சேனல் வெப்பச் சிதறல் ஆகியவை அடங்கும்.

பெரிய திறன் கொண்ட ஆயில் மூழ்கிய மின்மாற்றிகளில், வெப்பச் சிதறல் விளைவை அதிகரிக்க, மையத்தின் லேமினேஷன்களுக்கு இடையே எண்ணெய் சேனல்கள் அடிக்கடி அமைக்கப்படுகின்றன. எண்ணெய் சேனல்கள் இரண்டு வகைகளாகும்: ஒன்று சிலிக்கான் எஃகு தாள்களுக்கு இணையாக உள்ளது, மற்றொன்று எஃகு தாள்களுக்கு செங்குத்தாக உள்ளது. பிந்தைய ஏற்பாடு சிறந்த வெப்பச் சிதறல் விளைவைக் கொண்டுள்ளது, ஆனால் கட்டமைப்பு மிகவும் சிக்கலானது.

உலர் வகை மின்மாற்றிகளில், மையமானது காற்று குளிர்விக்கப்படுகிறது. மைய வெப்பநிலை அனுமதிக்கக்கூடிய மதிப்பை விட அதிகமாக இல்லை என்பதை உறுதிப்படுத்த, காற்று சேனல்கள் பெரும்பாலும் இரும்பு கோர் பத்திகள் மற்றும் நுகங்களில் நிறுவப்படுகின்றன.
