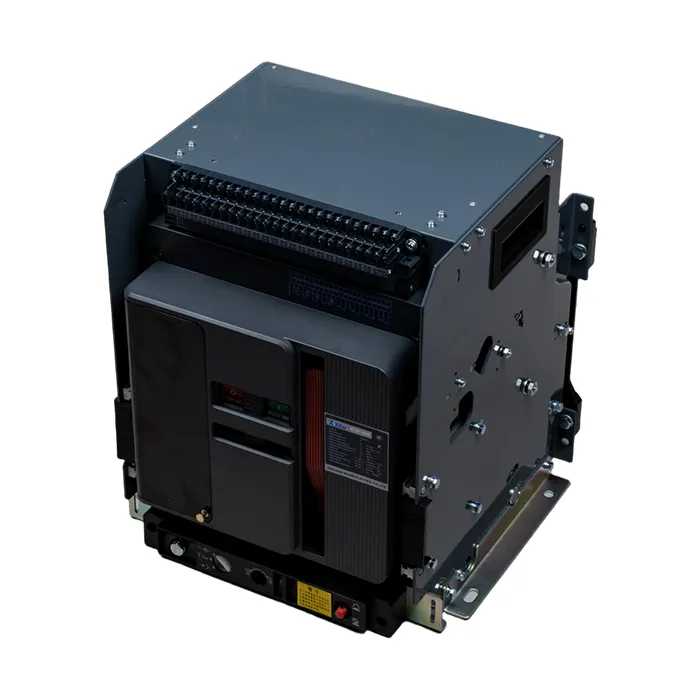

Aஐஆர் சர்க்யூட் பிரேக்கர் (ஏசிபி)தொழில்துறை, வணிக மற்றும் உள்கட்டமைப்பு மின் விநியோக அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படும் ஒரு முக்கியமான குறைந்த மின்னழுத்த பாதுகாப்பு சாதனமாகும். ஏர் சர்க்யூட் பிரேக்கர் ஏசிபி என்றால் என்ன, அது எவ்வாறு செயல்படுகிறது, அதன் அமைப்பு, வகைகள், தொழில்நுட்ப அளவுருக்கள், நிறுவல் வழிகாட்டுதல்கள், இந்த விரிவான வழிகாட்டி விளக்குகிறது. மற்ற சர்க்யூட் பிரேக்கர்களுடன் ஒப்பிடுதல் மற்றும் உங்கள் பயன்பாட்டிற்கு சரியான ACB ஐ எவ்வாறு தேர்வு செய்வது. நீங்கள் மின் பொறியாளர், கொள்முதல் மேலாளர் அல்லது கணினி ஒருங்கிணைப்பாளராக இருந்தாலும், நம்பகமான மற்றும் பாதுகாப்பான மின் விநியோகத்திற்கு ஏர் சர்க்யூட் பிரேக்கர் ஏசிபி தீர்வுகள் ஏன் அவசியம் என்பதைப் புரிந்துகொள்ள இந்தக் கட்டுரை உதவும்.
அன்ஏர் சர்க்யூட் பிரேக்கர் (ஏசிபி)குறைந்த மின்னழுத்த சுற்று பாதுகாப்பு சாதனம் ஆகும், இது காற்றை வில் அணைக்கும் ஊடகமாக பயன்படுத்துகிறது. அதிக சுமைகள், குறுகிய சுற்றுகள் மற்றும் தரை தவறுகளிலிருந்து மின்சுற்றுகளைப் பாதுகாக்க இது வடிவமைக்கப்பட்டுள்ளது.
ACBகள் பொதுவாக 690V வரை மதிப்பிடப்பட்ட மின் விநியோக அமைப்புகளில் பயன்படுத்தப்படுகின்றன மற்றும் தற்போதைய மதிப்பீடுகள் 630A முதல் 6300A வரை இருக்கும். அவை பொதுவாக முக்கிய விநியோக பலகைகள், ஜெனரேட்டர் பேனல்கள் மற்றும் தொழில்துறை கட்டுப்பாட்டு அமைப்புகளில் நிறுவப்படுகின்றன.
தயாரித்தவை போன்ற நவீன ஏசிபிகள்Xifa, சர்வதேச தரத்தை பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளது மற்றும் கோரும் சூழலில் நம்பகமான மின் பாதுகாப்பை உறுதி செய்கிறது.
ஏர் சர்க்யூட் பிரேக்கரின் செயல்பாட்டுக் கொள்கையானது வளிமண்டல அழுத்தத்தில் காற்றில் வில் குறுக்கீட்டை அடிப்படையாகக் கொண்டது.
ஆர்க் க்யூட் வடிவமைப்பு விரைவான வில் அழிவை உறுதி செய்வதிலும், தொடர்புகளுக்கு ஏற்படும் சேதத்தைக் குறைப்பதிலும் முக்கியமானது.
| கூறு | செயல்பாடு |
|---|---|
| முக்கிய தொடர்புகள் | சுமை மின்னோட்டத்தை எடுத்துச் செல்லுங்கள் மற்றும் பிழையின் போது திறக்கவும் |
| ஆர்க் சட் | குறுக்கீட்டின் போது வளைவை அணைக்கிறது |
| பயண அலகு | ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட்டைக் கண்டறிகிறது |
| இயக்க பொறிமுறை | திறப்பு மற்றும் மூடும் செயலைக் கட்டுப்படுத்துகிறது |
| துணை தொடர்புகள் | நிலை குறிப்பை வழங்கவும் |
மேம்பட்ட ACB மாதிரிகள் அறிவார்ந்த பாதுகாப்பு தொகுதிகள், தொடர்பு இடைமுகங்கள் மற்றும் டிஜிட்டல் கண்காணிப்பு அமைப்புகள் ஆகியவற்றை உள்ளடக்கியிருக்கலாம்.
| அளவுரு | வழக்கமான வரம்பு |
|---|---|
| மதிப்பிடப்பட்ட மின்னோட்டம் (இல்) | 630A - 6300A |
| மதிப்பிடப்பட்ட மின்னழுத்தம் (Ue) | 400V - 690V |
| உடைக்கும் திறன் (Icu) | 100kA வரை |
| துருவங்கள் | 3P / 4P |
| அம்சம் | ஏசிபி | MCCB |
|---|---|---|
| தற்போதைய மதிப்பீடு | 6300A வரை | 1600A வரை |
| விண்ணப்பம் | முக்கிய விநியோகம் | கிளை சுற்றுகள் |
| பராமரிப்பு | சேவை செய்யக்கூடியது | வரையறுக்கப்பட்டவை |
Xifaநம்பகத்தன்மை, பாதுகாப்பு மற்றும் அறிவார்ந்த கட்டுப்பாட்டிற்காக வடிவமைக்கப்பட்ட உயர்தர ஏர் சர்க்யூட் பிரேக்கர் ஏசிபி தீர்வுகளை வழங்குகிறது.
இது மின்சுற்றுகளை ஓவர்லோட், ஷார்ட் சர்க்யூட் மற்றும் தவறான நிலைகளில் இருந்து பாதுகாக்கிறது.
முக்கியமாக குறைந்த மின்னழுத்த முக்கிய விநியோக அமைப்புகளில்.
ACB வில் அணைக்க காற்றைப் பயன்படுத்துகிறது, அதே நேரத்தில் VCB வெற்றிடத்தைப் பயன்படுத்துகிறது.
ஆண்டுதோறும் அல்லது உற்பத்தியாளர் வழிகாட்டுதல்களின்படி வழக்கமான ஆய்வு பரிந்துரைக்கப்படுகிறது.
நவீன மின் விநியோக நெட்வொர்க்குகளில் மின்சார பாதுகாப்பு மற்றும் கணினி நம்பகத்தன்மையை உறுதி செய்வதில் ஏர் சர்க்யூட் பிரேக்கர் ஏசிபி முக்கிய பங்கு வகிக்கிறது. போன்ற நம்பகமான உற்பத்தியாளரிடமிருந்து உயர் செயல்திறன் கொண்ட ஏசிபியைத் தேர்ந்தெடுப்பதுXifaநீண்ட கால பாதுகாப்பு, செயல்பாட்டு திறன் மற்றும் உலகளாவிய தரநிலைகளுக்கு இணங்குவதை உறுதி செய்கிறது.
உங்கள் பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப நம்பகமான மற்றும் உயர்தர ஏர் சர்க்யூட் பிரேக்கர் ஏசிபி தீர்வுகளைத் தேடுகிறீர்கள் என்றால்,எங்களை தொடர்பு கொள்ளவும்இன்று தொழில்முறை ஆதரவு மற்றும் போட்டி விலை நிர்ணயம்.
