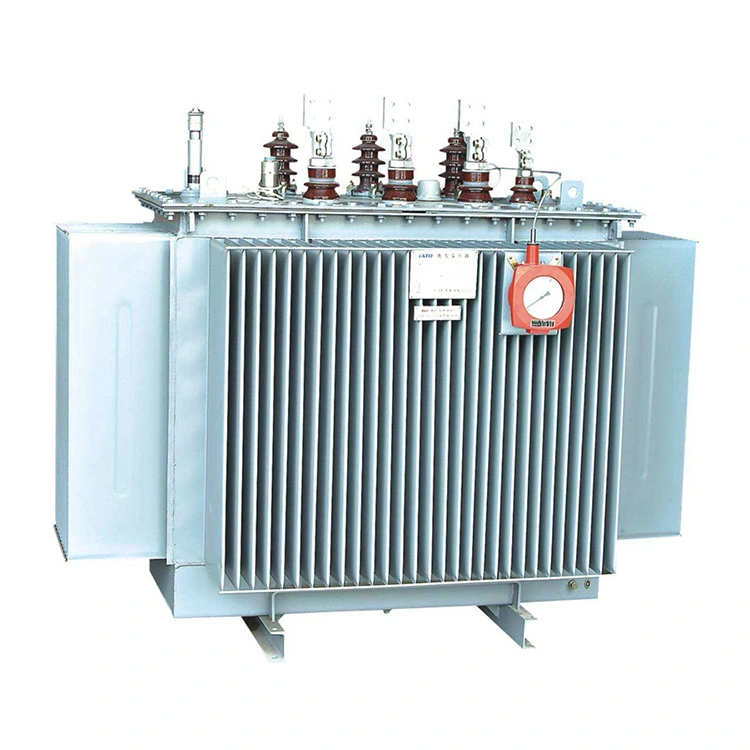

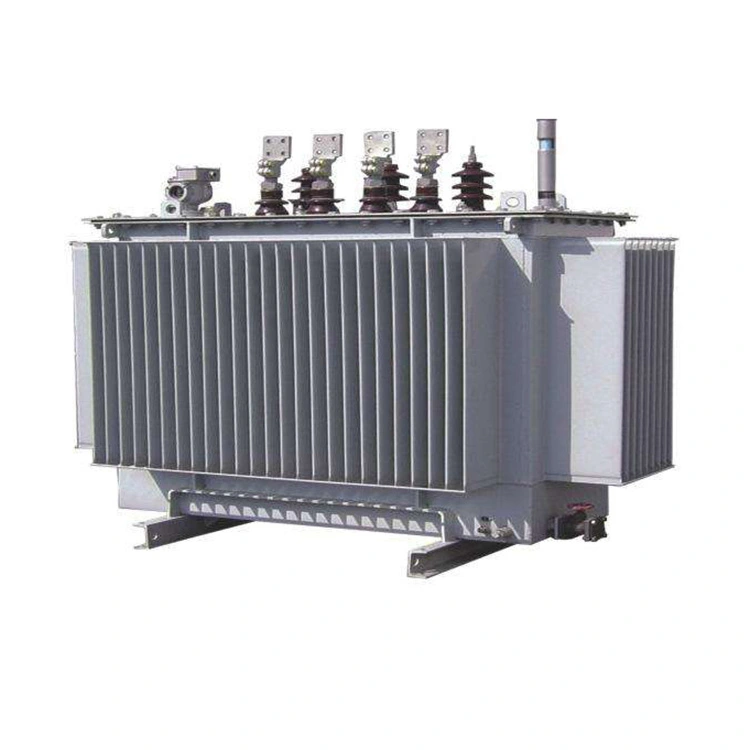

11kv 1000 Kva ஆன் லோட் டேப்பில் பவர் டிரான்ஸ்ஃபார்மரை மாற்றவும்

11kv 1000 kva ஆன் லோட் டேப் சேஞ்ச் பவர் டிரான்ஸ்பார்மர் அனைத்தும் உயர்தர தானிய சார்ந்த குளிர்-உருட்டப்பட்ட சிலிக்கான் ஸ்டீல் தாள்களைப் பயன்படுத்துகிறது. கட்டமைப்பு முழுமையாக சாய்ந்து மற்றும் துளைகள் இல்லாமல், மற்றும் கோர் பல நிலை படி வடிவம், மூன்று அல்லது ஐந்து seams. காற்று இழப்பு மற்றும் சத்தம் குறைவாக உள்ளது. உருட்டப்பட்ட மையமானது சிறப்பு உபகரணங்களைப் பயன்படுத்தி நேரடியாக உருட்டப்படுகிறது, சீம்கள் இல்லாமல் , காந்த எதிர்ப்பைக் குறைத்து, குறைந்த காற்று இழப்பு ஏற்படுகிறது.

முறுக்குகள் உயர்தர செப்பு கம்பியைப் பயன்படுத்துகின்றன. ஆக்ஸிஜன் இல்லாத செப்பு கம்பிகள் அல்லது செப்பு சுருள்களை வரைவதன் மூலம் அவை உருவாக்கப்படுகின்றன. அதன் வடிவங்களில் உருளை, புதிய சுழல் மற்றும் பிளவு வகைகள் போன்றவை அடங்கும், இது 11kv 1000 kva ஆன் லோட் டேப் சேஞ்ச் பவர் டிரான்ஸ்பார்மர் போதுமான மின் வலிமை, இயந்திர வலிமை மற்றும் வெப்பச் சிதறல் திறன் ஆகியவற்றை உறுதி செய்கிறது.

ஆயில் டேங்க் உயர்தர எஃகு தகடுகளால் ஒன்றாக பற்றவைக்கப்பட்டது. வெப்பச் சிதறல் கூறுகள் சிப் வகை வெப்ப மூழ்கிகள், விரிவாக்க வெப்ப மூழ்கிகள் அல்லது நெளி எண்ணெய் தொட்டிகளைப் பயன்படுத்துகின்றன. எண்ணெய் தொட்டி தொழிற்சாலையில் நம்பகமான சீல் சோதனைக்கு உட்படுகிறது. உள் மற்றும் வெளிப்புறப் பரப்புகளை அமிலம் கழுவி பாஸ்பேட் செய்த பிறகு, 11kv 1000 kva ஆன் லோட் டேப் சேஞ்ச் பவர் டிரான்ஸ்பார்மரில் மூன்று பேஸ் மற்றும் ஒரு மேற்பரப்பு பூச்சு பூசப்படுகிறது, இது அரிப்பை எதிர்ப்பு மற்றும் நேர்த்தியானது.

தொழில்நுட்ப விவரக்குறிப்பு:

கே: சிலிக்கான் எஃகு தாள்கள் 11kv 1000 kva இன் மையமாக ஏன் சுமை குழாய் மாற்ற பவர் டிரான்ஸ்பார்மர்களில் பயன்படுத்தப்படுகின்றன?

A:பொதுவான மின்மாற்றி கோர்கள் பொதுவாக சிலிக்கான் எஃகு தாள்களால் ஆனவை. சிலிக்கான் எஃகு என்பது சிலிக்கான் கொண்ட எஃகு வகையாகும், சிலிக்கான் உள்ளடக்கம் 0.8% முதல் 4.8% வரை இருக்கும். சிலிக்கான் எஃகு ஒரு மின்மாற்றியின் மையமாகப் பயன்படுத்தப்படுகிறது, ஏனெனில் சிலிக்கான் எஃகு அதிக காந்தப் பொருள். ஒரு ஆற்றல்மிக்க சுருளில், அது ஒரு பெரிய காந்த தூண்டல் தீவிரத்தை உருவாக்க முடியும், அதன் மூலம் மின்மாற்றியின் அளவைக் குறைக்கிறது.

உண்மையில், 11kv 1000 kva ஆன் லோட் டேப் சேஞ்ச் பவர் டிரான்ஸ்பார்மர் மாற்று மின்னோட்ட நிலையில் இயங்குகிறது என்பதை நாங்கள் அறிவோம். மின் இழப்பு சுருளின் எதிர்ப்பில் ஏற்படுவது மட்டுமல்லாமல், மாற்று மின்காந்த செல்வாக்கின் காரணமாக இரும்பு மையத்திலும் உள்ளது. இரும்பு மையத்தில் உள்ள சக்தி இழப்பு பொதுவாக "இரும்பு இழப்பு" என்று அழைக்கப்படுகிறது, மேலும் இது இரண்டு காரணங்களால் ஏற்படுகிறது: ஒன்று "ஹிஸ்டெரிசிஸ் இழப்பு", மற்றொன்று "எடி கரண்ட் இழப்பு".

ஹிஸ்டெரிசிஸ் இழப்பு என்பது ஹிஸ்டெரிசிஸ் நிகழ்வு காரணமாக காந்தமயமாக்கலின் போது மையத்தால் ஏற்படும் இரும்பு இழப்பு ஆகும். இந்த இழப்பின் அளவு, பொருளின் காந்த ஹிஸ்டெரிசிஸ் லூப் மூலம் மூடப்பட்ட பகுதிக்கு விகிதாசாரமாகும். சிலிக்கான் எஃகின் காந்த ஹிஸ்டெரிசிஸ் லூப் குறுகியது, எனவே அதை ஒரு மின்மாற்றியின் மையமாகப் பயன்படுத்துவதால் குறைவான ஹிஸ்டெரிசிஸ் இழப்பு ஏற்படுகிறது, இது வெப்ப அளவைக் கணிசமாகக் குறைக்கிறது.

இதற்கிடையில், சிலிக்கான் தனிமங்கள் இருப்பதால், சிலிக்கான் எஃகு இரும்பு மையப் பொருளின் எதிர்ப்பை கணிசமாக அதிகரிக்கலாம், இரும்பு மையத்தில் உள்ள மாற்று காந்தப்புலத்தால் உருவாக்கப்படும் தூண்டப்பட்ட சுழல் நீரோட்டங்களை திறம்பட அடக்கி, சுழல் மின்னோட்ட இழப்புகளை வெகுவாகக் குறைக்கிறது.

சிலிக்கான் ஸ்டீல் ஷீட்களின் லேமினேட் மற்றும் அடுக்கப்பட்ட அமைப்பு, அவற்றின் சொந்த குறைந்த இழப்பு பண்புகளுடன் இணைந்து, 11kv 1000 kva ஆன் லோட் டேப்பை மாற்றும் பவர் டிரான்ஸ்பார்மர் அயர்ன் கோர் மின் அதிர்வெண் AC நிலைமைகளின் கீழ் குறைந்த வெப்பநிலை உயர்வைக் கொண்டிருப்பதற்கும், அதிக ஆற்றலை திறமையாகவும் நிலையானதாகவும் செயல்படச் செய்கிறது.
