A வெற்றிட சர்க்யூட் பிரேக்கர் (VCB)நடுத்தர மின்னழுத்த சக்தி அமைப்புகளில் மிகவும் நம்பகமான மற்றும் பரவலாகப் பயன்படுத்தப்படும் மாறுதல் சாதனங்களில் ஒன்றாகும். வெற்றிடத்தை வில் அணைக்கும் ஊடகமாகப் பயன்படுத்துவதன் மூலம், VCB கள் சிறந்த காப்பு செயல்திறன், நீண்ட சேவை வாழ்க்கை, குறைந்தபட்ச பராமரிப்பு, மற்றும் சிறந்த சுற்றுச்சூழல் பொருந்தக்கூடிய தன்மை.
இந்த ஆழமான வழிகாட்டியில், நாங்கள் விளக்குவோம்வெற்றிட சர்க்யூட் பிரேக்கர் என்றால் என்ன, அது எப்படி வேலை செய்கிறது, அதன்முக்கிய கூறுகள், மற்ற சர்க்யூட் பிரேக்கர்களை விட நன்மைகள், மற்றும்வழக்கமான பயன்பாடுகள். இந்த கட்டுரை பொறியாளர்களுக்கு உதவும் வகையில் வடிவமைக்கப்பட்டுள்ளது, நவீன மின் நெட்வொர்க்குகளில் VCBகள் ஏன் விருப்பமான தேர்வாக மாறியுள்ளன என்பதை EPC ஒப்பந்தக்காரர்கள் மற்றும் பவர் சிஸ்டம் முடிவெடுப்பவர்கள் தெளிவாக புரிந்துகொள்கிறார்கள்.

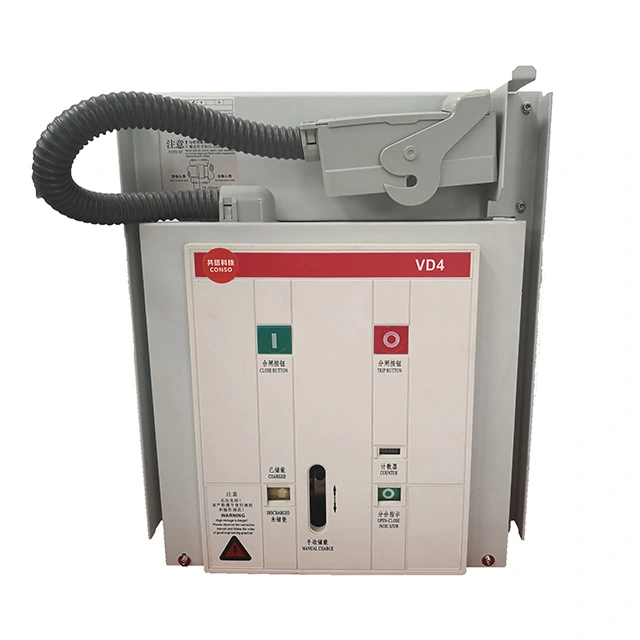

A வெற்றிட சர்க்யூட் பிரேக்கர் (VCB)குறுக்கீடு செய்வதன் மூலம் மின்சுற்றுகளைப் பாதுகாக்க வடிவமைக்கப்பட்ட ஒரு வகை மின் சுவிட்ச் கியர் ஆகும் சாதாரண மற்றும் தவறான நிலைமைகளின் கீழ் தற்போதைய ஓட்டம். எண்ணெய் அல்லது எரிவாயு சர்க்யூட் பிரேக்கர்களைப் போலல்லாமல், ஒரு VCB பயன்படுத்துகிறதுஉயர் வெற்றிட சூழல்பரிதியை அணைக்கும் ஊடகமாக.
பிரேக்கருக்குள் உள்ள தொடர்புகள் பிரிக்கப்படும் போது, அயனியாக்கம் இல்லாததால் உருவாக்கப்பட்ட மின் வளைவு வெற்றிடத்தில் விரைவாக அணைக்கப்படுகிறது. துகள்கள். இது வெற்றிட சர்க்யூட் பிரேக்கர்களை மிகவும் திறமையாகவும், நடுத்தர மின்னழுத்த வரம்புகளுக்கு பாதுகாப்பாகவும் ஆக்குகிறது3.3 kV முதல் 36 kV வரை.
வெற்றிட சர்க்யூட் பிரேக்கரின் செயல்பாட்டுக் கொள்கை அடிப்படையிலானதுவெற்றிடத்தில் மின்கடத்தா வலிமையின் விரைவான மீட்பு. ஒரு தவறு ஏற்படும் போது, பிரேக்கர் பொறிமுறையானது சீல் செய்யப்பட்ட வெற்றிட குறுக்கீட்டின் உள்ளே உள்ள தொடர்புகளை பிரிக்கிறது.
வெற்றிட சர்க்யூட் பிரேக்கர்கள் அறியப்படுவதற்கு இந்த திறமையான வில் அழிவுதான் காரணம்உயர் உடைக்கும் திறன்மற்றும்நீண்ட மின் சகிப்புத்தன்மை.
| கூறு | செயல்பாடு |
|---|---|
| வெற்றிட குறுக்கீடு | வளைவை அணைத்து, தற்போதைய ஓட்டத்தை குறுக்கிடுகிறது |
| நிலையான மற்றும் நகரும் தொடர்புகள் | மின்னோட்டத்தை நடத்துதல் மற்றும் குறுக்கீடு செய்தல் |
| இயக்க பொறிமுறை | தொடர்புகளைத் திறக்கவும் மூடவும் இயந்திர ஆற்றலை வழங்குகிறது |
| இன்சுலேடிங் உறை | மின்சார தனிமை மற்றும் பாதுகாப்பை உறுதி செய்கிறது |
| கட்டுப்பாட்டு சுற்று | ட்ரிப்பிங், மூடுதல் மற்றும் பாதுகாப்பு தர்க்கத்தை நிர்வகிக்கிறது |
பாரம்பரிய தொழில்நுட்பங்களுடன் ஒப்பிடும்போது, வெற்றிட சர்க்யூட் பிரேக்கர்கள் செயல்திறனுக்கான சமநிலையான தீர்வை வழங்குகின்றன, நிலைத்தன்மை மற்றும் வாழ்க்கைச் சுழற்சி செலவு.
| அம்சம் | விசிபி | SF₆ சிபி | எண்ணெய் சிபி |
|---|---|---|---|
| ஆர்க் மீடியம் | வெற்றிடம் | SF₆ வாயு | எண்ணெய் |
| பராமரிப்பு | மிகவும் குறைவு | நடுத்தர | உயர் |
| சுற்றுச்சூழல் பாதிப்பு | சுற்றுச்சூழல் நட்பு | உயர் (கிரீன்ஹவுஸ் வாயு) | மாசு ஆபத்து |
| வழக்கமான மின்னழுத்தம் | வரை 36 கி.வி | 800 kV வரை | 33 kV வரை |
வெற்றிட சர்க்யூட் பிரேக்கர்கள் பரவலாகப் பயன்படுத்தப்படுகின்றன:
உற்பத்தியாளர்கள் விரும்புகிறார்கள்XiFaசந்திக்க வடிவமைக்கப்பட்ட வெற்றிட சர்க்யூட் பிரேக்கர் தீர்வுகளை வழங்கவும் சர்வதேச தரநிலைகள் மற்றும் பல்வேறு பயன்பாட்டு தேவைகள்.
விசிபியைத் தேர்ந்தெடுக்கும்போது, பின்வரும் காரணிகளைக் கவனியுங்கள்:
வெற்றிட சர்க்யூட் பிரேக்கர்களின் மிகப்பெரிய நன்மைகளில் ஒன்று அவைகுறைந்த பராமரிப்பு தேவை. மாற்றுவதற்கு எண்ணெய் அல்லது எரிவாயு இல்லாததால், வழக்கமான ஆய்வுகள் முக்கியமாக இயந்திர பாகங்கள் மற்றும் கட்டுப்பாட்டு சுற்றுகளில் கவனம் செலுத்துகின்றன.
சாதாரண இயக்க நிலைமைகளின் கீழ், ஒரு VCB சேவை வாழ்க்கையை அடைய முடியும்20-30 ஆண்டுகள்.
வெற்றிடமானது சிறந்த மின்கடத்தா வலிமை மற்றும் விரைவான வில் அழிவை வழங்குகிறது, பாதுகாப்பான மற்றும் நம்பகமான குறுக்கீட்டை உறுதி செய்கிறது.
ஆம். VCB கள் எண்ணெய் அல்லது SF₆ வாயுவைப் பயன்படுத்துவதில்லை, இதனால் அவை மிகவும் சுற்றுச்சூழல் நட்பு சர்க்யூட் பிரேக்கர் தொழில்நுட்பங்களில் ஒன்றாகும்.
வெற்றிட சர்க்யூட் பிரேக்கர்கள் முக்கியமாக 36 kV வரை நடுத்தர மின்னழுத்த அமைப்புகளில் பயன்படுத்தப்படுகின்றன.
பொதுவாக, VCB களுக்கு குறைந்தபட்ச பராமரிப்பு தேவைப்படுகிறது, ஒவ்வொரு சில வருடங்களுக்கும் அவ்வப்போது ஆய்வுகள்.
நம்பகமான, திறமையான மற்றும் சுற்றுச்சூழலுக்கு பொறுப்பான வெற்றிட சர்க்யூட் பிரேக்கர் தீர்வுகளை நீங்கள் தேடுகிறீர்கள் என்றால்,XiFaநவீன ஆற்றல் அமைப்புகளுக்கு ஏற்றவாறு பரந்த அளவிலான தயாரிப்புகளை வழங்குகிறது. தயங்க வேண்டாம்எங்களை தொடர்பு கொள்ளவும்உங்கள் திட்டத்திற்கான நிபுணர் ஆதரவு, தொழில்நுட்ப வழிகாட்டுதல் மற்றும் தனிப்பயனாக்கப்பட்ட தீர்வுகளைப் பெற.
