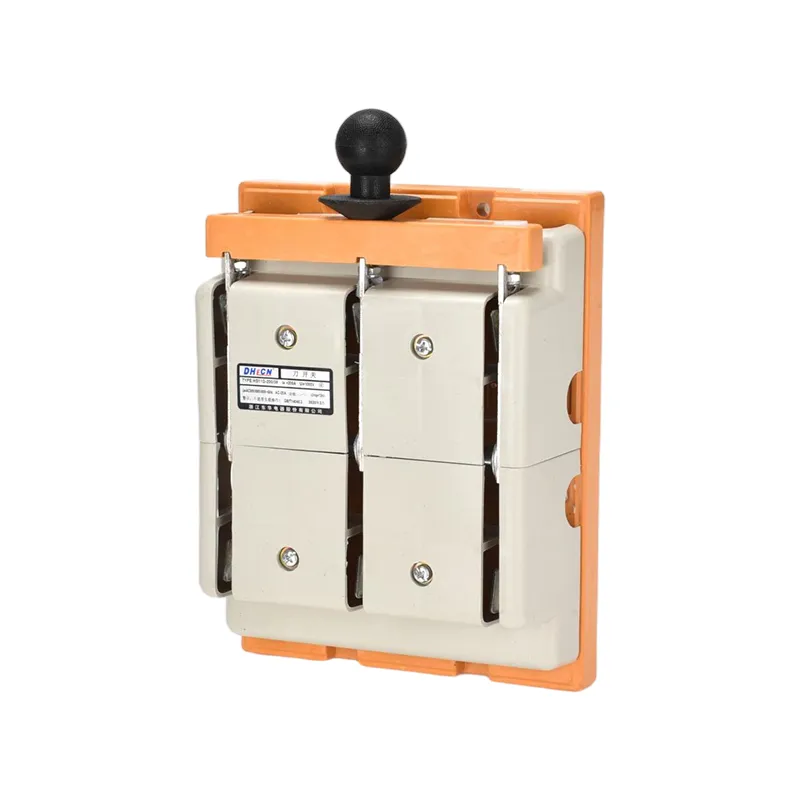

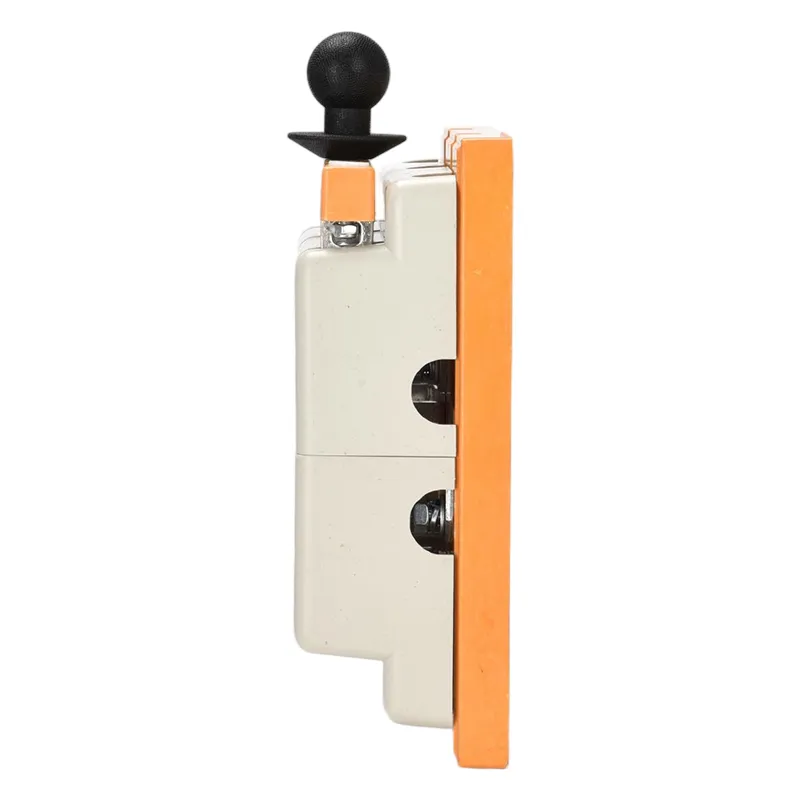

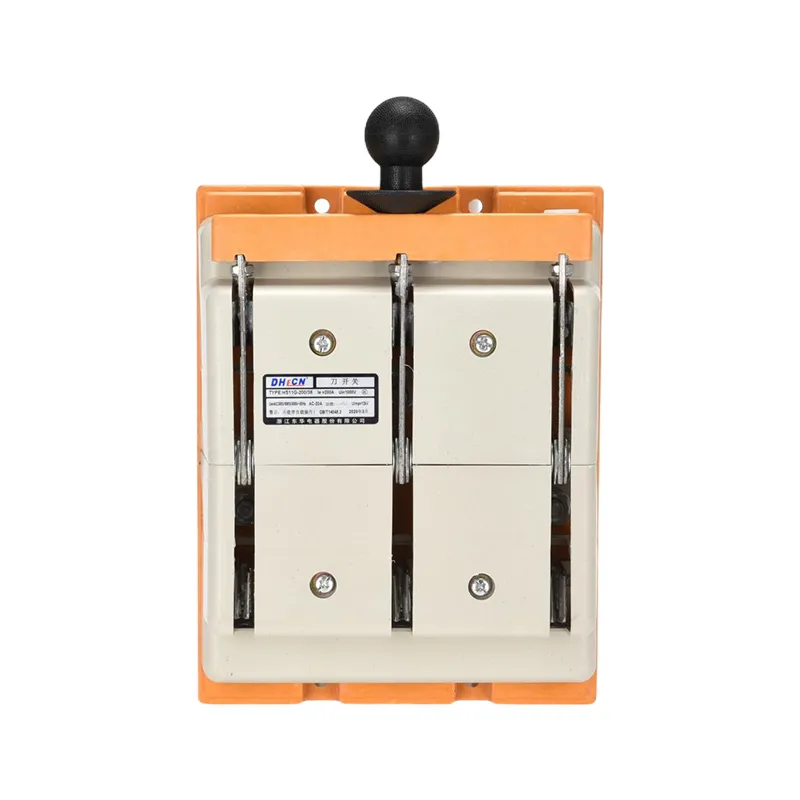

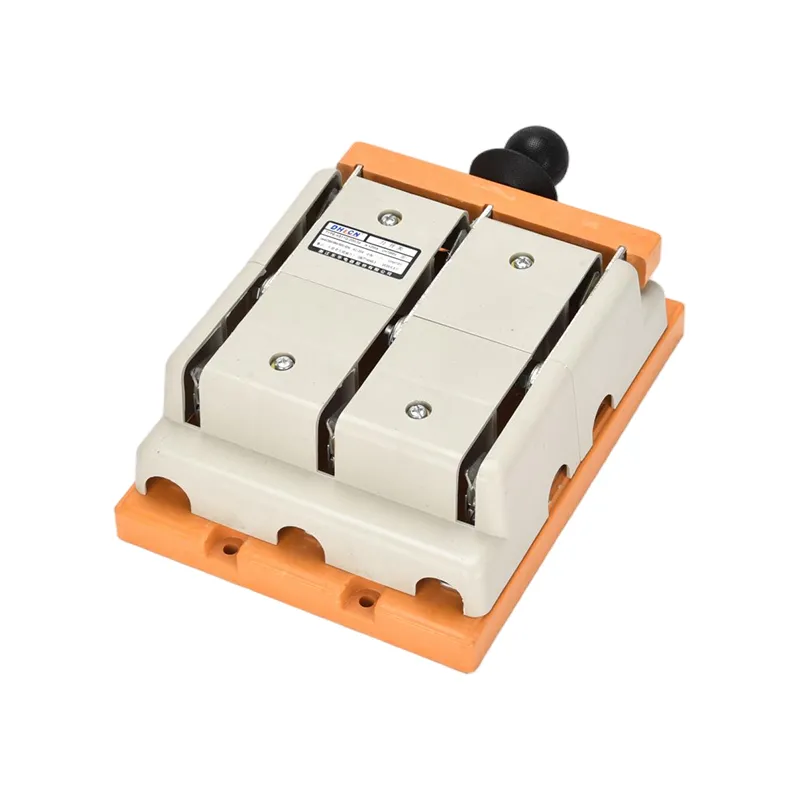

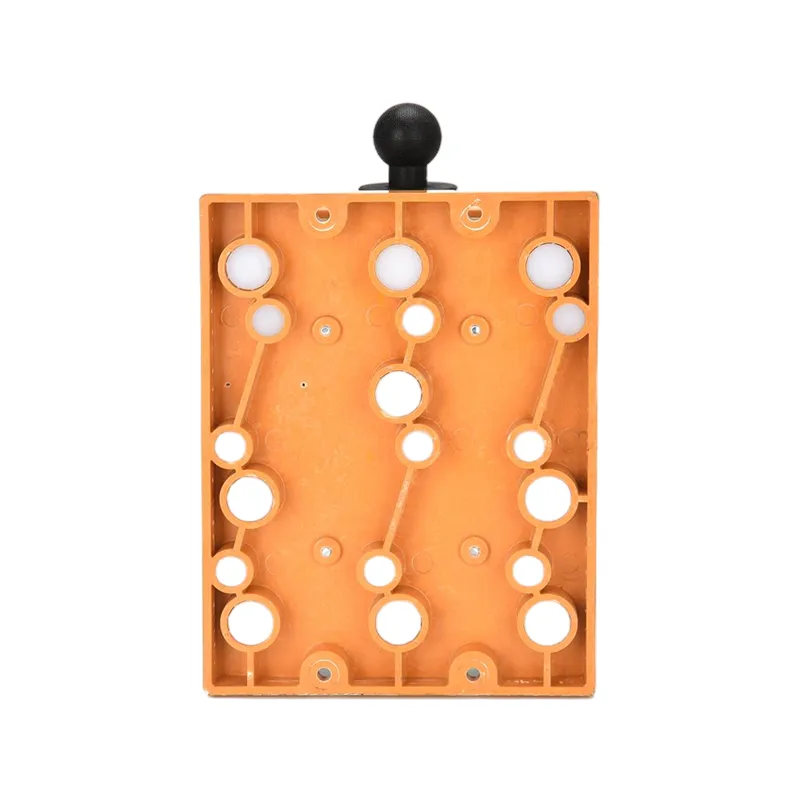

480v 400 ஆம்ப் 3 கட்டத் துண்டிப்பு சுவிட்ச் மூடும் நிலையில் மூன்று கட்ட ஏசி 400 ஆம்ப் மதிப்பிடப்பட்ட மின்னோட்டத்தைக் கொண்டு செல்லும். இது ஒரு எளிய மற்றும் கச்சிதமான வடிவமைப்பைக் கொண்டுள்ளது, இது சிறிய துணை மின்நிலையம் மற்றும் மின்சார பேனலில் பரவலாகப் பயன்படுத்தப்படுகிறது. 480v 400 ஆம்ப் 3 கட்ட துண்டிப்பு சுவிட்சின் முக்கிய அம்சம் ஆர்க் அணைக்கும் திறன் மற்றும் சுமை செயல்பாடு இல்லை.
480v 400 ஆம்ப் 3 கட்ட துண்டிப்பு சுவிட்ச், பராமரிப்பின் போது ஆபரேட்டர் பாதுகாப்பை உறுதி செய்வதற்காக தெரியும் மற்றும் நம்பகமான துண்டிப்பை வழங்குகிறது. 480v 400 ஆம்ப் 3 கட்ட துண்டிப்பு சுவிட்சின் செயல்பாடு சுமைகள் இல்லாத சூழலில் மின்னோட்டத்தைத் துண்டிப்பதாகும். அதாவது, 480v 400 ஆம்ப் 3 கட்ட துண்டிப்பு சுவிட்ச் சர்க்யூட் பிரேக்கருக்கு முன் மூடப்படும், மேலும் மின் விநியோக அமைப்பில் சர்க்யூட் பிரேக்கருக்குப் பிறகு ட்ரிப்பிங் செய்ய வேண்டும்.
| lth (A) | 125A | 160A | 200A | 250A | 315A | 400A | 500A | 630A | 1000A | 1250A | 1600A | 2000 ஏ | 2500A | 3150A | 4000A |
| Ui(V) | 750 | 750 | 750 | 750 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| மின்கடத்தா வலிமை (V) | 5000 | 5000 | 5000 | 5000 | 8000 | 8000 | 8000 | 8000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
| Uimp (KV) | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| தற்போதைய வேலை (A) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 400V AC21B | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 |
| 400V AC22B | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 2500 | 2500 |
| 400V AC23B | 125 | 160 | 200 | 250 | 315 | 340 | 425 | 500 | 800 | 1000 | 1250 | 1250 | 1250 | 1250 | 1250 |
| 750V AC21B | 125 | 160 | 160 | 200 | 315 | 400 | 400 | 500 | 1000 | 1000 | 1600 | 2000 | 2500 | 3150 | 4000 |
| 750V AC22B | 125 | 160 | 160 | 160 | 315 | 315 | 315 | 315 | 800 | 800 | 800 | 2000 | 2000 | 2000 | 2000 |
| 750V AC23B | 80 | 80 | 100 | 125 | 125 | 125 | 125 | 125 | 400 | 400 | 500 | 1000 | 1000 | 1000 | 1000 |
| 220V DC21 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
|
|
|
|
|
|
|
| 220V DC22 | 125 | 160 | 200 | 250 | 315 | 400 | 400 | 500 |
|
|
|
|
|
|
|
| 220V DC23 | 125 | 125 | 160 | 200 |
|
|
|
|
|
|
|
|
|
|
|
| 440V DC21 | 100 | 125 | 160 | 200 | 315 | 400 | 400 | 500 |
|
|
|
|
|
|
|
| 440V DC22 | 100 | 125 | 160 | 200 | 315 | 400 | 400 | 500 |
|
|
|
|
|
|
|
| 440V DC23 | 100 | 125 | 160 | 200 |
|
|
|
|
|
|
|
|
|
|
|
| மோட்டார் சக்தி (KW) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 400V | 63 | 80 | 100 | 132 | 160 | 220 | 280 | 315 | 560 | 560 | 560 | 710 | 710 | 710 | 710 |
| 750V | 75 | 75 | 90 | 110 | 185 | 185 | 185 | 185 | 475 | 475 | 475 | 750 | 750 | 750 | 750 |
| lcw (KA Rms,0.1S/1.0S) | 20/10 | 20/10 | 30/12 | 30/12 | 45/20 | 45/20 | 50/25 | 50/25 | 90/50 | 90/50 | 90/50 | 90/50 | 90/50 | 90/50 | 90/50 |
| தயாரித்தல் மற்றும் உடைக்கும் திறன் |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| lcn(A Rms) AC23B 400V | 1250 | 1250 | 2000 | 2000 | 3150 | 4000 | 4000 | 4000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
| lcm(A Rms) AC23B 400V | 1000 | 1000 | 1600 | 1600 | 2500 | 3200 | 3200 | 3200 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| lcm(KA உச்ச மதிப்பு) | 12 | 12 | 17 | 17 | 30 | 30 | 40 | 40 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| இயந்திர வாழ்க்கை (நேரங்கள்) | 10000 | 10000 | 10000 | 10000 | 5500 | 5500 | 5500 | 5500 | 4000 | 4000 | 3000 | 2500 | 2500 | 2500 | 2500 |
| மின்சார வாழ்க்கை (நேரங்கள்) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Ue=660V மதிப்பிடப்பட்ட தற்போதைய லீ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| COS∮＝0.95 AC21B | 1500 | 1500 | 1500 | 1500 | 750 | 750 | 750 | 750 | 600 | 600 | 450 | 400 | 400 | 350 | 350 |
| COS∮＝0.65 AC22B | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 | 400 | 400 | 300 | 200 | 200 | 200 | 200 |
| COS∮＝0.35 AC23B | 500 | 500 | 500 | 500 | 250 | 250 | 250 | 250 | 200 | 200 | 150 | 100 | 100 | 100 | 100 |
| எடை (கிலோ) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 3 துருவங்கள் | 1 | 1 | 2 | 2 | 3.5 | 3.5 | 4 | 4 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | 90 |
| 4 துருவங்கள் | 1.5 | 1.5 | 2.5 | 2.5 | 4 | 4 | 4.5 | 4.5 | 13 | 13 | 20 | 40 | 40 | 49 | 102 |
| இயக்க முறுக்கு(Nm) | 6.5 | 6.5 | 10 | 10 | 14.5 | 14.5 | 14.5 | 14.5 | 27 | 27 | 27 | 60 | 60 | 60 | 110 |

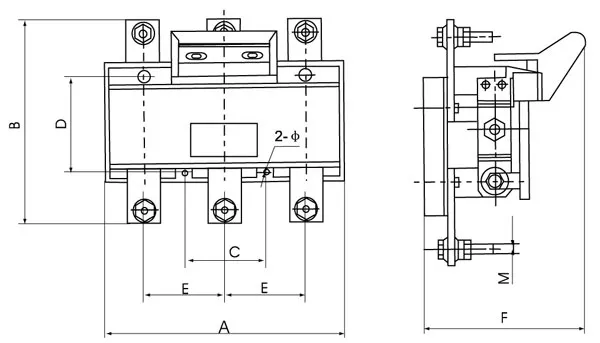

முன் வளைவு வகை
| மதிப்பிடப்பட்ட மின்னோட்டம் (A) | சட்ட அளவு (மிமீ) | நிறுவல் அளவு (மிமீ) | ||||||
| A | B | E | F | M | C | D | φ | |
| 200 | 190 | 170 | 70 | 155 | M8 | 70 | 140 | φ7 |
| 400 | 220 | 220 | 80 | 170 | M12 | 80 | 190 | φ7 |
| 630 | 270 | 300 | 100 | 170 | M16 | 100 | 140 | φ9 |
| 1000 | 320 | 320 | 120 | 195 | 2-M12 | 120 | 140 | φ10 |
| 1600 | 360 | 360 | 130 | 215 | 4-M12 | 130 | 140 | φ11 |

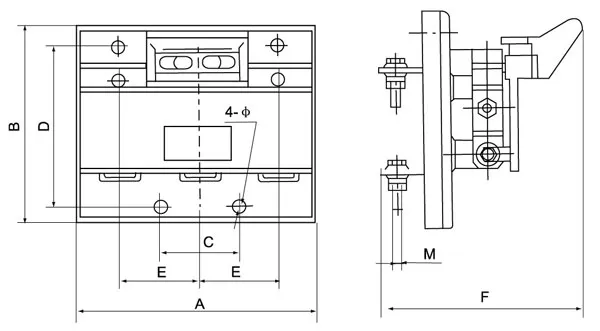

அரிய ரிங் வகை
| மதிப்பிடப்பட்ட மின்னோட்டம் (A) | சட்ட அளவு (மிமீ) | நிறுவல் அளவு (மிமீ) | ||||||
| A | B | E | F | M | C | D | φ | |
| 200 | 190 | 170 | 70 | 205 | M8 | 70 | 160 | φ7 |
| 400 | 220 | 220 | 80 | 220 | M12 | 80 | 190 | φ7 |
| 630 | 270 | 300 | 100 | 220 | M16 | 100 | 220 | φ9 |
| 1000 | 340 | 310 | 120 | 300 | 2-M12 | 120 | 260 | φ10 |
| 1600 | 380 | 340 | 130 | 300 | 4-M12 | 130 | 300 | φ11 |
கே: 480v 400 ஆம்ப் 3 கட்ட துண்டிப்பு சுவிட்சின் முக்கிய நோக்கம் என்ன?
A: 480v 400 ஆம்ப் 3 கட்ட துண்டிப்பு சுவிட்ச் மின்சார உபகரணங்களுக்கு சேவை செய்வதற்கு முன் மின்சாரத்தை தனிமைப்படுத்த பாதுகாப்பான வழியை வழங்குகிறது. 480 வோல்ட் மற்றும் 400 ஆம்ப்களில், மோட்டார்கள், எச்விஏசி அமைப்புகள், இயந்திரங்கள் அல்லது விநியோக பேனல்களுக்கு மின்சாரம் குறைக்க வணிக மற்றும் தொழில்துறை பயன்பாடுகளில் இந்த வகை சுவிட்ச் பொதுவாகப் பயன்படுத்தப்படுகிறது.
கே: எனது விண்ணப்பத்திற்கு 400 ஆம்ப்ஸ் சரியான மதிப்பீடாக இருந்தால் எனக்கு எப்படித் தெரியும்?
ப: உங்கள் கணினிக்குத் தேவைப்படும் அதிகபட்ச மின்னோட்டத்தின் அடிப்படையில் நீங்கள் சுவிட்சை அளவிட வேண்டும். இணைக்கப்பட்ட சுமை அல்லது பேனல் 400 ஆம்ப்ஸ் வரை மின்னோட்டங்களைக் கையாளும் வகையில் வடிவமைக்கப்பட்டிருக்கும் போது 400A சுவிட்ச் பொருத்தமானது. தேர்ந்தெடுக்கும் முன், தொடர்ச்சியான இயக்க மின்னோட்டம் மற்றும் குறுகிய சுற்று மதிப்பீடு தேவைகள் இரண்டையும் எப்போதும் சரிபார்க்கவும்.
கே: பியூசிபிள் மற்றும் பியூசிபிள் அல்லாத துண்டிப்பு சுவிட்சுகளுக்கு என்ன வித்தியாசம்?
A: Fusible: அதிக மின்னோட்டப் பாதுகாப்பிற்கான உருகிகளை உள்ளடக்கியது. இது துண்டிக்கும் வழிமுறை மற்றும் சுற்று பாதுகாப்பு ஆகிய இரண்டையும் வழங்குகிறது.
உருக முடியாதது: சக்தியை மட்டுமே தனிமைப்படுத்துகிறது ஆனால் பாதுகாப்பை வழங்காது. உங்களுக்கு உள்ளமைக்கப்பட்ட பாதுகாப்பு தேவைப்பட்டால், உருகக்கூடியதைத் தேர்ந்தெடுக்கவும்; பாதுகாப்பு ஏற்கனவே அப்ஸ்ட்ரீம் பிரேக்கர்களால் கையாளப்பட்டிருந்தால் உருக முடியாதது.
