3 கட்டம் 200 ஆம்ப் இணைக்கப்படாத துண்டிப்பு சுவிட்ச்

ஒரு தொழில்முறை தயாரிப்பாக, Wenzhou XiFa Electric Power Equipment Co., Ltd, ஒவ்வொரு 3 கட்ட 200 ஆம்பியர் இணைக்கப்படாத துண்டிப்பு சுவிட்சைத் தயாரிக்க தரக் கட்டுப்பாட்டு முறையை கண்டிப்பாகப் பின்பற்றுகிறது. 3 கட்ட 200 ஆம்பியர் இணைக்கப்படாத துண்டிப்பு சுவிட்சின் பட்டறையில், மேலாளர்கள் ஒவ்வொரு உற்பத்தி செயல்முறையையும் சரிபார்த்து, விரைவாகவும் தாமதமின்றி விநியோகத்தை உறுதி செய்வார்கள். துண்டிப்பு சுவிட்ச் முடிந்ததும், மெயின் சர்க்யூட் மற்றும் இன்சுலேஷன் பாகங்களில் மென்மையான மற்றும் நம்பகமான மாறுதல் நடவடிக்கை மற்றும் மின் அதிர்வெண் தாங்கும் மின்னழுத்த சோதனை ஆகியவற்றை சரிபார்க்க இயந்திர இயக்க சோதனை போன்ற தொடர்ச்சியான தொழிற்சாலைக்கு உட்படுத்த வேண்டியது அவசியம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

3 கட்ட 200 ஆம்ப் 200 ஆம்ப் இணைக்கப்படாத துண்டிப்பு சுவிட்சை நன்கு தெரிந்துகொள்ள, பவர் சிஸ்டத்தில் உள்ள செயல்பாட்டில் இருந்து இணைக்கப்படாத துண்டிப்பு சுவிட்சை அறிமுகப்படுத்தலாம். இது கீழே காட்டப்படலாம்:

1.பவர் தனிமைப்படுத்தல்: மின் சாதனங்களை ஆய்வு செய்யும் போது அல்லது பராமரிக்கும் போது, 3 கட்ட 200 ஆம்பியர் இணைக்கப்படாத துண்டிப்பு சுவிட்சைத் திறப்பது, சேவையின் கீழ் உள்ள உபகரணங்களை நேரலைப் பகுதிகளிலிருந்து முற்றிலும் பிரித்து, காணக்கூடிய இடைவெளியை உருவாக்கி, பணியாளர்களின் பாதுகாப்பை உறுதி செய்கிறது.

2.சுவிட்ச் செயல்பாடுகள்: பவர் சிஸ்டம் செயல்பாட்டில், 3 கட்ட 200 ஆம்ப் இணைக்கப்படாத துண்டிப்பு சுவிட்சுகள் சர்க்யூட் பிரேக்கர்களுடன் ஒருங்கிணைத்துச் செயல்படுகின்றன.

3.சிறிய மின்னோட்டங்களை உருவாக்குதல் மற்றும் உடைத்தல்: 3 கட்ட 200 ஆம்ப் இணைக்கப்படாத துண்டிப்பு சுவிட்சுகள், சர்க்யூட் பிரேக்கரை இயக்கத் தேவையில்லாமல், இறக்கப்படாத ஷார்ட் லைன்கள், வோல்டேஜ் டிரான்ஸ்பார்மர்கள் மற்றும் சர்ஜ் அரெஸ்டர்கள் போன்ற சிறிய மின்னோட்ட சுற்றுகளை நேரடியாக இணைக்கலாம் அல்லது துண்டிக்கலாம், இதனால் வழக்கமான செயல்பாடுகளை எளிதாக்குகிறது.

4.பாதுகாப்பு சாதனங்களுடனான ஒருங்கிணைப்பு: ஒரு தவறு ஏற்பட்டால், 3 கட்ட 200 ஆம்பியர் இணைக்கப்படாத துண்டிப்பு சுவிட்ச், சர்க்யூட் பிரேக்கர் தடுமாறிய பிறகு, தவறான பகுதியைத் தனிமைப்படுத்தி, தவறு விரிவாக்கத்தைத் தடுக்கிறது மற்றும் நிலையான கணினி செயல்பாட்டை ஆதரிக்கிறது.

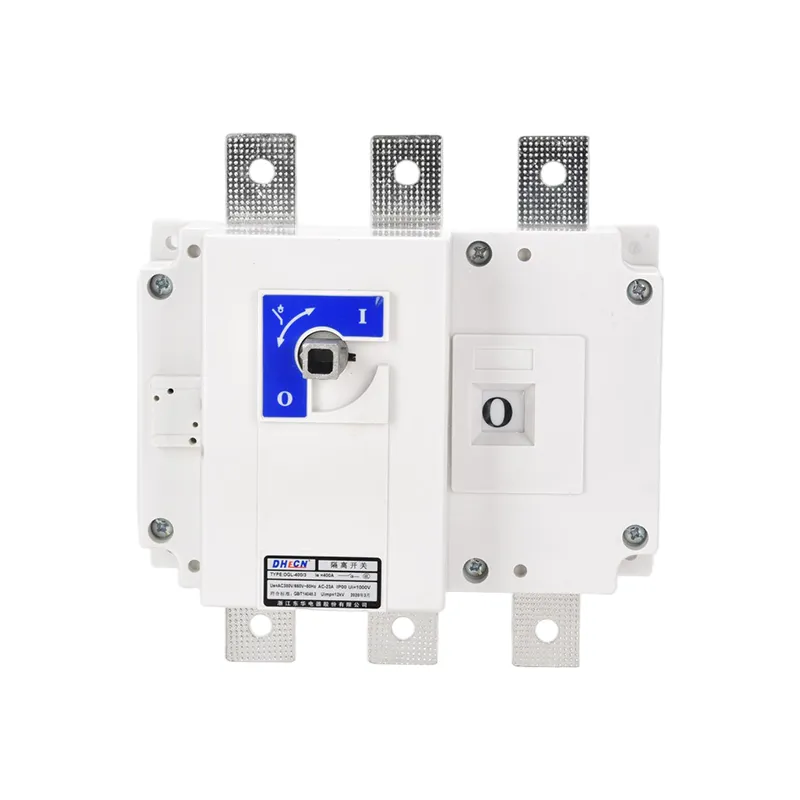

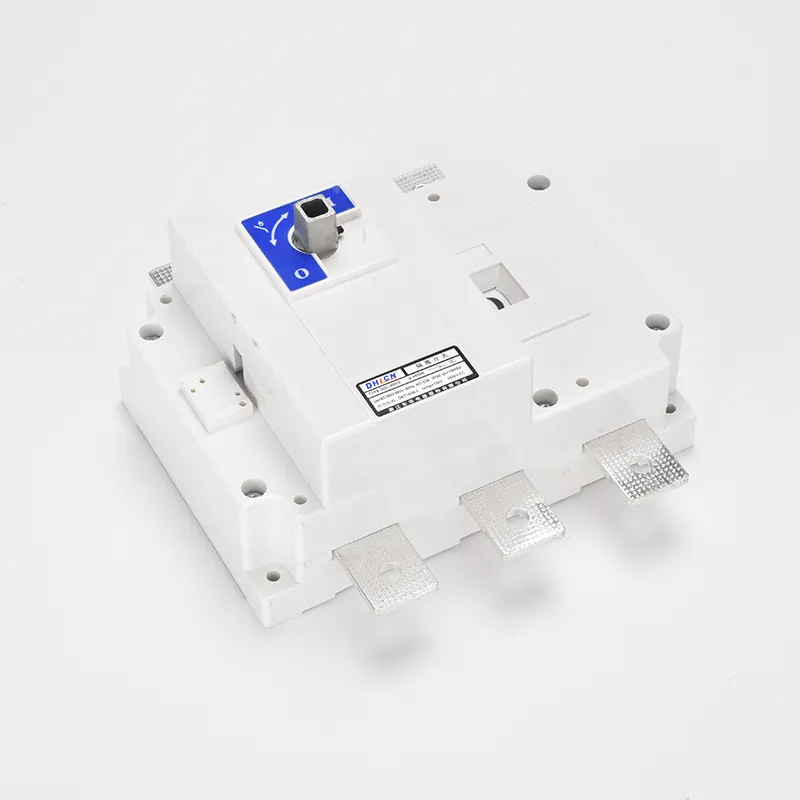

3 Phase 200 Amp Non Fused Disconnect Switch

தயாரிப்பு அளவுரு:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000 ஏ	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
மின்கடத்தா வலிமை (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
தற்போதைய வேலை (A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
மோட்டார் சக்தி (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
தயாரித்தல் மற்றும் உடைக்கும் திறன்
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(KA உச்ச மதிப்பு)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
இயந்திர வாழ்க்கை (நேரங்கள்)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
மின்சார வாழ்க்கை (நேரங்கள்)
Ue=660V மதிப்பிடப்பட்ட தற்போதைய லீ
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
எடை (கிலோ)
3 துருவங்கள்	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 துருவங்கள்	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
இயக்க முறுக்கு(Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

3 Phase 200 Amp Non Fused Disconnect Switch

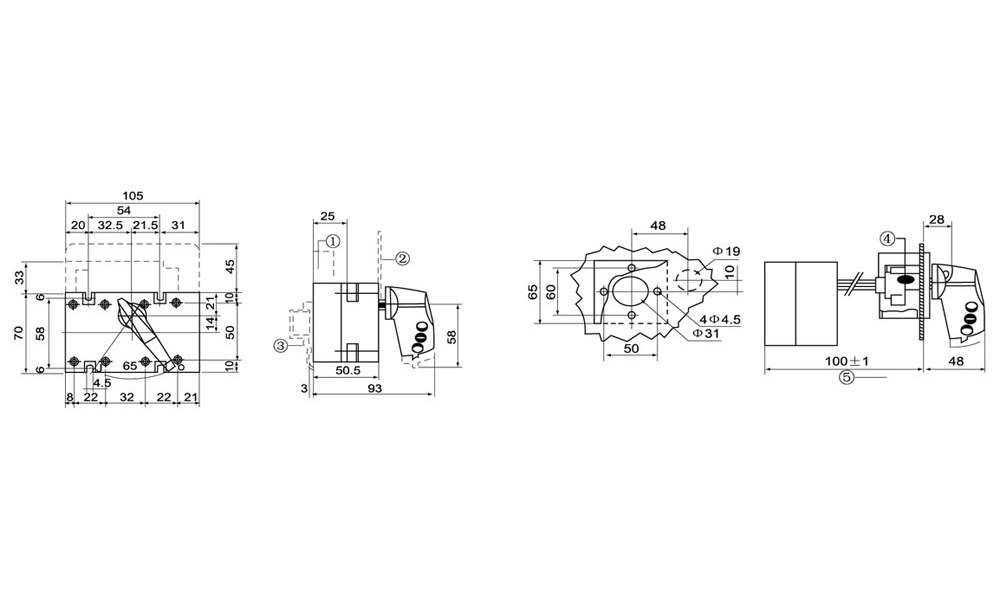

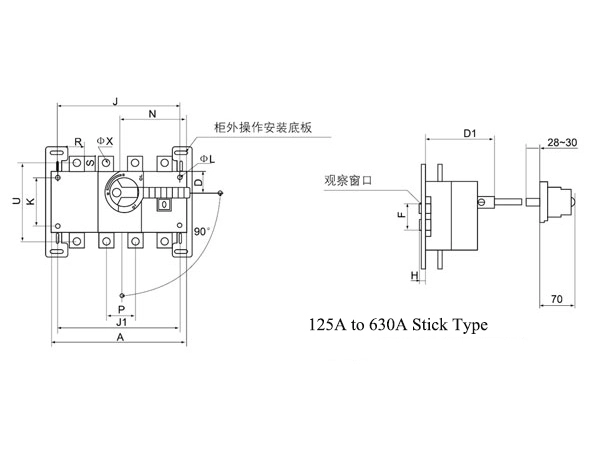

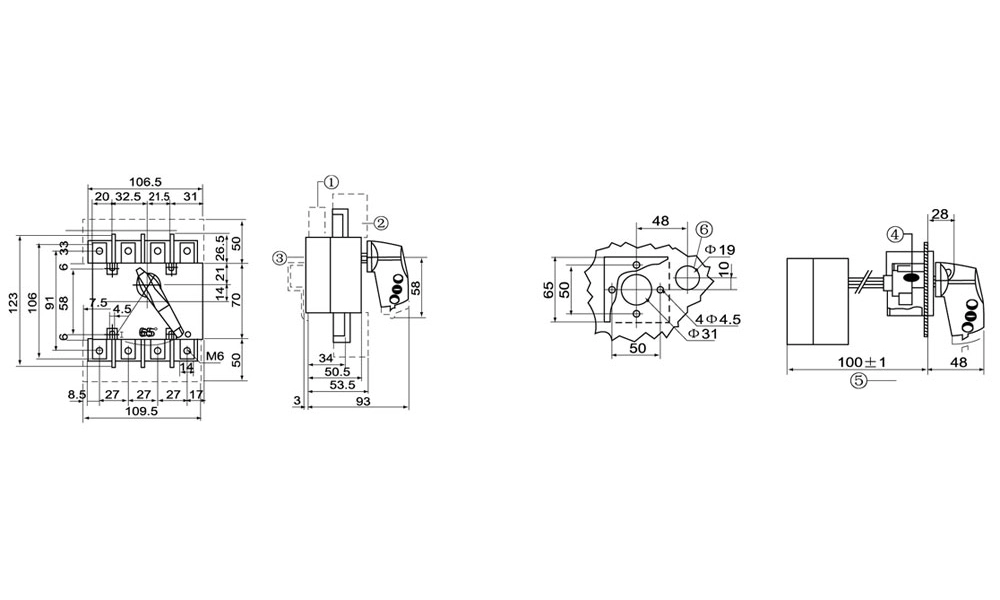

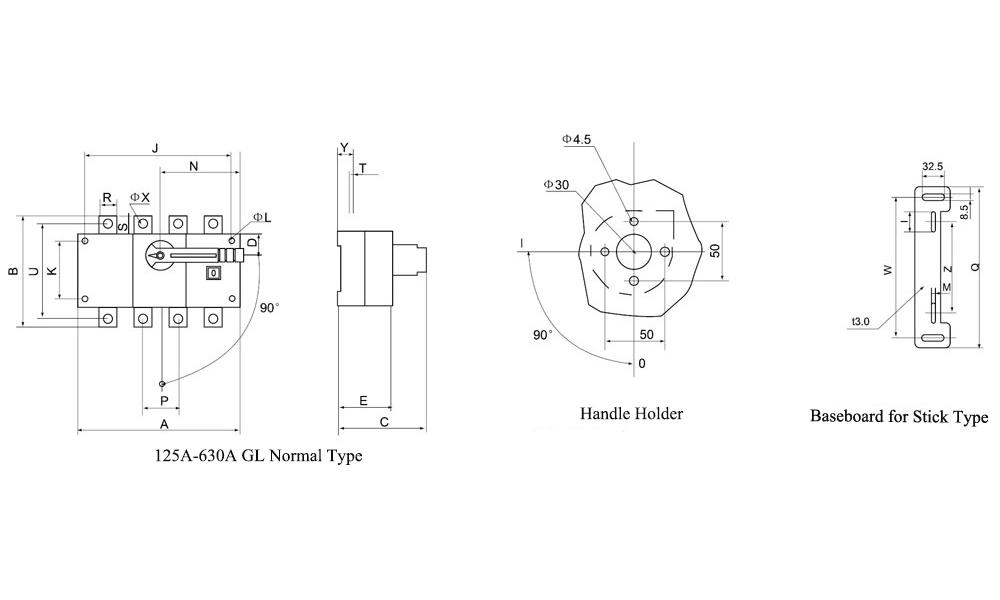

வகை	சட்ட அளவு மற்றும் நிறுவல் அளவு
GL-125～630A	A	B	C	D	D1	E	φL	J	ஜே1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

வகை	அளவு
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

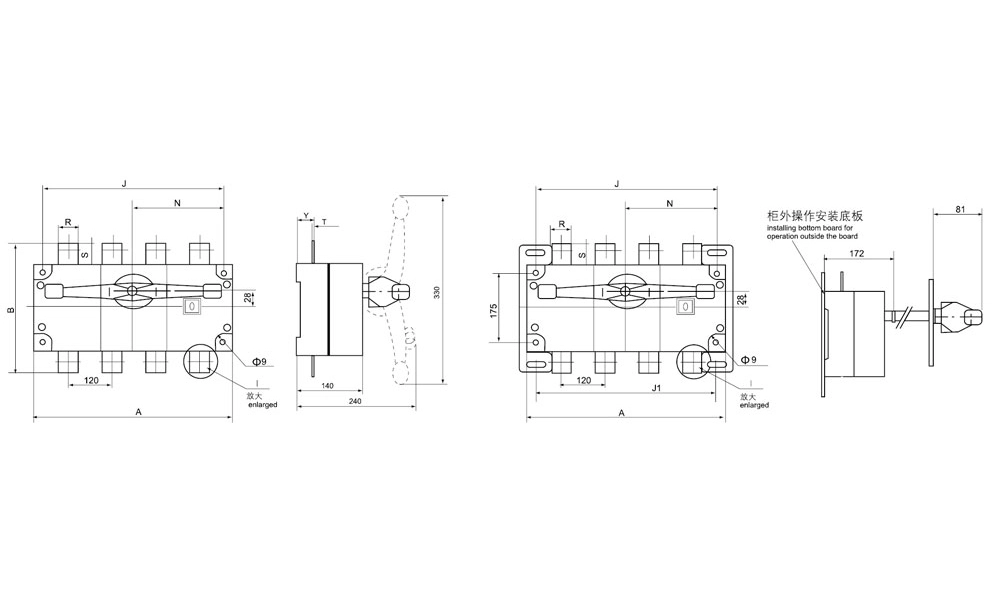

வகை	சட்ட அளவு மற்றும் நிறுவல் அளவு
GL-1000-4000A	A	B	J	ஜே1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

தயாரிப்பு FAQ:

கே: 3 கட்ட 200A இணைக்கப்படாத துண்டிப்பு சுவிட்சின் முதன்மை செயல்பாடு என்ன?

A: 3 கட்ட 200A இணைக்கப்படாத துண்டிப்பு சுவிட்ச், பராமரிப்பு மற்றும் பாதுகாப்பிற்காக உபகரணங்கள் அல்லது சுற்றுகளில் இருந்து சக்தியை கைமுறையாக தனிமைப்படுத்த ஒரு வழியை வழங்குகிறது. ஒரு ஃப்யூஸ்டு சுவிட்சைப் போலல்லாமல், இது மிகை மின்னோட்டப் பாதுகாப்பைக் கொண்டிருக்கவில்லை - இது சுற்றைத் திறந்து மூடுகிறது.

கே: எந்த வகையான பயன்பாடுகளில் 3 கட்ட 200A இணைக்கப்படாத துண்டிப்பு சுவிட்ச் பொதுவாகப் பயன்படுத்தப்படுகிறது?

ப: ஒரு அப்ஸ்ட்ரீம் பிரேக்கர் அல்லது ஃப்யூஸால் ஏற்கனவே ஓவர் கரண்ட் பாதுகாப்பு வழங்கப்பட்டிருக்கும் போது, இணைக்கப்படாத துண்டிப்புகள் பொதுவாக நிறுவப்படும். அவை பெரும்பாலும் HVAC அலகுகள், மோட்டார்கள், இயந்திர கருவிகள் அல்லது விநியோக பேனல்களுக்கான உள்ளூர் தனிமைப்படுத்தும் சாதனங்களாகப் பயன்படுத்தப்படுகின்றன.

கே: 200 ஆம்ப் மதிப்பீட்டை ஏன் தேர்வு செய்ய வேண்டும்?

A: அதிகபட்ச தொடர்ச்சியான சுமை மின்னோட்டம் 200 ஆம்ப்களுக்கு மேல் இல்லாத அமைப்புகளுக்கு 200A மதிப்பீடு பொருத்தமானது. இந்த மதிப்பீடு பெரும்பாலும் நடுத்தர அளவிலான வணிக மற்றும் லேசான தொழில்துறை வசதிகளில் பயன்படுத்தப்படுகிறது, அங்கு கிளை சுற்றுகள் அல்லது தனிப்பட்ட சுமைகளுக்கு பாதுகாப்பான தனிமைப்படுத்தல் தேவைப்படுகிறது.

கே: 3 கட்ட 200A இணைக்கப்படாத துண்டிப்பு சுவிட்சுக்கு என்ன மின்னழுத்த மதிப்பீடுகள் உள்ளன?

A: பெரும்பாலான 3 கட்ட 200A இணைக்கப்படாத துண்டிப்புகள் 600 வோல்ட் AC வரை மதிப்பிடப்படுகின்றன, 240V மற்றும் 480V ஆகியவை மிகவும் பொதுவானவை. சாதன மதிப்பீடு கணினி மின்னழுத்தத்துடன் பொருந்துகிறதா அல்லது மீறுகிறதா என்பதை எப்போதும் சரிபார்க்கவும்.
