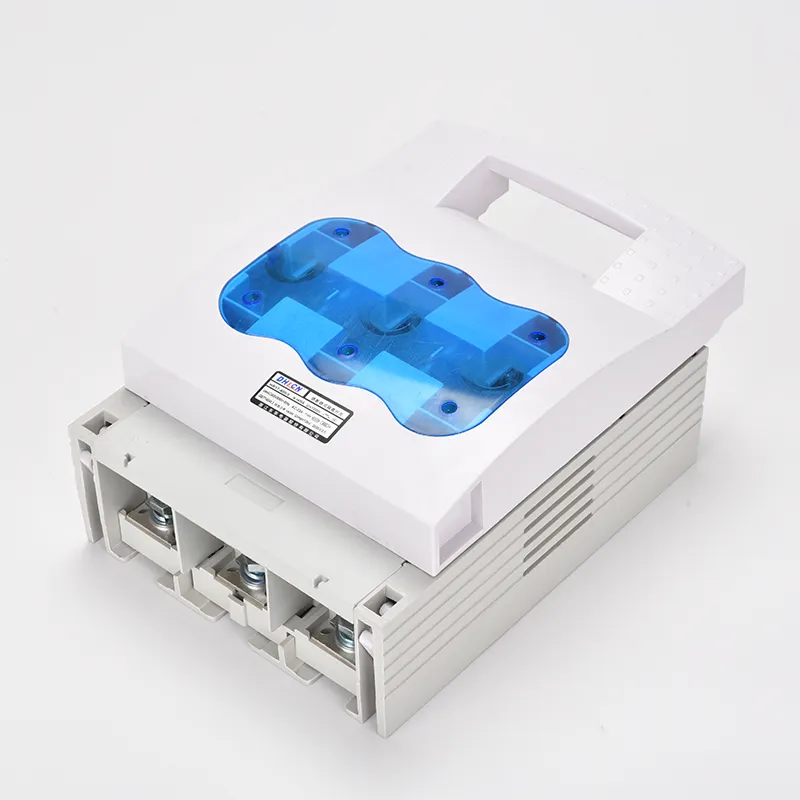

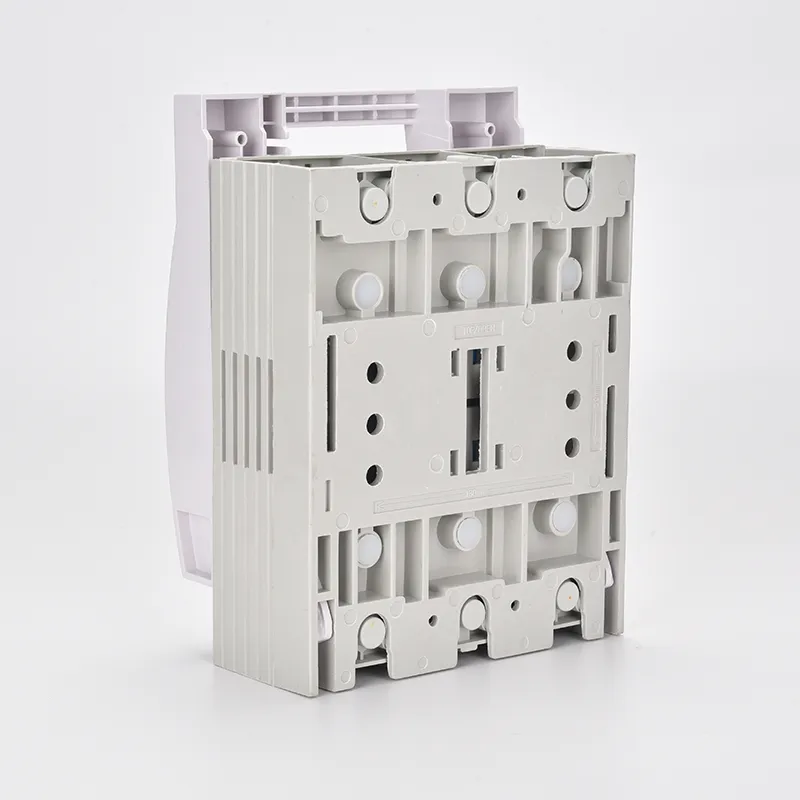

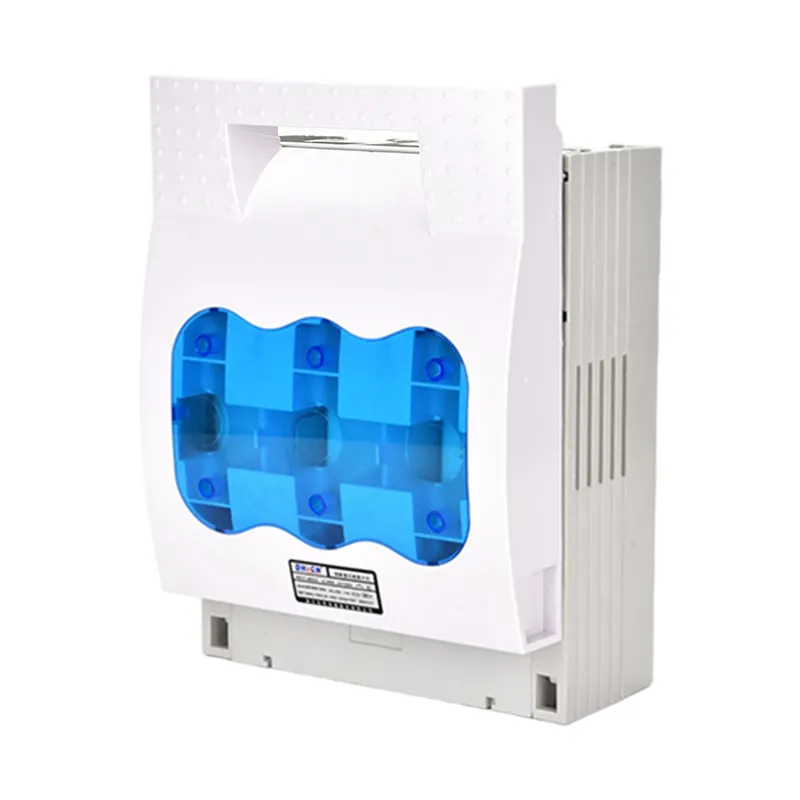

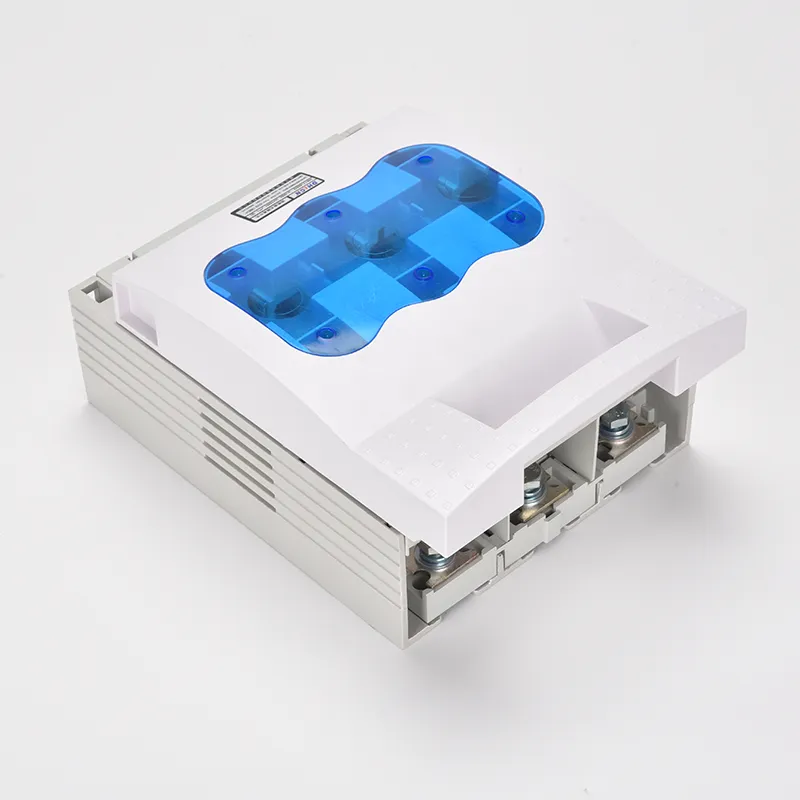

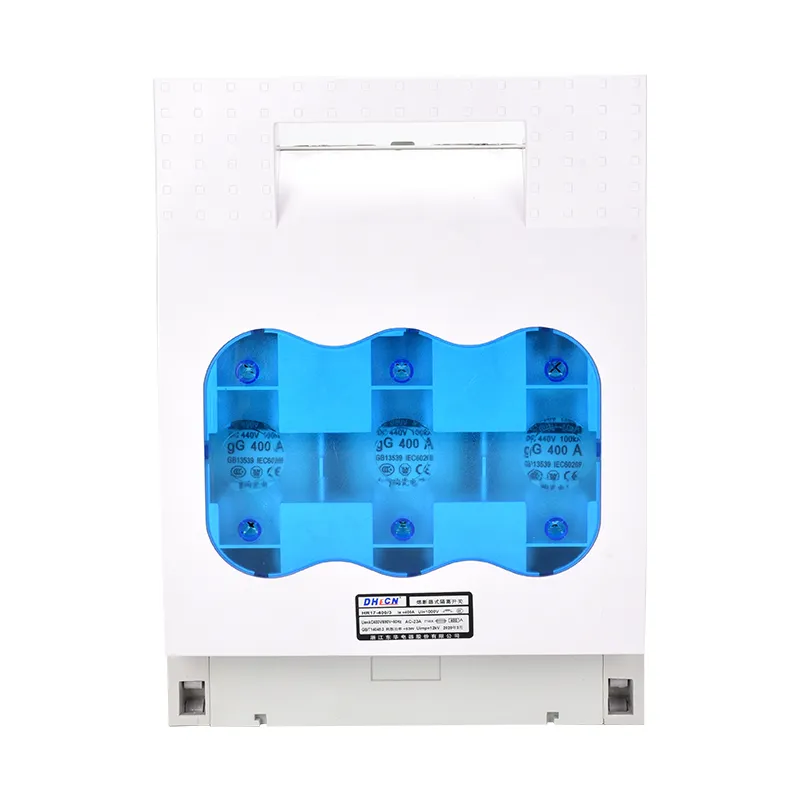

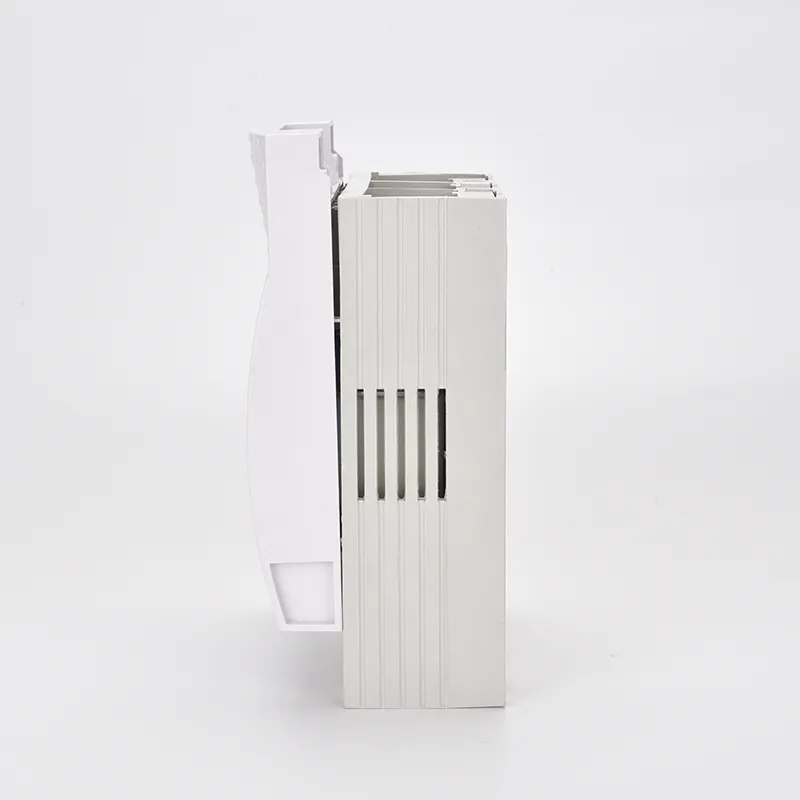

மின்சார குறைந்த மின்னழுத்த ஃபியூஸ் டிஸ்கனெக்டர் ஸ்விட்ச்சிங், ஃபியூஸ் டைப் ஐசோலேட்டர் என்றும் அழைக்கப்படுகிறது, இது துண்டிக்கப்பட்ட சுவிட்ச் மற்றும் ஃபியூஸின் செயல்பாடுகளை புத்திசாலித்தனமாக ஒருங்கிணைக்கிறது, இது குறைந்த மின்னழுத்த மின் விநியோக பேனல்களில் முக்கிய அங்கமாக அமைகிறது. அதன் உருகி உறுப்பு, தவறான மின்னோட்டங்களை விரைவாக குறுக்கிட வடிவமைக்கப்பட்டுள்ளது, சுற்று பாதுகாப்பை உறுதி செய்கிறது, அதே நேரத்தில் கத்தி சுவிட்ச் சுமை இல்லாத நிலையில் செயல்பாடுகளை மாற்றுவதற்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் சாதாரண செயல்பாட்டின் போது நேரடி மின்னோட்டங்களை குறுக்கிட முடியாது. இந்த தனித்துவமான கலவையானது இணைந்த துண்டிப்பு சுவிட்சை சுற்று பாதுகாப்பின் நம்பகமான பாதுகாவலராக நிலைநிறுத்துகிறது.

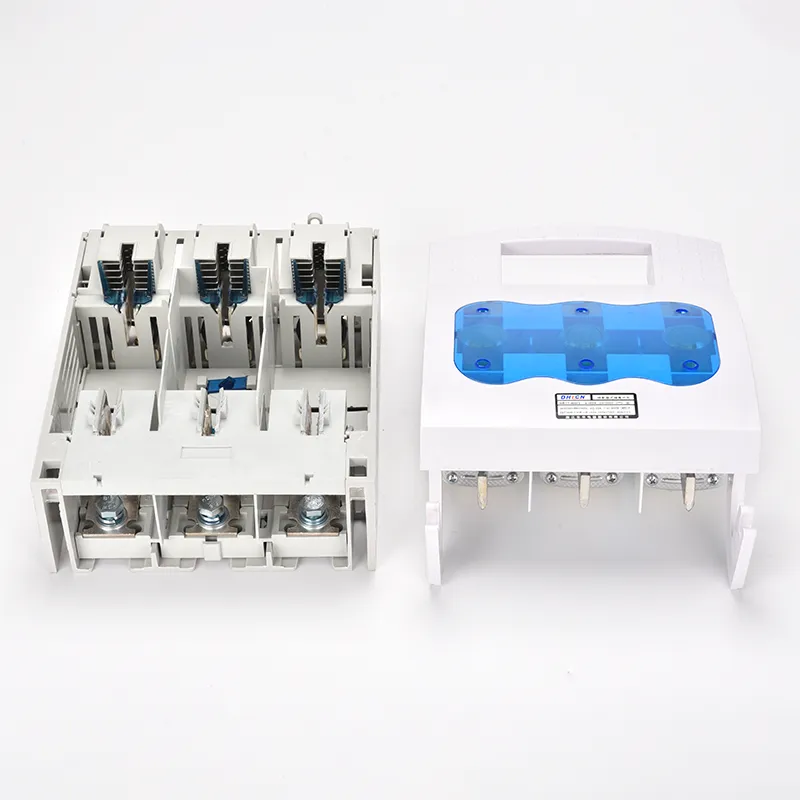

சுவிட்ச் மூடப்படும் போது, கத்தி பொறிமுறையானது, நன்கு வடிவமைக்கப்பட்ட இணைப்பு அமைப்பு மூலம், உருகி மற்றும் பஸ்பாருக்கு இடையே உறுதியான தொடர்பை உறுதிசெய்து, தடையற்ற மின்னோட்டத்தை அனுமதிக்கிறது. மாறாக, துண்டிப்பு தேவைப்படும்போது, அதே எளிய பொறிமுறையானது, சுறுசுறுப்பான பஸ்பாரிலிருந்து ஃபியூஸைப் பாதுகாப்பாகப் பிரித்து, விரைவான சுற்று குறுக்கீட்டைச் செயல்படுத்துகிறது. இந்த துல்லியமான இயந்திர வடிவமைப்பு, சுற்று நிலைகளை மாற்றும் போது இணைக்கப்பட்ட துண்டிப்பு சுவிட்சை சீராகவும் நம்பகத்தன்மையுடனும் செயல்பட அனுமதிக்கிறது.
| உருகி வகை | 0 | 1 | 2 | 3 | ||||||||
| அதிர்வெண் | 50 ஹெர்ட்ஸ் | 50 ஹெர்ட்ஸ் | 50 ஹெர்ட்ஸ் | 50 ஹெர்ட்ஸ் | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| (A) இல் | 160 | 250 | 400 | 630 | ||||||||
| இத் (ஏ) | 160 | 250 | 400 | 630 | ||||||||
| Utilization | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | ||||||||
| AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | |||||||||
| AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | |||||||||
| செய்யும் திறன் | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| Breaking Capacity | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Loss Power of Fuse (W) | 12 | 23 | 34 | 48 | ||||||||
| இத் (ஏ) | உருகி வகை | இன் ஆஃப் ஃபியூஸ் (ஏ) |
| 160 | 0 | 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
| 250 | 1 | 80、100、125、160、200、224、250 |
| 400 | 2 | 125、160、200、224、250、300、315、355、400 |
| 630 | 3 | 315、355、400、425、500、630 |
| வகை | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| பயன்முறை எண் | Outlooking Dimension (mm) | Installing Dimension (mm) | ||||||
| A | B | C | D | a | b | எஃப்சி | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ஃ6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ஃ6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ஃ6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ஃ6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ஃ7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ஃ7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ஃ7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ஃ11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ஃ11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ஃ11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ஃ11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ஃ11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ஃ11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ஃ11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ஃ11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ஃ11 | |
கே: மின்சார குறைந்த மின்னழுத்த உருகி துண்டிப்பான் மாறுதல் என்றால் என்ன?
A: மின்சாரம் குறைந்த மின்னழுத்த உருகி துண்டிப்பான் ஸ்விட்ச்சிங் என்பது ஒரு மின் சாதனமாகும், இது உருகியின் பாதுகாப்பு செயல்பாட்டை ஒரு துண்டிக்கும் சுவிட்சின் மாறுதல் திறனுடன் இணைக்கிறது. இது பராமரிப்புக்கான பாதுகாப்பான தனிமைப்படுத்தலை வழங்குகிறது மற்றும் சுற்றுகள் மற்றும் உபகரணங்களைப் பாதுகாக்க தவறான மின்னோட்டங்களை குறுக்கிடுகிறது.
Q: Can an electric low voltage fuse disconnector switching disconnect live current?
ப: இல்லை. ஃப்யூஸ்டு டிஸ்கனெக்ட் ஸ்விட்ச்சில் உள்ள கத்தி சுவிட்ச் சுமை மின்னோட்டம் இல்லாமல் இருக்கும்போது மட்டுமே செயல்படும் வகையில் வடிவமைக்கப்பட்டுள்ளது. சாதாரண இயக்க மின்னோட்டங்களை குறுக்கிட இது ஒருபோதும் பயன்படுத்தப்படக்கூடாது. இருப்பினும், உருகி உறுப்பு தவறான சூழ்நிலையில் தானாகவே இயங்கும்.
Q: What are the main applications of an electric low voltage fuse disconnector switching?
A: an electric low voltage fuse disconnector switching is commonly used in low voltage power distribution panels, motor control centers, HVAC systems, and industrial machinery. They provide both safety isolation and overcurrent protection in these systems.
