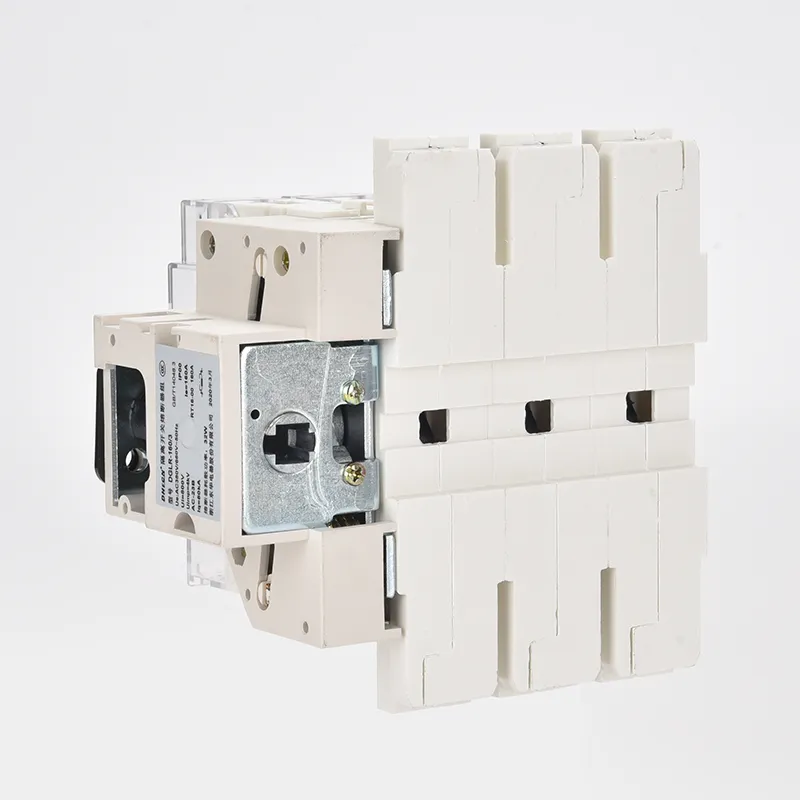

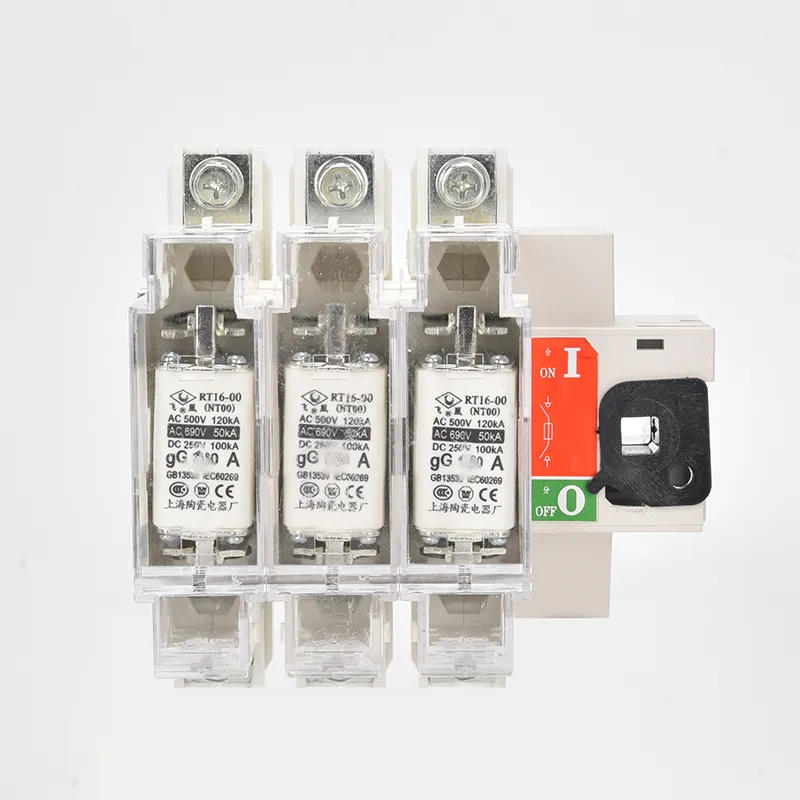

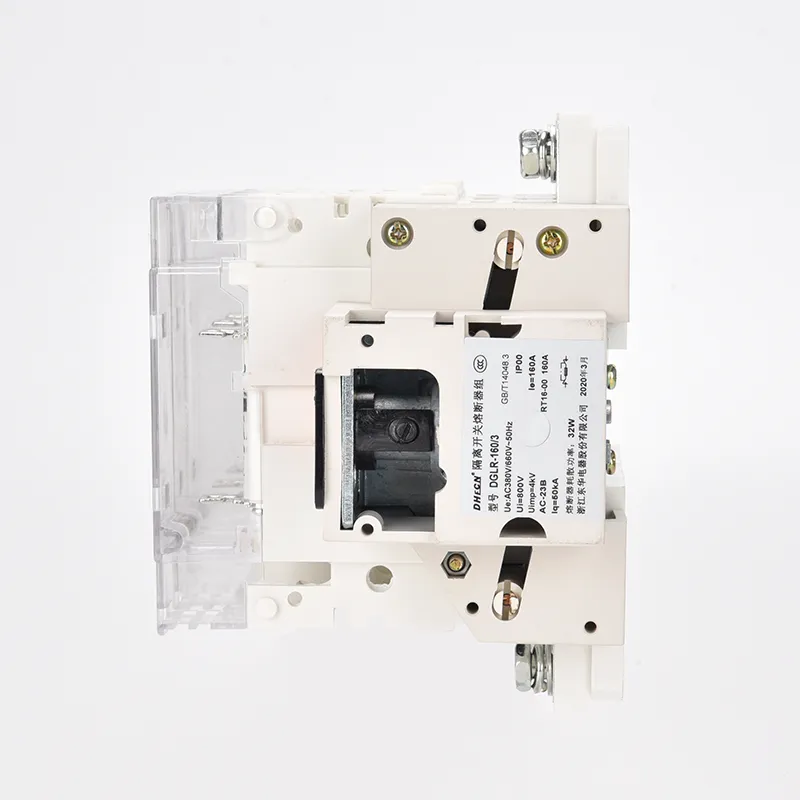

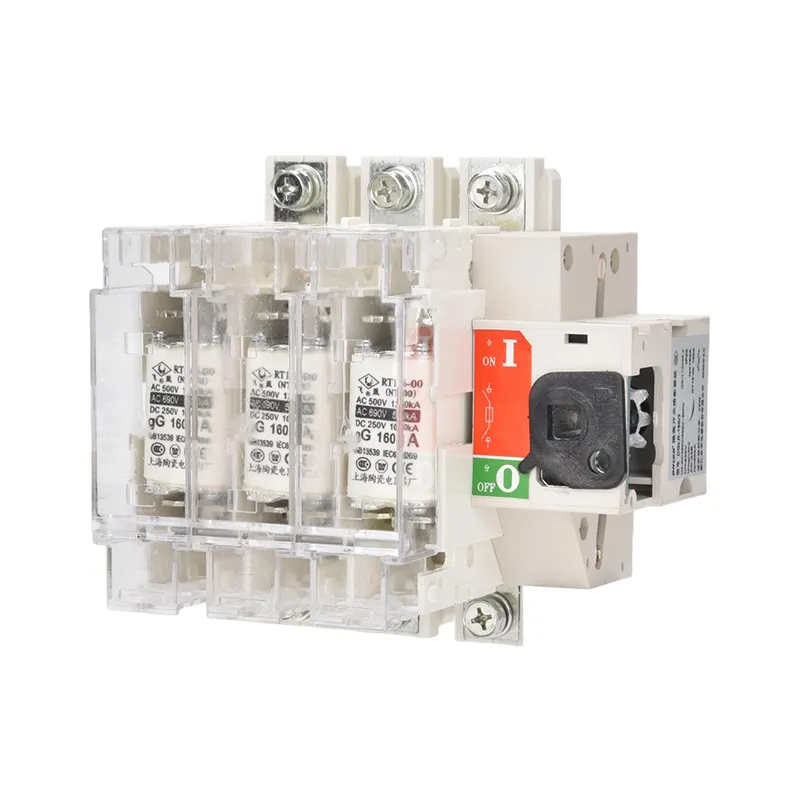

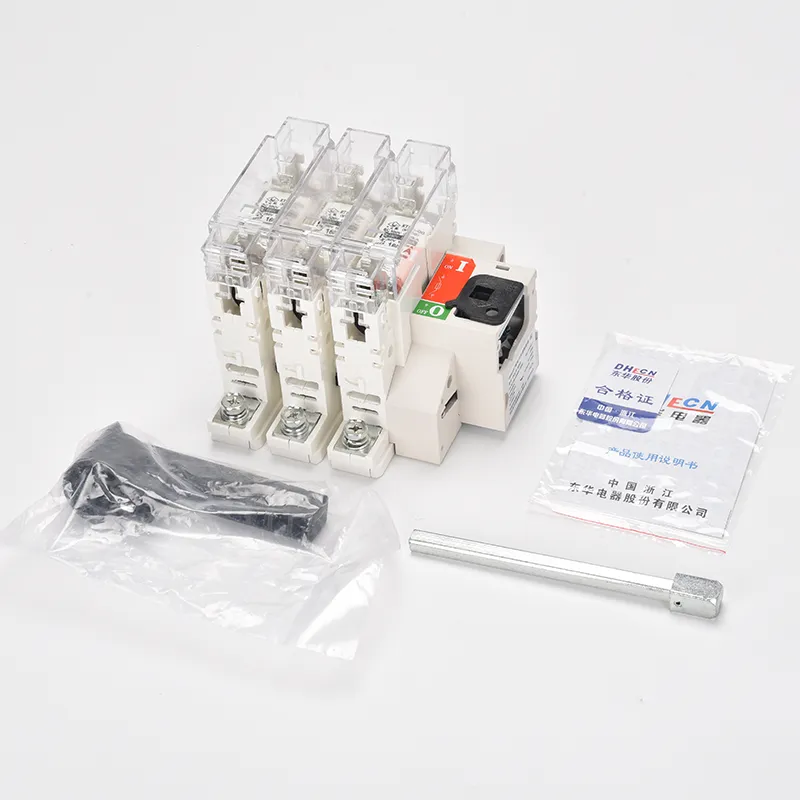

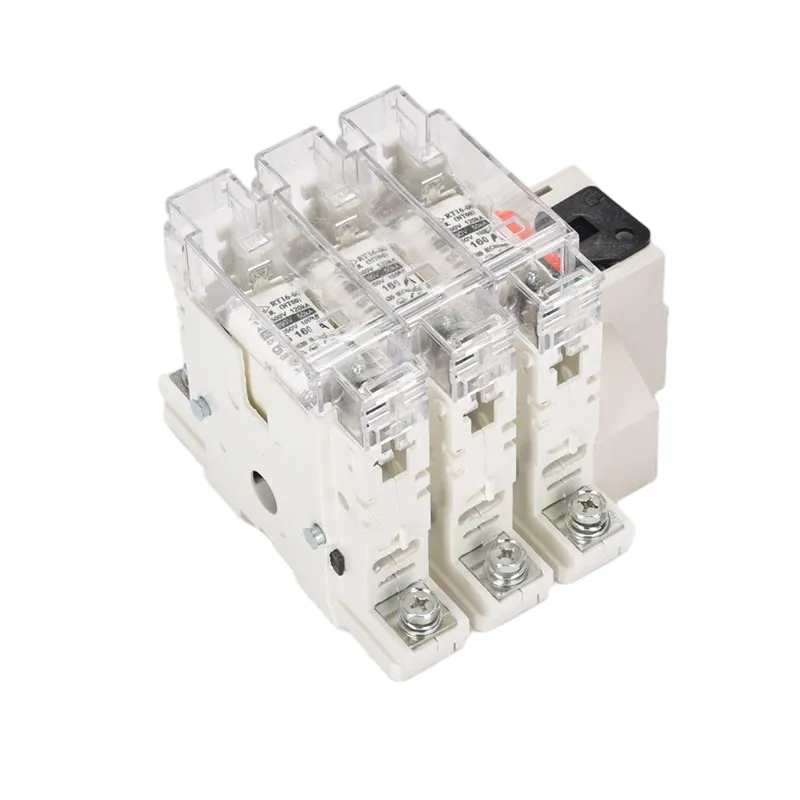

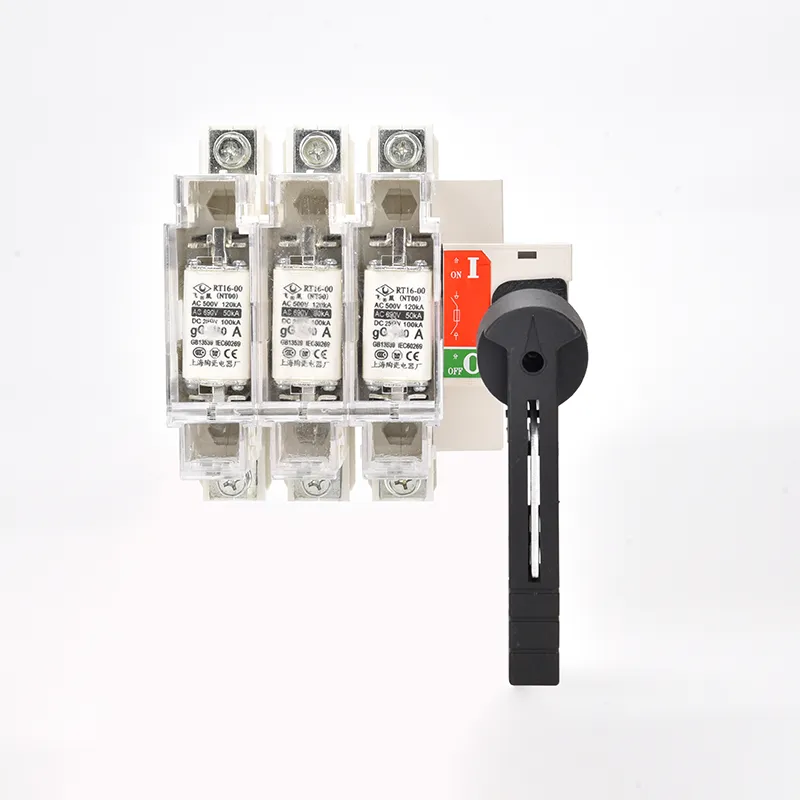

480 வோல்ட் 3 பேஸ் 400 ஆம்ப் ஃப்யூஸ்டு டிஸ்கனெக்ட் சுவிட்ச் மின்சுற்றுகளில் முக்கியப் பங்கு வகிக்கிறது. உருகி மற்றும் கத்தி சுவிட்சின் செயல்பாடுகளை இணைப்பதன் மூலம், இது பாதுகாப்பு திறன்கள் மற்றும் வசதியான செயல்பாடு ஆகிய இரண்டையும் வழங்குகிறது. அதன் தனித்துவமான இயந்திர வடிவமைப்பு மற்றும் துல்லியமான செயல்பாட்டிற்கு நன்றி, 480 வோல்ட் 3 ஃபேஸ் 400 ஆம்ப் ஃப்யூஸ்டு டிஸ்கனெக்ட் சுவிட்ச் நவீன மின் அமைப்புகளில் இன்றியமையாத அங்கமாக மாறியுள்ளது.
1.சாதாரண செயல்பாட்டின் போது, துண்டிப்பு சுவிட்ச் மின்சாரத்தின் இணைப்பு மற்றும் துண்டிப்பைக் கட்டுப்படுத்துகிறது, மென்மையான சுற்று தொடர்ச்சியை உறுதி செய்கிறது. பராமரிப்பு தேவைப்படும் போது, இணைக்கப்பட்ட துண்டிப்பு சுவிட்ச் ஒரு தெளிவான உடல் துண்டிப்பு புள்ளியை வழங்குகிறது, பணியாளர்கள் மற்றும் உபகரணங்களைப் பாதுகாக்கிறது.
2.ஓவர்லோட் அல்லது ஷார்ட் சர்க்யூட் ஏற்பட்டால், சுவிட்சில் உள்ள உருகி உறுப்பு விரைவாக உருகி, தவறான மின்னோட்டத்தை குறுக்கிட்டு, சுற்று மற்றும் இணைக்கப்பட்ட சாதனங்கள் இரண்டையும் சேதத்திலிருந்து பாதுகாக்கிறது.
| பிரேம் கரண்ட் ஏ | உருகியின் மதிப்பிடப்பட்ட மின்னோட்டம் (A) | உருகி முறை |
| 63 | 10, 20, 30, 40, 50, 63 | 00C |
| 160 | 63, 80, 100, 125, 160 | 0 |
| 250 | 160 | 0 |
| 200, 250 | 1 | |
| 400 | 300, 315, 400 | 2 |
| 630 | 400, 500, 630 | 3 |
முன் வகை
| வகை | உருகி அளவு | சட்ட அளவு மற்றும் நிறுவல் அளவு | ||||||||||||||||
| GLR-63400A |
|
A | B | D | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 152 | 118 | 20-30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 184 | 118 | 20-30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 164 | 162 | 28-30 | 126 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 200 | 162 | 28-30 | 126 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 236 | 195 | 28-30 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 296 | 195 | 28-30 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 278 | 205 | 28-30 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 344 | 205 | 28-30 | 149 | 65 | 258 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| வகை | உருகி அளவு | சட்ட அளவு மற்றும் நிறுவல் அளவு | ||||||||||||||||||||||||
| GLR-400-630A |
|
A | A1 | B | B1 | C | E | H | H1 | H2 | J | ஜே2 | ஜே1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 414 | 285 | 238 | 115 | 307 | 221 | 190 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 474 | 345 | 238 | 115 | 307 | 221 | 255 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 470 | 345 | 300 | 150 | 348 | 268 | 235 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 550 | 425 | 300 | 150 | 348 | 268 | 315 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
ஒதுக்கப்பட்ட வகை
| வகை | உருகி அளவு | சட்ட அளவு மற்றும் நிறுவல் அளவு | ||||||||||||||||
| GLR-63400A |
|
A | B | C | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 133 | 118 | 134 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 164 | 118 | 117 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 150 | 162 | 173 | 126.5 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 186 | 162 | 173 | 126.5 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 253 | 195 | 173 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 313 | 195 | 173 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 271 | 205 | 173 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 337 | 205 | 173 | 149 | 65 | 250 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| வகை | உருகி அளவு | சட்ட அளவு மற்றும் நிறுவல் அளவு | |||||||||||||||||||||||
| GLR-400-630A |
|
A | A1 | B | B1 | E | H | H1 | H2 | J | ஜே2 | ஜே1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 500 | 285 | 238 | 115 | 221 | 190 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 560 | 345 | 238 | 115 | 221 | 255 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 550 | 345 | 300 | 150 | 268 | 235 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 630 | 425 | 300 | 150 | 268 | 315 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
1.சாதாரண சேவையில் சேர்ப்பதற்கு முன், 480 வோல்ட் 3 பேஸ் 400 ஆம்ப் ஃப்யூஸ்டு டிஸ்கனெக்ட் சுவிட்ச் செங்குத்து நிலையில் பொருத்தப்பட வேண்டும் மற்றும் கவர் பிளேட் அகற்றப்பட வேண்டும்.
2.சரியான ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் மற்றும் மின்னோட்டத்தை கட்டுப்படுத்தும் செயல்திறனை உறுதி செய்ய, 480 வோல்ட் 3 பேஸ் 400 ஆம்ப் ஃபியூஸ்டு டிஸ்கனெக்ட் ஸ்விட்ச் சரியான மதிப்பீட்டின் உருகிகளுடன் பொருத்தப்பட்டிருக்க வேண்டும்.
3.ஒரு உருகி இணைப்பை மாற்றும் போது, சுமை சுற்று முதலில் துண்டிக்கப்பட வேண்டும் மற்றும் துண்டிப்பு சுவிட்ச் கவர் திறக்கப்பட வேண்டும் அல்லது அகற்றப்பட வேண்டும். தக்கவைக்கும் தட்டுக்கு கீழே உள்ள ஸ்பிரிங் கிளிப்பை மெதுவாக அழுத்துவதன் மூலம் உருகியை வெளியிடலாம். வழிகாட்டி ஸ்லாட்டுடன் கீழே சறுக்கி ஒரு புதிய உருகி நிறுவப்பட்டது.
4. ஆர்க் சேம்பரை மேல் சாக்கெட்டில் இருந்து எளிதாகச் செருகலாம் அல்லது திரும்பப் பெறலாம் என்றாலும், தேவையில்லாமல் அகற்றுவது தவிர்க்கப்பட வேண்டும். நிறுவலின் போது, அதை கவனமாகக் கையாள வேண்டும் மற்றும் அது முழுமையாக அமர்ந்திருக்கும் வரை மெதுவாக செருக வேண்டும்.
5.480 வோல்ட் 3 பேஸ் 400 ஆம்ப் ஃபியூஸ்டு டிஸ்கனெக்ட் சுவிட்சின் தொடர்புகளை நல்ல நிலையில் வைத்திருக்க, தூசி, எண்ணெய் அல்லது பிற வைப்புகளை வழக்கமான ஆய்வு செய்து சுத்தம் செய்வது அவசியம். கூடுதலாக, சுமூகமான செயல்பாட்டை பராமரிக்கவும், சேவை வாழ்க்கையை நீட்டிக்கவும், இயக்க பொறிமுறையின் நகரும் பகுதிகளுக்கு அவ்வப்போது உயவு பயன்படுத்தப்பட வேண்டும்.
