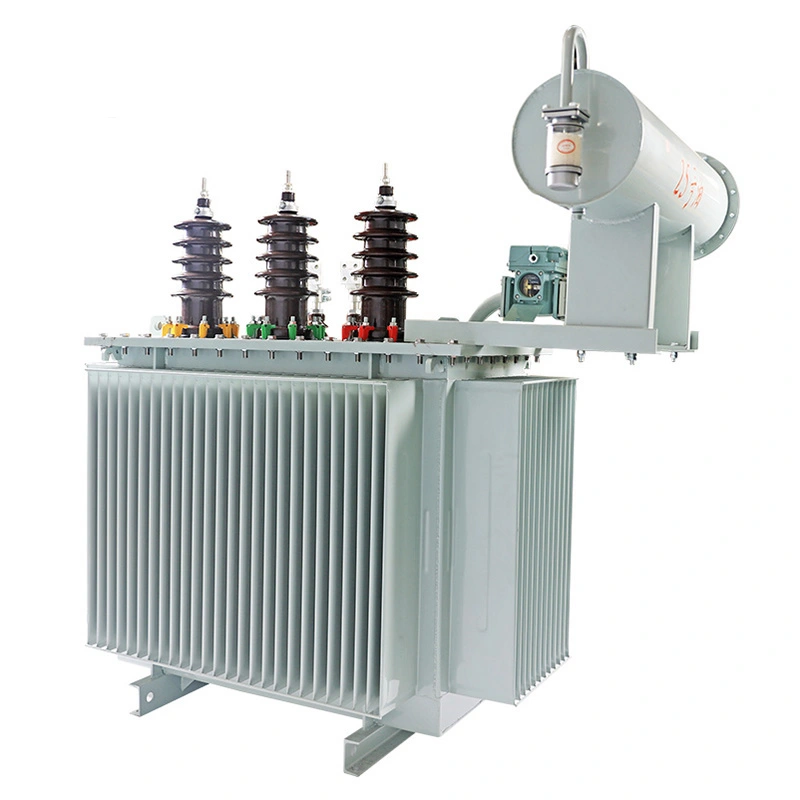

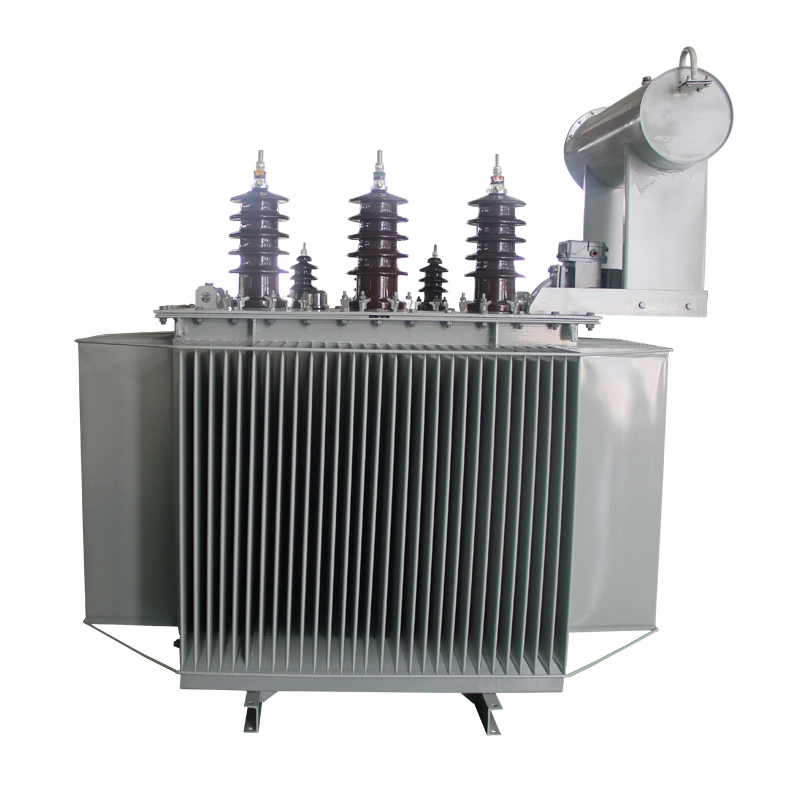

லோட் பவர் டிரான்ஸ்பார்மரில் மூன்று கட்ட s11 35kv 1000kva ஐஇசி மற்றும் ஜிபி தரநிலைகளுடன் இணங்குகிறது. இந்தத் தயாரிப்பு 35±3*2.5% kV மற்றும் 38.5±3*2.5% kV என்ற சுமை மின்னழுத்த ஒழுங்குமுறை வரம்பைக் கொண்டுள்ளது. வெளியீட்டு மின்னழுத்தத்தின் நிலைத்தன்மையை உறுதி செய்வதற்காக முதன்மைப் பக்கத்தில் சுமை இல்லாத மின்னழுத்தத்தை ஒழுங்குபடுத்தும் சுவிட்ச் மூலம் மின்னழுத்த ஒழுங்குமுறை வரம்பிற்குள் கைமுறையாகவோ, மின்சாரமாகவோ அல்லது தானாகவோ சரிசெய்யலாம். 35kV அளவில் 6300 kVA க்கு மேல் உள்ள மின்மாற்றிகளுக்கு, மடிந்த தட்டு எண்ணெய் தொட்டிகளின் பயன்பாடு எண்ணெய் தொட்டியின் இயந்திர வலிமையை கணிசமாக அதிகரிக்கிறது, வெல்ட்களைக் குறைக்கிறது, மின்மாற்றியின் தோற்றத் தரத்தை மேம்படுத்துகிறது மற்றும் நல்ல பொருளாதார நன்மைகளைக் கொண்டுள்ளது.
|
தயாரிப்பு பெயர் |
சுமை மின்மாற்றியில் மூன்று கட்ட s11 35kv 1000kva |
|
மதிப்பிடப்பட்ட திறன் |
1000 கே.வி.ஏ |
|
மதிப்பிடப்பட்ட மின்னழுத்தம் (HV சைட்) |
35 kV / 38.5 kV |
|
மதிப்பிடப்பட்ட மின்னழுத்தம் (எல்வி பக்க) |
0.4 kV (400V) / 6.3 kV / 10.5 kV (தனிப்பயனாக்கக்கூடியது) |
|
திசையன் குழு |
Yd11 (HV நட்சத்திரம் / LV டெல்டா, பரிந்துரைக்கப்படுகிறது) Yyn0 (400V LVக்கு விருப்பமானது) |
|
மதிப்பிடப்பட்ட அதிர்வெண் |
50 ஹெர்ட்ஸ் |
|
சுமை இல்லாத இழப்பு |
≤1.15 kW (ஒரு GB/T 6451) |
|
சுமை இழப்பு (75℃ இல்) |
≤11.46 - 11.54 kW |
|
சுமை இல்லாத மின்னோட்டம் |
≤0.9% – 1.8% (நிலையான மதிப்பு ≤0.9%) |
|
ஷார்ட் சர்க்யூட் மின்மறுப்பு |
6.5% (நிலையான மதிப்பு) |
|
காப்பு வகுப்பு |
வகுப்பு A (எண்ணெய் மூழ்கியது) |
|
குளிரூட்டும் முறை |
ஓனான் (எண்ணெய் இயற்கைக் காற்று / சுய குளிரூட்டப்பட்ட) |
|
பாதுகாப்பு பட்டம் |
IP20, IP23 (வெளிப்புற உறை விருப்பமானது) |
1. ஆற்றல் நுகர்வு குறைவாக உள்ளது மற்றும் ஆற்றல் சேமிப்பு விளைவு குறிப்பிடத்தக்கது. குறிப்பிடத்தக்க வகையில், சுமை இழப்பு கணிசமாகக் குறைக்கப்பட்டுள்ளது, இது தேசிய தரநிலையான GB/T6451 ஐ விட சராசரியாக 25% குறைவாக உள்ளது.
2. மையமானது உயர்தர குளிர் உருட்டப்பட்ட சிலிக்கான் எஃகு தாள்களால் ஆனது. உள்நாட்டில் மேம்படுத்தப்பட்ட குறுக்கு வெட்டுக் கோடு, 0.02 மிமீக்குக் குறைவாக வெட்டுதல் பர்ர்கள் இருப்பதை உறுதி செய்கிறது. முழு செயல்முறையும் முழு சாய்வு மூட்டுகள், குத்துதல் மற்றும் நுகங்கள் ஒன்றுடன் ஒன்று இல்லை. முக்கிய நெடுவரிசைகள் அடுக்கி வைக்கப்பட்டு, ஒன்றாக இணைக்கப்பட்டு, ஒரு சிறிய, தட்டையான மற்றும் திடமான முழுமையை உருவாக்குகிறது. இது மின்மாற்றியின் சுமை இழப்பு, சுமை இல்லாத மின்னோட்டம் மற்றும் இரைச்சல் ஆகியவற்றை திறம்பட குறைக்கிறது.
3. லோட் பவர் டிரான்ஸ்பார்மர் சுருள்களில் உள்ள மூன்று கட்ட s11 35kv 1000kva உயர் தூய்மை ஆக்ஸிஜன் இல்லாத தாமிரத்தால் ஆனது, இது தாமிர இழப்பைக் குறைக்கிறது. சுருள் பட்டைகள் மற்றும் சப்போர்ட் பார்களின் மூலைகள் வட்டமானது, இதன் விளைவாக சீரான மின்சார புலம் மற்றும் நம்பகத்தன்மை அதிகரிக்கும். உள் முறுக்கு ஆதரவு அதன் நிலைத்தன்மையை அதிகரிக்கவும், உறுதியற்ற தன்மை மற்றும் சிதைவைத் தடுக்கவும் பலப்படுத்தப்படுகிறது.
4. தொட்டியின் சுவர் ஒரு இரும்புத் தகடு மூலம் செய்யப்படுகிறது. இது ஒரு பெரிய அழுத்த இயந்திரத்தால் ஒரு நெளி கட்டமைப்பாக உருவாகிறது, இது வெல்ட்களின் எண்ணிக்கையைக் குறைக்கிறது, இயந்திர வலிமையை அதிகரிக்கிறது, வெப்ப உறிஞ்சுதல் பகுதியை விரிவுபடுத்துகிறது, வெப்பச் சிதறல் விளைவை மேம்படுத்துகிறது, அதே நேரத்தில், நெளி தொட்டி சுவர் ஒலி அலைகளின் சமமான பிரதிபலிப்பைத் தவிர்க்கிறது, இதனால் சத்தம் குறைகிறது. லோட் பவர் டிரான்ஸ்பார்மரில் மூன்று கட்ட s11 35kv 1000kva ஒட்டுமொத்தமாக அழகாகவும் எளிமையாகவும் இருக்கிறது.
5. காப்ஸ்யூல் வகை எண்ணெய் தேக்கம் ஏற்றுக்கொள்ளப்பட்டது, இது மின்மாற்றி எண்ணெயின் வயதான செயல்முறையை திறம்பட குறைக்கிறது; பாயிண்டர் வகை எண்ணெய் நிலை அளவானது தவறான எண்ணெய் நிலை ஏற்படுவதைத் தடுக்கும் மற்றும் மின்மாற்றி எண்ணெயின் ஒளி தூண்டப்பட்ட வயதான பிரச்சனையைத் தீர்க்கும்; எரிவாயு சேகரிப்பு சாதனத்துடன் கூடிய எரிவாயு ரிலே பராமரிப்பு மற்றும் செயல்பாட்டிற்கு வசதியானது.
6. லோட் பவர் டிரான்ஸ்பார்மர் ஆயில் டேங்கில் மூன்று கட்ட s11 35kv 1000kva சீல் செய்யும் பகுதியில் சிறப்பு செயலாக்கம் செய்யப்படுகிறது, மேலும் செயலாக்கத்தின் போது உருவாகும் கூர்மையான மூலைகள், பர்ர்கள் மற்றும் வெல்டிங் கசடுகளை அகற்றவும், வண்ணப்பூச்சின் ஒட்டுதலை அதிகரிக்கவும் தொட்டியின் உடல் முழுவதும் பெயிண்ட் தெளிக்கப்படுகிறது.
