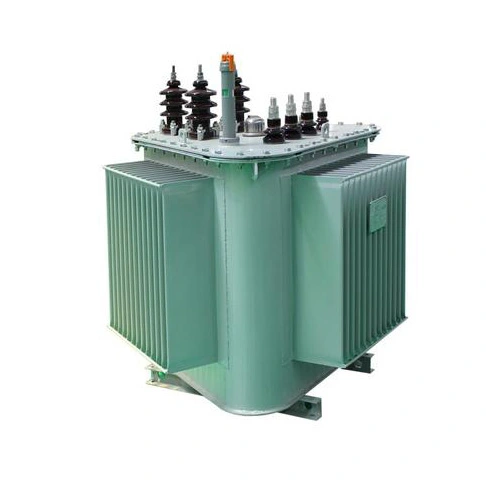

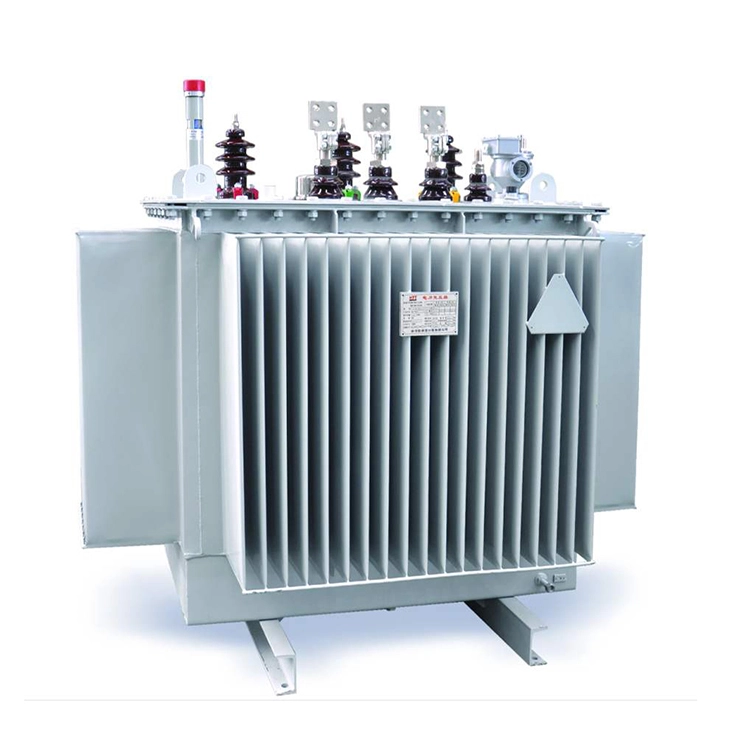

பவர் டிரான்ஸ்பார்மர் 200kva 15kv முதல் 0.4kv வரை

பவர் டிரான்ஸ்பார்மர் 200kva 15kv முதல் 0.4kv  என்பது 200 kva என மதிப்பிடப்பட்ட திறன், 15 kv உள்ளீட்டு மின்னழுத்தம் மற்றும் 0.4 kv வெளியீட்டு மின்னழுத்தம் கொண்ட ஒரு வகை மின்மாற்றி ஆகும்.

எங்கள் நிறுவனம் உயர் காந்த கடத்துத்திறன் சார்ந்த சிலிக்கான் ஸ்டீலைப் பயன்படுத்துகிறது, இது உயர்தர குளிர் உருட்டப்பட்ட சிலிக்கான் எஃகுத் தாள்களாக மேலும் செயலாக்கப்பட்டு பின்னர் ஒன்றாக அடுக்கி வைக்கப்படுகிறது. முறுக்கு சுருள்கள் மற்றும் புதிய இன்சுலேஷன் பொருட்கள் மற்றும் செயல்முறைகளுக்கு ஃபாயிலைப் பயன்படுத்துதல், பவர் டிரான்ஸ்பார்மர் 200kva 15kv முதல் 0.4kv உயர் வெப்பநிலை எதிர்ப்பு, அதிர்ச்சி எதிர்ப்பு மற்றும் முழுமையாக சீல் செய்யப்பட்ட கட்டமைப்பு வடிவமைப்பு ஆகியவற்றைக் கொண்டுள்ளது.

முழுமையாக சீல் செய்யப்பட்ட கட்டமைப்பின் வடிவமைப்பு, நிலையான மின்மாற்றி எண்ணெயின் தரத்தை உறுதிசெய்கிறது, பராமரிப்பு சுழற்சியை நீட்டிக்கிறது, அதே நேரத்தில், நெளி தாள் வகை ஹீட் சிங்க்களைக் கொண்ட ஒட்டுமொத்த எண்ணெய் தொட்டியானது பாஸ்பேட்டிங் மற்றும் பல அடுக்கு எதிர்ப்பு துரு ஸ்ப்ரேயிங் செயல்முறைகளைப் பயன்படுத்தி தயாரிக்கப்படுகிறது, இது சிறந்த வானிலை எதிர்ப்பைக் கொண்டுள்ளது.

 பவர் டிரான்ஸ்பார்மர் 200kva 15kv முதல் 0.4kv இன் இணைப்புக் குழு Dyn11 ஆகும், இது பவர் கிரிட்டில் ஹார்மோனிக்ஸ் தாக்கத்தைக் குறைக்கிறது மற்றும் மின்சார விநியோக தரத்தை மேம்படுத்துகிறது.

தொழில்நுட்ப அளவுரு:

கே: தொழிற்சாலையை விட்டு வெளியேறும் முன் 200kva மின்மாற்றி 15kv முதல் 0.4kv வரை எந்த ஆய்வுப் பொருட்களை மேற்கொள்ள வேண்டும்?

ப: மின்மாற்றியின் நிலையான மற்றும் திறமையான செயல்பாட்டை உறுதி செய்வதற்காக, மின்மாற்றி உற்பத்தி செய்யப்படுவதற்கு முன்பு அதன் மீது தொடர்ச்சியான சோதனைகள் நடத்தப்படும். DC எதிர்ப்பு சோதனைக்கு, உயர் மற்றும் குறைந்த மின்னழுத்தத்தின் மூன்று கட்ட முறுக்குகளின் DC எதிர்ப்பை அளவிடவும், மூன்று கட்ட சமநிலை விகிதத்தை சரிபார்த்து, உடைந்த கம்பிகள் மற்றும் மோசமான சாலிடரிங் சரிசெய்தல். மின்னழுத்த விகித சோதனைக்கு, உண்மையான 15kV/0.4kV விகிதத்தை அளவிடவும், குழாய் நிலையின் துல்லியத்தை உறுதிப்படுத்தவும் மற்றும் திருப்பங்களின் எண்ணிக்கையில் எந்த பிழையும் இல்லை. இன்சுலேஷன் ரெசிஸ்டன்ஸ் சோதனைக்கு, உயர் மற்றும் குறைந்த மின்னழுத்தம் மற்றும் உயர் மற்றும் குறைந்த மின்னழுத்தம் மற்றும் தரைக்கு இடையே உள்ள இன்சுலேஷனை அளவிட பல செயல்பாட்டு மீட்டரைப் பயன்படுத்தவும், மேலும் இன்சுலேஷன் தகுதியானதா என்பதைத் தீர்மானிக்கவும். மின் அதிர்வெண் தாங்கும் மின்னழுத்த சோதனையானது, உயர் மற்றும் குறைந்த மின்னழுத்தத்திற்கு இடையே, தரைக்கு குறைந்த மின்னழுத்தத்திற்கு இடையே, மற்றும் உயர் மற்றும் குறைந்த மின்னழுத்தத்திற்கு இடையே, காப்பு வலிமையை மதிப்பிடுவதற்கு, தாங்கும் மின்னழுத்த சோதனையை கடந்து செல்கிறது.

கே: புதிதாக நிறுவப்பட்ட அல்லது 200kva க்கு 15kv முதல் 0.4kv வரை இழுத்துச் செல்லும் மின்மாற்றிகள் இயக்கப்படுவதற்கு முன், உந்துவிசை மூடும் சோதனையை நடத்துவது ஏன் அவசியம்?

ப:பவர் கிரிட்டில் சுமை இல்லாத மின்மாற்றிகளை அகற்றுவது மின்னழுத்தத்திற்கு மேல் செயல்படும். ஒரு சிறிய மின்னோட்ட கிரவுண்டிங் அமைப்பில், இந்த ஓவர் வோல்டேஜின் வீச்சு, மதிப்பிடப்பட்ட கட்ட மின்னழுத்தத்தை விட 3 முதல் 4 மடங்கு வரை அடையலாம்; ஒரு பெரிய கிரவுண்டிங் அமைப்பில், செயல்பாட்டு மேல் மின்னழுத்தத்தின் வீச்சு மதிப்பிடப்பட்ட கட்ட மின்னழுத்தத்தை விட 3 மடங்கு அதிகமாக இருக்கும். எனவே, மின்மாற்றியின் இன்சுலேஷன் மதிப்பிடப்பட்ட மின்னழுத்தத்தையும், செயல்பாட்டின் போது செயல்படும் ஓவர் வோல்டேஜையும் தாங்குமா என்பதைச் சோதிப்பதற்காக, 200kva 15kv முதல் 0.4kv வரையிலான ஆற்றல் மின்மாற்றிகளை இயக்குவதற்கு முன், பல உந்துவிசை மூடல் சோதனைகள் நடத்தப்பட வேண்டும்.

கூடுதலாக, சுமை இல்லாத மின்மாற்றி செயல்படும் போது, ​​ஒரு உற்சாக அலை மின்னோட்டம் உருவாக்கப்படும், இதன் மதிப்பு மதிப்பிடப்பட்ட மின்னோட்டத்தை விட 6 முதல் 8 மடங்கு வரை அடையும். தூண்டுதல் எழுச்சி மின்னோட்டம் ஒரு பெரிய எலக்ட்ரோடைனமிக் விசையை உருவாக்கும் என்பதால், இம்பல்ஸ் க்ளோசிங் சோதனையை நடத்துவது 200kva பவர் டிரான்ஸ்பார்மர்களின் இயந்திர வலிமையை 15kv முதல் 0.4kv வரை பரிசீலிக்க ஒரு சிறந்த நடவடிக்கையாகும்.
