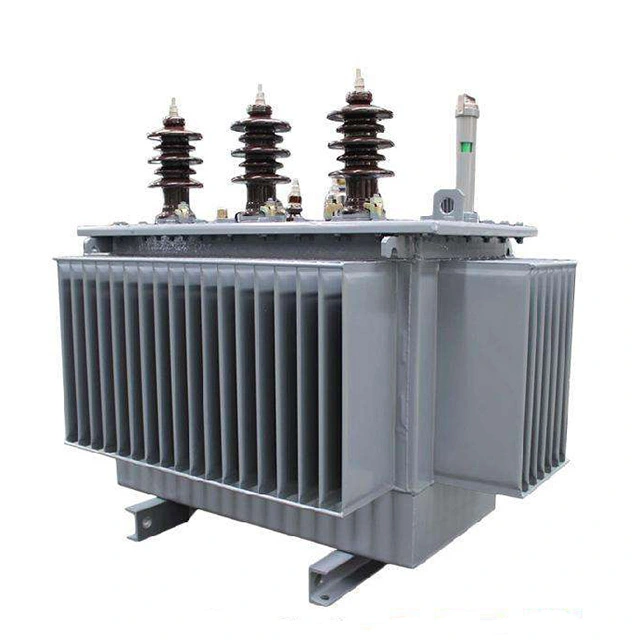

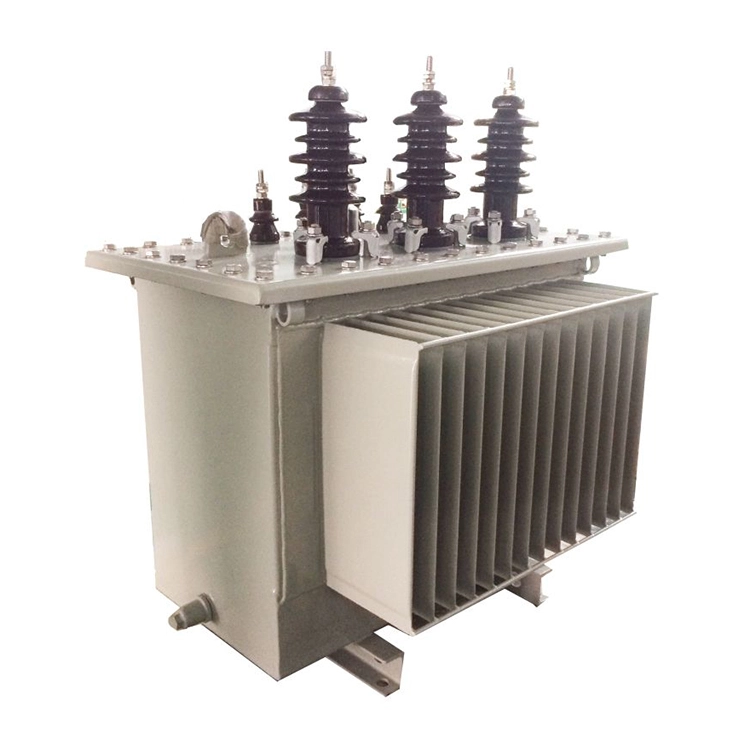

80kva 3 பேஸ் ஸ்டெப் அப் பவர் டிரான்ஸ்பார்மர்கள் 415v முதல் 11kv வரை முதன்மை முறுக்கு மூலம் 415V குறைந்த மின்னழுத்த மாற்று மின்னோட்டத்தைப் பெறுகிறது. காந்தப்புலம் செறிவூட்டப்பட்டு முதன்மை முறுக்கிலிருந்து இரண்டாம் நிலை முறுக்குக்கு லேமினேட் செய்யப்பட்ட இரும்புக் கோர் மூலம் இயக்கப்படுகிறது, மேலும் உயர் மின்னழுத்தம் 11kV ஒப்பீட்டளவில் குறைந்த மாற்று மின்னோட்டம் வெளியீடு ஆகும்.
80kva 3 பேஸ் ஸ்டெப் அப் பவர் டிரான்ஸ்பார்மர்கள் 415v முதல் 11kv வரை நீண்ட பவர் டிரான்ஸ்மிஷன், ஃபோட்டோவோல்டாயிக்/காற்று மின்சாரத்தின் கட்டம் இணைப்பு மற்றும் தொழில்துறை உயர் மின்னழுத்த மின்சாரம் ஆகியவை முக்கியமாகப் பயன்படுத்தப்படுகின்றன. ஐஈசி 60076/ஜிபி 1094 தரநிலைகளுடன் இணங்கும் ஆயில் மிர்வுட், செப்பு முறுக்குகள் மற்றும் Dyn11 இணைப்பு ஆகியவை பொதுவான வகைகளில் அடங்கும்.
|
தயாரிப்பு பெயர் |
80kva 3 ஃபேஸ் ஸ்டெப் அப் பவர் டிரான்ஸ்பார்மர்கள் 415v முதல் 11kv |
|
குறைந்த மின்னழுத்தம் |
415 வி |
|
உயர் மின்னழுத்தம் |
11 கே.வி |
|
Uk |
4% |
|
கணினி அதிர்வெண் |
50 ஹெர்ட்ஸ் |
|
திறந்த-சுற்று இழப்பு |
0.18 kW |
|
சுமை இழப்பு |
1.25 kW |
|
தட்டுதல் வரம்பு |
±2×2.5% |
|
முக்கிய பொருள் |
உயர்தர குளிர் உருட்டப்பட்ட சிலிக்கான் ஸ்டீல் தாள்கள் |
|
இணைப்பு குழு |
Dyn11 / Yy0 |
மின்மாற்றி சாதாரணமாக செயல்படுவதை உறுதிசெய்ய, பின்வரும் சோதனைகள் அடிக்கடி மேற்கொள்ளப்பட வேண்டும்:
(1) வெப்பநிலை சோதனை. மின்மாற்றியின் இயக்க நிலை இயல்பானதா மற்றும் வெப்பநிலை நிலை மிகவும் முக்கியமானது. விதிமுறைகளின்படி, மேல் அடுக்கு எண்ணெய் வெப்பநிலை 85 ° C ஐ விட அதிகமாக இருக்கக்கூடாது (வெப்பநிலை உயர்வு 55 ° C ஐ விட அதிகமாக இருக்கக்கூடாது). பொதுவாக, மின்மாற்றிகளில் பிரத்யேக வெப்பநிலை அளவீட்டு சாதனங்கள் பொருத்தப்பட்டிருக்கும்.
(2)சுமை சோதனை. 415v முதல் 11kv வரையிலான 80kva 3 கட்ட ஸ்டெப் அப் பவர் டிரான்ஸ்பார்மர்களின் பயன்பாட்டு விகிதத்தை மேம்படுத்தவும், மின் இழப்பைக் குறைக்கவும், செயல்பாட்டின் போது மின்மாற்றி தாங்கக்கூடிய உண்மையான மின்சாரம் வழங்கல் திறனைக் கண்டறிய வேண்டும். வழக்கமாக ஒவ்வொரு பருவத்தின் உச்ச மின் நுகர்வுக் காலத்திலும் அளவீட்டுப் பணி மேற்கொள்ளப்படுகிறது, மேலும் அம்மீட்டரில் உள்ள க்ளாம்பைப் பயன்படுத்தி நேரடியாக அளவிடப்படுகிறது. மின்மாற்றியின் மதிப்பிடப்பட்ட மின்னோட்டத்தில் தற்போதைய மதிப்பு 70 முதல் 80% ஆக இருக்க வேண்டும். இந்த வரம்பை மீறினால், அது அதிக சுமைகளைக் குறிக்கிறது மற்றும் உடனடியாக சரிசெய்யப்பட வேண்டும்.
(3) மின்னழுத்த சோதனை. மின்னழுத்த மாறுபாடு வரம்பு மதிப்பிடப்பட்ட மின்னழுத்தத்தில் ±5% க்குள் இருக்க வேண்டும். இந்த வரம்பை மீறினால், குறிப்பிட்ட வரம்பிற்குள் மின்னழுத்தத்தைக் கொண்டுவர, சரிசெய்தலுக்கு, குழாய் மாற்றி பயன்படுத்தப்பட வேண்டும். பொதுவாக, இரண்டாம் நிலை முறுக்கு முனைய மின்னழுத்தம் மற்றும் இறுதிப் பயனரின் முனைய மின்னழுத்தம் வோல்ட்மீட்டரைப் பயன்படுத்தி அளவிடப்படுகிறது.
(4)இன்சுலேஷன் எதிர்ப்பு சோதனை. 80kva 3 பேஸ் ஸ்டெப் அப் பவர் டிரான்ஸ்பார்மர்கள் 415v முதல் 11kv வரை இயல்பான இயக்க நிலையில் வைத்திருக்க, இன்சுலேஷன் வயதான மற்றும் விபத்துகளைத் தடுக்க இன்சுலேஷன் ரெசிஸ்டன்ஸ் சோதனை நடத்தப்பட வேண்டும். சோதனையின் போது, மின்மாற்றியின் செயல்பாட்டை நிறுத்த முயற்சிக்கவும் மற்றும் மின்மாற்றியின் இன்சுலேஷன் எதிர்ப்பு மதிப்பை அளவிட ஒரு மெகோஹம்மீட்டரைப் பயன்படுத்தவும். அளவிடப்பட்ட எதிர்ப்பானது முந்தைய அளவிடப்பட்ட மதிப்பில் 70% க்கும் குறைவாக இருக்கக்கூடாது. மெகாஹம்மீட்டரைத் தேர்ந்தெடுக்கும்போது, குறைந்த மின்னழுத்த சுருள் 500v மின்னழுத்த அளவைப் பயன்படுத்தலாம்.
