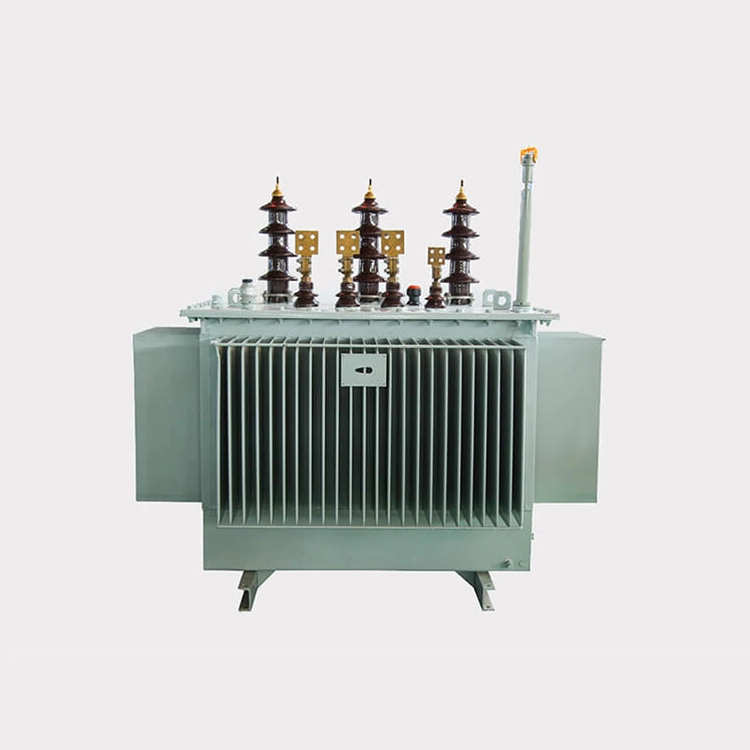

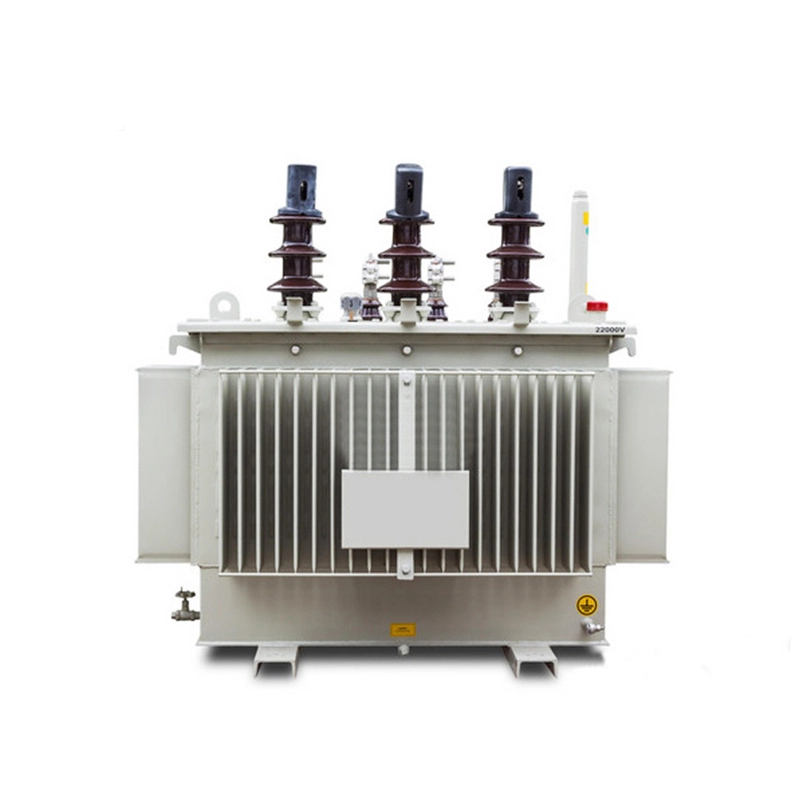

22kv முதல் 400v 200kva பவர் டிரான்ஸ்ஃபார்மர்

22kv முதல் 400v 200kva ஆற்றல் மின்மாற்றி என்பது ஆற்றல் பரிமாற்றம் மற்றும் விநியோகத் துறையில் ஒரு தவிர்க்க முடியாத முக்கிய மின் சாதனமாகும். இது மின்காந்த தூண்டல் கொள்கையின் அடிப்படையில் மின்னழுத்த மாற்றம் மற்றும் ஆற்றல் பரிமாற்றத்தை அடைகிறது. உபகரணங்கள் முக்கியமாக ஒரு கோர், முறுக்குகள், வெப்பச் சிதறல் அமைப்பு மற்றும் பாதுகாப்பு பாதுகாப்பு கூறுகள், நிலையான அமைப்பு மற்றும் நம்பகமான செயல்பாடு ஆகியவற்றைக் கொண்டுள்ளது.

22kv முதல் 400v 200kva பவர் டிரான்ஸ்பார்மர் உயர்தர குளிர் உருட்டப்பட்ட உயர் காந்த ஊடுருவக்கூடிய சிலிக்கான் எஃகு தாள்களை பொருளாகப் பயன்படுத்துகிறது மற்றும் 45°முழு சாய்வு பல நிலை முற்போக்கான லேமினேட்டிங் செயல்முறையை ஏற்றுக்கொள்கிறது.

குறைந்த மின்னழுத்த முறுக்கு 22kv முதல் 400v 200kva பவர் டிரான்ஸ்பார்மருக்கு, தாமிர கம்பிகளைப் பயன்படுத்தும் சிறிய திறன் கொண்டவை தவிர, பொதுவான அமைப்பு செப்புத் தாளுடன் ஒரு உருளை வடிவ காயம் ஆகும்; உயர் மின்னழுத்த முறுக்கு பல அடுக்கு உருளை அமைப்பைப் பயன்படுத்துகிறது, காகிதத்தால் மூடப்பட்ட தட்டையான கம்பிகள் அல்லது பற்சிப்பி கம்பிகளைப் பயன்படுத்துகிறது.

அதே முறுக்கு நுட்பத்தைப் பயன்படுத்துவதன் மூலமும், அதிவேக முறுக்கு இயந்திரத்தைப் பயன்படுத்துவதன் மூலமும், முறுக்கு பதற்றம் மாறாமல் இருப்பதையும், கம்பி கட்டு நெருக்கமாக அமைக்கப்பட்டிருப்பதையும் உறுதிசெய்கிறது, இதன் மூலம் சமநிலையான ஆம்பியர் டர்ன் விநியோகம், குறைந்த கசிவு காந்தப்புலம், அதிக இயந்திர வலிமை மற்றும் வலுவான ஷார்ட் சர்க்யூட் திறன் ஆகியவற்றை அடைகிறது.

தொழில்நுட்ப அளவுரு:

அம்சங்கள்:

1.உயர் திறன் மற்றும் ஆற்றல் சேமிப்பு

GB/T6451 தரநிலையுடன் ஒப்பிடும்போது 22kv முதல் 400v 200kva ஆற்றல் மின்மாற்றியின் சராசரி சுமை இழப்பு 30% குறைக்கப்படுகிறது, சராசரி சுமை இழப்பு 25% குறைக்கப்படுகிறது, மற்றும் இயக்கச் செலவு சராசரியாக 20% குறைக்கப்படுகிறது.

2.உயர் நம்பகத்தன்மை

22kv முதல் 400v 200kva பவர் டிரான்ஸ்பார்மர்கள் வலுவான ஆன்டி ஷார்ட் சர்க்யூட் திறனுடன் முழுமையாக சீல் செய்யப்பட்ட கட்டமைப்பு வடிவமைப்பு ஆக்சிஜனையும் ஈரப்பதத்தையும் உள்ளே நுழைவதைத் தடுக்கும், இன்சுலேஷன் வயதானதை மெதுவாக்கும் மற்றும் சேவை ஆயுளை நீட்டிக்கும்.

3. நீண்ட ஆயுள் மற்றும் பராமரிப்பு இல்லாத செயல்பாடு

சாதாரண பயன்பாட்டு காலத்தில், மின்மாற்றி எண்ணெயை மாற்ற வேண்டிய அவசியமில்லை. பராமரிப்பு செலவு குறைவாக உள்ளது மற்றும் வடிவமைப்பு ஆயுட்காலம் 20 ஆண்டுகளுக்கு மேல் இருக்கலாம்.

கே: 22kv முதல் 400v 200kva பவர் டிரான்ஸ்பார்மரின் எண்ணெய் தொட்டியின் கட்டமைப்பு மற்றும் சீல் செய்யும் முறை என்ன? எரிபொருள் தொட்டியின் மேற்பரப்பு எவ்வாறு சிகிச்சையளிக்கப்படுகிறது?

A:முழுமையாக சீல் செய்யப்பட்ட அமைப்புடன் கூடிய நெளி எண்ணெய் தொட்டி (தொட்டியின் விளிம்பை வெல்டிங் செய்யலாம் அல்லது போல்ட் செய்யலாம்) ஏற்றுக்கொள்ளப்படுகிறது. குளிர்ந்த உருட்டப்பட்ட எஃகு தகடுகளை மடிப்பதன் மூலம் நெளி தகடுகள் உருவாகின்றன, அவை வெப்பச் சிதறல் மற்றும் மீள் சிதைவு மூலம் எண்ணெய் அளவை சரிசெய்தல் செயல்பாடுகளைக் கொண்டுள்ளன, மேலும் எண்ணெய் தேக்கத்தை மாற்றலாம். மேலும் சீல் செய்யும் தொழில்நுட்பத்தைப் பொறுத்தவரை, இறக்குமதி செய்யப்பட்ட அரை திரவ சிலிகான் 22kv முதல் 400v 200kva பவர் டிரான்ஸ்பார்மரின் சீல் பொருளாகப் பயன்படுத்தப்படுகிறது, இது அதிக வெப்பநிலையைத் தாங்கக்கூடியது மற்றும் எளிதில் வயதாகாது, மேலும் நல்ல சீல் செய்யும் செயல்திறன் கொண்டது. அனைத்து ஃபாஸ்டென்சர்களும் சுய லாக்கிங் எதிர்ப்பு தளர்த்த நட்டுகளைப் பயன்படுத்துகின்றன.

மேலும், எண்ணெய் தொட்டியானது 150μm க்கும் அதிகமான பெயிண்ட் ஃபிலிம் தடிமன் கொண்ட, அரிப்பு எதிர்ப்பு, வானிலை எதிர்ப்பு மற்றும் வயதான எதிர்ப்பு பண்புகளை வழங்கும், மணல் வெடிப்பு துரு அகற்றுதல் மற்றும் மின்னியல் தூள் தெளித்தல் (எபோக்சி பிசின் அல்லது அக்ரிலிக் பிசின் பூச்சுகள் போன்றவை) மூலம் சிகிச்சையளிக்கப்படுகிறது.
