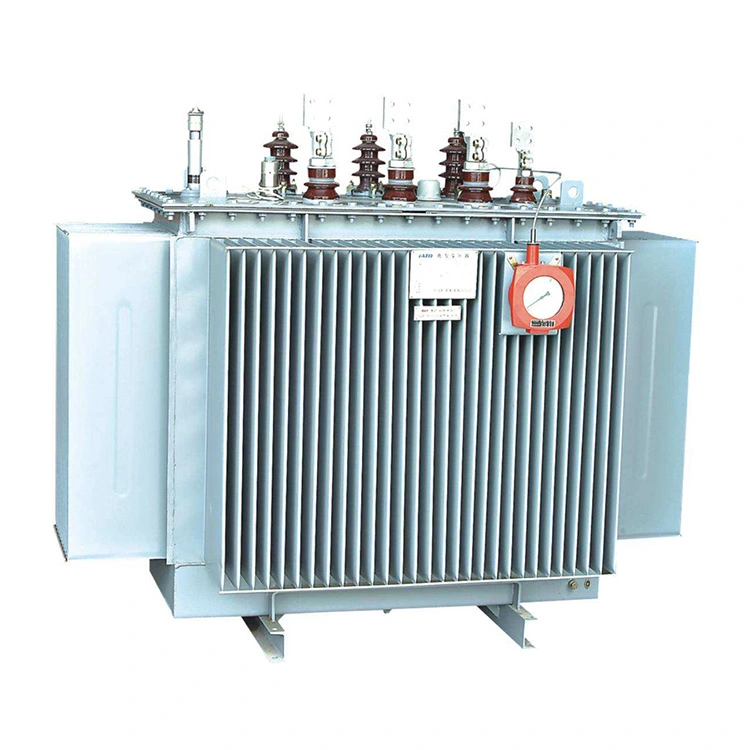

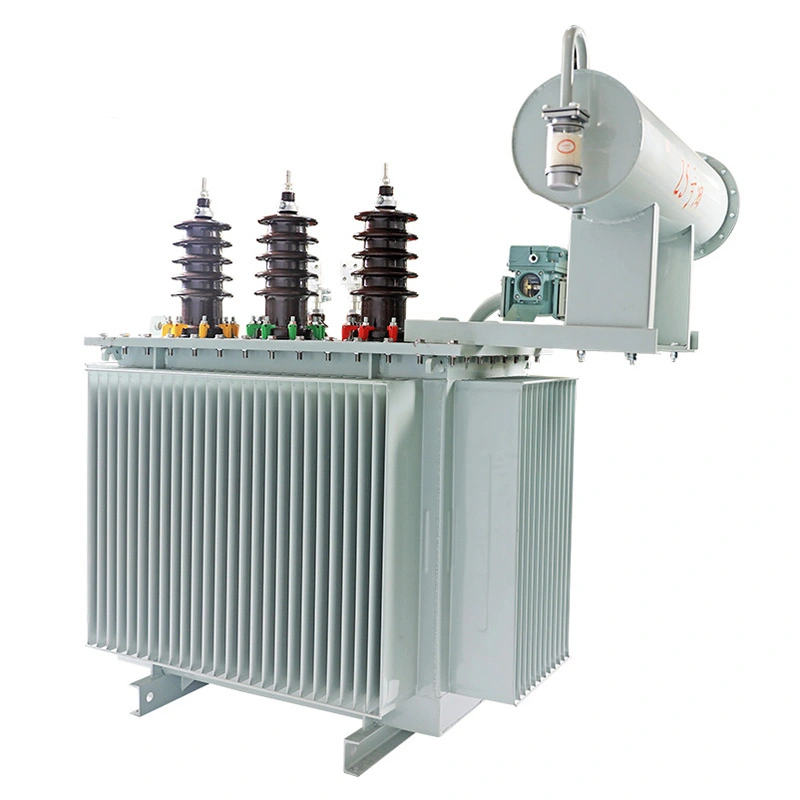

1000kva விநியோக மின்மாற்றி 11 முதல் 33kv என்பது ஒரு முக்கிய நடுத்தர மின்னழுத்த மின் சாதனமாகும், இது IEC 60076 மற்றும் GB 1094 தரநிலைகளுக்கு ஏற்ப தயாரிக்கப்படுகிறது. இது 11kV உள்ளீட்டு சக்தியை 33kV வெளியீட்டாக மாற்றுகிறது, மின்னழுத்த நிலைகளுக்கு இடையே ஆற்றல் பரிமாற்றத்தை உணர்ந்து, தொழில்துறை பூங்காக்கள், மின் நிலையங்கள், கிராமப்புற கட்டத்தை மேம்படுத்துதல் மற்றும் பெரிய தொழில் நிறுவனங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.
YNd11 திசையன் குழு, CRGO சிலிக்கான் ஸ்டீல் கோர் மற்றும் தூய செப்பு முறுக்குகள், 1000kva விநியோக மின்மாற்றி 11 முதல் 33kv வரை குறைந்த ஆற்றல் நுகர்வு, வலுவான ஓவர்லோட் திறன் மற்றும் நிலையான செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது. ±2×2.5% சுமை மின்னழுத்த ஒழுங்குமுறை இல்லாமல், இது நிலையான வெளியீட்டை உறுதி செய்கிறது, மேலும் அதன் ஹெர்மீடிக் சீல் செய்யப்பட்ட அமைப்பு உட்புற மற்றும் வெளிப்புற நிறுவலுக்கு ஏற்றது, பல்வேறு காட்சிகளுக்கு நம்பகமான சக்தி ஆதரவை வழங்குகிறது.
1000kva விநியோக மின்மாற்றி 11 முதல் 33kv அதிக மின்னழுத்த மின் கட்டங்களின் மின்னழுத்தத்தை அதிகரிக்கும் காட்சிகளில் முக்கியமாகப் பயன்படுத்தப்படுகிறது.
1.தொழில் பூங்காக்கள், பெரிய தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள்: தங்கள் சொந்த மின் உற்பத்தி நிலையங்கள் மூலம் உற்பத்தி செய்யப்படும் 11 kv மின்சாரம் அல்லது மின் கட்டத்திலிருந்து பெறப்பட்ட 33 kv உயர் மின்னழுத்த சக்தியாக உள் மின் பரிமாற்றம் மற்றும் பெரிய உபகரணங்களுக்கு மின்சாரம் வழங்குதல்.
2.மின்நிலையங்கள் மற்றும் துணை மின்நிலையங்கள்: மின்னழுத்தத்தை அதிகரிக்கும் கருவியாகப் பயன்படுகிறது, ஜெனரேட்டர்கள் மூலம் உருவாக்கப்படும் குறைந்த மின்னழுத்த சக்தியை 33 kv உயர் மின்னழுத்த சக்தியாக மாற்றி நடுத்தர மின்னழுத்த மின் கட்டத்துடன் இணைக்கிறது.
3.கிராமப்புற மின் கட்டத்தை மேம்படுத்துதல்: கிராமப்புற மின் கட்டத்தின் மின்னழுத்த அளவை அதிகரிக்கவும், பரிமாற்ற இழப்புகளைக் குறைக்கவும், கிராமப்புற மின் விநியோகத்தின் ஸ்திரத்தன்மையை உறுதிப்படுத்தவும்.
4.பெரிய கட்டுமான தளங்கள் மற்றும் தற்காலிக மின்சாரம் வழங்கும் திட்டங்கள்: பெரிய கட்டுமான இயந்திரங்கள் மற்றும் தற்காலிக மின் விநியோக அமைப்புகளுக்கு நிலையான 33 kv உயர் மின்னழுத்த சக்தியை வழங்குதல்.
|
பொருளின் பெயர் |
1000kva விநியோக மின்மாற்றி 11 முதல் 33kv |
|
மதிப்பிடப்பட்ட திறன் |
1000kVA |
|
மதிப்பிடப்பட்ட மின்னழுத்த விகிதம் |
11kV / 33KV |
|
மதிப்பிடப்பட்ட அதிர்வெண் |
50 ஹெர்ட்ஸ் |
|
திசையன் குழு |
YNd11 |
|
குளிரூட்டும் முறை |
ஓனான் |
|
மின்னழுத்த ஒழுங்குமுறை முறை |
என்எல்டிசி |
|
வரம்பைத் தட்டவும் |
±2×2.5% |
|
ஷார்ட் சர்க்யூட் மின்மறுப்பு (யுகே) |
6.5% (75℃) |
|
சுமை இழப்பு இல்லை (P₀) |
S11: ≤1200W; S13: ≤800W |
|
சுமை இழப்பு (Pₖ, 75℃) |
S11: ≤8500W; S13: ≤7200W |
|
சுமை மின்னோட்டம் இல்லை (I₀) |
≤1.0% |
|
மின்னழுத்த ஒழுங்குமுறை விகிதம் |
≤3.0% |
ப:இந்த 1000kva விநியோக மின்மாற்றி 11 முதல் 33kv முழுமையாக சீல் செய்யப்பட்ட அமைப்பை ஏற்றுக்கொள்கிறது. எண்ணெய் கசிவு இல்லாமல் சாதாரண செயல்பாட்டின் கீழ், அடிக்கடி எண்ணெய் நிரப்ப வேண்டிய அவசியமில்லை.
பராமரிப்பு வழிகாட்டுதல்கள்: ஒவ்வொரு 1 முதல் 2 வருடங்களுக்கும் மின்மாற்றி எண்ணெயைச் சோதிக்க மாதிரிகளை எடுத்து, முறிவு மின்னழுத்தம், ஈரப்பதம் மற்றும் அமில மதிப்பைச் சோதிக்கவும். எண்ணெய் அளவு நிலையான அளவை விட குறைவாக இருந்தால், எண்ணெய் நிறம் இருட்டாகவும், கொந்தளிப்பாகவும் இருந்தால், ஈரப்பதம் தரத்தை மீறுகிறது, அல்லது காப்பு வலிமை குறைகிறது, சரியான நேரத்தில் எண்ணெய் நிரப்புதல் அல்லது ஒட்டுமொத்த எண்ணெய் மாற்றீடு தேவைப்படுகிறது. வெவ்வேறு பிராண்டுகள் அல்லது வெவ்வேறு உற்பத்தியாளர்களின் மின்மாற்றி எண்ணெயை கலக்க இது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. எண்ணெய் மாற்றத்திற்குப் பிறகு, எண்ணெயில் உள்ள காற்றுக் குமிழ்களால் ஏற்படும் உள்ளூர் வெளியேற்றத் தவறுகளைத் தவிர்க்க, முழுமையான சோர்வு தேவைப்படுகிறது.
ப: நிலையான ஷார்ட் சர்க்யூட் மின்மறுப்பு 6.5% ஆக அமைக்கப்பட்டுள்ளது. இந்த மதிப்பு 1000kva விநியோக மின்மாற்றி 11 முதல் 33kv நிலைக்கான தேசிய தரநிலை மற்றும் IEC நிலையான அமைப்பாகும். அதை தன்னிச்சையாக மாற்ற முடியாது.
முக்கிய வடிவமைப்பு முக்கியத்துவம் இதில் உள்ளது: முதலாவதாக, இது கிரிட் ஷார்ட் சர்க்யூட் பிழைகளின் போது உச்ச மின்னோட்ட மின்னோட்டத்தை திறம்பட கட்டுப்படுத்துகிறது, மின்மாற்றி முறுக்குகள் மற்றும் மையத்தில் ஷார்ட் சர்க்யூட் எலக்ட்ரோமோட்டிவ் விசையின் தாக்கத்தை குறைக்கிறது மற்றும் முறுக்கு சிதைவு மற்றும் மைய சேதம் போன்ற பெரிய தவறுகளைத் தவிர்க்கிறது; இரண்டாவதாக, இது நடுத்தர மின்னழுத்த கட்டத்தின் ஷார்ட் சர்க்யூட் திறனுடன் பொருந்துகிறது, அப்ஸ்ட்ரீம் மற்றும் கீழ்நிலை சுவிட்ச் கியர் மற்றும் ரிலே பாதுகாப்பு சாதனங்களின் அமைப்புகளின் துல்லியமான ஒருங்கிணைப்பை உறுதிசெய்கிறது, பிழைகள் அதிக அளவில் ட்ரிப்பிங்கைத் தடுக்கிறது மற்றும் முழு நடுத்தர மின்னழுத்த விநியோக அமைப்பின் ஸ்திரத்தன்மைக்கு உத்தரவாதம் அளிக்கிறது; மூன்றாவதாக, இது 1000kva விநியோக மின்மாற்றியின் 11 முதல் 33kv மின்னழுத்த சரிசெய்தல் விகிதத்தைக் கட்டுப்படுத்துகிறது, சுமை ஏற்ற இறக்கங்களின் போது அதிகப்படியான மின்னழுத்த விலகலைத் தவிர்க்கிறது, மேலும் மின்சாரம் வழங்கல் தரம் தரநிலைகளை அடைவதை உறுதி செய்கிறது.
