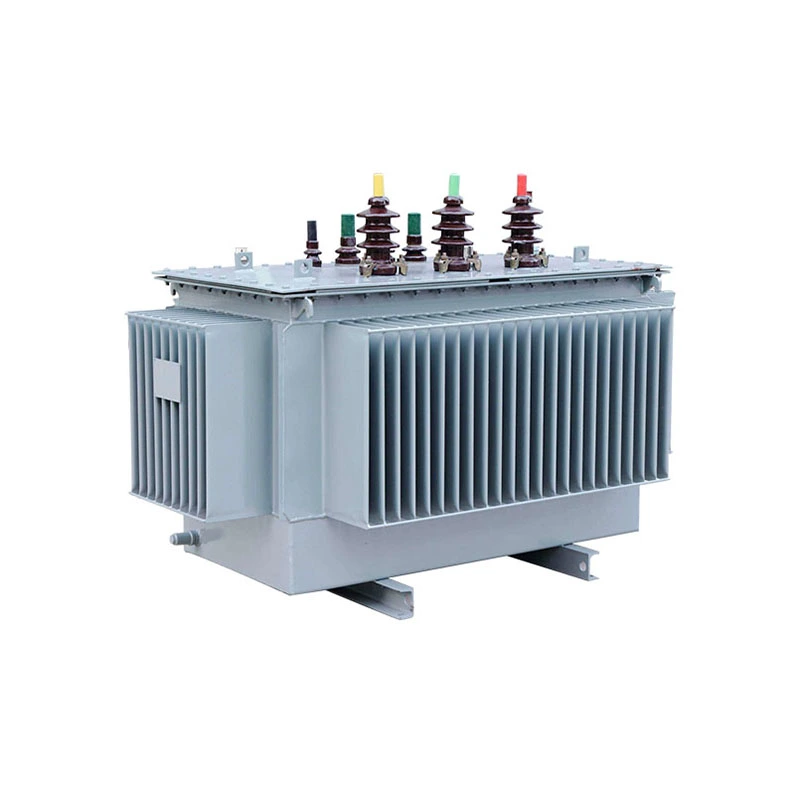

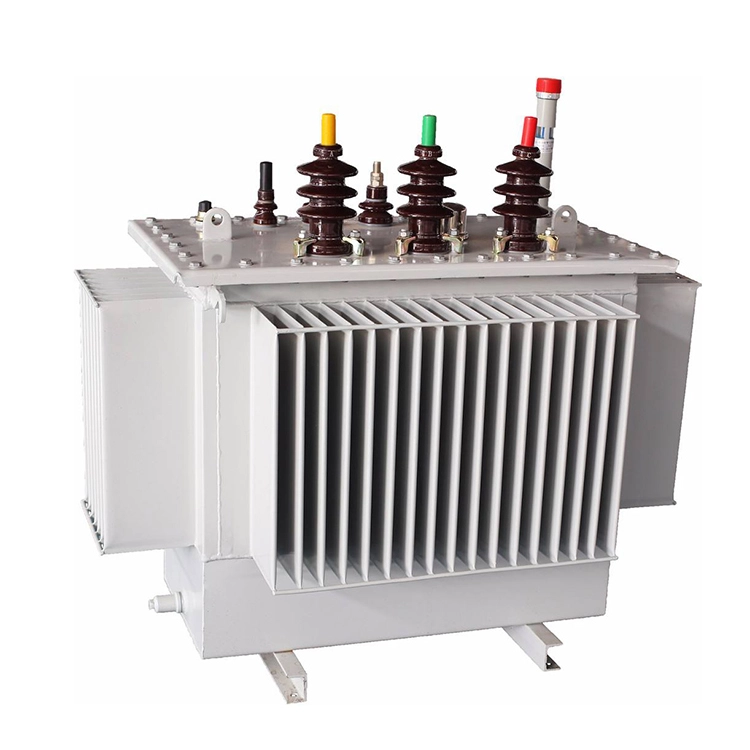

துருவத்தில் பொருத்தப்பட்ட விநியோக மின்மாற்றி 200kva

இந்த துருவத்தில் பொருத்தப்பட்ட விநியோக மின்மாற்றி 200kva முக்கியமாக மூன்று கட்ட வடிவமைப்பை ஏற்றுக்கொள்கிறது. வழக்கமான மதிப்பிடப்பட்ட மின்னழுத்த சேர்க்கைகளில் 10/0.4kV, 11/0.4kV, 11/0.433kV, 22/0.433kV, 33/0.4kV போன்றவை அடங்கும், பல்வேறு பிராந்திய மின் கட்டங்களுக்கு ஏற்ற பல்வேறு விருப்பங்களை உள்ளடக்கியது. ±5% அல்லது ±2×2.5% மின்னழுத்த ஒழுங்குமுறை வரம்புடன், எந்த உற்சாகமான மின்னழுத்த ஒழுங்குமுறையுடன் சாதனம் தரநிலையாக பொருத்தப்பட்டுள்ளது. இணைப்பு குழுவை Dyn11 அல்லது Yyn0 ஆக தேர்ந்தெடுக்கலாம்.

50Hz நிபந்தனைகளின் கீழ், 10kV உயர் மின்னழுத்தப் பக்கத்தில் மதிப்பிடப்பட்ட மின்னோட்டம் தோராயமாக 11.55A ஆகவும், 11kV உயர் மின்னழுத்தப் பக்கத்தில் தோராயமாக 10.50A ஆகவும், 0.4kV குறைந்த மின்னழுத்தப் பக்கத்தில் மதிப்பிடப்பட்ட மின்னோட்டம் தோராயமாக 288 ஆகவும் இருக்கும். வழக்கமான ஷார்ட் சர்க்யூட் மின்மறுப்பு 4% ஆகும். அதே நேரத்தில், மின்னழுத்தம், இணைப்புக் குழு போன்றவற்றிற்கான பயனர் தேவைகளுக்கு ஏற்ப இது தனிப்பயனாக்கப்படலாம். ஆற்றல் திறன் சாதாரண இழப்பு, குறைந்த இழப்பு மற்றும் உருவமற்ற அலாய் தொடர் தயாரிப்புகளிலிருந்து தேர்ந்தெடுக்கப்படலாம்.

தொழில்நுட்ப அளவுரு:

நன்மைகள்:

துருவத்தில் பொருத்தப்பட்ட விநியோக மின்மாற்றி 200kva  மற்றும் பேட் பொருத்தப்பட்ட வகைக்கு இடையே ஏதேனும் வேறுபாடுகள் உள்ளதா?

1. கம்பத்தில் பொருத்தப்பட்ட விநியோக மின்மாற்றி 200kva  தரையிலிருந்து ஒரு குறிப்பிட்ட உயரத்தில் பயன்பாட்டுக் கம்பத்தில் பொருத்தப்பட்டுள்ளது. இது மதிப்புமிக்க நில வளங்களை ஆக்கிரமிக்கவில்லை மற்றும் தரை இடத்தில் சிறிய தாக்கத்தை ஏற்படுத்துகிறது. திண்டு ஏற்றப்பட்ட மின்மாற்றி ஒரு கான்கிரீட் அடித்தளத்தில் வைக்கப்படுகிறது, இது ஒரு குறிப்பிட்ட பகுதி தேவைப்படுகிறது.

2.இது காற்றில் இடைநிறுத்தப்பட்டிருப்பதால், மக்களும் விலங்குகளும் அதனுடன் தொடர்புகொள்வது குறைவு, இது ஒப்பீட்டளவில் பாதுகாப்பானது. இருப்பினும், அவ்வழியே செல்லும் போது, ​​அதிக பதற்றம் கொள்ள வேண்டிய அவசியமில்லை. சாதாரண தூரத்தை பராமரித்தால் போதுமானது. திண்டு ஏற்றப்பட்ட மின்மாற்றி ஒப்பீட்டளவில் மறைக்கப்பட்ட முறையில் நிறுவப்பட்டுள்ளது.

3.ஒவ்வொரு ஒற்றை மின்மாற்றியும் வரையறுக்கப்பட்ட மின் விநியோக வரம்பைக் கொண்டுள்ளது, பொதுவாக 5 kVA முதல் 167 kVA வரை இருக்கும். இது முக்கியமாக ஒரு வரியில் குறைந்த எண்ணிக்கையிலான பயனர்களுக்கு மின்சாரம் வழங்க பயன்படுகிறது. இருப்பினும், திண்டு பொருத்தப்பட்ட மின்மாற்றி ஒப்பீட்டளவில் பெரிய திறன் கொண்டது, 75 kVA முதல் 3000 kVA வரை.

4. நிலத்தடியில் புதைக்கப்பட்ட உபகரணங்களுடன் ஒப்பிடுகையில், இந்த மேல்நிலை நிறுவல் முறை குறைந்த பொருள் செலவுகள் மற்றும் கட்டுமான சிரமத்தைக் கொண்டுள்ளது. இது மிகவும் சிக்கனமான மற்றும் நடைமுறை மின்சாரம் வழங்கல் தீர்வு.

5.துருவத்தில் பொருத்தப்பட்ட விநியோக மின்மாற்றி 200kva பொதுவாக ஒரு உருளை ஆயில் டேங்க், இன்சுலேஷன் மற்றும் வெப்பச் சிதறலுக்காக குளிரூட்டும் எண்ணெயால் நிரப்பப்படுகிறது. மேலே உயர் மின்னழுத்த இணைப்பு முனையம் மற்றும் கீழே குறைந்த மின்னழுத்த இணைப்பு முனையம். வடிவமைப்பு மிகவும் கச்சிதமானது. பாதுகாப்பை உறுதி செய்வதற்காக, மின்னல் தாக்குதல்கள் மற்றும் ஷார்ட் சர்க்யூட்டுகளைத் தடுக்க மின்னல் தடுப்பு மற்றும் உருகிகளை இது அடிக்கடி ஒருங்கிணைக்கிறது.

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிகளின் முக்கிய பாகங்கள்

முன் மவுண்டிங் வகை எல்வி டிபி

துருவ வரி வன்பொருள்

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி

பக்க மவுண்டிங் வகை எல்வி டிபி

உபகரணங்கள் உற்பத்தி

படலம் முறுக்கு இயந்திரம்

எண்ணெய் நிரப்பும் அலகு

மின்மாற்றி அடுப்பு மற்றும் வார்ப்பு அலகு

மின்மாற்றி அடுப்பு

பரிசோதனை மையம்

செயலாக்கத்தில் உள்ள மின்மாற்றிகள்

உலர்த்துவதில் மின்மாற்றி

முறுக்கு 2ல் உள்ள மின்மாற்றி

வைண்டிங்கில் மின்மாற்றி

டிரான்ஸ்ஃப்ரோமர் அசெம்பில் உள்ளது
