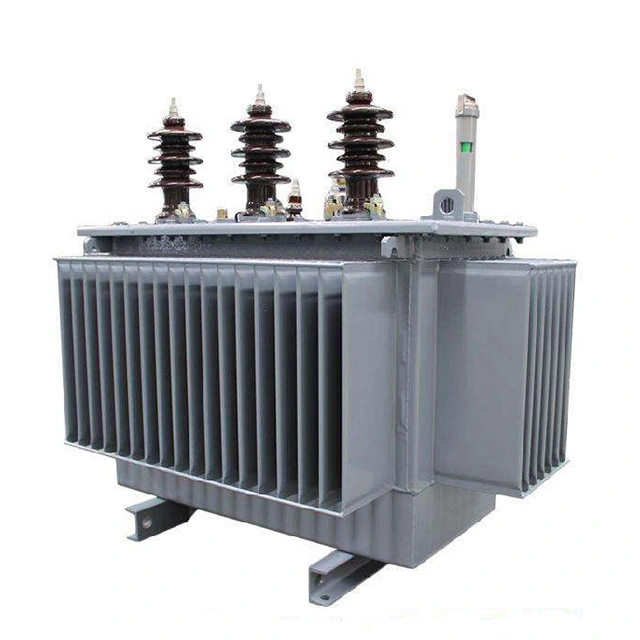

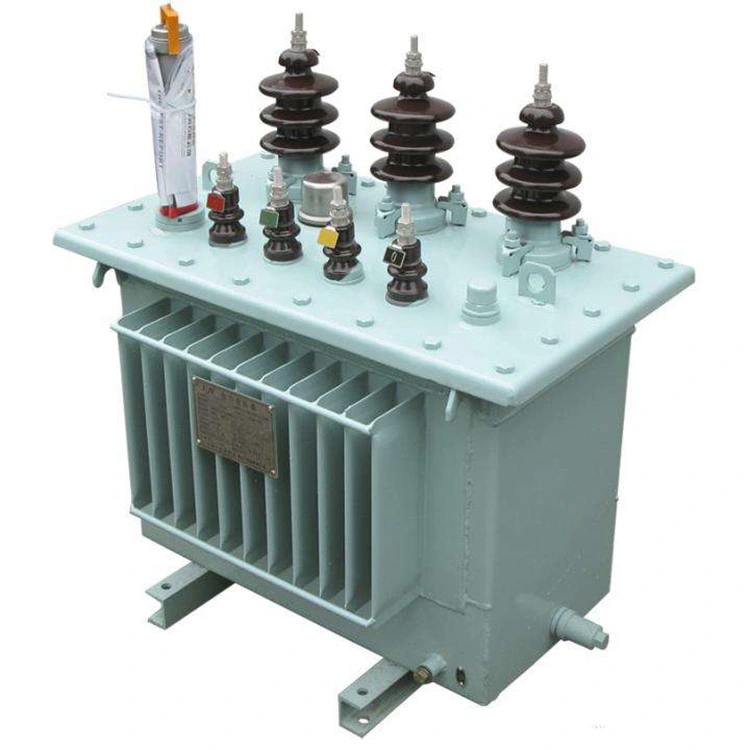

50 kva துருவ மவுண்ட் எலக்ட்ரிக்கல் டிரான்ஸ்பார்மர் குறைந்த மின்னழுத்த மின் விநியோக அமைப்புகளில் தவிர்க்க முடியாத சாதனமாகும். அதன் முக்கிய செயல்பாடுகளில் மின்னழுத்த மாற்றம், மின் தனிமைப்படுத்தல் மற்றும் கணினி பாதுகாப்பு ஆகியவை அடங்கும். இது தொழில்துறை வசதிகள், வணிக கட்டிடங்கள், குடியிருப்பு திட்டங்கள் மற்றும் உள்கட்டமைப்பு கட்டுமானங்களில் பரவலாக பயன்படுத்தப்படுகிறது.
உயர்தர சிலிக்கான் ஸ்டீல் கோர்கள் மற்றும் உயர் கடத்துத்திறன் கொண்ட செம்பு அல்லது அலுமினிய முறுக்குகள் மூலம் 50 kva துருவ மவுண்ட் எலக்ட்ரிக்கல் டிரான்ஸ்பார்மர் தயாரிக்கப்படுகிறது. இது ஒரு சிறிய அமைப்பு, குறைந்த இழப்பு, குறைந்த சத்தம் மற்றும் நிலையான செயல்பாடு ஆகியவற்றைக் கொண்டுள்ளது மற்றும் பல்வேறு இயக்க நிலைமைகளின் கீழ் நம்பகத்தன்மையுடன் செயல்பட வடிவமைக்கப்பட்டுள்ளது.
50 kva துருவ மவுண்ட் எலக்ட்ரிக்கல் டிரான்ஸ்பார்மரின் அனைத்து முறுக்குகளும் சிறந்த இன்சுலேஷன் செயல்திறன் மற்றும் கட்டமைப்பு நிலைத்தன்மையை உறுதிசெய்ய உயர்தர பொருட்களால் தயாரிக்கப்படுகின்றன. குறைந்த மின்னழுத்த முறுக்குகள் கடத்திகளைச் சுற்றி கேபிள் பேப்பரால் மூடப்பட்டிருக்கும், அதே சமயம் உயர் மின்னழுத்த முறுக்குகள் பாலியூரிதீன் எனாமல் செய்யப்பட்ட வட்ட செப்பு கம்பிகளைப் பயன்படுத்துகின்றன. இன்டர்லேயர் க்ளூ பேப்பர் பிணைப்பு, சுருள்களை ஒரு யூனிட்டாக உறுதியாக இணைக்கிறது, இது சிறந்த இன்சுலேஷன் செயல்திறனை வழங்குகிறது. இந்த தொழில்முறை முறுக்கு அமைப்பு, நீண்ட இயக்கம் மற்றும் நீண்ட தூரப் போக்குவரத்தின் போது சுருள்களை சிதைப்பது அல்லது சேதமடையச் செய்வதைத் திறம்பட தடுக்கிறது, இதன் மூலம் 50 kva துருவ மவுண்ட் மின் மாற்றியின் ஒட்டுமொத்த கட்டமைப்பின் நிலைத்தன்மை மற்றும் நம்பகத்தன்மையை உறுதி செய்கிறது.
|
பொருளின் பெயர் |
50 kva துருவத்தை ஏற்ற மின்மாற்றி |
|
கட்டங்களின் எண்ணிக்கை |
ஒற்றை கட்டம் |
|
அதிர்வெண் |
60 ஹெர்ட்ஸ் / 50 ஹெர்ட்ஸ் |
|
உயர் மின்னழுத்த (HV) பக்கம் |
7.62kV, 13.8kV, 25kV, 34.5kV போன்றவை. |
|
குறைந்த மின்னழுத்த (எல்வி) பக்கம் |
120/240V, 230/400V,240/480V |
|
இணைப்பு திசையன் குழு |
Dyn11 |
|
ஷார்ட் சர்க்யூட் மின்மறுப்பு |
2.1% முதல் 4.0% |
|
குளிரூட்டும் முறை |
ஓனான் (எண்ணெய் இயற்கை காற்று இயற்கை) |
|
காப்பு நிலை |
HV 95kV / LV 30kV |
|
சுமை இழப்பு இல்லை |
≤170 W |
|
முழு சுமை திறன் |
≥98.75% |
கே:10kV/0.4kV 50 kva துருவ மின்மாற்றியில், Yyn0 இணைப்புக் குழுவோடு ஒப்பிடும்போது, இரண்டாம் பக்க ஒற்றை கட்ட குறுகிய சுற்று மின்னோட்ட நிலை மற்றும் ஃபெரோ காந்த அதிர்வுகளை அடக்கும் திறன் ஆகியவற்றின் அடிப்படையில் Dyn11 இணைப்புக் குழுவுக்கு என்ன குறிப்பிட்ட நன்மைகள் உள்ளன?
ப:Dyn11 இணைப்பின் பூஜ்ஜிய வரிசை மின்மறுப்பு Yyn0 ஐ விட மிகக் குறைவாக உள்ளது, இது ஒற்றை கட்ட கிரவுண்டிங் ஃபால்ல்ட் மின்னோட்டத்தை கணிசமாக அதிகரிக்கிறது, பாதுகாப்பு சாதனத்தால் விரைவாகவும் நம்பகத்தன்மையுடனும் தவறுகளைக் கண்டறிந்து அகற்றுவதை எளிதாக்குகிறது மற்றும் மின்சார அதிர்ச்சி மற்றும் உபகரணங்கள் சேதமடையும் அபாயங்களைக் குறைக்கிறது.
அதே நேரத்தில், 50 kva துருவ மவுண்ட் எலக்ட்ரிக்கல் டிரான்ஸ்பார்மரின் முதன்மை பக்க டெல்டா முறுக்கு பூஜ்ஜிய வரிசை மின்னோட்டத்திற்கான ஒரு மூடிய பாதையை வழங்குகிறது, இது நடுநிலை புள்ளி சறுக்கலை திறம்பட கட்டுப்படுத்துகிறது மற்றும் கடுமையான மூன்று கட்ட மின்னழுத்த சமச்சீரற்ற தன்மையைத் தடுக்கிறது. சிஸ்டம் ஃபெரோ காந்த அதிர்வுகளை அனுபவிக்கும் போது, இந்த பாதை தணிக்கும் விளைவுகளை அளிக்கும், இது மின்னழுத்தத்தின் மீது அதிர்வுகளின் வீச்சையும் கால அளவையும் கணிசமாகக் குறைக்கிறது. மேலும், Dyn11 ஆனது 3வது ஹார்மோனிக் மின்னோட்டத்தை அப்ஸ்ட்ரீம் பவர் கிரிட்டில் உட்செலுத்துவதைத் தடுக்கலாம், ஹார்மோனிக் பெருக்கம் மற்றும் மின்தேக்கி பேங்க் ஓவர்லோடைத் தவிர்க்கலாம், மேலும் 10kV/0.4kV 50 kva துருவ மின்மாற்றியின் கூடுதல் வெப்பநிலை உயர்வைக் குறைக்கலாம் மற்றும் இன்சுலேஷனின் வயதான வேகத்தைக் குறைக்கலாம்.
எனவே, 50 kva துருவ மவுண்ட் மின் டிரான்ஸ்பார்மர்கள் அதிக அளவு ஒற்றை-கட்ட சுமைகள், நேரியல் அல்லாத சுமைகள் அல்லது நீண்ட கிராமப்புற மின் இணைப்புகள் உள்ள பகுதிகளுக்கு சேவை செய்யும் காட்சிகளுக்கு, Dyn11 பாதுகாப்பு, சக்தி தரம் மற்றும் உபகரணங்களின் ஆயுட்காலம் ஆகியவற்றின் அடிப்படையில் குறிப்பிடத்தக்க நன்மைகளைக் கொண்டுள்ளது.
