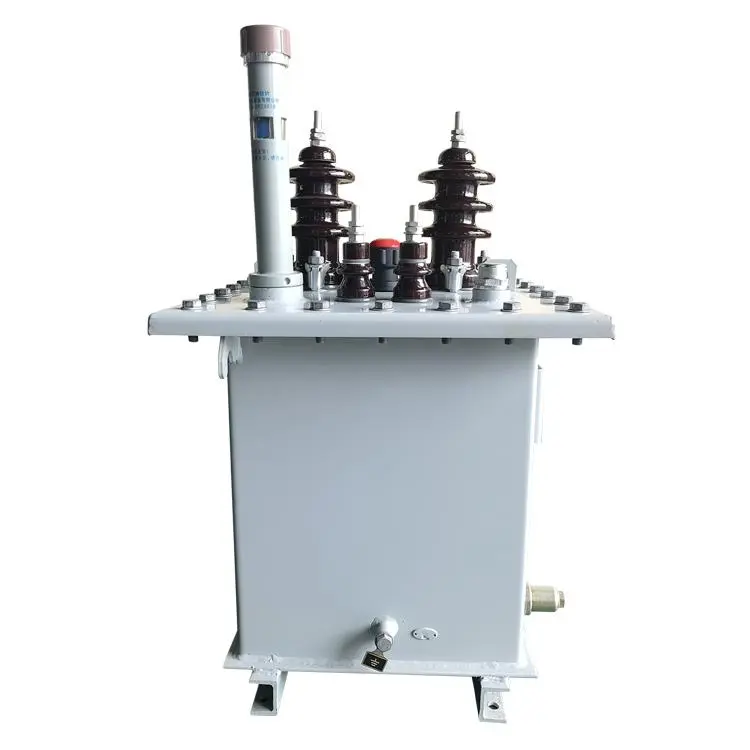

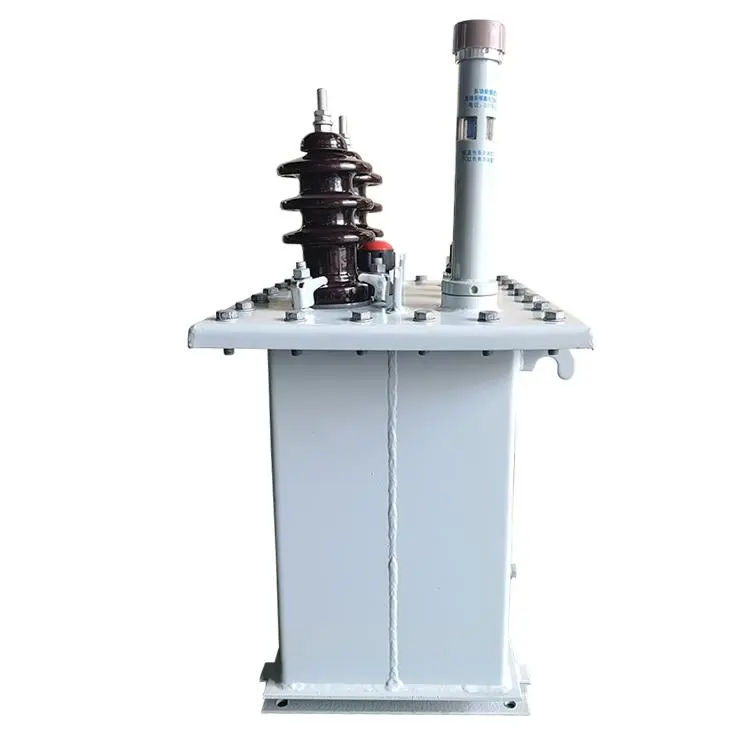

11 Kv துருவ மவுண்ட் டிஸ்ட்ரிபியூஷன் டிரான்ஸ்ஃபார்மர் ஒற்றை கட்டம்

11 kv துருவ விநியோக மின்மாற்றி ஒற்றை கட்டமானது மேல்நிலை மின் விநியோக அமைப்புகளுக்கான ஒரு சிறிய மற்றும் உயர் செயல்திறன் தீர்வாகும். இது 11kV இன் முதன்மை மின்னழுத்தத்தை 220V அல்லது 415V போன்ற நிலையான இரண்டாம் நிலை மின்னழுத்தங்களுக்கு குறைக்கலாம், இறுதி பயனர்களுக்கு பாதுகாப்பான மற்றும் நம்பகமான சக்தியை வழங்குகிறது.

சிறந்த தரமான சிலிக்கான் ஸ்டீல் கோர்கள் மற்றும் தாமிரம் அல்லது அலுமினிய முறுக்குகளைப் பயன்படுத்தி, 11 kv துருவ மவுண்ட் விநியோக மின்மாற்றி ஒற்றை கட்ட சுமை இழப்புகளைக் குறைக்கிறது மற்றும் IEC 60076 மற்றும் தொடர்புடைய IEEE/ANSI ஆற்றல் திறன் தரநிலைகளுக்கு இணங்கும்போது சுமை இழப்புகள் இல்லை. எண்ணெய் நிரப்பப்பட்ட தொட்டி இயற்கையாகவே ONAN ஆல் குளிர்விக்கப்படுகிறது மற்றும் 55 முதல் 65℃ வெப்பநிலை உயர்வைத் தாங்கும், வெவ்வேறு சுமைகளின் கீழ் நம்பகமான செயல்பாட்டை உறுதி செய்கிறது.

 11 kv துருவத்தை ஏற்ற விநியோக டிரான்ஸ்பார்மர் ஒற்றை கட்டம் உறுதியான புஷிங், பிரஷர் ரிலீஃப் மெக்கானிசம் மற்றும் விருப்பமான எழுச்சி பாதுகாப்பு செயல்பாடு ஆகியவற்றைக் கொண்டுள்ளது, இது வானிலை நிலைமைகளுக்கு மிகவும் எதிர்ப்புத் தெரிவிக்கிறது, குறைந்த பராமரிப்பு செலவுகள் மற்றும் வெளிப்படும் துருவங்களில் நிறுவுவதற்கு ஏற்றது.

இந்த மின்மாற்றி நிலையான மற்றும் பாதுகாப்பான சக்தியை வழங்க முடியும் மற்றும் சிறந்த ஓவர்லோட் திறனைக் கொண்டுள்ளது, இது பயனர்களுக்கு ஒரு நல்ல தேர்வாக அமைகிறது.

தொழில்நுட்ப அளவுரு:

கே:11 kv துருவ மவுண்ட் விநியோக மின்மாற்றி ஒற்றை கட்டத்தை தனிப்பயனாக்க முடியுமா?

ப:ஆம், இந்த மின்மாற்றியானது உங்கள் குறிப்பிட்ட கட்டத் தேவைகளுக்கு ஏற்ப விரிவாகத் தனிப்பயனாக்கப்படலாம், பாதுகாப்பான செயல்பாட்டை உறுதிசெய்து தொடர்புடைய விதிமுறைகளுக்கு இணங்குகிறது. 11 kv துருவ மவுண்ட் விநியோக மின்மாற்றி ஒற்றை கட்டத்தின் முதன்மை மின்னழுத்தம் 11kV இல் நிர்ணயிக்கப்படலாம் அல்லது 10.5kV முதல் 11.5kV வரையிலான இரட்டைத் தட்டு உள்ளமைவை ஏற்றுக்கொள்ளலாம். ஐரோப்பா, ஆசியா அல்லது வளர்ந்து வரும் சந்தைகளில் பிராந்திய தரநிலைகளை சந்திக்க, இரண்டாம் நிலை வெளியீடு 230V, 240V, 220/440V அல்லது 415V உட்பட பல விருப்பங்களை வழங்குகிறது.

முறுக்குப் பொருட்களின் தேர்வு வரம்பானது செலவு குறைந்த எடை குறைந்த அலுமினியம் முதல் உயர் வெப்ப கடத்துத்திறன் தாமிரம் வரை அனைத்தையும் உள்ளடக்கியது. மேலும், அதிக வெப்ப கடத்துத்திறன் தாமிரம் அதிக செயல்திறன் மற்றும் அதிக சுமைகளின் கீழ் சிறந்த வெப்பச் சிதறல் செயல்திறனை அடைய முடியும். அதிர்வெண் ஆதரவு 50Hz அல்லது 60Hz ஆகும்.

வெப்பமான காலநிலையில் 11 kv துருவ மவுண்ட் விநியோக மின்மாற்றி ஒற்றை கட்டத்தின் செயல்பாட்டுத் திறனை மேம்படுத்த, குளிரூட்டும் முறையை நிலையான ONAN இலிருந்து கட்டாயக் குளிரூட்டலுக்கு மேம்படுத்தலாம். ±2x2.5% அல்லது பரந்த அளவிலான ஆஃப் கிரிட் டேப் சேஞ்சர்கள் மின்சாரம் தடையின்றி மின்னழுத்தத்தை மேம்படுத்தலாம். மின்மறுப்பு நிலை 4 முதல் 5% சமநிலை தவறு பாதுகாப்பு மற்றும் ஒழுங்குமுறைக்கான தேவைகளை பூர்த்தி செய்ய முடியும், மேலும் கிராமப்புற அல்லது புயல் பாதிப்புக்குள்ளான பகுதிகளில் பாதுகாப்பை மேம்படுத்த உயர் மின்னழுத்த உருகிகள், மின்னல் தடுப்பு அல்லது பறவை ஆதார அட்டைகள் போன்ற கூடுதல் பாதுகாப்பு சாதனங்களை நிறுவலாம். சுற்றுச்சூழலுக்கு உகந்த எஸ்டர் அடிப்படையிலான திரவமானது மினரல் ஆயிலை மாற்றுகிறது, தீ தடுப்பு மற்றும் நிலைத்தன்மையை மேம்படுத்துகிறது. இந்த தனிப்பயனாக்கப்பட்ட அம்சங்கள் நிறுவல் வசதி, தவறுகளை மீட்டெடுக்கும் திறன் மற்றும் ஆற்றல் திறன் ஆகியவற்றை மேம்படுத்துகின்றன, கடுமையான சூழல்களில் மேல்நிலைக் கோடுகளுக்கு ஏற்றதாக 11 kv துருவ மவுண்ட் விநியோக டிரான்ஸ்பார்மரை உருவாக்குகின்றன.

மற்ற விருப்ப கட்டமைப்புகளில் அதிக காற்று அல்லது நிலநடுக்க பகுதிகளுக்கு வலுவூட்டப்பட்ட எரிபொருள் தொட்டிகள் மற்றும் உப்பு தெளிப்பு பகுதிகளுக்கு எதிர்ப்பு அரிப்பு பூச்சுகள் ஆகியவை அடங்கும். உறையின் இன்சுலேஷன் நிலை 75kV BIL வரை அடையலாம், இது சிஸ்டம் அலைச்சலைக் கையாளும். ஷெல் மாற்றம் சத்தத்தை குறைக்கலாம் அல்லது காற்றோட்டத்தை மேம்படுத்தலாம். திறன் வரம்பு வழக்கமான 16 முதல் 200kVA மதிப்பீடுகளை உள்ளடக்கியது மற்றும் முக்கிய வடிவமைப்பு எந்த சுமை இழப்புகளையும் குறைக்க முடியாது, இதன் மூலம் சிறந்த செயல்திறனை அடைகிறது.

தொலைதூர கிராமங்கள் அல்லது புறநகர் விரிவாக்க திட்டங்களாக இருந்தாலும், இந்த தனிப்பயனாக்கப்பட்ட தீர்வுகள் 11 kv துருவ மவுண்ட் விநியோக மின்மாற்றி ஒற்றை கட்ட துல்லியமான தேவைகளைப் பூர்த்தி செய்வதையும், நம்பகமான மற்றும் நிலையான மின் விநியோகத்தை வழங்குவதையும் உறுதிசெய்யும், அதே நேரத்தில் இயக்கச் செலவுகளைக் குறைத்து, சேவை வாழ்க்கையை அதிகபட்சமாக நீட்டிக்கும்.

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிகளின் முக்கிய பாகங்கள்

முன் மவுண்டிங் வகை எல்வி டிபி

துருவ வரி வன்பொருள்

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி

பக்க மவுண்டிங் வகை எல்வி டிபி

உபகரணங்கள் உற்பத்தி

படலம் முறுக்கு இயந்திரம்

எண்ணெய் நிரப்பும் அலகு

மின்மாற்றி அடுப்பு மற்றும் வார்ப்பு அலகு

மின்மாற்றி அடுப்பு

பரிசோதனை மையம்

செயலாக்கத்தில் உள்ள மின்மாற்றிகள்

உலர்த்துவதில் மின்மாற்றி

முறுக்கு 2ல் உள்ள மின்மாற்றி

வைண்டிங்கில் மின்மாற்றி

டிரான்ஸ்ஃப்ரோமர் அசெம்பில் உள்ளது
