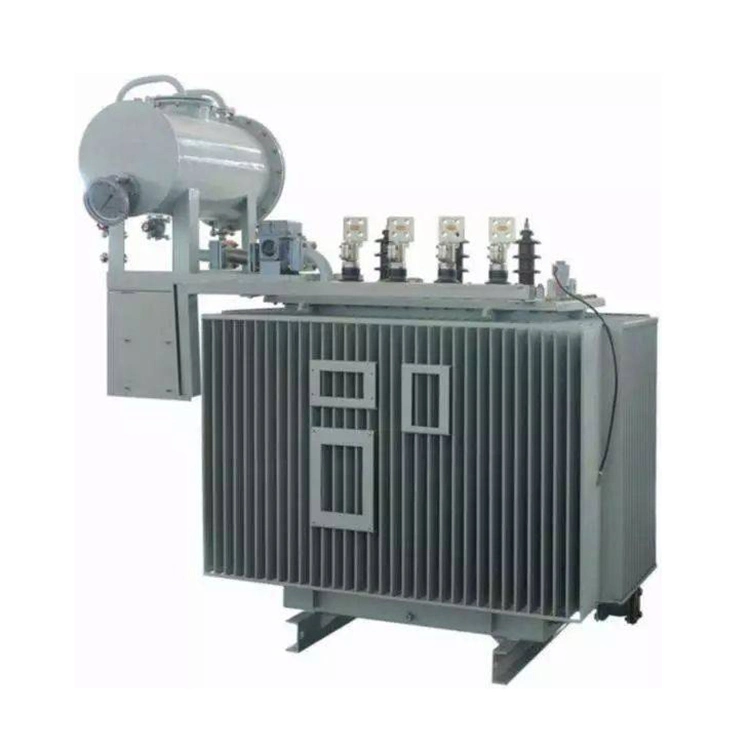

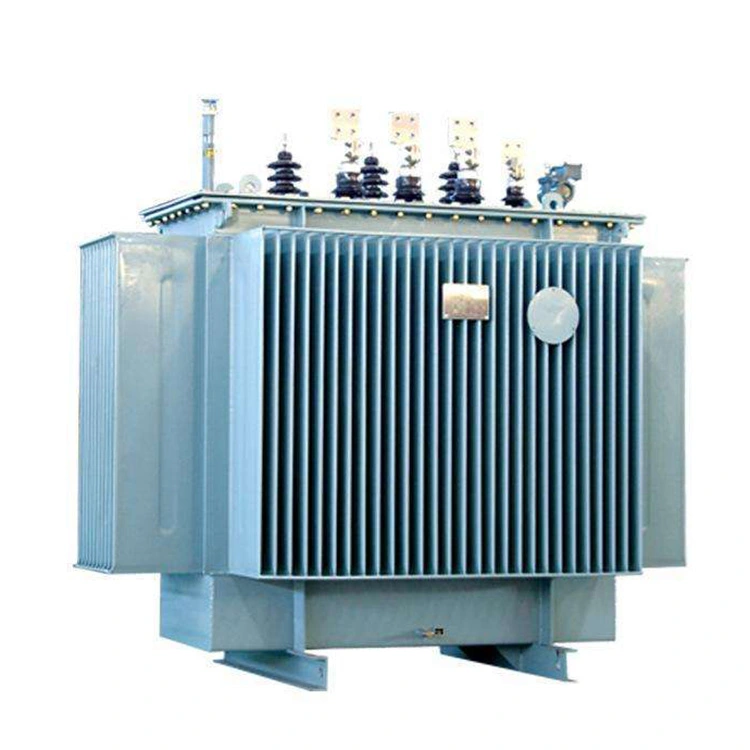

11kv முதல் 0.4kv 800kva வரையிலான ஆயில் இம்மர்ஸ்டு டிரான்ஸ்ஃபார்மர் என்பது ஒரு ஆற்றல் மாற்றும் சாதனமாகும், இது இயக்க வெப்பநிலையைக் கட்டுப்படுத்தவும் நம்பகமான செயல்திறனைப் பராமரிக்கவும் இன்சுலேட்டிங் எண்ணெயைப் பயன்படுத்துகிறது. 11kv முதல் 0.4kv 800kva ஆயில் மூழ்கிய மின்மாற்றியின் செயலில் உள்ள பாகங்கள், இன்சுலேடிங் ஆயில் நிரப்பப்பட்ட ஒரு வெல்டட் ஸ்டீல் டேங்கிற்குள் வைக்கப்பட்டுள்ளன. எண்ணெய் குளிரூட்டும் ஊடகமாகவும் மின் காப்பு ஊடகமாகவும் செயல்படுகிறது, இது செயல்பாட்டின் போது உருவாகும் வெப்பத்தை திறமையாகவும் பாதுகாப்பாகவும் வெளியேற்ற அனுமதிக்கிறது. குளிரூட்டும் முறைகள் மற்றும் திறன் மதிப்பீடுகளின்படி, எண்ணெய் மூழ்கிய மின்மாற்றிகள் பொதுவாக இயற்கையாக குளிரூட்டப்பட்ட எண்ணெய் மூழ்கிய மின்மாற்றிகள் மற்றும் கட்டாய காற்று குளிரூட்டப்பட்ட எண்ணெய் மூழ்கிய மின்மாற்றிகளாக வகைப்படுத்தப்படுகின்றன, அவை முறையே ONAN மற்றும் ONAF என்றும் அழைக்கப்படுகின்றன.
காந்த மையமானது காந்தப் பாய்ச்சலுக்கான பாதையை வழங்குகிறது மற்றும் 11kv முதல் 0.4kv 800kva ஆயில் மூழ்கிய மின்மாற்றியின் மையப் பகுதியை உருவாக்குகிறது. இது மின்காந்த தூண்டல் மூலம் முறுக்குகளுக்கு இடையில் மின் ஆற்றலை மாற்ற உதவுகிறது.
மின்னழுத்த மாற்றத்திற்கு தேவையான காந்தப்புலத்தை முறுக்குகள் உருவாக்குகின்றன. அவை மையத்தைச் சுற்றியுள்ள கடத்தும் சுருள்களிலிருந்து தயாரிக்கப்படுகின்றன, அவற்றில் முறுக்குகள் சிறப்பு காகிதப் பொருட்கள் மற்றும் பாதுகாப்பு இன்சுலேடிங் அடுக்குகளைப் பயன்படுத்தி தனிமைப்படுத்தப்படுகின்றன. இயக்க மின்னழுத்தம் அதிகரிக்கும் போது, போதுமான மின்கடத்தா வலிமை மற்றும் செயல்பாட்டு பாதுகாப்பை உறுதி செய்ய தடிமனான காப்பு பயன்படுத்தப்படுகிறது.
மின்மாற்றி தொட்டியானது உள் அசெம்பிளிக்கான இயந்திர பாதுகாப்பை வழங்குவதற்கு மையத்தையும் முறுக்குகளையும் கொண்டுள்ளது. தொட்டியில் பொருத்தப்பட்ட புஷிங்ஸ் முறையான காப்புப் பராமரிக்கும் போது முறுக்குகளை மின் அமைப்புடன் இணைக்க அனுமதிக்கிறது. தொட்டியில் இணைக்கப்பட்ட ரேடியேட்டர்கள் வெளிப்புற பரப்பளவை அதிகரிக்கின்றன, இது வெப்பச் சிதறலை மேம்படுத்துகிறது மற்றும் குளிரூட்டும் செயல்திறனை அதிகரிக்கிறது.
இன்சுலேடிங் எண்ணெய் தொட்டியின் உட்புறத்தை நிரப்புகிறது மற்றும் இரண்டு அத்தியாவசிய செயல்பாடுகளை செய்கிறது. இது ஆற்றல்மிக்க கூறுகளுக்கு இடையே மின் காப்பு வழங்குகிறது மற்றும் குளிரூட்டும் ஊடகமாக செயல்படுகிறது. செயல்பாட்டின் போது, எண்ணெய் இயற்கையாக அல்லது முறுக்குகள் மற்றும் கோர் அசெம்பிளியைச் சுற்றியுள்ள உதவி ஓட்டப் பாதைகள் வழியாகச் செல்கிறது. இது சூடான இடங்களிலிருந்து வெப்பத்தை எடுத்துச் செல்கிறது மற்றும் சுற்றியுள்ள சூழலில் வெளியிடப்படும் தொட்டி மற்றும் ரேடியேட்டர்களுக்கு மாற்றுகிறது.
|
தயாரிப்பு பெயர் |
11kv முதல் 0.4kv 800kva எண்ணெய் மூழ்கிய மின்மாற்றி |
|
|
மதிப்பிடப்பட்ட திறன் |
800 கே.வி.ஏ |
|
|
உயர் கணினி மின்னழுத்தம் |
12 கே.வி |
|
|
மதிப்பிடப்பட்ட முதன்மை மின்னழுத்தம் |
11 kV±2×2.5% |
|
|
மதிப்பிடப்பட்ட இரண்டாம் நிலை மின்னழுத்தம் |
400/230 வி |
|
|
சேஞ்சர் என்பதைத் தட்டவும் |
வகை |
DETC அல்லது OLTC |
|
வரம்பு |
±2×2.5%, 5 பதவிகள் |
|
|
திறன் |
≥ 99% |
|
|
மின்மறுப்பு |
±10% சகிப்புத்தன்மையுடன் 4.5% |
|
|
அதிகபட்ச வெப்பநிலை |
≤50 ℃ |
|
|
உறவினர் ஈரப்பதம் |
95% |
|
11kv முதல் 0.4kv 800kva ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்கள், இன்சுலேடிங் ஆயிலின் அதிக மின்கடத்தா வலிமையின் காரணமாக சிறந்த மின் காப்பு வழங்குகின்றன. எண்ணெய் பயனுள்ள வெப்பச் சிதறலையும் வழங்குகிறது. இது அதிக மின்னழுத்தம் மற்றும் அதிக சக்தி பயன்பாடுகளுக்கு ஏற்றவாறு எண்ணெய் அமிழ்ந்த டிரான்ஸ்ஃபார்மர்களை உருவாக்குகிறது.11kv முதல் 0.4kv 800kva ஆயில் மூழ்கிய மின்மாற்றிகள் மின்சாரம் பரிமாற்ற நெட்வொர்க்குகள், தொழில்துறை வசதிகள் மற்றும் தேவைப்படும் மின்சார நிலைமைகளின் கீழ் நம்பகமான செயல்பாடு தேவைப்படும் துணை மின்நிலையங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
இன்சுலேடிங் ஆயிலின் குளிரூட்டும் திறன், அதிக லோடிங் நிலைகளிலும் நிலையான இயக்க வெப்பநிலையை பராமரிக்க உதவுகிறது. உலர் வகை மின்மாற்றிகளுடன் ஒப்பிடுகையில், எண்ணெய் அமிழ்ந்த டிரான்ஸ்ஃபார்மர்கள் நீடித்த சுமைகளை மிகவும் திறம்பட கையாள அனுமதிக்கிறது மற்றும் நீண்ட செயல்பாட்டு வாழ்க்கைக்கு பங்களிக்கிறது. முறையான பராமரிப்புடன், பல எண்ணெய் மின்மாற்றிகள் இரண்டு முதல் மூன்று தசாப்தங்களாக சேவையில் உள்ளன.
அதே பவர் ரேட்டிங்கிற்கு, வார்ப்பிரும்பு டிரான்ஸ்ஃபார்மர்களை விட ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்கள் பொதுவாக உற்பத்தி செய்வதற்கு மிகவும் சிக்கனமானவை. அவர்களின் குறைந்த ஆரம்ப முதலீட்டுச் செலவு, செயல்திறன் மற்றும் பட்ஜெட்டுக்கு இடையே சமநிலையைத் தேடும் பயன்பாடுகள், தொழில்துறை திட்டங்கள் மற்றும் உள்கட்டமைப்பு மேம்பாடுகளுக்கான கவர்ச்சிகரமான தேர்வாக அமைகிறது.
11kv முதல் 0.4kv 800kva ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்கள், அதிக சுற்றுப்புற வெப்பநிலை மற்றும் தூசி நிறைந்த சுற்றுப்புறங்களை உள்ளடக்கிய சவாலான இயக்க நிலைகளில் நம்பகத்தன்மையுடன் செயல்படும் வகையில் வடிவமைக்கப்பட்டுள்ளன. அவற்றின் வலுவான கட்டுமானம் மற்றும் வெளிப்புற இடையூறுகளுக்கு வலுவான எதிர்ப்பு ஆகியவை கோரும் சூழலில் நிலையான மற்றும் நம்பகமான மின் விநியோகத்தை உறுதிப்படுத்த உதவுகின்றன.
