1.மூன்று கட்ட எண்ணெய் மூழ்கிய மின்மாற்றிகள் இயற்கை குளிர்ச்சி அல்லது கட்டாய காற்று குளிரூட்டும் அமைப்புகளுடன் கிடைக்கின்றன. இரண்டு சந்தர்ப்பங்களிலும், இன்சுலேடிங் எண்ணெய் வெப்ப பரிமாற்றம் மற்றும் வெப்பநிலை கட்டுப்பாட்டில் முக்கிய பங்கு வகிக்கிறது. நம்பகமான செயல்பாடு மற்றும் திறமையான வெப்பச் சிதறலை உறுதிசெய்ய, உற்பத்திச் செயல்பாட்டின் போது உயர் தர இன்சுலேடிங் எண்ணெய் மற்றும் நம்பகமான குளிரூட்டும் கருவிகள் கவனமாகத் தேர்ந்தெடுக்கப்படுகின்றன.
2. 630 kva த்ரீ பேஸ் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்களின் முறுக்குகள் பொதுவாக லேமினேட் செய்யப்பட்ட சிலிக்கான் ஸ்டீல் கோர்கள் மற்றும் மல்டி லேயர் இன்சுலேஷன் கட்டமைப்புகளுடன் வடிவமைக்கப்பட்டுள்ளன. இயந்திர நிலைத்தன்மை மற்றும் மின் செயல்திறன் இரண்டையும் மேம்படுத்த மேம்பட்ட தானியங்கி ஸ்டேக்கிங் மற்றும் வெல்டிங் தொழில்நுட்பங்களைப் பயன்படுத்துவது பொதுவாக உள்ளது. முக்கிய மற்றும் கட்டமைப்பு கூறுகள் மேம்பட்ட ஆயுள் மற்றும் செயல்பாட்டு நம்பகத்தன்மைக்காக உயர்தர குளிர் உருட்டப்பட்ட எஃகு பொருட்களிலிருந்து தயாரிக்கப்படுகின்றன.
3. உயர் கடத்துத்திறன் கொண்ட செப்பு கடத்திகள் பொதுவாக 630 kva மூன்று கட்ட எண்ணெய் மூழ்கிய மின்மாற்றி முறுக்குகளை உற்பத்தி செய்வதற்குப் பயன்படுத்தப்படுகின்றன. மேலும், 630 kva மூன்று கட்ட எண்ணெய் மின்மாற்றிகளை ஏற்றுக்கொண்டால், மொத்த மதிப்பில் 40% முதல் 65% வரை பட்ஜெட்களைக் குறைக்கலாம். மறுபுறம், இன்சுலேஷன் சிஸ்டம் முக்கியமாக மின்மாற்றி எண்ணெயில் மூழ்கிய எண்ணெய் செறிவூட்டப்பட்ட இன்சுலேடிங் பேப்பரைக் கொண்டுள்ளது. IEC 60076 தரநிலைகளின் தொடர்புடைய தேவைகளுக்கு ஏற்ப அனைத்து காப்புப் பொருட்களும் தேர்ந்தெடுக்கப்பட்டு சோதிக்கப்படுகின்றன.
4. இயற்கையான குளிரூட்டல், கட்டாயக் காற்று குளிரூட்டல் மற்றும் கட்டாய எண்ணெய் காற்று குளிரூட்டும் அமைப்புகள் உட்பட மூன்று கட்ட எண்ணெய் மூழ்கிய மின்மாற்றிகளுக்கு பல குளிரூட்டும் முறைகள் பயன்படுத்தப்படலாம். மதிப்பிடப்பட்ட திறன் மற்றும் பயன்பாட்டுத் தேவைகளைப் பொறுத்து, மூன்று கட்ட ஆயில் மூழ்கிய மின்மாற்றிகள் தனித்தனியாகவோ, இணையாகவோ அல்லது ஒருங்கிணைந்த குளிரூட்டும் ஏற்பாட்டின் ஒரு பகுதியாகவோ செயல்படலாம்.
5. மூன்று கட்ட எண்ணெய் அமிழ்ந்த மின்மாற்றிகளின் முறுக்குகள் பொதுவாக செங்குத்து அல்லது கிடைமட்ட உள்ளமைவுகளில் நிறுவப்படும், இது சாதனங்களின் கட்டமைப்பு வடிவமைப்பு மற்றும் செயல்பாட்டுத் தேவைகளைப் பொறுத்து இருக்கும். இருப்பினும், 630 kva த்ரீ பேஸ் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்கள் வெப்பச் சிதறல் மற்றும் ஷார்ட் சர்க்யூட்டைத் தாங்கும் திறனில் சிறந்த செயல்திறனை அடைவதற்கான அடாப்டர்டிகல் ஏற்பாடு.
|
தயாரிப்பு பெயர் |

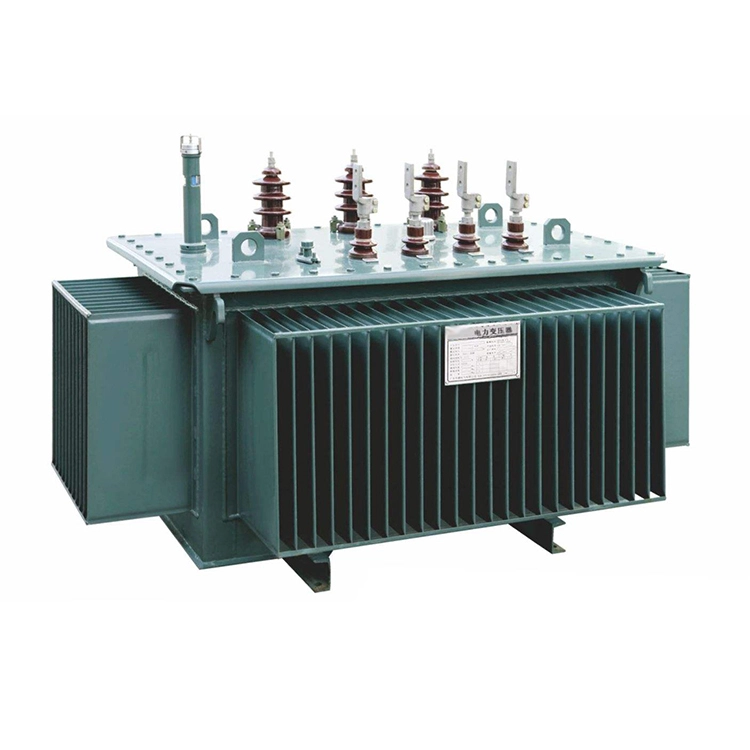

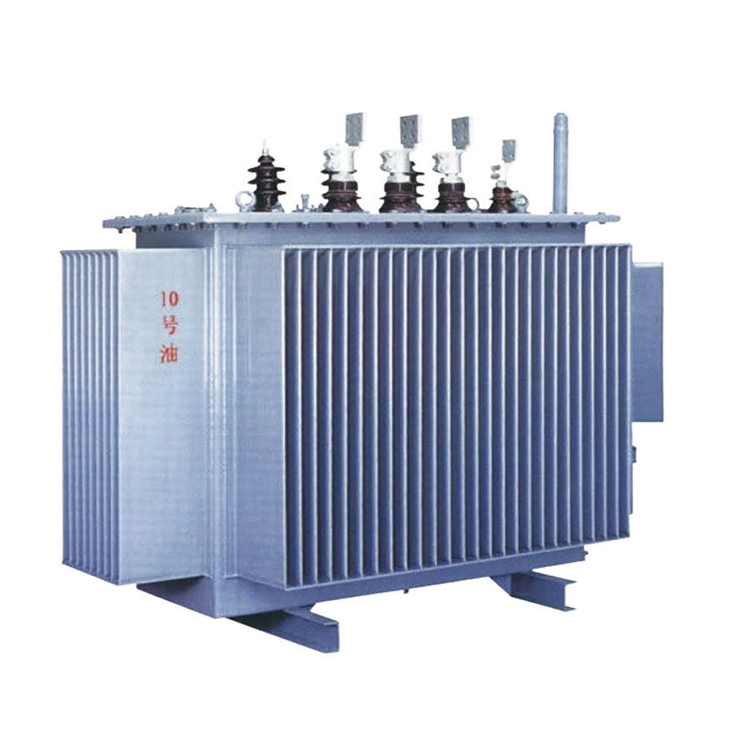

630 kva மூன்று கட்ட எண்ணெய் மூழ்கிய மின்மாற்றி |
|
|
திசையன் குழு |
Dyn11 |
|
|
கட்ட எண் |
மூன்று கட்டம் |
|
|
சேஞ்சர் என்பதைத் தட்டவும் |
வகை |
OLTC அல்லது DETC |
|
வரம்பு |
ஐந்து படிகள், ஒவ்வொரு படியும் 2.5% |
|
|
சுமை இழப்பு இல்லை |
1200 W± 15% அல்லது குறைவாக |
|
|
சுமை இழப்பு (75℃ இல்) |
6200 W± 15% அல்லது குறைவாக |
|
|
மின்மறுப்பு |
4% ±10% |
|
|
வெப்பநிலை உயர்வு |
எண்ணெய் மேல்:≤60 K; முறுக்கு சராசரி:≤65 K |
|
|
தொட்டி வகை |
ஹெர்மெட்டிலி சீல் / கன்சர்வேட்டர் வகை |
|
50 ஹெர்ட்ஸ் அதிர்வெண் மற்றும் 35 கேவி வரை மதிப்பிடப்பட்ட மின்னழுத்தம் கொண்ட ஏசி பவர் சிஸ்டங்களுக்கு 1.630 kva த்ரீ பேஸ் ஆயில் முக்கிய மின்மாற்றிகள் பொருத்தமானவை. அவை முக்கியமாக மின்னழுத்த மாற்றத்திற்காகவும், மின் அமைப்புகளில் கட்டுப்பாட்டு சுற்றுகளுக்கான சக்தி ஆதாரங்களாகவும் பயன்படுத்தப்படுகின்றன.
2.630 kva மூன்று கட்ட எண்ணெய் மூழ்கிய மின்மாற்றிகள் நகர்ப்புற மற்றும் கிராமப்புற மின் நெட்வொர்க்குகள், தொழில்துறை வசதிகள், சுரங்க நிறுவனங்கள், அத்துடன் முக்கியமான உள்கட்டமைப்பு மற்றும் முக்கிய பொறியியல் திட்டங்களில் பரவலாகப் பயன்படுத்தப்படுகின்றன. முழு சுமை செயல்பாட்டின் போது, 630 kva மூன்று கட்ட எண்ணெய் மூழ்கிய மின்மாற்றியின் வெப்பநிலை உயர்வு உற்பத்தியாளரால் குறிப்பிடப்பட்ட அனுமதிக்கப்பட்ட வரம்புகளுக்குள் இருக்கும்.
3. கடுமையான சுற்றுச்சூழல் நிலைமைகளில் இயங்கும் மின்மாற்றிகளுக்கு, மழை, பனி அல்லது கடுமையான வானிலையின் போது காப்பு சேதத்தைத் தவிர்ப்பதற்கும் செயல்பாட்டு பாதுகாப்பை உறுதி செய்வதற்கும் பராமரிப்பு மேற்கொள்ளப்படக்கூடாது.
4.630 kva த்ரீ பேஸ் ஆயில் மூழ்கிய மின்மாற்றிகளை நிலையான பயன்பாடுகளுக்கு +50°Cக்கு மேல் உள்ள சூழலில் இயக்கக்கூடாது, மேலும் -60°Cக்குக் கீழே செயல்படுவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது, ஏனெனில் மிகக் குறைந்த வெப்பநிலை உள் உறுப்புகள் மற்றும் காப்பு அமைப்புகளுக்கு கடுமையான சேதத்தை ஏற்படுத்தலாம்.
5. குளிரூட்டும் ஊடகமாகப் பயன்படுத்தப்படும் இன்சுலேடிங் எண்ணெய், பாதுகாப்பான மற்றும் நிலையான மின்மாற்றி செயல்பாட்டை உறுதிசெய்ய, சுத்தமாகவும், அரிக்கும் அல்லது வெடிக்கும் அசுத்தங்கள் இல்லாததாகவும் இருக்க வேண்டும்.
6. அதிக வெப்பநிலை பகுதிகள் அல்லது அபாயகரமான சூழல்களில் நிறுவல்களுக்கு, 630 kva மூன்று கட்ட எண்ணெய் மூழ்கிய மின்மாற்றி சேவையில் வைக்கப்படுவதற்கு முன்பு காப்புச் சோதனை நடத்தப்பட வேண்டும்.
