1. 10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்கள், போக்குவரத்து மற்றும் நிறுவலின் போது ஏற்படக்கூடிய அதிர்வு அல்லது அசைவைத் தடுக்க, சரியாகப் பாதுகாக்கப்பட்டு ஆதரிக்கப்பட வேண்டும்.
2. 10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர் ஒரு திடமான அடித்தளத்தில் செங்குத்தாக நிறுவப்பட்டு, நிலையான செயல்பாட்டை உறுதிசெய்ய கவனமாக சமன் செய்யப்பட வேண்டும்.
3. 10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்களின் துணை கட்டமைப்புகள் செங்குத்து மற்றும் கிடைமட்ட சீரமைப்பில் நிறுவப்பட்டு தரையில் இருந்து சரியாக காப்பிடப்பட்டிருக்க வேண்டும். நிறுவல் உயரம் கிடைமட்டமாக 2.5 மீ மற்றும் செங்குத்தாக 4 மீ தாண்டக்கூடாது. 10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்களின் அனைத்து கூறுகளும் இணைப்புகளும் உறுதியாகவும் நம்பகத்தன்மையுடனும் இணைக்கப்பட்டிருக்க வேண்டும்.
4. 10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்களின் புஷிங்ஸ் மற்றும் லீட்கள் முடிந்தவரை நெருக்கமாக அமைக்கப்பட வேண்டும். நிபந்தனைகள் அனுமதிக்கும் பட்சத்தில், 10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர் உடலுக்கு இன்சுலேடிங் ஸ்லீவ்கள் அல்லது நியமிக்கப்பட்ட ஈயத் துளைகள் மூலம் லீட்கள் இணைக்கப்படலாம்.
5. 10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மரின் அனைத்து துணை பிரேம்களும் வலுவாகவும் நம்பகமானதாகவும் இருக்க வேண்டும். அனைத்து இணைக்கும் பாகங்கள் மற்றும் ஃபாஸ்டென்சர்கள் மதிப்பிடப்பட்ட இயக்க நிலைமைகளின் கீழ் சுமை சோதனைகளைத் தாங்கும் திறன் கொண்டவை.
6. கூலிங் சிஸ்டம் மற்றும் 10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மரின் அனைத்து பாகங்களும் முழுமையாக, அப்படியே, சரியாக நிறுவப்பட்டிருக்க வேண்டும்.
7. 10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மரின் நிறுவல் தளம் சுத்தமாகவும், உலர்ந்ததாகவும், எரியக்கூடிய, வெடிக்கும் அல்லது அரிக்கும் பொருள்கள் இல்லாமல் இருக்க வேண்டும். அருகில் புகைபிடித்தல் மற்றும் திறந்த நெருப்பு ஆகியவை கண்டிப்பாக தடைசெய்யப்பட்டுள்ளன.
8. நிறுவலுக்குப் பிறகு, எண்ணெய் கசிவு, காற்று அல்லது ஈரப்பதம் தொட்டிக்குள் நுழைவதைத் தடுக்க சரியான சீல் நடவடிக்கைகள் மேற்கொள்ளப்பட வேண்டும், இல்லையெனில் செயல்பாட்டுத் தவறுகள் அல்லது விபத்துக்கள் ஏற்படலாம்.
|
தயாரிப்பு பெயர் |

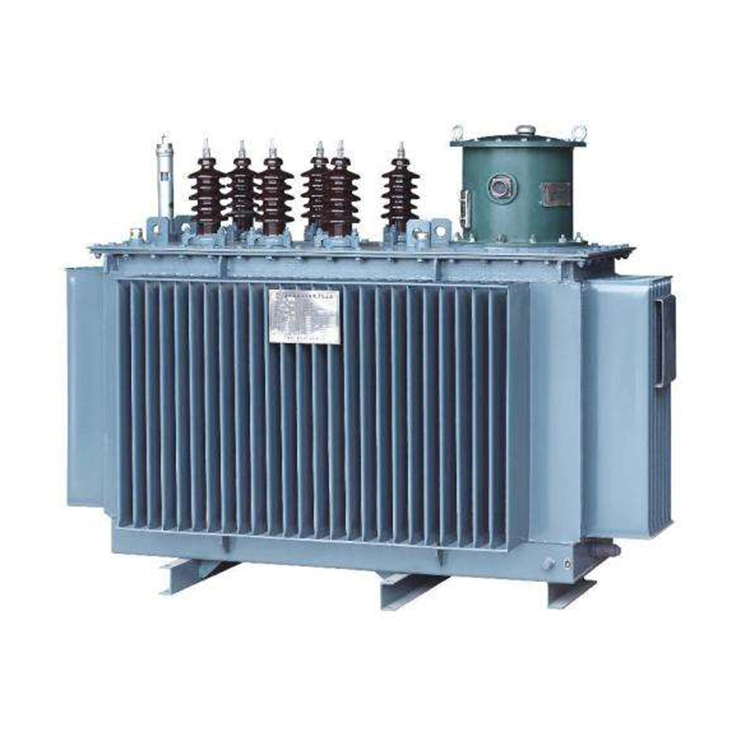

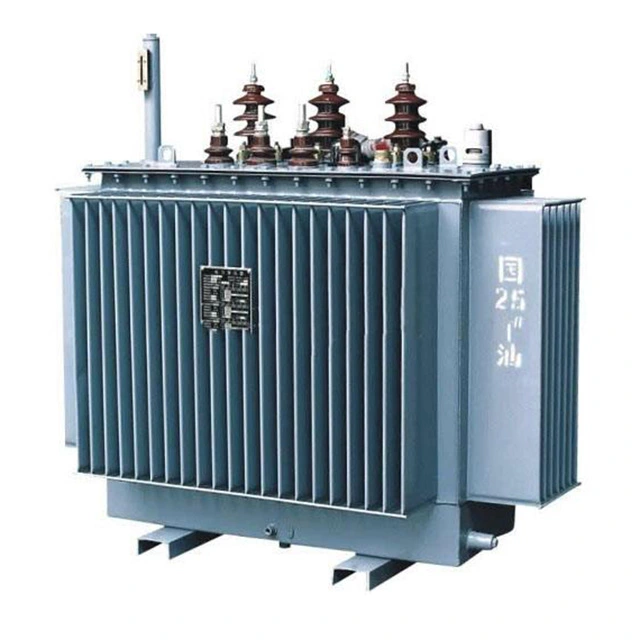

10kv 500kva படி கீழே எண்ணெய் மூழ்கிய மின்மாற்றி |
|
|
மின்னழுத்த விகிதம் |
10/0.4 கே.வி |
|
|
திசையன் குழு |
Dyn11 அல்லது Yyn0 |
|
|
குளிரூட்டும் அமைப்பு |
ஓனான் |
|
|
சேஞ்சர் என்பதைத் தட்டவும் |
வகை |
டி-எனர்ஜஸ்டு டேப் சேஞ்சர் அல்லது ஆன்-லோட் டேப் சேஞ்சர் |
|
வரம்பு |
ஒரு நிலைக்கு 2.5%, மொத்தம் ஐந்து படிகள் |
|
|
மின்மறுப்பு |
4.5% ±10% |
|
|
வெப்பநிலை உயர்வு |
எண்ணெய் மேல்: ≤55 K; முறுக்கு சராசரி: ≤65 K |
|
|
சுற்றுப்புற வெப்பநிலை |
-25°C முதல் +40°C வரை |
|
|
உயரம் |
≤ 1000 மீ (அதிக உயர செயல்பாட்டிற்கு மதிப்பாய்வு தேவை) |
|
|
உறவினர் ஈரப்பதம் |
≤ 95% |
|
10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்கள் ஆயிலை இன்சுலேடிங் ஊடகமாகப் பயன்படுத்துவதால், அனைத்து மின் செயல்பாடுகளின் போதும் தகுந்த பாதுகாப்பு முன்னெச்சரிக்கைகள் கண்டிப்பாகக் கடைப்பிடிக்கப்பட வேண்டும். காப்பு செயலிழப்பு அபாயத்தை குறைக்க மற்றும் பாதுகாப்பான செயல்பாட்டை உறுதி செய்வதற்காக, பின்வரும் நடவடிக்கைகள் செயல்படுத்தப்பட வேண்டும்:
1. 500kva ONAN மின்மாற்றியின் வழக்கமான ஆய்வு பலப்படுத்தப்பட வேண்டும். சாத்தியமான பாதுகாப்பு அபாயங்கள் கண்டறியப்பட்டு சரியான நேரத்தில் அகற்றப்படும்.
2. செயல்பாட்டின் போது ஷார்ட் சர்க்யூட் தவறுகள் கண்டிப்பாகத் தடுக்கப்பட வேண்டும், ஏனெனில் இதன் விளைவாக வரும் ஷார்ட் சர்க்யூட் மின்னோட்டமானது கடுமையான உள் அழுத்தத்தை ஏற்படுத்தலாம்.
3. உட்புறக் கோளாறுகளால் ஏற்படும் வெடிப்பு அபாயத்தைக் குறைக்க, 10kv 500kva டேங்க் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்கள் தேவையான போது அதிகப்படியான உள் அழுத்தத்தை வெளியிடுவதற்குத் தகுந்த அழுத்த நிவாரண சாதனங்கள் பொருத்தப்பட்டிருக்கும்.
4. Wenzhou XiFa எலக்ட்ரிக்கலில் இருந்து ஒவ்வொரு 10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிஸ்டர்டு டிரான்ஸ்ஃபார்மரும் 2 மணி நேரத்திற்குள் 120% ஏற்றப்படும். இருப்பினும், 10kv 500kva ஸ்டெப் டவுன் ஆயில் அமிர்ஸ்டு டிரான்ஸ்ஃபார்மரின் நீண்ட கால ஓவர்லோடிங் செயல்பாடு தவிர்க்கப்பட வேண்டும், ஏனெனில் இது அதிகப்படியான வெப்பநிலை அதிகரிப்பு, துரிதப்படுத்தப்பட்ட இன்சுலேஷன் வயதானது மற்றும் சேவை ஆயுளைக் குறைக்கலாம்.
