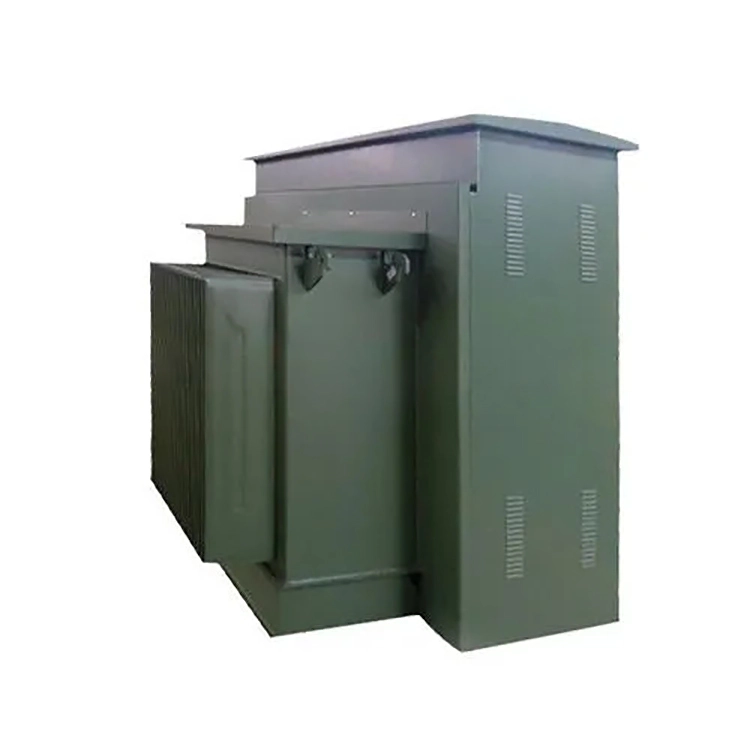

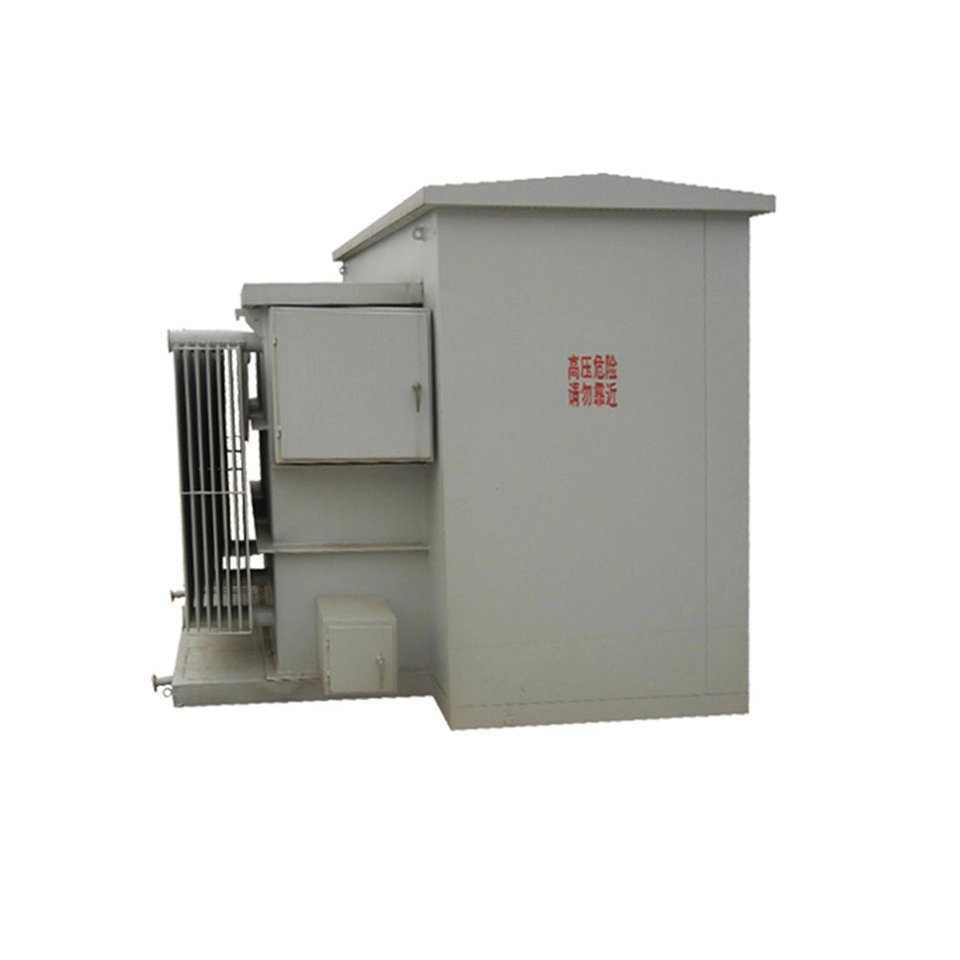

எண்ணெய் நிரப்பப்பட்ட திண்டு பொருத்தப்பட்ட மின்மாற்றி 1000kva என்பது 1000 kva என மதிப்பிடப்பட்ட திறன் கொண்ட வெளிப்புற தரை நிறுவலுக்காக பிரத்யேகமாக வடிவமைக்கப்பட்ட மூன்று கட்ட விநியோக மின்மாற்றி ஆகும். இது இடைநிறுத்தப்பட்ட அல்லது நிலத்தடியில் புதைக்கப்படுவதற்கு பதிலாக, முன்கூட்டியே கான்கிரீட் அடித்தளத்தில் நேரடியாக நிறுவப்பட்டுள்ளது. இரும்பு கோர் மற்றும் முறுக்குகள் முற்றிலும் மின்காப்பு எண்ணெயில் மூழ்கி, அதிக மின்கடத்தா வலிமை மற்றும் எண்ணெயின் வெப்பச் சிதறல் பண்புகளைப் பயன்படுத்தி மின் காப்பு மற்றும் வெப்ப மேலாண்மையை அடைகின்றன.
எண்ணெய் நிரப்பப்பட்ட திண்டு பொருத்தப்பட்ட மின்மாற்றி 1000kva இன் ஷெல் நெளி எண்ணெய் தொட்டியால் ஆனது, மேலும் ONAN குளிர்ச்சியை அடைவதன் மூலம் நெளி தகடுகளைப் பயன்படுத்தி வெப்பச் சிதறல் மேற்பரப்பு அதிகரிக்கப்படுகிறது. அலைகளின் மீள் பண்பு வெப்பநிலை மாற்றங்களால் ஏற்படும் இன்சுலேடிங் எண்ணெயின் தொகுதி விரிவாக்கத்தை உறிஞ்சிவிடும். அதன் முழுமையாக சீல் செய்யப்பட்ட அமைப்பு, இன்சுலேடிங் எண்ணெய் வெளிப்புறக் காற்றுடன் தொடர்பு கொள்ளாமல் இருப்பதை உறுதிசெய்கிறது, ஆக்ஸிஜன் மற்றும் ஈரப்பதத்தின் ஊடுருவல் காரணமாக எண்ணெய் தரம் மற்றும் இன்சுலேடிங் பொருட்களின் வயதான சீரழிவை திறம்பட தடுக்கிறது.
எண்ணெய் நிரப்பப்பட்ட திண்டு பொருத்தப்பட்ட 1000kva மின்மாற்றியின் முழு அமைப்பும் மூன்று தனித்தனி பெட்டிகளால் ஆனது: உயர் மின்னழுத்த அறை, குறைந்த மின்னழுத்த அறை மற்றும் மின்மாற்றி அறை. குறைந்த மின்னழுத்த அறையின் கதவு மூன்று புள்ளி பூட்டுடன் பொருத்தப்பட்டுள்ளது. குறைந்த மின்னழுத்த அறையின் கதவைத் திறந்த பிறகே உயர் மின்னழுத்த அறையின் கதவைத் திறக்க முடியும். உயர் மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த பக்கங்கள் இரண்டும் NEMA கிரவுண்டிங் டெர்மினல்களுடன் பொருத்தப்பட்டுள்ளன.
மின்சாரம் மற்றும் பாதுகாப்பு உள்ளமைவின் அடிப்படையில், இந்த எண்ணெய் நிரப்பப்பட்ட திண்டு பொருத்தப்பட்ட மின்மாற்றி 1000kva, Dyn11, Yyn0 போன்ற பல்வேறு இணைப்புக் குழுக்களை ஆதரிக்கிறது, அவை வெவ்வேறு சுமை பண்புகளுக்கு ஏற்றவை. உயர் மின்னழுத்த பக்கமானது சுமை சுவிட்ச் மற்றும் ஃப்யூஸின் இரட்டை பாதுகாப்பை ஒருங்கிணைக்கிறது, மேலும் அழுத்தம் வெளியீடு வால்வு, எண்ணெய் வெப்பநிலை மற்றும் எண்ணெய் நிலை கண்காணிப்பு ஆகியவற்றைக் கொண்டுள்ளது. இது DOE 2016 ஆற்றல் திறன் தரநிலையை சந்திக்கிறது, ≥ 99.2% செயல்திறனுடன், பாதுகாப்பானது மற்றும் நம்பகமானது.
|
தயாரிப்பு பெயர் |
எண்ணெய் நிரப்பப்பட்ட திண்டு பொருத்தப்பட்ட மின்மாற்றி 1000kva |
|
முதன்மை மின்னழுத்தம் |
13200Grdy/7620V |
|
இரண்டாம் நிலை மின்னழுத்தம் |
480Y/277V |
|
கட்டம் |
3 |
|
திசையன் குழு |
YNyn0/Dyn11 |
|
குளிரூட்டும் முறை |
ஓனான் |
|
அதிர்வெண் |
60 ஹெர்ட்ஸ் |
|
தரநிலை |
IEEE |
|
திறந்த சுற்று இழப்புகள் |
≤1300 W |
|
சுமை இழப்பு |
≤10500 W |
ஒரு தொழில்துறை பூங்கா, எண்ணெய் நிரப்பப்பட்ட திண்டு பொருத்தப்பட்ட 1000kva மின்மாற்றியை வாங்க விரும்புகிறது, இது முக்கியமாக மூன்று கட்ட ஒத்திசைவற்ற மோட்டார்கள், நீர் பம்புகள் மற்றும் பிற மின் சாதனங்களுக்கு மின்சாரம் வழங்கும். மூன்று கட்ட சுமை அடிப்படையில் சமநிலையில் உள்ளது, ஆனால் தள சூழலில் அதிக தூசி உள்ளது, மேலும் மின்மாற்றிக்கு ஒப்பீட்டளவில் குறைந்த ஆரம்ப கொள்முதல் விலை இருக்க வேண்டும். இணைப்புக் குழுவானது Dyn11 அல்லது Yyn0 என முதன்மைப்படுத்தப்பட வேண்டுமா? ஏன்?
செயல்திறன் ஒப்பீட்டின் அடிப்படையில், Dyn11 இணைப்பு குழு விருப்பமான தேர்வாக இருக்க வேண்டும். மூன்று கட்ட சமநிலையின்மையை எதிர்க்கும் திறனின் அடிப்படையில், Dyn11 ஆனது நடுநிலைக் கோடு மின்னோட்டத்தை 75% க்கும் அதிகமான கட்ட மின்னோட்டத்தை அடைய அனுமதிக்கிறது, அதே நேரத்தில் Yyn0 பொதுவாக அதை 25% க்குள் கட்டுப்படுத்துகிறது; ஹார்மோனிக் அடக்குமுறையைப் பொறுத்தவரை, Dyn11 இன் உயர் மின்னழுத்த பக்க முக்கோண இணைப்பு மூன்றாவது ஹார்மோனிக்கிற்கான சுற்றுப்பாதையை வழங்க முடியும், மின்னழுத்த அலைவடிவ சிதைவை திறம்பட தவிர்க்கிறது, அதே நேரத்தில் Yyn0 ஒப்பீட்டளவில் சராசரி அடக்கும் திறனைக் கொண்டுள்ளது; சிங்கிள் ஃபேஸ் கிரவுண்டிங் ஃபால்ட் மின்னோட்டத்தைப் பொறுத்தவரை, Dyn11 ஒரு பெரிய ஃபால்ல்ட் மின்னோட்டத்தை உருவாக்குகிறது, இது ரிலே பாதுகாப்பிற்கு நம்பகத்தன்மையுடன் கண்டறிந்து செயல்படுவதற்கு எளிதாக இருக்கும், அதே சமயம் Yyn0 இன் பிழை மின்னோட்டம் ஒப்பீட்டளவில் சிறியதாக இருப்பதால், பாதுகாப்பு உள்ளமைவை மிகவும் கடினமாக்குகிறது.
ஒட்டுமொத்தமாக, LED லைட்டிங், மாறி அதிர்வெண் ஏர் கண்டிஷனர்கள் மற்றும் சார்ஜிங் பைல்கள் போன்ற நவீன கலப்பு சுமைகளை உள்ளடக்கிய காட்சிகளுக்கு Dyn11 மிகவும் பொருத்தமானது, அதே சமயம் Yyn0 ஆனது மூன்று கட்ட கண்டிப்பான சீரான தூய பவர் லோட்கள் மற்றும் செலவுக்கு அதிக உணர்திறன் கொண்ட திட்டங்களுக்கு மட்டுமே பொருத்தமானது. எனவே, சிறப்புக் கட்டுப்பாடுகள் ஏதுமின்றி, எண்ணெய் நிரப்பப்பட்ட பேட் பொருத்தப்பட்ட மின்மாற்றி 1000kva இன் இணைப்புக் குழு Dyn11 ஆக முன்னுரிமை அளிக்கப்பட வேண்டும்.
மோதிர வகை
முனைய வகை
மின்மாற்றி உடல்
