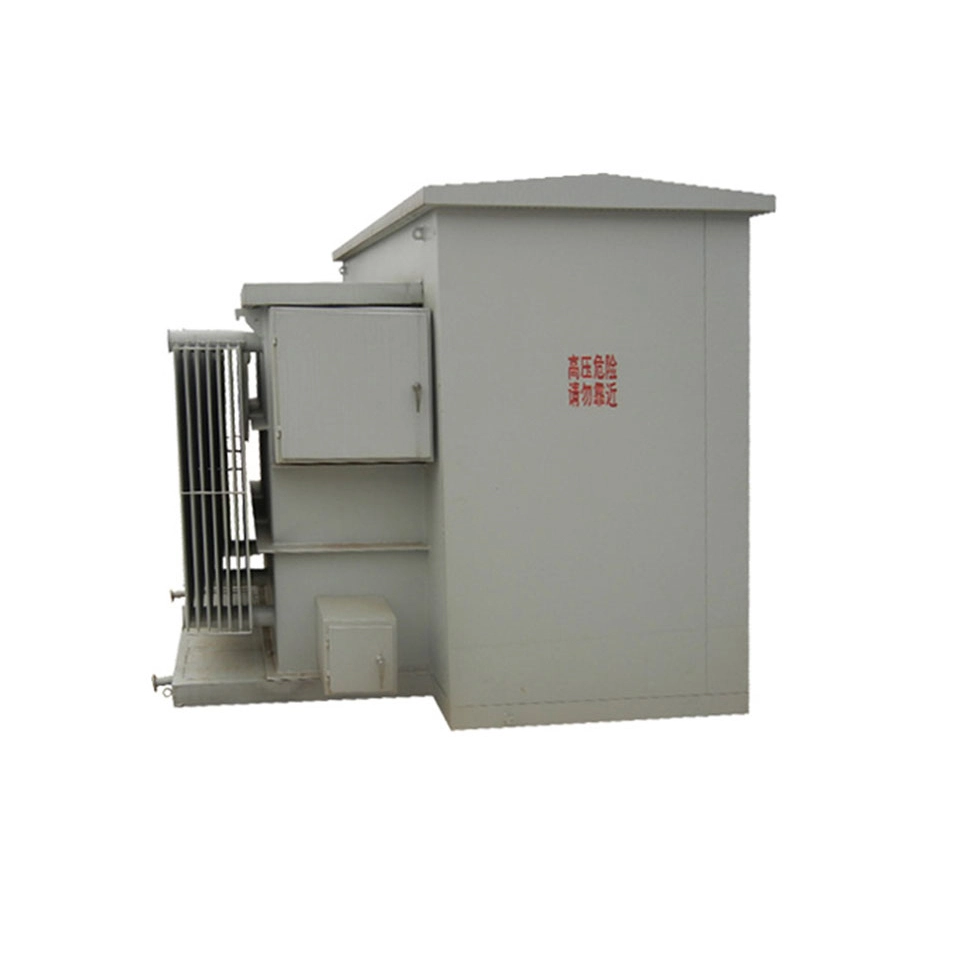

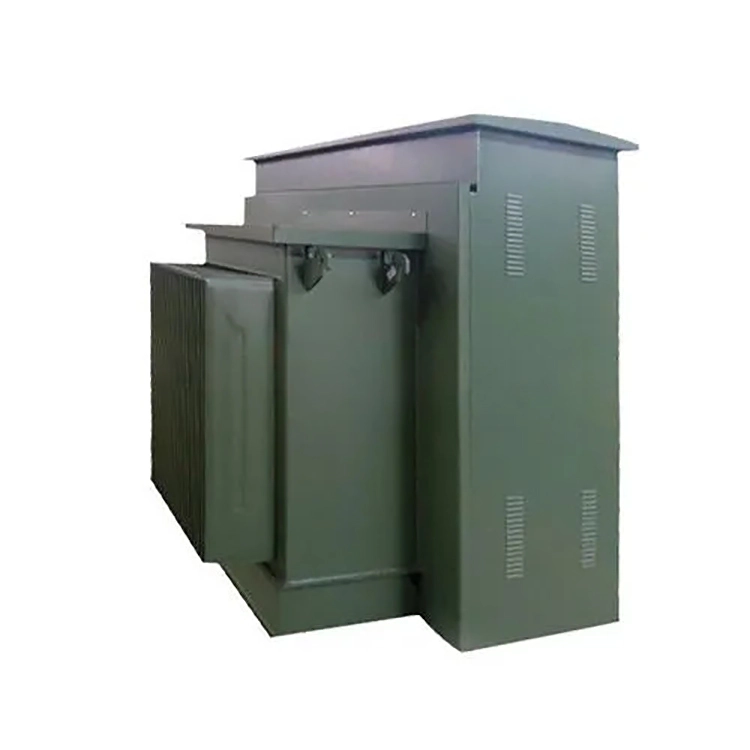

2.5mva மினரல் ஆயில் பேட் பொருத்தப்பட்ட பவர் டிரான்ஸ்பார்மர்

மினரல் ஆயில் இன்சுலேஷன் மற்றும் குளிரூட்டும் ஊடகமாக செயல்படுகிறது, மேலும் இது பவர் டிரான்ஸ்பார்மர் துறையில் மிகவும் பாரம்பரியமான மற்றும் முதிர்ந்த காப்பு திரவ தேர்வாகும். எனவே 2.5mva மினரல் ஆயில் பேட் பொருத்தப்பட்ட பவர் டிரான்ஸ்பார்மர் சிறந்த மின் காப்பு செயல்திறன், நல்ல வெப்ப கடத்துத்திறன் மற்றும் செலவு செயல்திறன் நன்மைகளைக் கொண்டுள்ளது. இயற்கை எஸ்டர்கள் போன்ற மாற்று இன்சுலேஷன் திரவங்களுடன் ஒப்பிடும்போது, ​​கனிம எண்ணெய் குறைந்த பற்றவைப்பு புள்ளியைக் கொண்டிருந்தாலும், செயல்பாட்டின் போது குளிர்ந்த பகுதிகளில் சிறந்த குறைந்த வெப்பநிலை திரவம் மற்றும் அதிக நம்பகத்தன்மை கொண்டது.

மின்மாற்றியில் உள்ள பிளக் இரண்டு வகையான உள்வரும் வரியை ஆதரிக்கிறது: முதலாவது ரிங் நெட்வொர்க் ஃபீடர் வகை, இதில் இரண்டு செட் முதன்மை புஷிங் (மொத்தம் 6, உள்வரும் மற்றும் வெளிச்செல்லும் வரிகளுக்கு) மற்றும் உள் நான்கு நிலை சுமை சுவிட்ச் ஆகியவை பொருத்தப்பட்டுள்ளன. இது மின்மாற்றியை ரிங் நெட்வொர்க் சர்க்யூட்டுடன் இணைக்க முடியும், இது தவறான தனிமைப்படுத்தல் மற்றும் இடைவிடாத பராமரிப்பை செயல்படுத்துகிறது. 2.5mva மினரல் ஆயில் பேட் பொருத்தப்பட்ட பவர் டிரான்ஸ்பார்மர் இந்த உள்ளமைவுக்கு பொதுவாக பரிந்துரைக்கப்படுகிறது. ரேடியல் ஃபீடர் வகையானது ஒரு முதன்மை புஷிங்குடன் மட்டுமே பொருத்தப்பட்டுள்ளது மற்றும் ஒற்றை வரி மின்சாரம் வழங்குகிறது, குறைந்த செலவில் ஆனால் அதற்கேற்ப நம்பகத்தன்மை குறைக்கப்படுகிறது.

ஷார்ட் சர்க்யூட் மின்மறுப்பு என்பது ஒரு மின்மாற்றியின் முக்கியமான அளவுருவாகும், இது சிஸ்டம் ஷார்ட் சர்க்யூட் மின்னோட்டம் மற்றும் மின்னழுத்த ஒழுங்குமுறை விகிதத்தின் அளவை நேரடியாக பாதிக்கிறது. பேட் பொருத்தப்பட்ட மின்மாற்றியின் வழக்கமான மின்மறுப்பு மதிப்பு 5.0% முதல் 7.5% வரை இருக்கும், மேலும் வடிவமைப்பு இலக்கு மதிப்பு பொதுவாக 5.75% ஆக அமைக்கப்படும். 5.75% மின்மறுப்பு என்பது மூன்று கட்ட மின்சுற்று இரண்டாம் பக்கத்தில் நிகழும்போது, ​​குறுகிய சுற்று மின்னோட்டமானது மதிப்பிடப்பட்ட மின்னோட்டத்தின் தோராயமாக 1/0.0575 ஆகும், இது மதிப்பிடப்பட்ட மின்னோட்டத்தின் தோராயமாக 17.4 மடங்கு ஆகும். 400V குறைந்த மின்னழுத்த பக்கத்தை உதாரணமாக எடுத்துக் கொண்டால், மதிப்பிடப்பட்ட மின்னோட்டம் தோராயமாக 3608A ஆகும், மற்றும் குறுகிய சுற்று மின்னோட்டம் தோராயமாக 62.8kA ஆகும், இது நடுத்தர மின்னழுத்த சுவிட்ச்கியர் தாங்கக்கூடிய வரம்பிற்குள் உள்ளது.

முழு சுமையின் போது, ​​மின்னழுத்த வீழ்ச்சி தோராயமாக 5.75% ஆகும், இது பொது தொழில்துறை சுமைகளுக்கு ஏற்றுக்கொள்ளத்தக்கது. IEC 60076 தரநிலையின்படி, 2.5mva மினரல் ஆயில் பேட் பொருத்தப்பட்ட பவர் டிரான்ஸ்பார்மர் வெப்ப விளைவுகள் மற்றும் டைனமிக் ஸ்திரத்தன்மை விளைவுகளைத் தாங்கும் ஷார்ட் சர்க்யூட் திறனைக் கொண்டுள்ளது.

தொழில்நுட்ப அளவுரு:

கே: 2.5mva மினரல் ஆயில் பேட் பொருத்தப்பட்ட பவர் டிரான்ஸ்ஃபார்மருக்கு, அதிக நேரம் குறைந்த சுமை அல்லது சுமை இல்லாத நிலையில் இயங்கும் போது, ​​அதன் சுமை இழப்பு குறித்து ஏன் இன்னும் கவனம் செலுத்த வேண்டும்?

ப: சுமை இல்லாமை முக்கியமாக இரண்டு பகுதிகளைக் கொண்டிருப்பதால்: முதலில், ஹிஸ்டெரிசிஸ் இழப்பு: மாற்று காந்தப்புலத்தில் இரும்புக் கோர் மீண்டும் மீண்டும் காந்தமாக்கப்படும்போது ஏற்படும் ஆற்றல் இழப்பு. இரண்டாவதாக, சுழல் மின்னோட்ட இழப்பு: மாற்று காந்தப்புலத்தால் இரும்பு மையத்தில் தூண்டப்பட்ட சுற்றும் மின்னோட்டத்தால் ஏற்படும் வெப்ப இழப்பு.

பவர் டிரான்ஸ்பார்மரின் இரண்டாம் பக்கம் முழுவதுமாகத் திறந்திருந்தாலும் அல்லது இறக்கப்படாத நிலையில் இருந்தாலும், அதன் முதன்மைப் பக்கம் சுமை இழப்பு இல்லாமல் நிலையான அளவைப் பயன்படுத்துகிறது. மேலும் சுமை இல்லா இழப்பு, கணக்கிடக்கூடிய மற்றும் தொடர்ச்சியாக மின்சாரக் கட்டணங்களுக்கு வழிவகுக்கிறது. 3000 மணிநேரத்திற்கு மேல் இயங்கும் காட்சிகளுக்கு, மாதிரியைத் தேர்ந்தெடுக்கும்போது, ​​குறைந்த சுமை இழப்புகள் உள்ளவர்களுக்கு முன்னுரிமை அளிக்கப்பட வேண்டும் (அதிக காந்த கடத்துத்திறன் சார்ந்த சிலிக்கான் ஸ்டீல் தாள்கள் அல்லது உருவமற்ற அலாய் கோர்களைப் பயன்படுத்துவது போன்றவை). ஆரம்ப கொள்முதல் செலவு 15 முதல் 20% அதிகரித்தாலும், இரண்டு ஆண்டுகளுக்குள் மின்சாரச் செலவு சேமிப்பு மூலம் வேறுபாட்டை மீட்டெடுக்க முடியும்.
