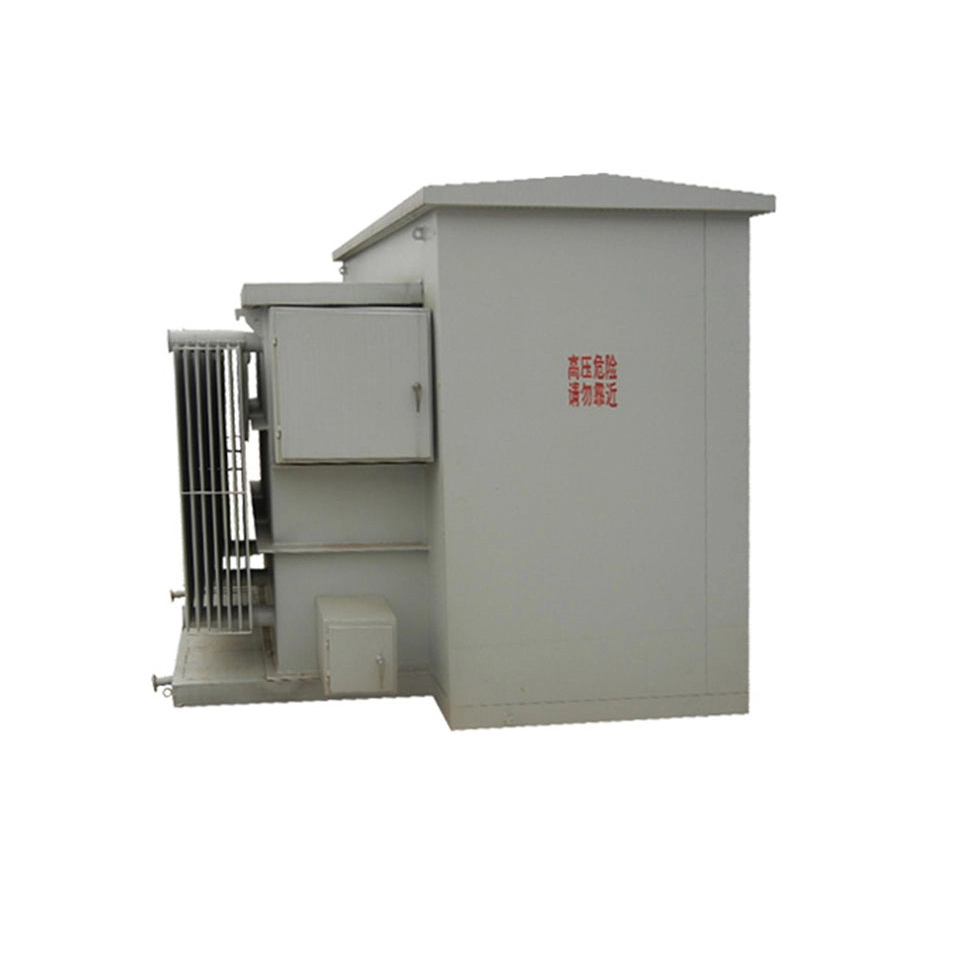

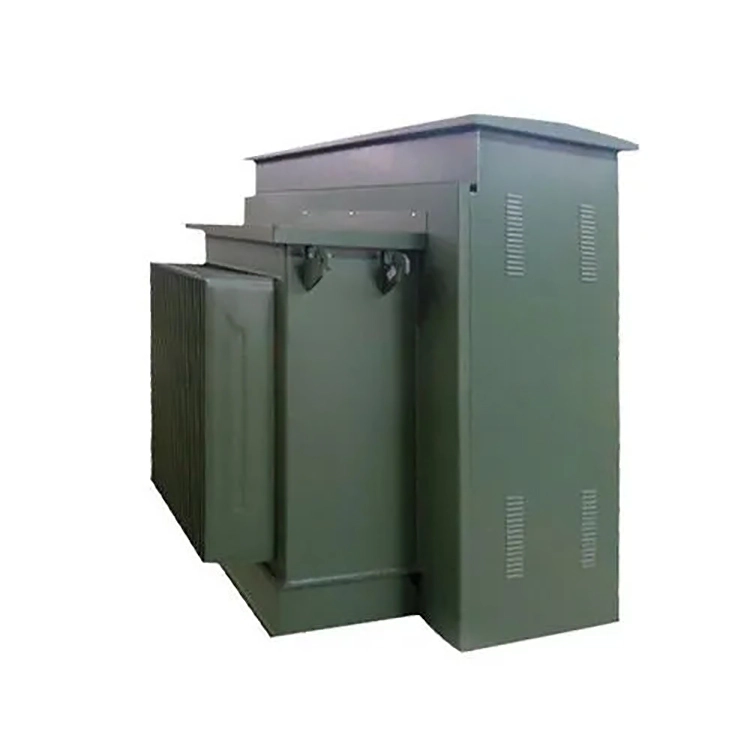

33 0.4kv 1250kva சிங்கிள் பேஸ் பேட் மவுண்டட் டிரான்ஸ்ஃபார்மர்

33 0.4kv 1250kva சிங்கிள் பேஸ் பேட் மவுண்டட் டிரான்ஸ்பார்மர்  என்பது பெரிய நிலத்தடி மின் அமைப்புகளுக்காக வடிவமைக்கப்பட்ட உயர்நிலை தீர்வாகும். இது பாதுகாப்பான மற்றும் வானிலை எதிர்ப்பு உறையைக் கொண்டுள்ளது மற்றும் மேம்பட்ட மின்சார தொடர்பு அல்லது நேரடி தொடர்பு உள்ளமைவுகளுடன் பொருத்தப்பட்டுள்ளது, இது பணியாளர்களின் பாதுகாப்பை அதிகப்படுத்துகிறது மற்றும் பொது இடங்களில் சேதமடைவதைத் தடுக்கிறது. இந்த 33 0.4kv 1250kva சிங்கிள் பேஸ் பேட் பொருத்தப்பட்ட மின்மாற்றி  ANSI , IEEE தரநிலைகள் மற்றும் ஆற்றல் திறன் தேவைகளுக்கு இணங்குகிறது, மேலும் அதிகபட்சமாக 33kV முதன்மை மின்னழுத்தத்தை நெகிழ்வான இரண்டாம் நிலை மின்னழுத்தங்களாக மாற்ற முடியும், இது சிறந்த குறுகிய சுற்று பாதுகாப்பு திறன்களையும் பெரிய குடியிருப்பு மற்றும் வணிக பயன்பாடுகளுக்கு அமைதியான செயல்பாட்டையும் வழங்குகிறது.

தொழில்நுட்ப அளவுரு:

இந்த 33 0.4kv 1250kva சிங்கிள் பேஸ் பேட் பொருத்தப்பட்ட மின்மாற்றி பயன்பாட்டில், பிற மின்னழுத்த நிலைகளுக்குப் பதிலாக 0.4kV பொதுவாக குறைந்த மின்னழுத்தப் பக்கத்தில் பயன்படுத்தப்படுவது ஏன்?

400V (மூன்று கட்டம்) / 230V (ஒற்றை கட்டம்) என்பது IEC தரநிலை குறைந்த மின்னழுத்த மின் விநியோக அமைப்புகளில் பொதுவான மின்னழுத்த நிலைகளாகும், மேலும் அவை குடியிருப்பு, வணிக மற்றும் இலகுரக தொழில்துறை பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன. குறைந்த மின்னழுத்த சுவிட்ச் கேபினட்கள், சர்க்யூட் பிரேக்கர்கள் மற்றும் கேபிள்கள் போன்ற உபகரணங்களுக்கு, அவை முதிர்ந்தவை மற்றும் 400V அளவில் அதிக செலவு செயல்திறன் விகிதத்தைக் கொண்டுள்ளன. ஒற்றை கட்ட 230V கூடுதல் மின்னழுத்தக் குறைப்பு தேவையில்லாமல் சாதாரண விளக்குகள், சாக்கெட்டுகள் மற்றும் வீட்டு உபயோகப் பொருட்களுக்கு நேரடியாக மின்சாரம் வழங்க முடியும்.

0.4kV பொதுவாக ஒரு குடியிருப்பு அல்லது வணிகப் பகுதிக்குள் 200 முதல் 500 மீட்டர் தூரத்திற்கு அனுப்பப்படும் (சாதாரண மின்னழுத்த வீழ்ச்சி ≤5% திருப்தி அளிக்கிறது). 1250kVA பெரும்பாலும் ஷாப்பிங் சென்டர்கள், வளாகங்கள், மருத்துவ மையங்கள் போன்ற பெரிய சுமை புள்ளிகளில் பயன்படுத்தப்படுகிறது, மின்மாற்றி சுமை மையத்திற்கு அருகில் அமைந்துள்ளது. 0.4kV போதுமானது மற்றும் அதிக மின்னழுத்தம் தேவையில்லை.

33 0.4kv 1250kva சிங்கிள் பேஸ் பேட் மவுண்டட் டிரான்ஸ்பார்மர்கள் மூன்று கட்டக் குழுவை (மொத்தத் திறன் 3750kVA) உருவாக்கப் பயன்படுத்தப்படும்போது, ​​அதே திறன் கொண்ட ஒரு மூன்று கட்ட மின்மாற்றியைப் பயன்படுத்துகிறது. சுமை விநியோகம், நடுநிலை புள்ளி தரையிறக்கம் மற்றும் பாதுகாப்பு உள்ளமைவு ஆகியவற்றின் அடிப்படையில் முக்கிய வேறுபாடுகள் மற்றும் முன்னெச்சரிக்கைகள் என்ன?

மூன்று 33 0.4kv 1250kva சிங்கிள் பேஸ் பேட் மவுண்டட் டிரான்ஸ்பார்மர்கள் மூன்று கட்ட உள்ளமைவில் பயன்படுத்தப்படும்போது, ​​அதே திறன் கொண்ட ஒற்றை கட்ட மின்மாற்றியில் இருந்து அடிப்படை வேறுபாடு பின்வருமாறு:

சுமை விநியோகம் கண்டிப்பாக சமநிலையில் இருக்க வேண்டும்; இல்லையெனில், ஒரு குறிப்பிட்ட கட்டத்தில் அதிக சுமை நடுநிலை புள்ளியில் கடுமையான விலகலை ஏற்படுத்தும் மற்றும் பரஸ்பர காந்தப்புல தொடர்பு மூலம் மூன்று கட்ட மின்மாற்றியில் ஈடுசெய்ய முடியாது.

முதலில், நியூட்ரல் பாயிண்ட் கிரவுண்டிங்கிற்கு, மூன்று 33 0.4kv 1250kva சிங்கிள் பேஸ் பேட் பொருத்தப்பட்ட மின்மாற்றிகளின் குறைந்த மின்னழுத்த நடுநிலைப் புள்ளிகள் வெளிப்புறமாக இணைக்கப்பட்டு பின்னர் ஒரு புள்ளியில் தரையிறக்கப்பட வேண்டும். இல்லையெனில், சுற்றும் நீரோட்டங்கள் மற்றும் தரை சாத்தியமான வேறுபாடுகள் ஏற்பட வாய்ப்புள்ளது. இதற்கு நேர்மாறாக, மூன்று கட்ட மின்மாற்றிகளின் நடுநிலைப் புள்ளிகள் நேரடியாக உட்புறமாக வெளியே கொண்டு செல்லப்படுகின்றன, மேலும் அவை எளிமையானவை மற்றும் தரைக்கு நம்பகமானவை.

இரண்டாவதாக, பாதுகாப்பின் அடிப்படையில், ஒற்றை கட்டக் குழுவில் உள்ள ஒவ்வொரு 33 0.4kv 1250kva ஒற்றை கட்டத் திண்டு ஏற்றப்பட்ட மின்மாற்றிகளும் அதன் உயர் மின்னழுத்த பக்கத்தை சுயாதீனமாக உருகிகளுடன் கட்டமைத்துள்ளன. ஒரு கட்டத்தில் தவறு ஏற்பட்டால், மற்ற இரண்டு கட்டங்களிலும் மின்சாரம் வழங்க முடியும். எனவே, ஃபேஸ் ஃபெயிலியர் அலாரம் சேர்க்கப்பட வேண்டும், மேலும் குறைந்த மின்னழுத்த பக்கத்திற்காக ஒரு பூஜ்ஜிய வரிசைப் பாதுகாப்பை சிறப்பாக வடிவமைக்க வேண்டும். இதற்கு நேர்மாறாக, மூன்று கட்ட மின்மாற்றிகள் பொதுவாக ஒரு ஒருங்கிணைந்த பயணத்தைக் கொண்டிருக்கும், மேலும் பாதுகாப்பு ஒருங்கிணைப்பு எளிமையானது.

ஒட்டுமொத்தமாக, 33 0.4kv 1250kva சிங்கிள் பேஸ் பேட் மவுண்டட் டிரான்ஸ்பார்மர்கள் குழு விரிவாக்கத்தில் நெகிழ்வானது, போக்குவரத்தில் வசதியானது, ஆனால் சிக்கலான பாதுகாப்பு, சுமை சமநிலைக்கான அதிக தேவைகள் மற்றும் பெரிய மொத்த செலவு மற்றும் தரைப் பரப்பளவு ஆகியவற்றைக் கொண்டுள்ளது. இது கட்டம் கட்டமாக கட்டுவதற்கு ஏற்றது அல்லது ஒற்றை கட்ட சுமையை பிரதான சுமையாகக் கொண்ட காட்சிகளுக்கு ஏற்றது.
