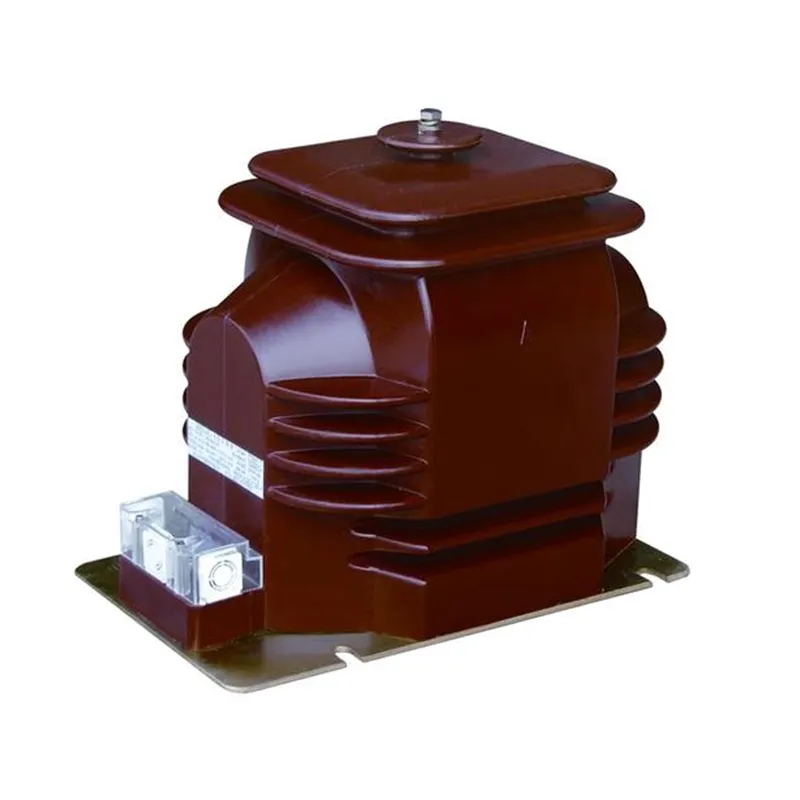

மின் விநியோக அமைப்புகள் பெருகிய முறையில் சிக்கலானதாகி வருவதால், துல்லியமான மின்னழுத்த அளவீடு மற்றும் நம்பகமான பாதுகாப்பு முன்னெப்போதையும் விட மிகவும் முக்கியமானது. ஏதுணை மின்நிலையத்தில் 13.8 Kv ஒற்றை நிலை சாத்தியமான மின்மாற்றிஅளவீடு, கண்காணிப்பு, ரிலே பாதுகாப்பு மற்றும் ஆட்டோமேஷன் அமைப்புகளுக்கான துல்லியமான மின்னழுத்த மாற்றத்தை உறுதி செய்வதில் முக்கிய பங்கு வகிக்கிறது.
XiFaஉயர்தரத்தை வழங்குவதில் நிபுணத்துவம் பெற்றதுதுணை மின்நிலையத்தில் 13.8 Kv ஒற்றை நிலை சாத்தியமான மின்மாற்றிநவீன பயன்பாட்டு நெட்வொர்க்குகள், தொழில்துறை துணை மின்நிலையங்கள், புதுப்பிக்கத்தக்க எரிசக்தி வசதிகள் மற்றும் மின் விநியோக உள்கட்டமைப்புகளுக்காக வடிவமைக்கப்பட்ட தீர்வுகள். இந்த அத்தியாவசிய துணை மின்நிலைய கூறுகளின் செயல்பாட்டுக் கொள்கைகள், கட்டுமானம், நன்மைகள், தொழில்நுட்ப விவரக்குறிப்புகள், பயன்பாடுகள், நிறுவல் பரிசீலனைகள் மற்றும் பராமரிப்புத் தேவைகள் ஆகியவற்றை இந்தக் கட்டுரை ஆராய்கிறது.
ஒரு சாத்தியமான மின்மாற்றி (PT), மின்னழுத்த மின்மாற்றி (VT) என்றும் அழைக்கப்படுகிறது, இது கருவிகள், பாதுகாப்பு ரிலேக்கள், SCADA அமைப்புகள் மற்றும் கண்காணிப்பு உபகரணங்களுக்கு ஏற்ற நிலையான குறைந்த இரண்டாம் நிலை மின்னழுத்தங்களுக்கு உயர் முதன்மை மின்னழுத்த அளவைக் குறைக்க வடிவமைக்கப்பட்ட ஒரு கருவி மின்மாற்றி ஆகும்.
A துணை மின்நிலையத்தில் 13.8 Kv ஒற்றை நிலை சாத்தியமான மின்மாற்றிகுறிப்பாக 13.8 kV சுற்றி நடுத்தர மின்னழுத்த சக்தி அமைப்பு மின்னழுத்தங்களை 120V, 110V அல்லது பிற தரப்படுத்தப்பட்ட மதிப்புகள் போன்ற பாதுகாப்பான மற்றும் அளவிடக்கூடிய வெளியீடுகளாக மாற்றுகிறது.
இந்த மின்மாற்றிகள் உயர் மின்னழுத்த சுற்றுகள் மற்றும் குறைந்த மின்னழுத்த கட்டுப்பாட்டு அமைப்புகளுக்கு இடையே மின் தனிமைப்படுத்தலை வழங்குகின்றன, அதே நேரத்தில் அதிக அளவீட்டு துல்லியத்தை பராமரிக்கின்றன.
செயல்பாட்டுக் கொள்கை மின்காந்த தூண்டலை அடிப்படையாகக் கொண்டது. முதன்மை முறுக்கு 13.8 kV நெட்வொர்க்குடன் இணைக்கப்பட்டால், மின்மாற்றி மையத்திற்குள் காந்தப் பாய்வு உருவாகிறது.
இந்த காந்தப் பாய்வு முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளுக்கு இடையிலான திருப்பங்களின் விகிதத்தின்படி இரண்டாம் நிலை முறுக்குகளில் விகிதாசார மின்னழுத்தத்தைத் தூண்டுகிறது.
இதன் விளைவாக குறைந்த மின்னழுத்த சமிக்ஞை பாதுகாப்பாக உணவளிக்க முடியும்:
முதன்மை மின்னழுத்த அலைவடிவத்தை துல்லியமாக இனப்பெருக்கம் செய்வதன் மூலம், மின்மாற்றி முழு துணை மின்நிலையத்திலும் நம்பகமான கண்காணிப்பு மற்றும் பாதுகாப்பை செயல்படுத்துகிறது.
உயர்தர 13.8 kV திறன் மின்மாற்றியானது செயல்பாட்டு பாதுகாப்பு மற்றும் அளவீட்டு துல்லியத்தை உறுதி செய்யும் பல முக்கியமான கூறுகளைக் கொண்டுள்ளது.
| கூறு | செயல்பாடு |
|---|---|
| முதன்மை முறுக்கு | நடுத்தர மின்னழுத்த அமைப்புடன் நேரடியாக இணைக்கப்பட்டுள்ளது |
| இரண்டாம் நிலை முறுக்கு | கருவிகளுக்கு குறைக்கப்பட்ட மின்னழுத்த வெளியீட்டை வழங்குகிறது |
| காந்த கோர் | காந்தப் பாய்ச்சலை திறமையாக மாற்றுகிறது |
| காப்பு அமைப்பு | மின்கடத்தா வலிமை மற்றும் பாதுகாப்பை உறுதி செய்கிறது |
| பீங்கான் அல்லது பாலிமர் வீட்டுவசதி | சுற்றுச்சூழல் நிலைமைகளிலிருந்து உள் கூறுகளைப் பாதுகாக்கிறது |
| டெர்மினல் அசெம்பிளி | பாதுகாப்பான மின் இணைப்புகளை வழங்குகிறது |
| அடித்தள அமைப்பு | செயல்பாட்டு பாதுகாப்பை மேம்படுத்துகிறது |
XiFa போன்ற பிரீமியம் உற்பத்தியாளர்கள் நம்பகத்தன்மை மற்றும் சேவை வாழ்க்கையை அதிகரிக்க மேம்பட்ட காப்பு பொருட்கள் மற்றும் துல்லியமான முறுக்கு நுட்பங்களைப் பயன்படுத்துகின்றனர்.
திட்டத் தேவைகளுக்கு ஏற்ப விவரக்குறிப்புகள் மாறுபடும் என்றாலும், துணை மின்நிலைய பயன்பாடுகளில் பின்வரும் அளவுருக்கள் பொதுவாகக் காணப்படுகின்றன.
| அளவுரு | வழக்கமான மதிப்பு |
|---|---|
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 13.8 கி.வி |
| கட்ட வகை | ஒற்றை கட்டம் |
| அதிர்வெண் | 50Hz / 60Hz |
| இரண்டாம் நிலை மின்னழுத்தம் | 120V, 110V அல்லது தனிப்பயனாக்கப்பட்டது |
| துல்லிய வகுப்பு | 0.2, 0.5, 1.0 |
| காப்பு நிலை | IEC/ANSI தரநிலைகளின்படி |
| நிறுவல் | வெளிப்புற அல்லது உட்புற |
| குளிரூட்டும் முறை | இயற்கை காற்று குளிர்ச்சி |
| பாதுகாப்பு வகுப்பு | வானிலை எதிர்ப்பு வடிவமைப்பு |
சாத்தியமான மின்மாற்றிகள் மிகவும் துல்லியமான மின்னழுத்த அளவிடுதலை வழங்குகின்றன, துல்லியமான அளவீடு மற்றும் கணினி பகுப்பாய்வை செயல்படுத்துகின்றன.
அசாதாரண இயக்க நிலைகளை விரைவாகவும் துல்லியமாகவும் கண்டறிய, பாதுகாப்பு ரிலேக்கள் துல்லியமான மின்னழுத்த உள்ளீடுகளை நம்பியுள்ளன.
உயர் மின்னழுத்த சுற்றுகளில் இருந்து அளவீட்டு உபகரணங்களை தனிமைப்படுத்துவதன் மூலம், PT கள் மின் அபாயங்களைக் கணிசமாகக் குறைக்கின்றன.
தொடர்ச்சியான மின்னழுத்த கண்காணிப்பு செயல்பாட்டு விழிப்புணர்வை மேம்படுத்துகிறது மற்றும் தடுப்பு பராமரிப்பு திட்டங்களை ஆதரிக்கிறது.
உயர்தர காப்பு அமைப்புகள் மற்றும் நீடித்த வீடுகள் பல தசாப்தங்களாக நம்பகமான செயல்பாட்டை அனுமதிக்கின்றன.
நவீன துணை மின்நிலையங்கள் துல்லியமான மின்னழுத்த தரவு தேவைப்படும் டிஜிட்டல் கண்காணிப்பு மற்றும் தன்னியக்க அமைப்புகளை அதிகளவில் சார்ந்துள்ளது.
13.8 kV ஒற்றை கட்ட திறன் மின்மாற்றி பல துறைகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
துல்லியமான மின்னழுத்த அளவீடு மற்றும் பாதுகாப்பு தேவைப்படும் இடங்களில், இந்த மின்மாற்றிகள் முக்கிய பங்கு வகிக்கின்றன.
சரியான PT ஐத் தேர்ந்தெடுப்பதற்கு பல பொறியியல் காரணிகளை கவனமாக மதிப்பீடு செய்ய வேண்டும்.
மின்மாற்றி பெயரளவு கணினி மின்னழுத்தம் மற்றும் காப்பு தேவைகளுடன் பொருந்துகிறது என்பதை உறுதிப்படுத்தவும்.
வருவாய் அளவீட்டு பயன்பாடுகளுக்கு பொதுவாக பொது கண்காணிப்பு அமைப்புகளை விட அதிக துல்லிய வகுப்புகள் தேவைப்படுகின்றன.
மீட்டர்கள், ரிலேக்கள் மற்றும் கண்காணிப்பு உபகரணங்களிலிருந்து இணைக்கப்பட்ட மொத்த சுமைகளைக் கணக்கிடுங்கள்.
ஈரப்பதம், மாசு நிலை, உயரம், வெப்பநிலை மற்றும் நில அதிர்வு தேவைகளை கருத்தில் கொள்ளுங்கள்.
IEC, ANSI, IEEE மற்றும் உள்ளூர் பயன்பாட்டுத் தரங்களுடன் இணங்குவதைச் சரிபார்க்கவும்.
நீண்ட கால நம்பகத்தன்மையை அடைவதற்கு சரியான நிறுவல் அவசியம்.
இந்த நடைமுறைகளைப் பின்பற்றுவது, பணியமர்த்தல் சிக்கல்களைக் குறைக்கிறது மற்றும் உபகரணங்களின் ஆயுளை மேம்படுத்துகிறது.
வழக்கமான பராமரிப்பு தொடர்ச்சியான செயல்திறன் மற்றும் கணினி நம்பகத்தன்மையை உறுதி செய்கிறது.
| பராமரிப்பு செயல்பாடு | பரிந்துரைக்கப்பட்ட அதிர்வெண் |
|---|---|
| காட்சி ஆய்வு | மாதாந்திர |
| முனைய இறுக்கம் சோதனை | காலாண்டு |
| காப்பு எதிர்ப்பு சோதனை | ஆண்டுதோறும் |
| இன்சுலேட்டர்களை சுத்தம் செய்தல் | தேவையானபடி |
| வெப்ப ஆய்வு | ஆண்டுதோறும் |
| அளவுத்திருத்த சரிபார்ப்பு | பயன்பாட்டு தரநிலைகளின்படி |
தடுப்பு பராமரிப்பு எதிர்பாராத செயலிழப்புகள் மற்றும் மாற்று செலவுகளை கணிசமாக குறைக்கிறது.
| அம்சம் | சாத்தியமான மின்மாற்றி (PT) | தற்போதைய மின்மாற்றி (CT) |
|---|---|---|
| முக்கிய செயல்பாடு | மின்னழுத்த அளவீடு | தற்போதைய அளவீடு |
| இணைப்பு | இணை | தொடர் |
| வெளியீடு | குறைக்கப்பட்ட மின்னழுத்தம் | குறைக்கப்பட்ட மின்னோட்டம் |
| வழக்கமான இரண்டாம் மதிப்பு | 110V அல்லது 120V | 1A அல்லது 5A |
| விண்ணப்பம் | அளவீடு மற்றும் பாதுகாப்பு | அளவீடு மற்றும் பாதுகாப்பு |
இரண்டு கருவி மின்மாற்றிகளும் இணைந்து முழுமையான மின் அமைப்பு கண்காணிப்பு மற்றும் பாதுகாப்பை வழங்குகின்றன.
மின்துறையானது டிஜிட்டல் துணை மின்நிலையங்கள் மற்றும் அறிவார்ந்த கட்ட உள்கட்டமைப்புகளை நோக்கி வேகமாக வளர்ச்சியடைந்து வருகிறது.
எதிர்கால முன்னேற்றங்களில் பின்வருவன அடங்கும்:
XiFa போன்ற உற்பத்தியாளர்கள் இந்த வளர்ந்து வரும் தொழில் தேவைகளை ஆதரிக்க மேம்பட்ட மின்மாற்றி தொழில்நுட்பங்களில் தொடர்ந்து முதலீடு செய்கின்றனர்.
அளவீடு, அளவீடு மற்றும் பாதுகாப்பு சாதனங்களுக்குப் பொருத்தமான தரப்படுத்தப்பட்ட குறைந்த மின்னழுத்தங்களுக்கு உயர் மின்னழுத்த அளவைப் பாதுகாப்பாகக் குறைப்பதே இதன் முதன்மை நோக்கமாகும்.
துல்லியமான மின்னழுத்த அளவீடு நம்பகமான பில்லிங், கணினி கண்காணிப்பு, தவறு கண்டறிதல் மற்றும் பாதுகாப்பு ஒருங்கிணைப்பை உறுதி செய்கிறது.
ஆம். பல மாதிரிகள் குறிப்பாக வானிலை-எதிர்ப்பு காப்பு மற்றும் வீட்டு அமைப்புகளுடன் வெளிப்புற நிறுவலுக்கு வடிவமைக்கப்பட்டுள்ளன.
சரியான பராமரிப்புடன், உயர்தர சாத்தியமான மின்மாற்றிகள் பெரும்பாலும் 25 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கையை வழங்குகின்றன.
சாத்தியமான மின்மாற்றிகளைத் தேர்ந்தெடுத்து நிறுவும் போது IEC, ANSI, IEEE மற்றும் பயன்பாட்டு-குறிப்பிட்ட தரநிலைகள் பொதுவாகக் குறிப்பிடப்படுகின்றன.
பயன்பாடுகள், தொழில்துறை ஆலைகள், புதுப்பிக்கத்தக்க எரிசக்தி வசதிகள், போக்குவரத்து அமைப்புகள், சுரங்க செயல்பாடுகள் மற்றும் வணிக மின் நெட்வொர்க்குகள் அனைத்தும் அவற்றைச் சார்ந்துள்ளது.
A துணை மின்நிலையத்தில் 13.8 Kv ஒற்றை நிலை சாத்தியமான மின்மாற்றிமின்னழுத்த அளவீடு, ரிலே பாதுகாப்பு, ஆற்றல் அளவீடு மற்றும் பவர் சிஸ்டம் கண்காணிப்பு ஆகியவற்றிற்கான ஒரு அடிப்படை அங்கமாகும். மின்சார தனிமைப்படுத்தலைப் பராமரிக்கும் போது துல்லியமான மின்னழுத்த மாற்றத்தை வழங்கும் அதன் திறன் நவீன துணை மின்நிலையங்கள் மற்றும் தொழில்துறை மின் அமைப்புகளுக்கு இன்றியமையாததாக ஆக்குகிறது.
பயன்பாட்டு விநியோக நெட்வொர்க்குகள், புதுப்பிக்கத்தக்க ஆற்றல் திட்டங்கள் அல்லது தொழில்துறை வசதிகளை ஆதரிப்பதாக இருந்தாலும், அனுபவம் வாய்ந்த உற்பத்தியாளரிடமிருந்து நம்பகமான மின்மாற்றியைத் தேர்ந்தெடுப்பது, செயல்பாட்டு பாதுகாப்பு, அளவீட்டு துல்லியம் மற்றும் கணினி நம்பகத்தன்மையை கணிசமாக மேம்படுத்தும்.
உங்கள் அடுத்த துணை மின்நிலைய திட்டத்திற்கான நம்பகமான மற்றும் உயர் செயல்திறன் தீர்வைத் தேடுகிறீர்களா?XiFaதேவைப்படும் சர்வதேச தரநிலைகள் மற்றும் பல்வேறு பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய வடிவமைக்கப்பட்ட தொழில்ரீதியாக வடிவமைக்கப்பட்ட சாத்தியமான மின்மாற்றிகளை வழங்குகிறது.எங்களை தொடர்பு கொள்ளவும்இன்று உங்கள் திட்டத் தேவைகளைப் பற்றி விவாதிக்க, தொழில்நுட்ப ஆதரவைக் கோரவும் அல்லது எங்கள் நிபுணர் குழுவிடமிருந்து தனிப்பயனாக்கப்பட்ட மேற்கோளைப் பெறவும்.
