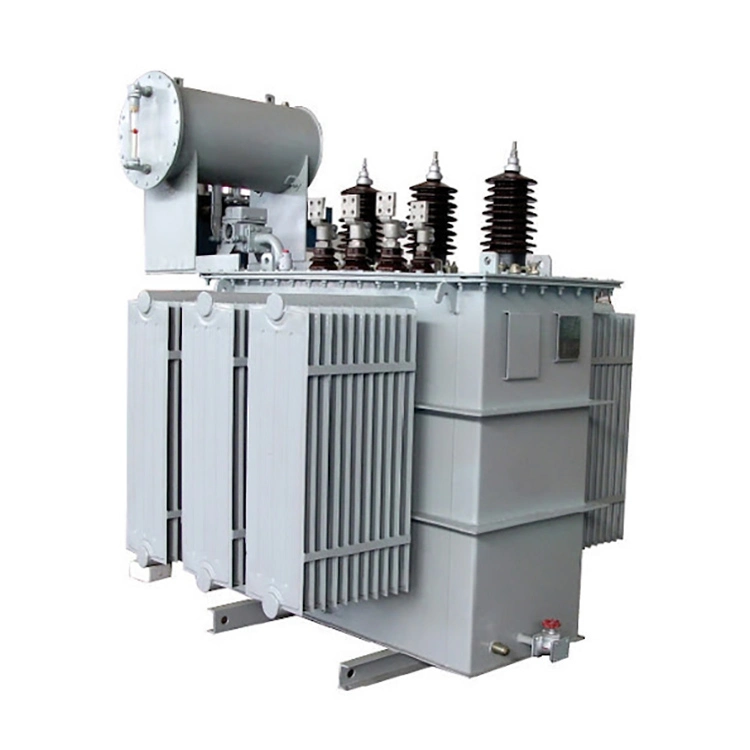

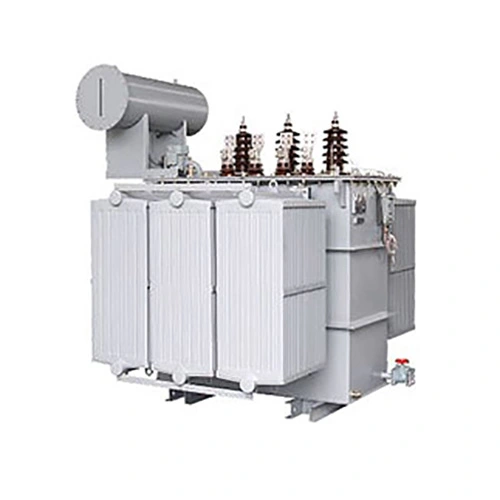

ஒரு 33kv 35kv 2000 kva ஆயில் அமிர்ஸ்டு பவர் டிரான்ஸ்ஃபார்மர் என்பது ஒரு மின் சாதனமாகும், இதில் மையமும் முறுக்குகளும் முழுமையாக இன்சுலேடிங் ஆயிலில் மூழ்கிவிடும். எண்ணெய் பல நோக்கங்களுக்காக உதவுகிறது, இதில் மின் காப்பு, வெப்பச் சிதறல் மற்றும் கூறு பாதுகாப்பு ஆகியவை அடங்கும். செயல்பாட்டுக் கொள்கை மின்காந்த தூண்டலை அடிப்படையாகக் கொண்டது. முதன்மை முறுக்குக்கு மாற்று மின்னோட்டம் பயன்படுத்தப்படும்போது, மையத்திற்குள் ஒரு மாற்று காந்தப் பாய்வு உருவாகிறது. இந்த மாறும் காந்தப்புலம் இரண்டாம் நிலை முறுக்குகளில் மின்னழுத்தத்தைத் தூண்டுகிறது. இது மின் ஆற்றலின் பரிமாற்றம் மற்றும் மாற்றத்தை செயல்படுத்துகிறது.
இந்த செயல்முறை முழுவதும் இன்சுலேடிங் எண்ணெய் முக்கிய பங்கு வகிக்கிறது. இது செயல்பாட்டின் போது உருவாகும் வெப்பத்தை ஒரே நேரத்தில் அகற்றும் அதே வேளையில் ஆற்றல்மிக்க கூறுகளை மின்சாரம் மூலம் தனிமைப்படுத்துகிறது. இந்த குணாதிசயங்களுக்கு நன்றி, A 33kv 35kv 2000 kva ஆயில் மூழ்கிய ஆற்றல் மின்மாற்றிகள் மின் உற்பத்தி நிலையங்கள், துணை மின்நிலையங்கள், தொழில்துறை விநியோக நெட்வொர்க்குகள் மற்றும் நம்பகமான உயர் மின்னழுத்தம் மற்றும் அதிக திறன் ஆற்றல் பரிமாற்றம் தேவைப்படும் பிற பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
|
தயாரிப்பு பெயர் |
33kv 35kv 2000 kva எண்ணெய் மூழ்கிய மின்மாற்றி |
|
|
மதிப்பிடப்பட்ட சக்தி |
2000 கே.வி.ஏ |
|
|
HV மதிப்பிடப்பட்ட மின்னழுத்தம் |
33 kV 35kV |
|
|
எல்வி மதிப்பிடப்பட்ட மின்னழுத்தம் |
400/230 வி |
|
|
திசையன் குழு |
Dyn11 |
|
|
சேஞ்சர் என்பதைத் தட்டவும் |
வகை |
OCTC அல்லது OLTC |
|
HV மின்னழுத்த வரம்பு |
±2×2.5%; ±3×2.5% |
|
|
முழு சுமையிலும் செயல்திறன் |
≥ 99% |
|
|
மின்மறுப்பு |
10% சகிப்புத்தன்மையுடன் 6.5% |
|
|
சேவை வகை |
தொடர் கடமை |
|
|
மவுண்டிங் |
வெளிப்புற மைதானம் ஏற்றப்பட்டது |
|
33kv 35kv 2000 kva ஆயில் அமிர்ஸ்டு பவர் டிரான்ஸ்ஃபார்மர் பல முக்கிய கூறுகளைக் கொண்டுள்ளது, இதில் காந்த கோர், முறுக்குகள், ஆயில் டேங்க், கன்சர்வேட்டர், புஷிங்ஸ், டேப் சேஞ்சர் மற்றும் கேஸ் ரிலே ஆகியவை அடங்கும்.
கட்டமைப்பு வடிவமைப்பின் அடிப்படையில், 33kv 35kv 2000 kva எண்ணெய் மூழ்கிய ஆற்றல் மின்மாற்றிகள் பொதுவாக இரண்டு வகைகளாகப் பிரிக்கப்படுகின்றன. முதன்மையானது கோர் வகை மின்மாற்றி, இதில் முறுக்குகள் காந்த மையத்தைச் சுற்றியுள்ளன. இந்த வடிவமைப்பு நவீன சக்தி அமைப்புகளில் பொதுவாகப் பயன்படுத்தப்படுகிறது. இரண்டாவது ஷெல் வகை மின்மாற்றி ஆகும், அங்கு காந்த மையமானது முறுக்குகளைச் சுற்றியுள்ளது மற்றும் பொதுவாக சிறப்புப் பயன்பாடுகளில் பயன்படுத்தப்படுகிறது.
ஒவ்வொரு கூறுகளும் ஒரு முக்கியமான செயல்பாடு பயன்படுத்தப்படுகின்றன. எண்ணெய் தொட்டியானது இன்சுலேடிங் எண்ணெயைச் சேமித்து, சிறந்த சீல் செயல்திறனை வழங்கும். கன்சர்வேட்டர் வெப்பநிலை மாறுபாடுகளால் ஏற்படும் எண்ணெய் அளவுகளில் ஏற்படும் மாற்றங்களுக்கு இடமளிப்பது மட்டுமல்லாமல், நிலையான எண்ணெய் அளவை பராமரிக்க உதவுகிறது. புஷிங்ஸ் மின் கடத்திகள் 33kv 35kv 2000 kva ஆயில் அமிர்ஸ்டு பவர் டிரான்ஸ்ஃபார்மர் உறை வழியாகச் செல்ல அனுமதிக்கின்றன, அதே நேரத்தில் ஆற்றல்மிக்க கடத்திகள் மற்றும் தரையிறக்கப்பட்ட உலோகப் பகுதிகளுக்கு இடையே பாதுகாப்பான காப்புப்பாட்டை பராமரிக்கின்றன.
மின்மாற்றி எண்ணெயின் இன்சுலேடிங் மற்றும் குளிரூட்டும் செயல்பாடுகள் அதன் இயற்பியல் பண்புகள் மூலம் அடையப்படுகின்றன. அதன் உயர் மின்கடத்தா வலிமை நேரடி கூறுகளுக்கு இடையே பயனுள்ள மின் காப்பு வழங்குகிறது. அதே நேரத்தில், அதன் குறைந்த பாகுத்தன்மை, எண்ணெய் மூழ்கிய மின்மாற்றி முழுவதும் சீரான சுழற்சியை அனுமதிக்கிறது, இது திறமையான வெப்ப பரிமாற்றத்தை செயல்படுத்துகிறது. செயல்பாட்டின் போது, எண்ணெய் முறுக்குகள் மற்றும் மையத்தை சுற்றி பாய்கிறது, வெப்பத்தை உறிஞ்சி அதை ரேடியேட்டர்களுக்கு கொண்டு செல்கிறது. கூடுதலாக, வெப்பமானது பின்னர் இயற்கையான காற்று குளிர்ச்சி அல்லது மேம்படுத்தப்பட்ட குளிரூட்டும் முறைகள் மூலம் சுற்றியுள்ள சூழலில் வெளியிடப்படுகிறது.
125kva 35kv 400v ஆயில் மூழ்கிய மின்மாற்றிகள் நவீன மின்சார அமைப்பில் முதன்மைக் குளிரூட்டும் ஊடகமாக இன்சுலேட்டிங் எண்ணெயைப் பயன்படுத்துகின்றன. மின்மாற்றிக்குள் எண்ணெய் இயற்கையாகச் சுற்றுவதால், அது முறுக்குகள் மற்றும் மையத்திலிருந்து வெப்பத்தை நகர்த்துகிறது, இது அதிகப்படியான வெப்ப ஆற்றலை திறம்படச் சிதறடிக்க அனுமதிக்கிறது. இந்த திறமையான குளிரூட்டும் செயல்முறையானது தொடர்ச்சியான சேவையின் போது நிலையான இயக்க வெப்பநிலையை பராமரிக்க உதவுகிறது மற்றும் உலர் வகை மின்மாற்றிகளுடன் ஒப்பிடுகையில் நீண்ட உபகரண ஆயுளுக்கு பங்களிக்கிறது.
அதன் குளிரூட்டும் செயல்பாட்டிற்கு கூடுதலாக, இன்சுலேடிங் ஆயில் அதிக அளவிலான மின் இன்சுலேஷனை வழங்குகிறது. 125kva 35kv 400v ஆயில் மூழ்கிய மின்மாற்றிகளில், இது உயர் மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த கூறுகளுக்கு இடையே நம்பகமான தடையை உருவாக்குகிறது, இது மின் தவறுகள், ஃபிளாஷ் ஓவர்கள் மற்றும் குறுகிய சுற்றுகளின் அபாயத்தைக் குறைக்கிறது. உள் காப்பு அமைப்புகளைப் பாதுகாக்கவும், ஒட்டுமொத்த செயல்பாட்டுப் பாதுகாப்பை மேம்படுத்தவும் எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மருக்குள் மின் அழுத்தத்தை சீராக விநியோகிக்க எண்ணெய் உதவுகிறது.
125kva 35kv 400v ஆயில் மூழ்கிய மின்மாற்றியின் வடிவமைப்பு, முக்கிய கூறுகளை ஒப்பீட்டளவில் கச்சிதமான கட்டமைப்பில் ஒருங்கிணைக்க அனுமதிக்கிறது, இது நிறுவல் இடத் தேவைகளைக் குறைக்க உதவுகிறது. சீல் செய்யப்பட்ட ஸ்டீல் டேங்க், ஈரப்பதம், தூசி மற்றும் பிற சுற்றுச்சூழல் தாக்கங்களிலிருந்து உள் அசெம்பிளியைப் பாதுகாக்கிறது.
நடைமுறை தொட்டி வடிவமைப்பு காரணமாக பராமரிப்பு நடைமுறைகள் பொதுவாக நேரடியானவை. ஆய்வு, சேவை அல்லது கூறுகளை மாற்றுதல் தேவைப்படும் போது, தொழில்நுட்ப வல்லுநர்கள் தொட்டி திறப்பு மூலம் உள் பகுதிகளை அணுகலாம். இன்சுலேடிங் எண்ணெயின் இருப்பு மாசுபாட்டைக் குறைப்பதன் மூலமும், வழக்கமான பராமரிப்பு நடவடிக்கைகளை எளிதாக்குவதன் மூலமும் உள் கூறுகளைப் பாதுகாக்க உதவுகிறது.
125kva 35kv 400v ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்கள் குறைந்த ஆற்றல் இழப்புடன் செயல்படும் வகையில் வடிவமைக்கப்பட்டுள்ளன, இது பயனர்களுக்கு மின் நுகர்வு மற்றும் இயக்கச் செலவுகளைக் குறைக்க உதவுகிறது. உகந்த எண்ணெய் சுழற்சி மற்றும் வெப்பச் சிதறல் ஆகியவை சத்தம் மற்றும் அதிர்வு அளவைக் குறைப்பதன் மூலம் அமைதியான செயல்பாட்டிற்கு பங்களிக்கின்றன. இதன் விளைவாக, 125kva 35kv 400v ஆயில் மூழ்கிய மின்மாற்றிகள் நவீன மின் விநியோக அமைப்புகளுக்கு திறமையான மற்றும் சுற்றுச்சூழலுக்குப் பொறுப்பான தீர்வை வழங்குகின்றன.
|
தயாரிப்பு பெயர் |
125kva 35kv 400v எண்ணெய் மூழ்கிய மின்மாற்றி |
|
|
மின்மாற்றி வகை |
எண்ணெய் மூழ்கிய விநியோக மின்மாற்றி |
|
|
மதிப்பிடப்பட்ட திறன் |
125 கே.வி.ஏ |
|
|
அதிக மின்னழுத்தம் |
40.5 கி.வி |
|
|
மின்னல் தூண்டுதல் தாங்கும் |
200 கே.வி |
|
|
சக்தி அதிர்வெண் தாங்கும் |
80 கே.வி |
|
|
திசையன் குழு |
Dyn11; Yyn0 |
|
|
சேஞ்சர் என்பதைத் தட்டவும் |
வகை |
டி-எனர்ஜைஸ்டு டேப் சேஞ்சர் |
|
வரம்பு |
2.5% படிகளில் ±5% |
|
|
திறன் |
≥ 98% |
|
|
மின்மறுப்பு (யுகே) |
4% ±10% |
|
Global Market Insights Inc. இன் சமீபத்திய அறிக்கையின்படி, 2034 ஆம் ஆண்டில் உலகளாவிய ஆயில் அமிர்ஸ்டு பவர் டிரான்ஸ்பார்மர் சந்தை USD 25.1 பில்லியனை எட்டும் என்று எதிர்பார்க்கப்படுகிறது. 2024 இல் USD 14.1 பில்லியன் மற்றும் 2025 இல் மதிப்பிடப்பட்ட USD 15.1 பில்லியனுடன் ஒப்பிடும்போது, சந்தை 5% வளர்ச்சி விகிதத்தில் 5% வளர்ச்சியை எதிர்பார்க்கிறது. எண்ணெய் மூழ்கிய மின்மாற்றி சந்தையின் நிலையான வளர்ச்சி முக்கியமாக மூன்று காரணிகளால் இயக்கப்படுகிறது:
பல நாடுகள் புதிய மின்மாற்றிகளுக்கான வலுவான தேவையை உருவாக்கி, தங்கள் மின் நெட்வொர்க்குகளை மேம்படுத்தி விரிவுபடுத்துகின்றன. 2023 ஆம் ஆண்டில், யுனைடெட் ஸ்டேட்ஸ் டிபார்ட்மெண்ட் ஆஃப் எரிசக்தி அதிக நீடித்த மற்றும் ஆற்றல் திறன் கொண்ட எண்ணெய் மூழ்கிய மின்மாற்றிகளை உருவாக்குவதற்கு 18 மில்லியன் அமெரிக்க டாலர்களை ஒதுக்கியது.
காற்று மற்றும் சூரிய சக்தியின் விரிவாக்கம் உலகளவில் மின்மாற்றி தேவையை துரிதப்படுத்துகிறது. இதற்கிடையில், 2040 ஆம் ஆண்டுக்குள் 555.5 பில்லியன் அமெரிக்க டாலர்களை கிரிட் மேம்படுத்தல்களில் முதலீடு செய்ய ஐரோப்பா திட்டமிட்டுள்ளது. மேலும், ஆசிய பசிபிக் பிராந்தியமும் குறிப்பிடத்தக்க வளர்ச்சி திறனை வழங்குகிறது. 2030 ஆம் ஆண்டில், புதுப்பிக்கத்தக்க ஆற்றல் உலகளாவிய மின் உற்பத்தி திறனில் சுமார் 25 சதவிகிதம் இருக்கும் என்று எதிர்பார்க்கப்படுகிறது.
பொருளாதாரங்கள் வளரும் மற்றும் தொழில்கள் விரிவடைவதால் உலகளாவிய மின்சார தேவை தொடர்ந்து அதிகரித்து வருகிறது.
சீனாவில், மின்சார நுகர்வு முதல் முறையாக ஒரு டிரில்லியன் கிலோவாட் மணிநேரத்தை ஒரு மாதத்தில் தாண்டியது, இது ஜப்பானின் வருடாந்திர மின் நுகர்வுக்கு சமமானதாகும். ஏப்ரல் 2024 இல், பிரேசில் புதிய டிரான்ஸ்மிஷன் லைன்கள் மற்றும் துணை மின்நிலையங்களுக்காக USD 4.06 பில்லியன் மதிப்புள்ள ஒப்பந்தங்களில் கையெழுத்திட்டது. ஆப்பிரிக்கா முழுவதும், தொழில்துறை வளர்ச்சி மற்றும் குறுக்கு எல்லைக் கட்ட இணைப்புகளால் இயக்கப்படும் மின்சாரத் தேவை ஆண்டுதோறும் சுமார் 4 சதவீதம் அதிகரித்து வருகிறது.
இந்த போக்குகள் எண்ணெய் மூழ்கிய மின்மாற்றிகளுக்கு நீண்ட கால வாய்ப்புகளை உருவாக்கி, உலகளவில் நிலையான சந்தை வளர்ச்சியை ஆதரிக்கின்றன.
