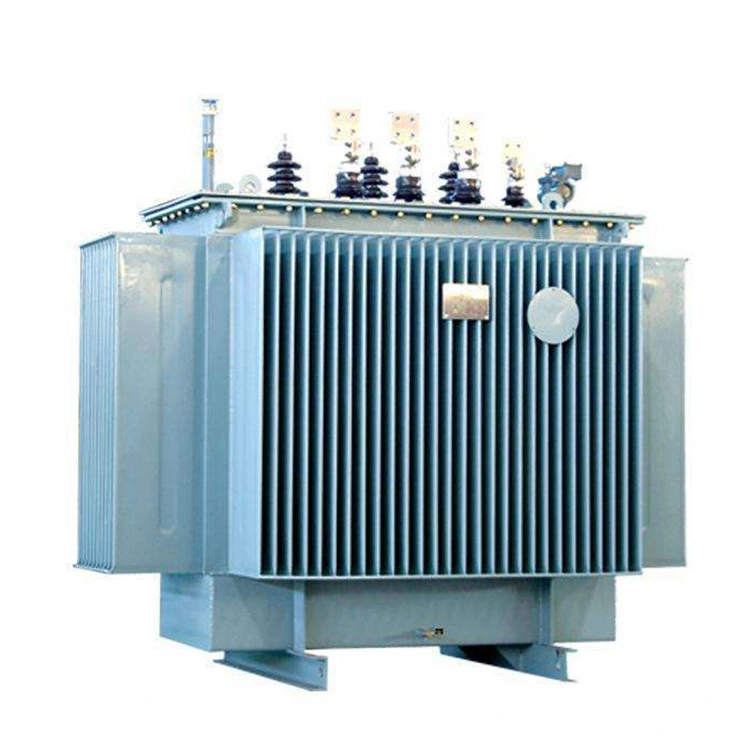

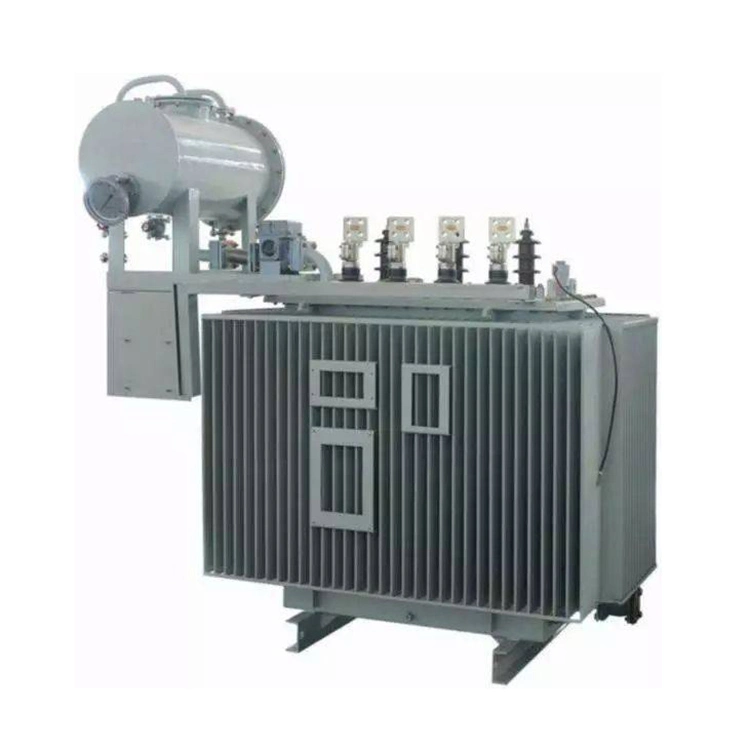

800kva 10kv ஸ்டெப் அப் ஆயில் நிரப்பப்பட்ட பவர் டிரான்ஸ்பார்மர்

800kva 10kv ஸ்டெப் அப் ஆயில் ஃபில்ட் பவர் டிரான்ஸ்பார்மர்கள் மின்னழுத்த மாற்றம் மற்றும் மின் விநியோகத்திற்காக மின் சக்தி அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன. மின்காந்த தூண்டல் கொள்கையைப் பயன்படுத்துவதன் மூலம், பல்வேறு மின் நெட்வொர்க்குகள் மற்றும் இறுதிப் பயனர்களின் தேவைகளைப் பூர்த்தி செய்ய மின்னழுத்த அளவை மேலே அல்லது கீழ்ப்படுத்துகின்றன. அவற்றின் நம்பகமான காப்பு மற்றும் குளிரூட்டும் செயல்திறன் காரணமாக, 800kva 10kv ஸ்டெப் அப் ஆயில் நிரப்பப்பட்ட பவர் டிரான்ஸ்பார்மர்கள் பொதுவாக துணை மின்நிலையங்கள், தொழில்துறை வசதிகள், வணிக வளர்ச்சிகள் மற்றும் விவசாய சக்தி அமைப்புகளில் நிறுவப்படுகின்றன.

1. இயக்கக் கொள்கை மற்றும் முக்கிய கூறுகள்

800kva 10kv ஸ்டெப் அப் ஆயில் ஃபில்ட் பவர் டிரான்ஸ்பார்மரின் முதன்மைக் கூறுகள் காந்த கோர், வைண்டிங், இன்சுலேட்டிங் ஆயில் மற்றும் டேங்க் அசெம்பிளி.

கோர் பொதுவாக உயர்தர தானியம் சார்ந்த சிலிக்கான் ஸ்டீல் லேமினேஷன்கள் அல்லது காயத்தின் மைய கட்டமைப்புகளில் இருந்து ஹிஸ்டெரிசிஸ் மற்றும் எடி தற்போதைய இழப்புகளைக் குறைக்கும். வடிவமைப்புத் தேவைகளைப் பொறுத்து தாமிரம் அல்லது அலுமினியக் கடத்திகளால் செய்யப்பட்ட முறுக்குகள், தேவையான உருமாற்ற விகிதத்தை அடைவதற்காக அமைக்கப்பட்ட உயர் மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த சுருள்களைக் கொண்டிருக்கும்.

மின்மாற்றி தொட்டியில் இன்சுலேடிங் மினரல் ஆயில் நிரப்பப்பட்டுள்ளது, இது இரண்டு அத்தியாவசிய செயல்பாடுகளை செய்கிறது. முதலாவதாக, இது ஆற்றல்மிக்க பாகங்கள் மற்றும் அடித்தள கூறுகளுக்கு இடையில் மின் காப்பு வழங்குகிறது. இரண்டாவதாக, இது இயற்கையான எண்ணெய் சுழற்சியின் மூலம் முறுக்குகள் மற்றும் மையத்திலிருந்து வெப்பத்தை எடுத்துச் செல்வதன் மூலம் குளிர்விக்கும் ஊடகமாக செயல்படுகிறது. நிலையான ONAN குளிரூட்டும் முறைகளில், வெப்பம் எண்ணெயிலிருந்து தொட்டிச் சுவர்களுக்கு மாற்றப்பட்டு, பின்னர் சுற்றியுள்ள காற்றில் சிதறடிக்கப்படுகிறது.

சாதாரண சேவை நிலைமைகளின் கீழ் பாதுகாப்பான மற்றும் நம்பகமான செயல்பாட்டை உறுதிசெய்யும் நேரடி பாகங்கள் மற்றும் வெளிநாட்டுப் பொருட்களை உட்செலுத்துதல் ஆகியவற்றுடன் தற்செயலான தொடர்புக்கு எதிராக பாதுகாப்பை வழங்குவதற்காக இந்த அடைப்பு வடிவமைக்கப்பட்டுள்ளது.

2. செயல்திறன் பண்புகள் மற்றும் வழக்கமான பயன்பாடுகள்

800kva 10kv ஸ்டெப் அப் ஆயில் ஃபில்ட் பவர் டிரான்ஸ்பார்மர்கள், சிறிய விநியோக அலகுகள் முதல் டிரான்ஸ்மிஷன் நெட்வொர்க்குகளில் பயன்படுத்தப்படும் பெரிய பவர் டிரான்ஸ்பார்மர்கள் வரை பலதரப்பட்ட மதிப்பீடுகளில் கிடைக்கின்றன. 10 kV/0.4 kV, 11 kV/0.415 kV போன்ற பொதுவான மின்னழுத்த சேர்க்கைகளுடன், பொதுவான விநியோக மின்மாற்றி மதிப்பீடுகள் 100 kVA முதல் 2500 kVA வரை இருக்கும்.

முக்கிய மின் அளவுருக்கள் பொதுவாக அடங்கும்:  மதிப்பிடப்பட்ட ஆற்றல் திறன், முதன்மை மற்றும் இரண்டாம் நிலை மின்னழுத்த மதிப்பீடுகள், மின்மறுப்பு மின்னழுத்தம், சுமை இழப்பு இல்லை, சுமை இழப்பு, அதிர்வெண்.

800kva 10kv எண்ணெய் நிரப்பப்பட்ட ஆற்றல் மின்மாற்றிகள், பல்வேறு தட்பவெப்ப நிலைகளுக்கு ஏற்றவாறு, தோராயமாக -25°C முதல் +40°C வரையிலான சுற்றுப்புற வெப்பநிலையில் நம்பகத்தன்மையுடன் செயல்படும் வகையில் வடிவமைக்கப்பட்டுள்ளன. அவற்றின் மூன்று கட்ட உள்ளமைவு தொழில்துறை மற்றும் பயன்பாட்டு சக்தி அமைப்புகளில் பரவலாக ஏற்றுக்கொள்ளப்படுகிறது, அதே நேரத்தில் பொருந்தக்கூடிய மின்காந்த இணக்கத்தன்மை தரநிலைகளுடன் இணங்குவது அருகிலுள்ள சாதனங்களில் குறுக்கீட்டைக் குறைக்க உதவுகிறது.

3. நன்மைகள் மற்றும் பாதுகாப்பு அம்சங்கள்

800kva 10kv ஸ்டெப் அப் ஆயில் ஃபில்ட் பவர் டிரான்ஸ்பார்மர்களின் முக்கிய நன்மைகளில் ஒன்று, அவற்றின் சிறந்த காப்பு மற்றும் குளிரூட்டும் திறன் ஆகும். டிரான்ஸ்ஃபார்மர் எண்ணெய் காற்றை விட அதிக மின்கடத்தா வலிமையைக் கொண்டுள்ளது, இது போதுமான மின் அனுமதிகளைப் பராமரிக்கும் போது சிறிய வடிவமைப்புகளை அனுமதிக்கிறது. அதே நேரத்தில், எண்ணெய் செயல்பாட்டின் போது உருவாகும் வெப்பத்தை திறம்பட உறிஞ்சி பரிமாற்றுகிறது, இது அதிக செயல்திறன் மற்றும் நீண்ட சேவை வாழ்க்கைக்கு பங்களிக்கிறது.

எண்ணெய் ஈரப்பதத்திற்கு எதிரான ஒரு பாதுகாப்புத் தடையையும் வழங்குகிறது, இது ஈரப்பதமான சூழலில் இன்சுலேஷன் சிதைவு அபாயத்தைக் குறைக்கிறது. இது 800kva 10kv ஸ்டெப் அப் ஆயில் நிரப்பப்பட்ட பவர் டிரான்ஸ்பார்மர்களை வெளிப்புற நிறுவல்களுக்கும், மாறுபட்ட வானிலைக்கு வெளிப்படும் இடங்களுக்கும் ஏற்றதாக அமைகிறது.

செயல்பாட்டு பாதுகாப்பை மேம்படுத்த, 800kva 10kv ஸ்டெப் அப் ஆயில் நிரப்பப்பட்ட பவர் டிரான்ஸ்ஃபார்மர்கள் அழுத்த நிவாரண வால்வுகள் போன்ற பாதுகாப்பு சாதனங்களுடன் பொருத்தப்பட்டுள்ளன. தொட்டியின் உள்ளே அதிகப்படியான அழுத்தத்தை ஏற்படுத்தும் உள் தவறு ஏற்பட்டால், இயந்திர சேதத்தைத் தடுக்க வால்வு தானாகவே அழுத்தத்தை வெளியிடுகிறது. மின்மாற்றி மதிப்பீடு மற்றும் பயன்பாட்டைப் பொறுத்து, கூடுதல் பாதுகாப்பு அமைப்புகளில் எண்ணெய் நிலை குறிகாட்டிகள், வெப்பநிலை கண்காணிப்பு சாதனங்கள், புச்சோல்ஸ் ரிலேக்கள் மற்றும் வாயு கண்டறிதல் அமைப்புகள் ஆகியவை அடங்கும்.

Wenzhou XiFa எலக்ட்ரிக்கல் பவர் எக்யூப்மென்ட் கோ., லிமிடெட். குறிப்பிட்ட நிறுவல் கட்டுப்பாடுகள் அல்லது செயல்பாட்டுத் தேவைகளுக்கு ஏற்ப மைய கட்டமைப்புகள், முறுக்கு பொருட்கள் மற்றும் இயந்திர ஏற்பாடுகளையும் தனிப்பயனாக்கலாம்.

தொழில்நுட்ப விவரக்குறிப்பு:
