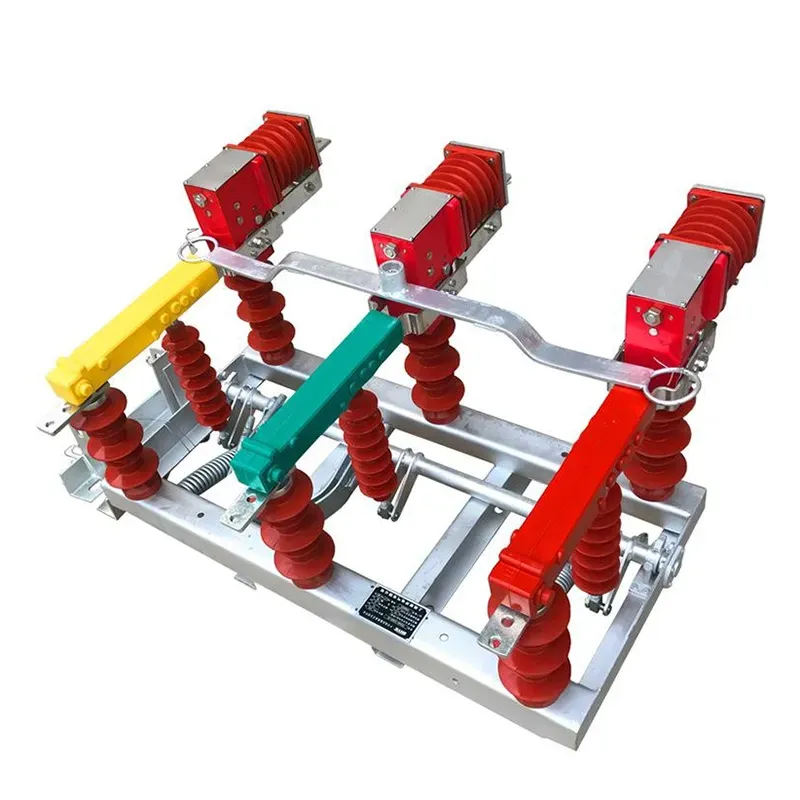

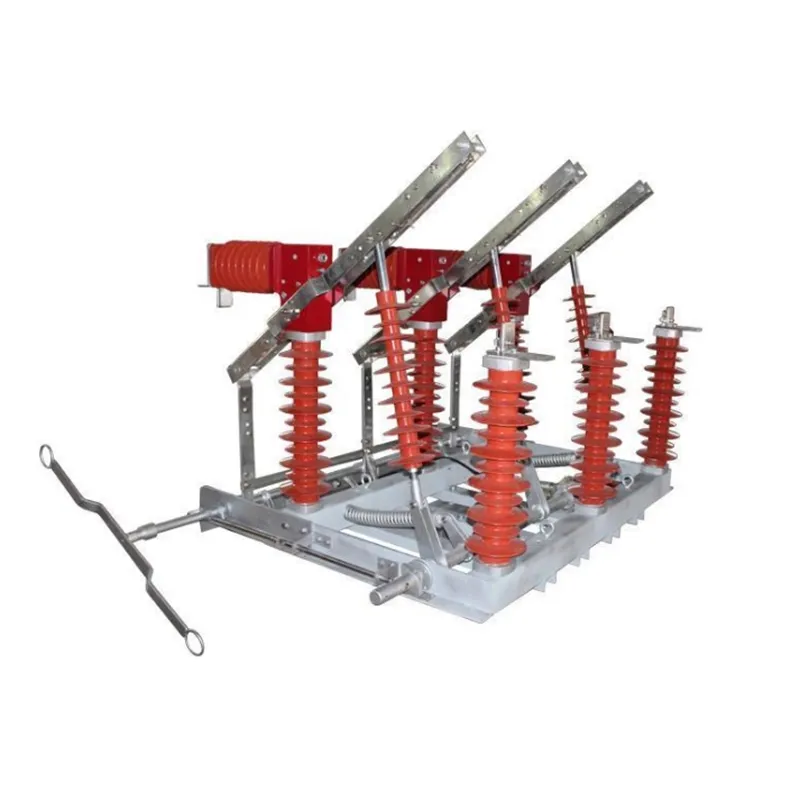

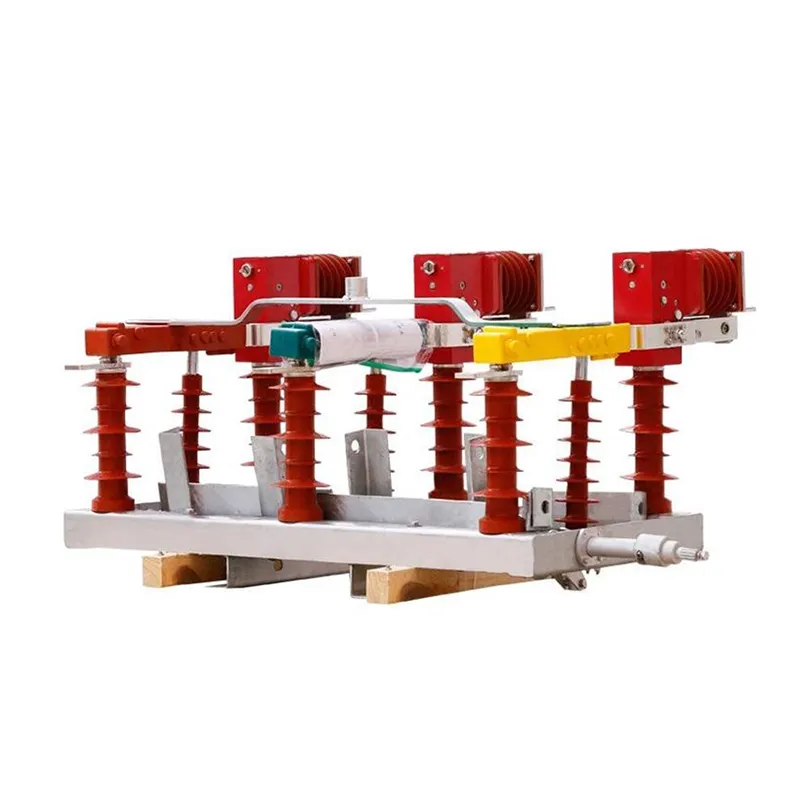

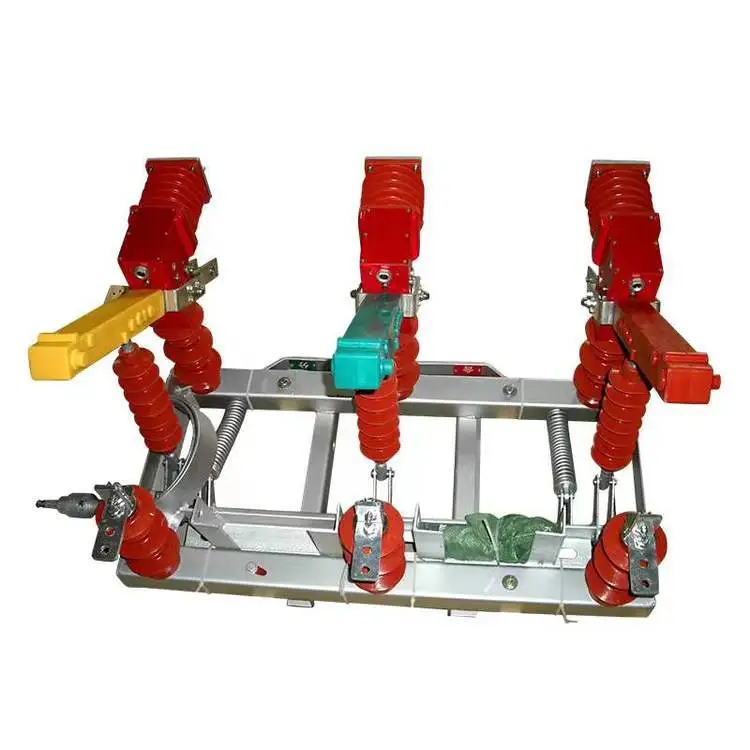

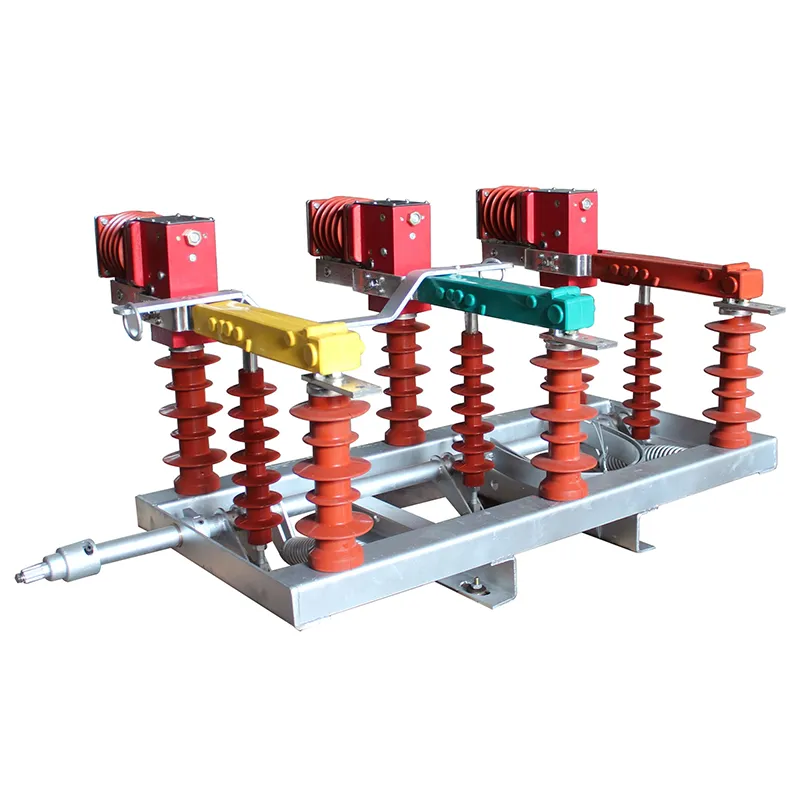

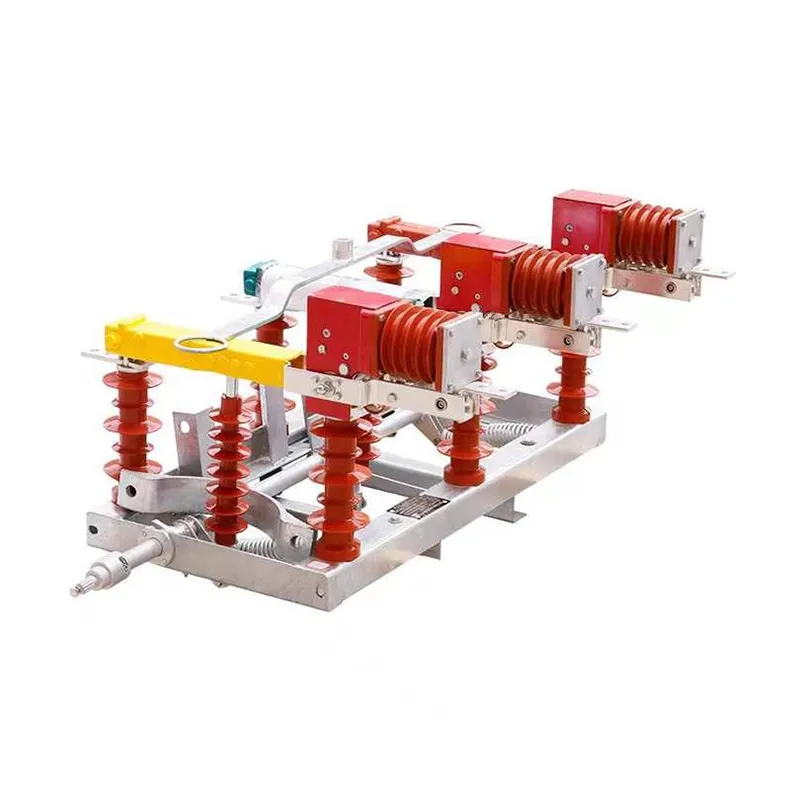

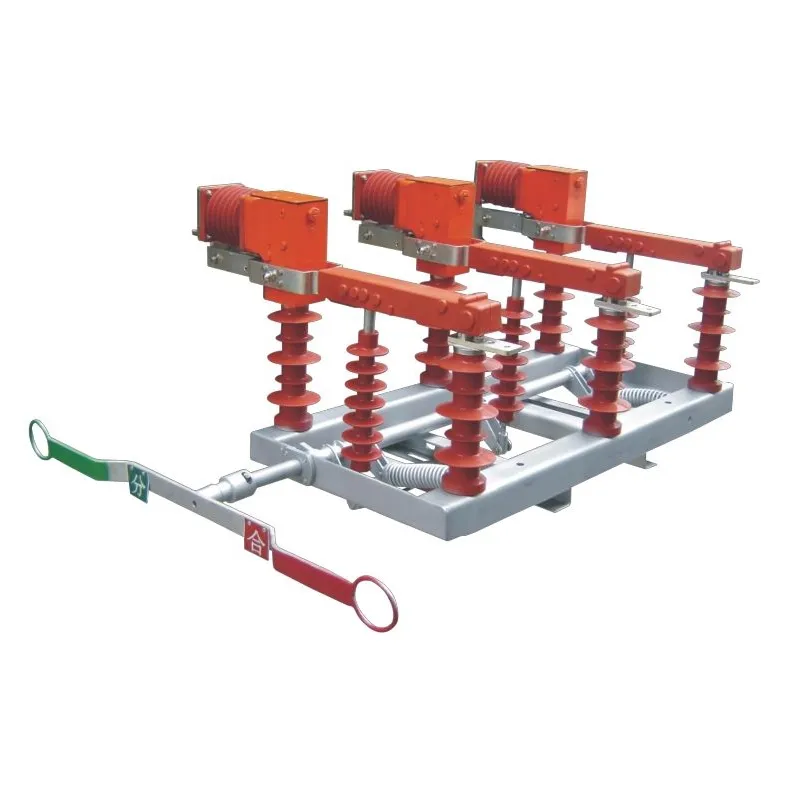

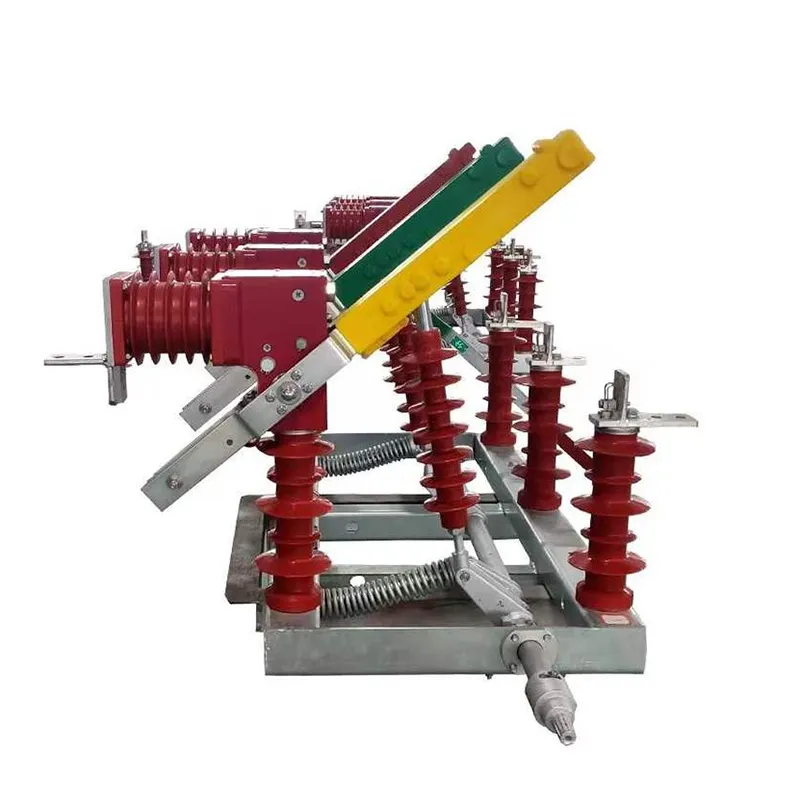

11 kv ஓவர்ஹெட் ஏர் லோட் பிரேக் ஸ்விட்ச் என்பது ஒரு மின்மாற்றி பாதுகாப்பு சாதனம் ஆகும், இது சுமை மின்னோட்டத்தை உடைப்பதற்காகவும், மின்மாற்றியில் ஏற்றப்படும் மின்னோட்டம் இல்லை, மற்றும் கேபிள் சார்ஜிங் மின்னோட்டம் மற்றும் சுமை மின்னோட்டத்தை மூடுவதற்காகவும் வடிவமைக்கப்பட்டுள்ளது. இது உடைத்தல், தனிமைப்படுத்துதல், இணைத்தல் மற்றும் மாறுதல் போன்ற செயல்பாடுகளை வழங்குகிறது. மின்னோட்டத்தை கட்டுப்படுத்தும் உருகிகளுடன் இணைந்து பயன்படுத்தும்போது, மின்மாற்றி பாதுகாப்பிற்கான சர்க்யூட் பிரேக்கருக்கு மாற்றாக 11 kv ஓவர்ஹெட் ஏர் லோட் பிரேக் ஸ்விட்சை ஏற்றுக்கொள்ளலாம், குறிப்பாக கவனிக்கப்படாத துணை மின்நிலையங்களுக்கு ஏற்றது. 11 kv ஓவர்ஹெட் ஏர் லோட் ப்ரேக் சுவிட்சுகளின் அம்சங்களை கீழே காட்டலாம்:
1. சிறிய வடிவமைப்பு, குறைந்த எடை, கவர்ச்சிகரமான தோற்றம், எளிமையான செயல்பாடு, உயர் தொழில்நுட்ப அளவுருக்கள், வலுவான உடைக்கும் திறன், பாதுகாப்பான மற்றும் நம்பகமான செயல்திறன், நீண்ட மின் சேவை வாழ்க்கை, அடிக்கடி செயல்பட ஏற்றது, மற்றும் குறைந்த பராமரிப்பு தேவைகள்.
2. கிடைக்கக்கூடிய இயக்க முறைகள்: கையேடு, மோட்டார் பொருத்தப்பட்ட அல்லது ரிமோட் கண்ட்ரோல்.
3. நிறுவல் முறை: இரட்டை துருவத்தை ஏற்றுதல்.
|
அதிகபட்சம். வேலை செய்யும் மின்னழுத்தம் |
கே.வி |
12 |
|
மதிப்பிடப்பட்ட அதிர்வெண் |
ஹெர்ட்ஸ் |
50 அல்லது 60 |
|
மதிப்பிடப்பட்ட மின்னோட்டம் |
A |
630 |
|
மதிப்பிடப்பட்ட குறுகிய நேரம் மின்னோட்டத்தைத் தாங்கும் |
kA |
20 (வெப்ப நிலைத்தன்மை) |
|
மதிப்பிடப்பட்ட குறுகிய நேரம் மின்னோட்டத்தைத் தாங்கும் |
kA |
50 (டைனமிக் ஸ்திரத்தன்மை) |
|
மின்னோட்டத்தை தாங்கும் உச்சம் |
kA |
25 |
|
மின்னழுத்தத்தைத் தாங்கும் ஆற்றல் அதிர்வெண் |
kV/1 நிமிடம் |
42 |
|
மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் |
கே.வி |
75 |
|
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் கால அளவு |
வினாடிகள் |
4 |
|
இயந்திர வாழ்க்கை |
முறை |
10000 |
கே: 11 kV ஓவர்ஹெட் ஏர் லோட் பிரேக் ஸ்விட்ச் என்றால் என்ன?
A: மேல்நிலை காற்று சுமை இடைவெளி சுவிட்ச் என்பது 11 kV விநியோகக் கோடுகளுக்காக வடிவமைக்கப்பட்ட கைமுறையாக அல்லது மோட்டார் இயக்கப்படும் மின் சாதனமாகும். இது துருவங்களில் நிறுவப்பட்டுள்ளது மற்றும் தனிமைப்படுத்தப்பட்ட ஒரு புலப்படும் புள்ளியை வழங்குகிறது. 11 kV ஓவர்ஹெட் ஏர் லோட் பிரேக் சுவிட்ச் சாதாரண இயக்க நிலைமைகளின் கீழ் சுமை மின்னோட்டத்தை குறுக்கிடுகிறது மற்றும் முக்கியமாக கோடுகளை பிரிப்பதற்கும், உபகரணங்களை தனிமைப்படுத்துவதற்கும் மற்றும் கணினி நெகிழ்வுத்தன்மையை மேம்படுத்துவதற்கும் பயன்படுத்தப்படுகிறது.
கே: எந்த வகையான இன்சுலேஷன் மற்றும் ஆர்க் க்வென்ச்சிங் மீடியம் 11 kV மேல்நிலை காற்று சுமை இடைவெளி சுவிட்சைப் பயன்படுத்துகிறது?
A: 11 kV ஓவர்ஹெட் டைப் லோட் பிரேக் ஸ்விட்ச் பொதுவாக ஏர் இன்சுலேஷனை நம்பியுள்ளது மற்றும் SF₆ எரிவாயு தேவையில்லாமல் வெளிப்புற சேவையில் நம்பகமான செயல்திறனை உறுதி செய்வதற்காக ஆர்க்கை பாதுகாப்பாக அணைக்க ஆர்க் சூட்களுடன் கூடிய விரைவு மேக், விரைவு பிரேக் பொறிமுறையைப் பயன்படுத்துகிறது.
கே: 11 kV ஓவர்ஹெட் ஏர் லோட் பிரேக் ஸ்விட்ச்சின் முக்கிய கூறுகள் யாவை?
ப: காற்று சுமை இடைவேளை சுவிட்ச் பொதுவாக பின்வருவனவற்றைக் கொண்டுள்ளது:
1. பிளேடு தொடர்புகள் மற்றும் வில் சரிவுகள்;
2. பீங்கான் அல்லது பாலிமர் இன்சுலேட்டர்கள்;
3. இயக்க பொறிமுறை;
4. மவுண்டிங் ஃப்ரேம் மற்றும் டெர்மினல்கள்.
