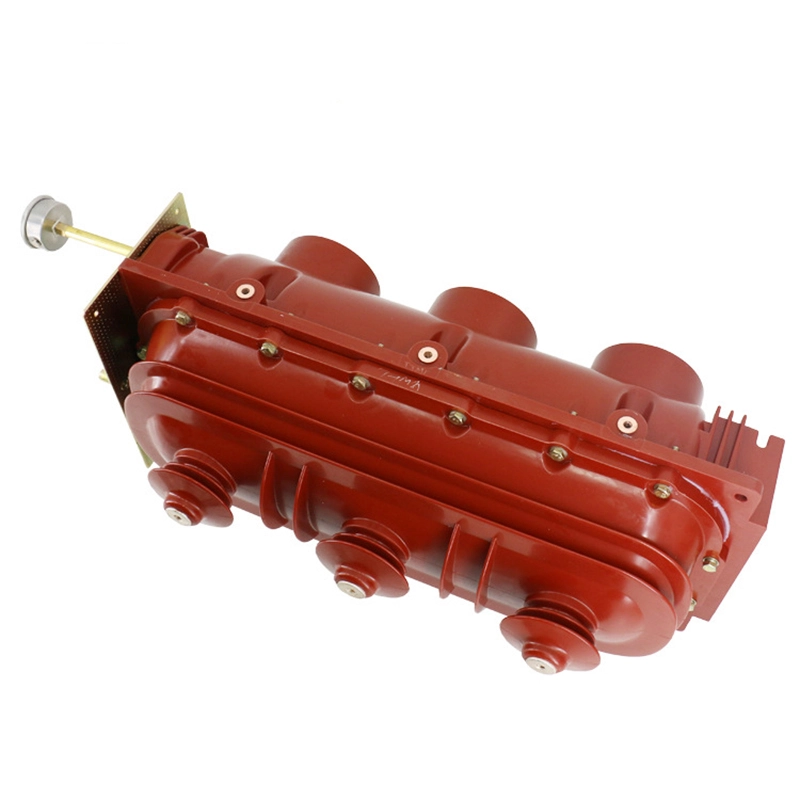

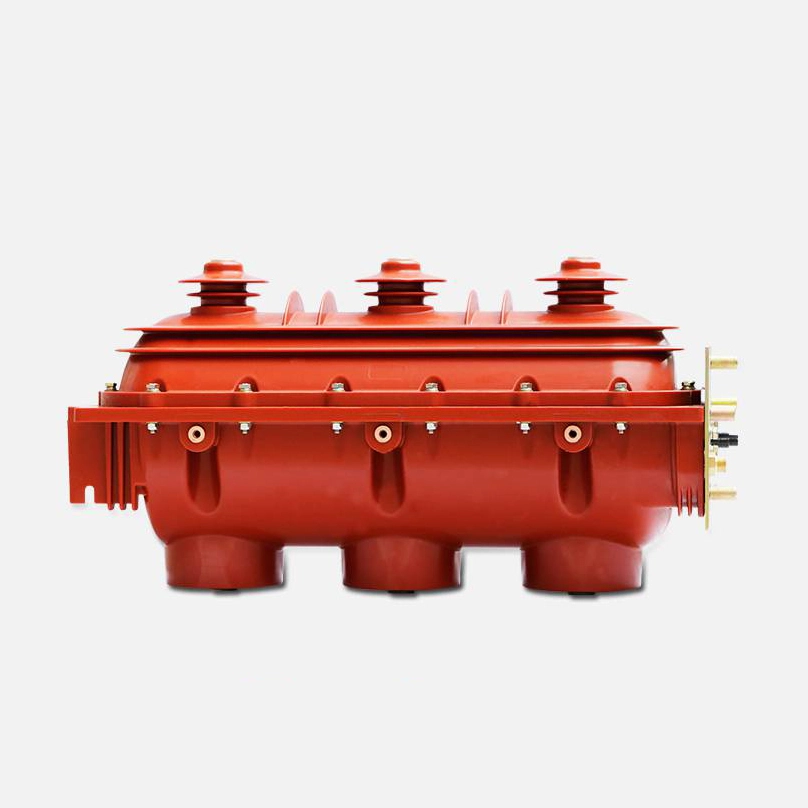

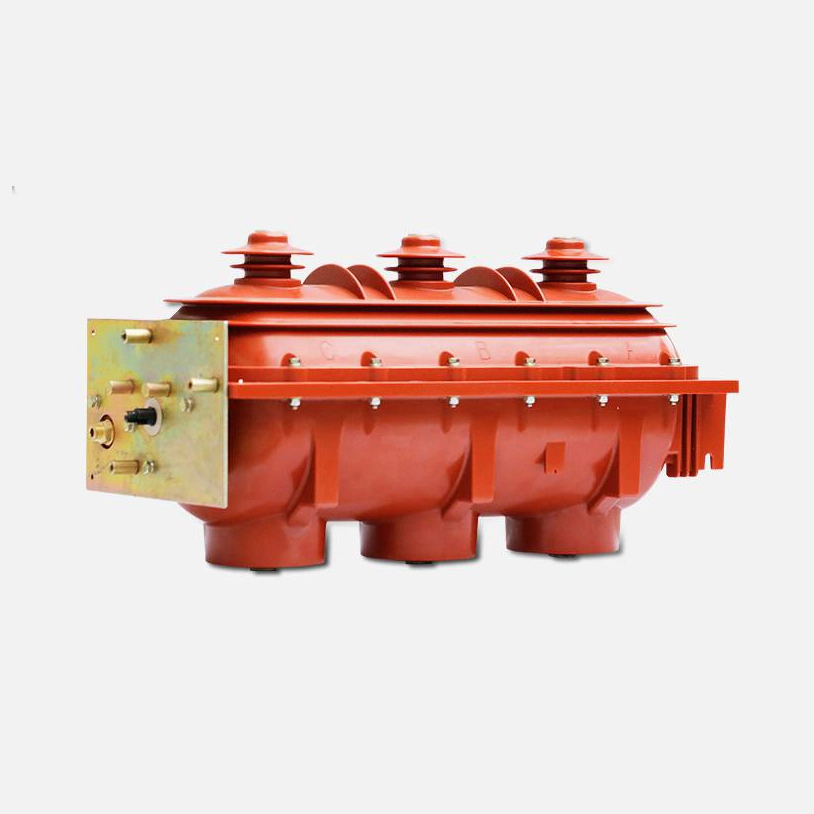

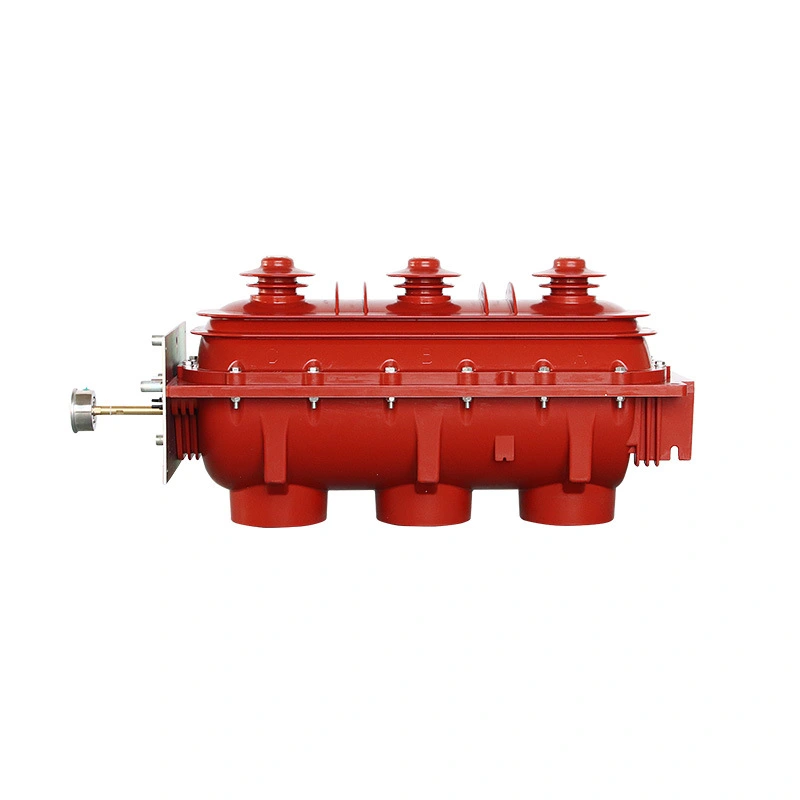

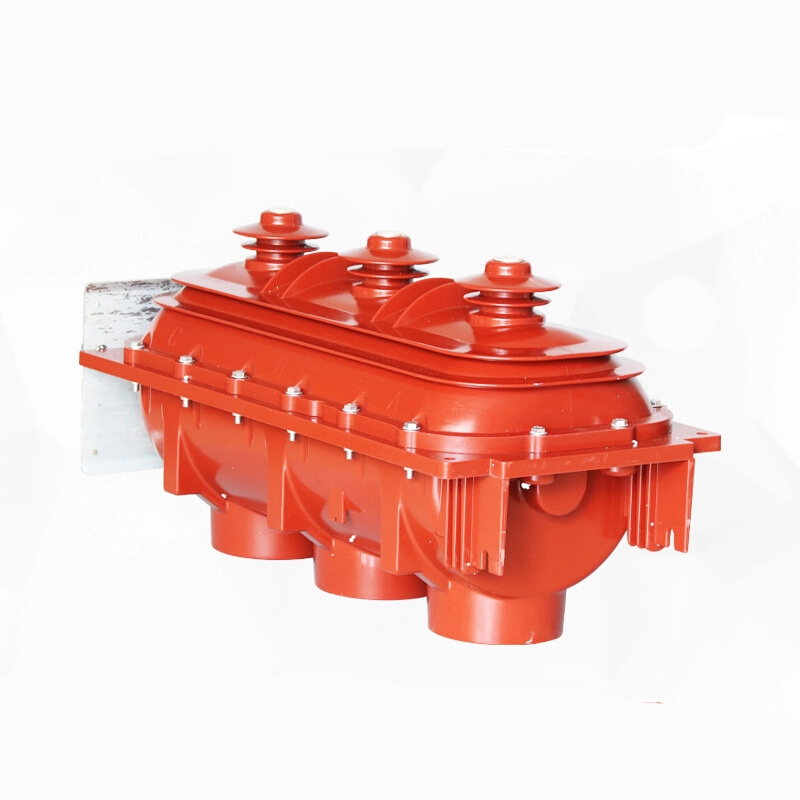

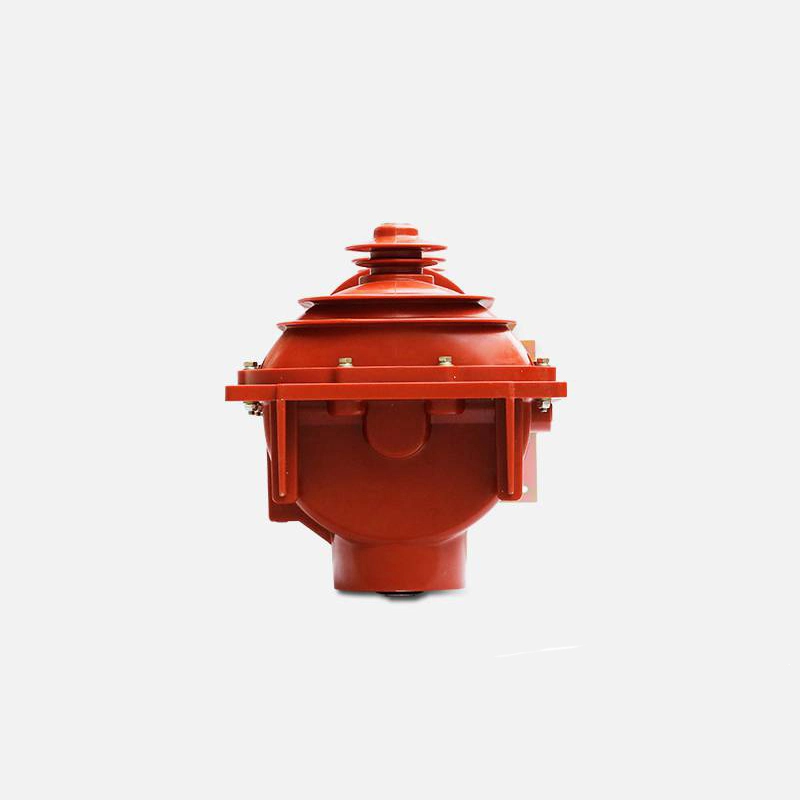

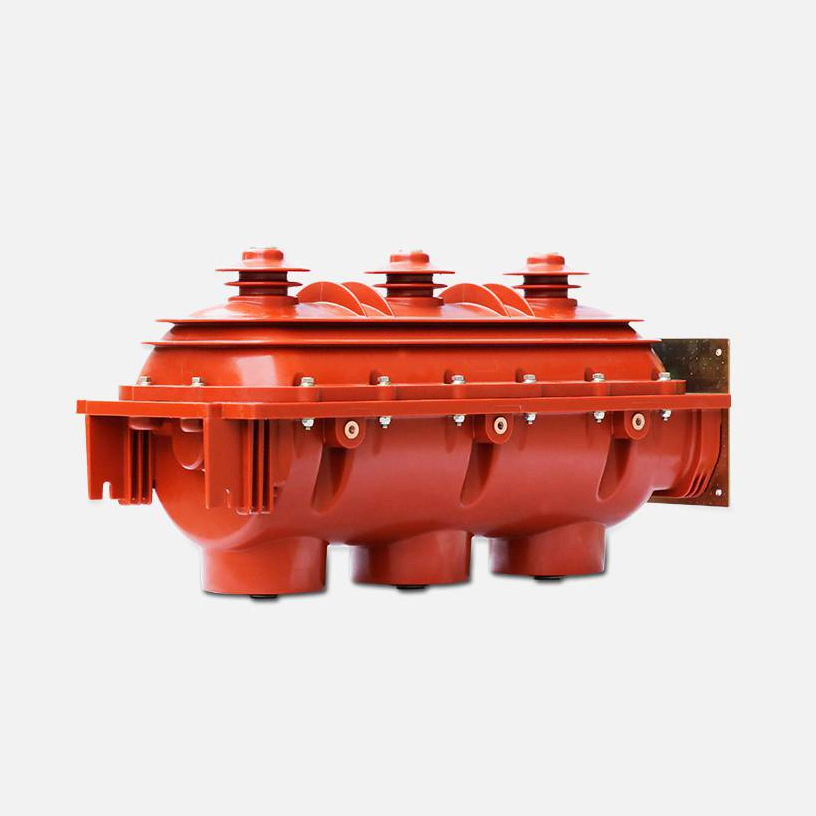

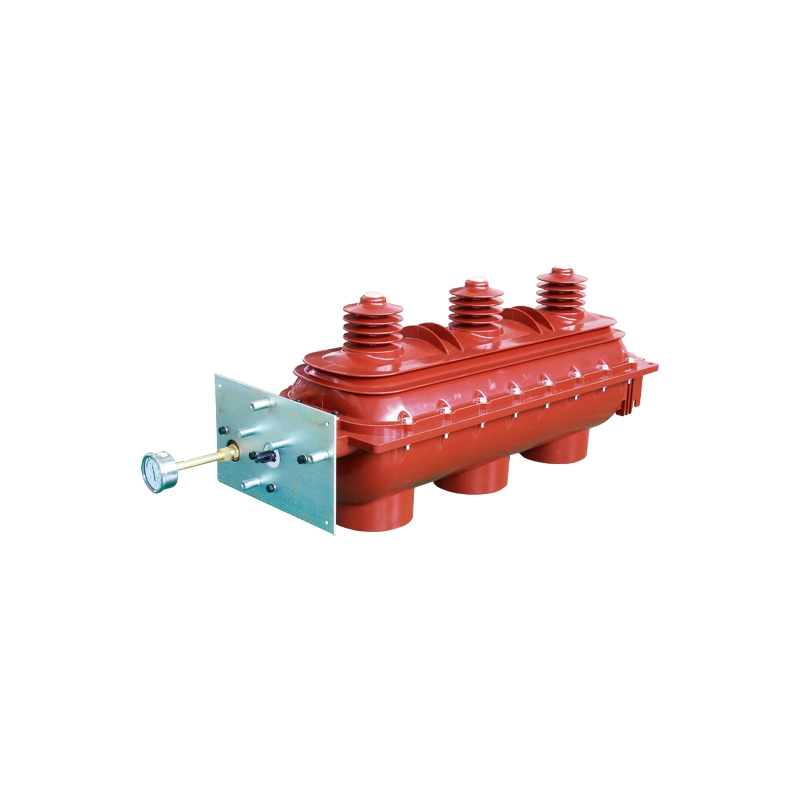

11kv sf6 கேஸ் லோட் பிரேக் ஸ்விட்ச் எல்பிஸ் மூன்று கட்ட ஏசி பவர் விநியோக நெட்வொர்க்குகளுக்காக 50 ஹெர்ட்ஸ் அதிர்வெண் மற்றும் அதிகபட்சமாக வடிவமைக்கப்பட்டுள்ளது. வேலை மின்னழுத்தம் 12 kV. இது ரிங் மெயின் யூனிட்கள் மற்றும் டபுள் ரேடியல் பவர் சப்ளை நெட்வொர்க்குகளில் பயன்படுத்த ஏற்றது, இது சுமை நீரோட்டங்கள் மற்றும் ஓவர்லோட் நீரோட்டங்களை உருவாக்குவதற்கும் உடைப்பதற்கும் பயன்படுத்தப்படுகிறது. கூடுதலாக, சுமை இல்லாத மேல்நிலைக் கோடுகள், இறக்கப்படாத மின்மாற்றிகள் மற்றும் மின்தேக்கி வங்கிகளை மாற்றுவதற்கு இது பயன்படுத்தப்படலாம். முக்கிய அம்சங்கள் கீழே காட்டப்பட்டுள்ளன:
சிறந்த காப்பு செயல்திறன்

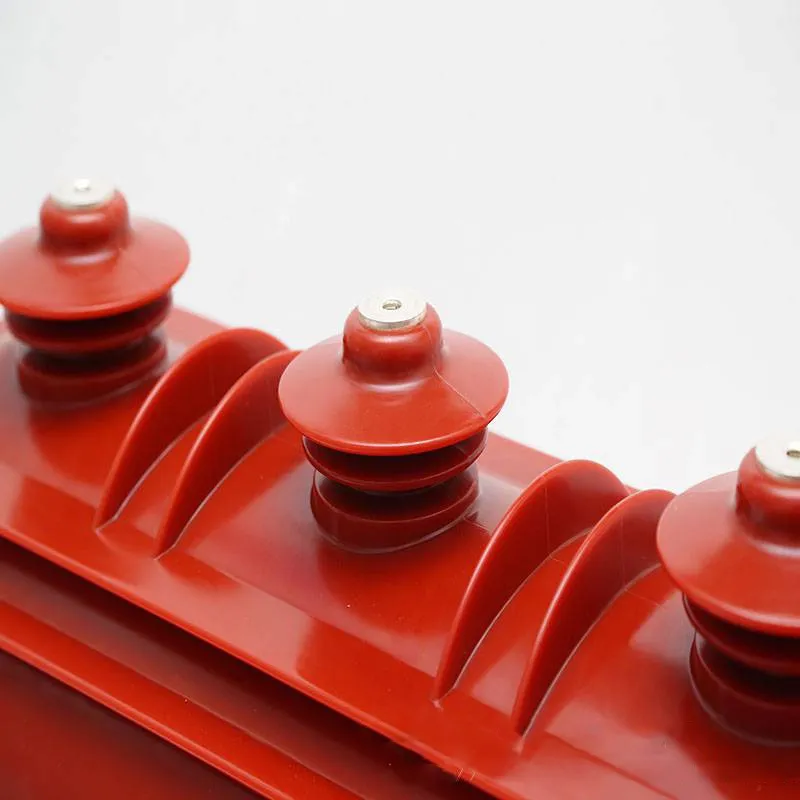

11kv sf6 கேஸ் லோட் ப்ரேக் ஸ்விட்ச் எல்பிகளின் அடைப்பு, காஸ்ட் எபோக்சி பிசினால் ஆனது மற்றும் SF6 வாயுவால் நிரப்பப்பட்டது, இது வலுவான காப்பு மற்றும் பாதுகாப்பான மற்றும் நம்பகமான செயல்பாட்டை உறுதிசெய்ய உள் வளைவுகளைத் தாங்கும் திறனை வழங்குகிறது.
குறைந்த ஸ்விட்சிங் ஓவர்வோல்டேஜ்
SF₆ வாயுவின் வளைவைத் தணிக்கும் பண்புகள் இருப்பதால், தற்போதைய பூஜ்ஜியம் வரை வில் நெடுவரிசை குறுகியதாகவும் நிலையானதாகவும் இருக்கும், இது தடைகளின் அபாயத்தைக் குறைக்கிறது மற்றும் அதிக மின்னழுத்தத்தை குறைக்கிறது.
இலவச பராமரிப்பு வடிவமைப்பு
பெரும்பாலான மாடல்கள் முழுவதுமாக சீல் செய்யப்பட்ட அமைப்பைக் கொண்டிருக்கின்றன. சில முக்கிய கூறுகள் பராமரிப்பு இல்லாமல் 20 ஆண்டுகள் வரை செயல்படும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
பாதுகாப்பான மற்றும் எளிதான செயல்பாடு

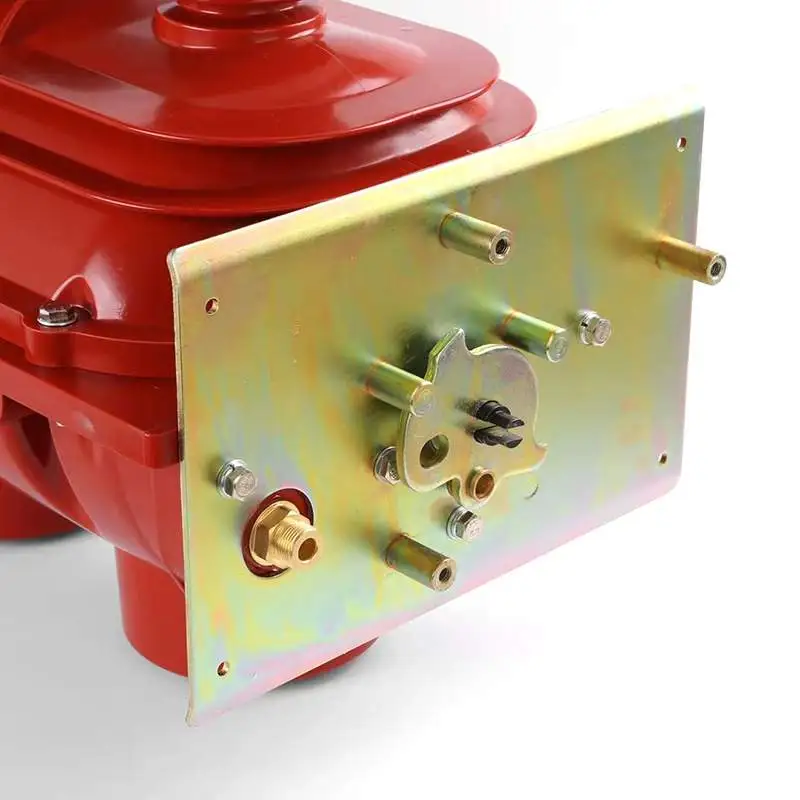

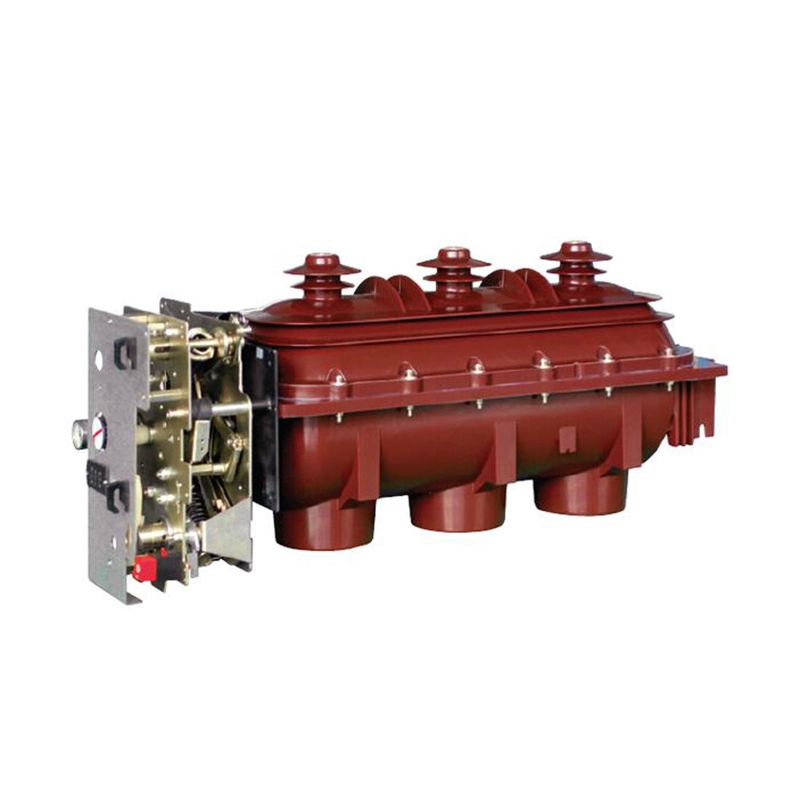

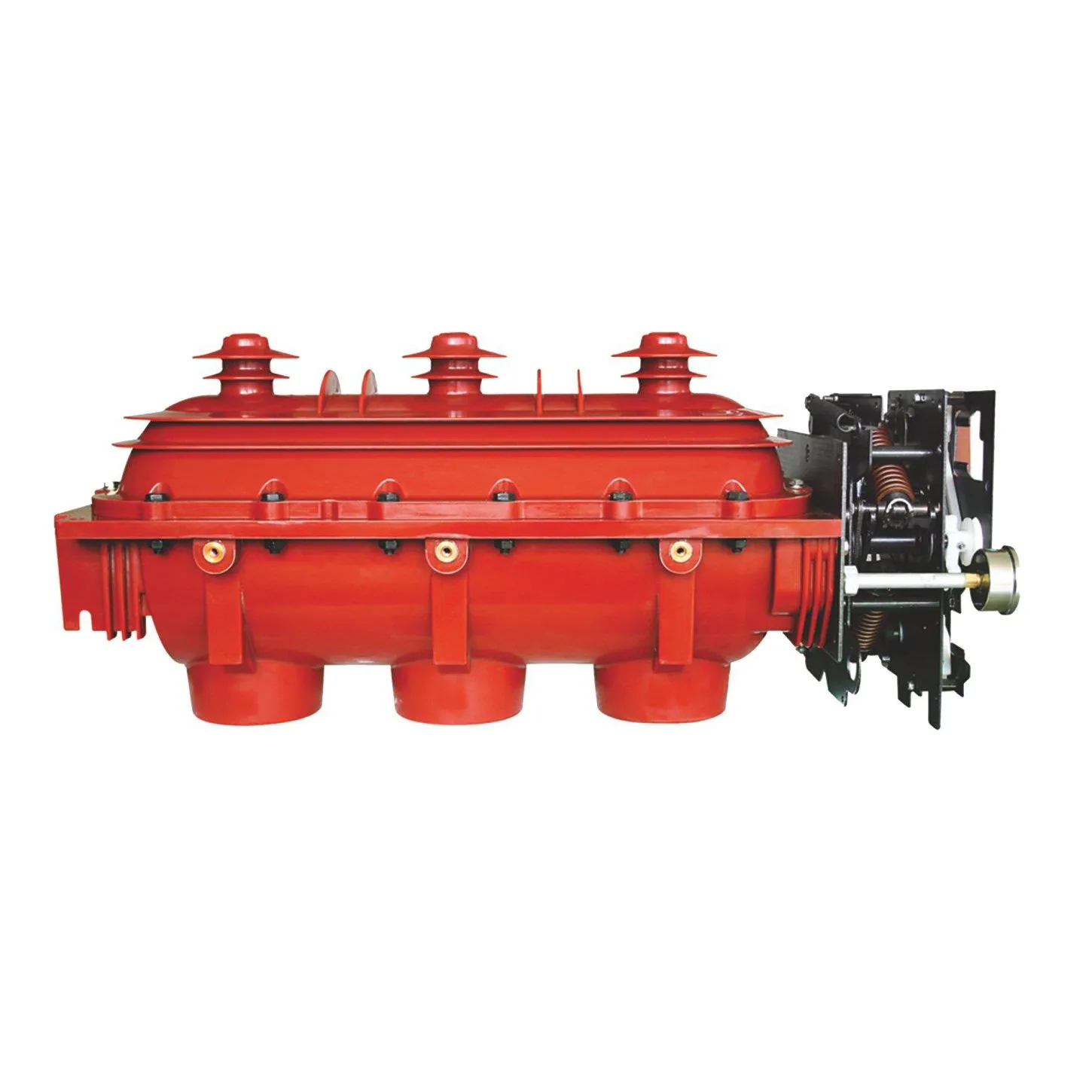

கைமுறை மற்றும் மோட்டார் பொருத்தப்பட்ட இயக்க விருப்பங்கள் இரண்டும் 11kv sf6 கேஸ் லோட் பிரேக் ஸ்விட்ச் எல்பிகளுக்குக் கிடைக்கும். மெக்கானிக்கல் இன்டர்லாக் சிஸ்டம் பாதுகாப்பான நிலை மாற்றங்களை உறுதிசெய்து தவறான செயல்பாட்டைத் தடுக்கிறது.
பரந்த அளவிலான பயன்பாடுகள்
12 kV விநியோக அமைப்புகளுக்காக வடிவமைக்கப்பட்ட, 11kv sf6 கேஸ் லோட் பிரேக் ஸ்விட்ச் எல்பிகளை லைன் ஐசோலேஷன், லோட் கரண்ட் மற்றும் ஓவர்லோட் கரண்ட் தடங்கலுக்குப் பயன்படுத்தலாம், மேலும் உருகிகளுடன் இணைந்தால், இது ஷார்ட் சர்க்யூட் தவறுகளுக்கு எதிராக பாதுகாப்பை வழங்குகிறது.
|
அதிகபட்சம். வேலை செய்யும் மின்னழுத்தம் |
12 கே.வி |
|
மதிப்பிடப்பட்ட அதிர்வெண் |
50 அல்லது 60 ஹெர்ட்ஸ் |
|
மதிப்பிடப்பட்ட மின்னோட்டம் |
630 ஏ அல்லது 1250 ஏ |
|
மதிப்பிடப்பட்ட பிரேக்கிங் கரண்ட் |
25 கே.ஏ |
|
மின்னழுத்தத்தைத் தாங்கும் ஆற்றல் அதிர்வெண் |
42 kV/1 நிமிடம் |
|
மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் |
75 கே.வி |
|
மதிப்பிடப்பட்ட SF6 வாயு அழுத்தம் |
45 kPa |
|
செயல்பாட்டு முறை |
கையேடு / மோட்டார் ஓட்டுநர் / தொலை இயக்கம் |
|
இயந்திர வாழ்க்கை |
3000 முறை |
கே: 11kv sf6 கேஸ் லோட் பிரேக் ஸ்விட்ச் பவுண்டுகள் என்றால் என்ன?
A: 11kv sf6 கேஸ் லோட் பிரேக் ஸ்விட்ச் எல்பிஎஸ் என்பது 11 kV விநியோக நெட்வொர்க்குகளில் பயன்படுத்தப்படும் ஒரு நடுத்தர மின்னழுத்த மாறுதல் சாதனமாகும். இது சுமை மின்னோட்டம், ஓவர்லோட் மின்னோட்டம் மற்றும் சுமை வரி அல்லது மின்மாற்றி மாறுதல் கடமைகளை உருவாக்க மற்றும் உடைக்க வடிவமைக்கப்பட்டுள்ளது. பாதுகாப்பான மற்றும் நம்பகமான செயல்பாட்டை உறுதிசெய்ய, சுவிட்ச் SF6 வாயுவை இன்சுலேடிங் மற்றும் ஆர்க் தணிக்கும் ஊடகமாகப் பயன்படுத்துகிறது.
கே: 11kv sf6 கேஸ் லோட் பிரேக் ஸ்விட்ச் எல்பிஎஸ் sf6 கேஸ் சர்க்யூட் பிரேக்கரிலிருந்து எப்படி வேறுபடுகிறது?
ப: ஒரு 11kv sf6 கேஸ் லோட் பிரேக் ஸ்விட்ச் எல்பிஸ் முதன்மையாக சுமை மின்னோட்டத் தடங்கலுக்காக வடிவமைக்கப்பட்டுள்ளது, அதிக ஷார்ட் சர்க்யூட் தவறுகளை தானே சரிசெய்வதற்காக அல்ல. மின்னோட்டத்தை கட்டுப்படுத்தும் உருகிகளுடன் இணைந்தால், 11kv sf6 கேஸ் லோட் பிரேக் ஸ்விட்ச் எல்பிஸ் ஒரு சர்க்யூட் பிரேக்கருக்கு ஒரு செயல்பாட்டு மாற்றாக செயல்படும். இந்த ஏற்பாட்டில், sf6 கேஸ் லோட் பிரேக் ஸ்விட்ச் சாதாரண சுமை மாறுதலைக் கையாளுகிறது, அதே நேரத்தில் உருகி கனமான தவறு நீரோட்டங்களை அழிக்கிறது.
கே: 11kv sf6 கேஸ் லோட் பிரேக் ஸ்விட்ச் எல்பிகளில் என்ன பராமரிப்பு தேவைப்படுகிறது?
A: பெரும்பாலான 11kv sf6 கேஸ் லோட் பிரேக் ஸ்விட்ச் எல்பிகள் ஒரு எரிவாயு பெட்டியுடன் வடிவமைக்கப்பட்டுள்ளன, இது வருடத்திற்கு 0.5%க்கும் குறைவான கசிவு விகிதம் உள்ளது. இதற்கு 20 முதல் 30 ஆண்டுகள் வரை வழக்கமான எரிவாயு நிரப்புதல் தேவையில்லை. பொறிமுறை, இன்டர்லாக்ஸ் மற்றும் துணை சுற்றுகளின் அவ்வப்போது செயல்பாட்டு சோதனைகள் பொதுவாக போதுமானவை.
