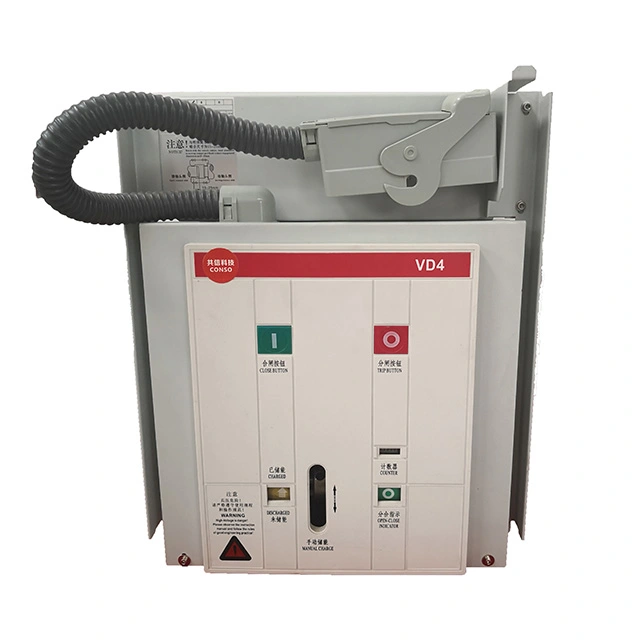

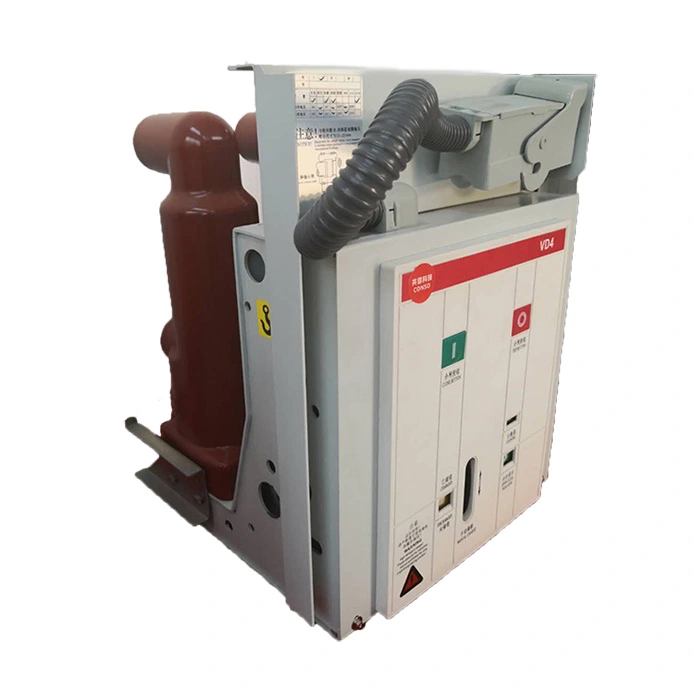

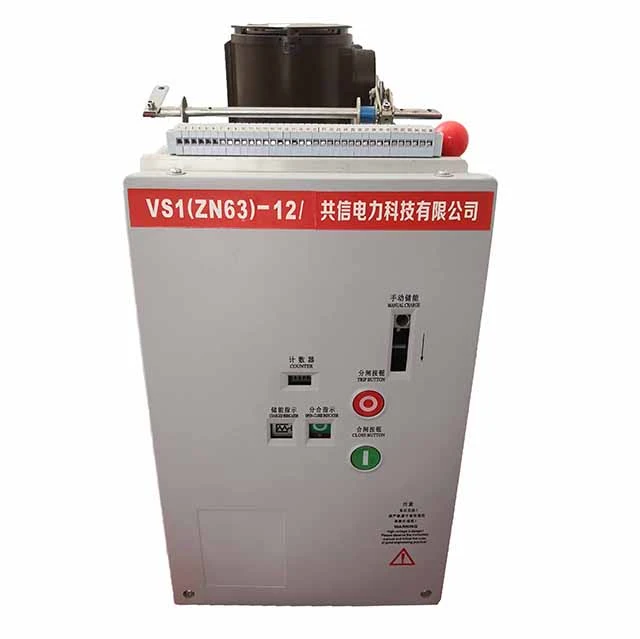

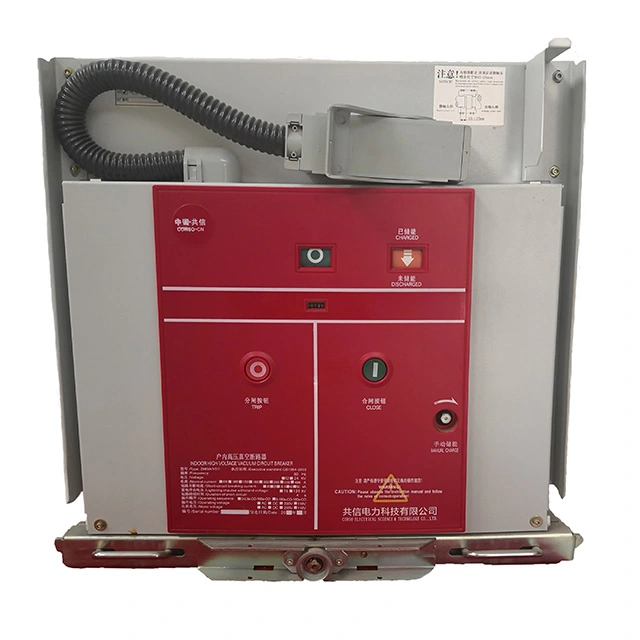

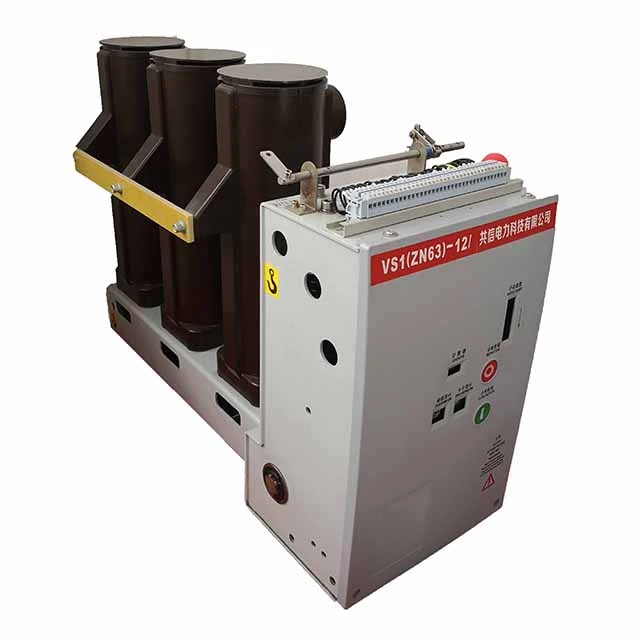

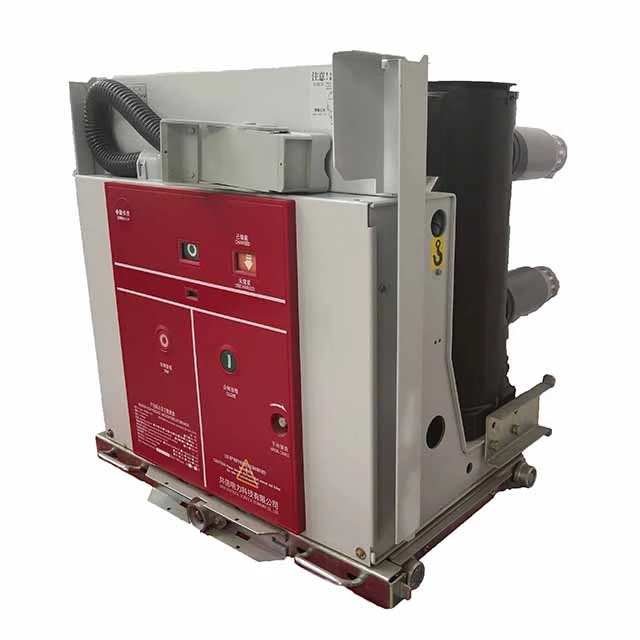

hv mv இன்டோர் வெற்றிட வகை 11kv சர்க்யூட் பிரேக்கர் என்பது ஒரு நடுத்தர மின்னழுத்த மின் சாதனமாகும், இது AC பவர் கர்டைக் கட்டுப்படுத்தவும் பாதுகாக்கவும் வடிவமைக்கப்பட்டுள்ளது. வெற்றிட குறுக்கீடு என்பது வளைவுகளை உடனடியாகவும் பாதுகாப்பாகவும் அணைப்பதற்கும், தேவைப்படும் இயக்க நிலைமைகளின் கீழ் கூட நம்பகமான செயல்திறனை உறுதி செய்வதற்கும் முக்கிய பகுதியாகும். hv mv இன்டோர் வெற்றிட வகை 11kv சர்க்யூட் பிரேக்கரின் இயங்குமுறையானது ஸ்பிரிங் இயக்கப்படும் பொறிமுறையாகும், இது தவறான சமிக்ஞைகளுக்கு துல்லியமாக பதிலளிக்கும் மற்றும் வெற்றிட குறுக்கீடுகள் மூலம் மின்னோட்டத்தை துண்டிக்கும். கூடுதலாக, ஒரு hv mv இன்டோர் வெற்றிட வகை 11kv சர்க்யூட் பிரேக்கர் நிலையான வகை அல்லது டிராலி வகையாக இருக்கலாம், இது KYN28 வகை அல்லது HXGN வகை மின் பேனலுக்கு ஏற்றதாக இருக்கும்.
சிறிய வடிவமைப்பு மற்றும் அதிக இயந்திர வலிமை காரணமாக, இது பயன்பாட்டு துணை மின் நிலையங்கள், தொழில்துறை ஆலைகள் மற்றும் எஃகு, சுரங்கம், பெட்ரோ கெமிக்கல் மற்றும் போக்குவரத்துத் துறைகள் போன்ற வணிக மின் விநியோக அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
|
அதிகபட்சம். வேலை செய்யும் மின்னழுத்தம் (kV) |
12 |
||
|
செயல்பாட்டு மின்னழுத்தம் (V) |
ஏசி 220/110 டிசி 220/110 |
||
|
மதிப்பிடப்பட்ட அதிர்வெண் (Hz) |
50 |
||
|
மதிப்பிடப்பட்ட லைட்டிங் இம்பல்ஸ் வோல்டேஜ் சகிப்புத்தன்மை (kV) |
75 |
||
|
1 நிமிட மின் அதிர்வெண் மின்னழுத்தம் (kV) |
42 |
||
|
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் (kA) |
25 |
31.5 |
40 |
|
மதிப்பிடப்பட்ட மின்னோட்டம் (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
இயந்திர வாழ்க்கை (நேரங்கள்) |
10000 அல்லது 20000 |
||
|
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் நேரங்கள் (நேரங்கள்) |
30 |
||
|
சராசரி மூடும் வேகம் (மீ/வி) |
0.5 முதல் 0.8 வரை |
||
|
சராசரி ட்ரிப்பிங் வேகம் (மீ/வி) |
0.9 முதல் 1.2 வரை |
||
|
நிறைவு நேரம் (மி.வி.) |
35 முதல் 70 வரை |
||
|
பயண நேரம் (மி.வி) |
20 முதல் 50 வரை |
||
கே: SF6 பிரேக்கர்களுடன் ஒப்பிடும்போது hv mv இன்டோர் வெற்றிட வகை 11kv சர்க்யூட் பிரேக்கர் சுற்றுச்சூழலுக்கு உகந்ததா?
ப: ஆம். SF6 கேஸ் சர்க்யூட் பிரேக்கர்களைப் போலல்லாமல், ஒரு hv mv இன்டோர் வெற்றிட வகை 11kv சர்க்யூட் பிரேக்கர் கிரீன்ஹவுஸ் வாயுக்களைப் பயன்படுத்துவதில்லை. அவை முற்றிலும் வெற்றிட தொழில்நுட்பத்தையே நம்பியுள்ளன, அவற்றை சுத்தமான மற்றும் சுற்றுச்சூழல் நட்பு விருப்பமாக மாற்ற, வாயு கசிவு அபாயம் இல்லை.
கே: hv mv இன்டோர் வெற்றிட வகை 11kv சர்க்யூட் பிரேக்கரின் பராமரிப்புத் தேவைகள் என்ன?
ப: வழக்கமான பராமரிப்பு குறைவாக உள்ளது. தொடர்பு உடைகள், இயக்க பொறிமுறை உயவு, காப்பு எதிர்ப்பு மற்றும் இரண்டாம் நிலை வயரிங் ஆகியவற்றை அவ்வப்போது சரிபார்க்க பரிந்துரைக்கப்படுகிறது. பெரும்பாலான சந்தர்ப்பங்களில், திட்டமிடப்பட்ட செயலிழப்புகளின் போது எளிய ஆய்வுகள் மட்டுமே தேவைப்படுகின்றன.
கே: hv mv இன்டோர் வெற்றிட வகை 11kv சர்க்யூட் பிரேக்கரை தனிப்பயனாக்க முடியுமா?
ப: ஆம், உற்பத்தியாளர்கள் பொதுவாக நிலையான மற்றும் தள்ளுவண்டி வகைகள், வெவ்வேறு மதிப்பிடப்பட்ட மின்னோட்டங்கள் (630A, 1250A, 1600A, 2000A, முதலியன) மற்றும் பலவிதமான பயணச் சுருள்கள், CTகள் மற்றும் துணைத் தொடர்புகள் ஆகியவற்றை சுவிட்ச் கியர் வடிவமைப்பிற்குப் பொருத்தமாக வழங்குகின்றனர்.
