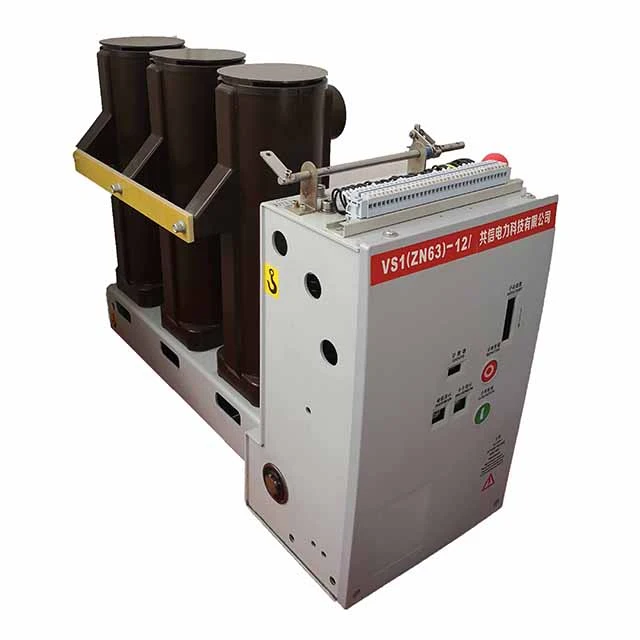

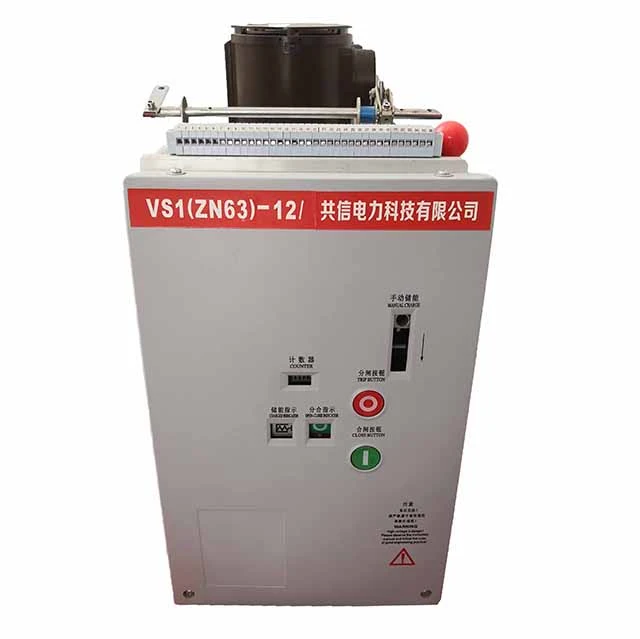

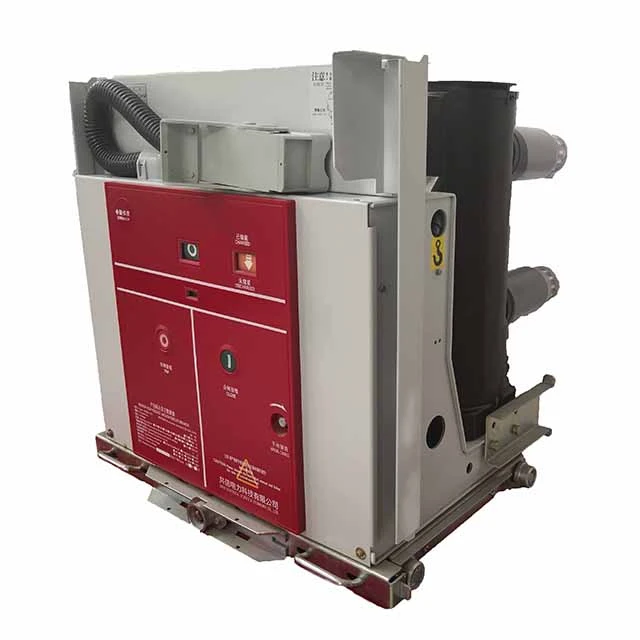

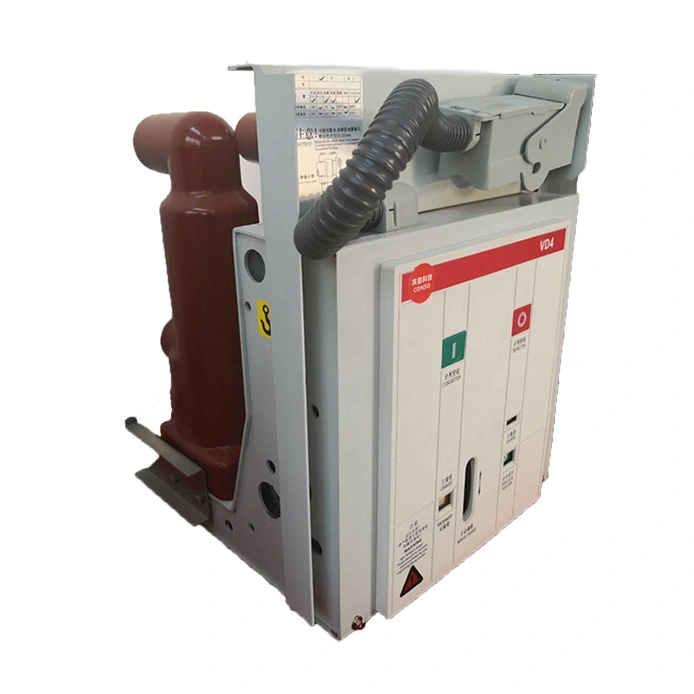

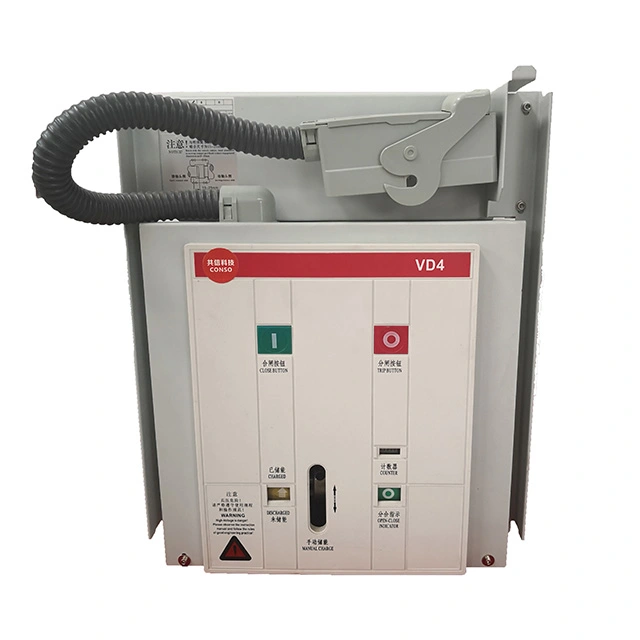

11kv வெற்றிட சர்க்யூட் vcb பிரேக்கர் சுவிட்ச் உட்புறம் என்பது ஒரு நடுத்தர மின்னழுத்த மாறுதல் சாதனமாகும், இது நம்பகமான கட்டுப்பாடு மற்றும் மின்சார அமைப்புகளின் பாதுகாப்பிற்காக வடிவமைக்கப்பட்டுள்ளது. இது வளைவை அணைக்க மேம்பட்ட வெற்றிட குறுக்கீடு தொழில்நுட்பத்தைப் பயன்படுத்துகிறது. கட்டமைப்பு அம்சங்கள் கீழே காட்டப்படலாம்:
1. இது குறைந்தபட்ச தொடர்பு அரிப்புடன் விரைவான வில் அழிவை வழங்குகிறதுவெற்றிட சர்க்யூட் பிரேக்கர்;
2. இது குறுகிய சுற்று மற்றும் சுமை மின்னோட்டங்களின் விஷயத்தில் நம்பகமான குறுக்கீட்டை உறுதி செய்கிறது.
1. இது சிறிய வடிவமைப்பு மற்றும் நம்பகமான செயல்திறன், அடிக்கடி செயல்படும் திறன் கொண்டது;
2. பாரம்பரிய வழிமுறைகளுடன் ஒப்பிடும்போது இதற்கு குறைந்தபட்ச பராமரிப்பு தேவைப்படுகிறது.
1. இது சிறந்த மின்கடத்தா வலிமைக்கு இன்சுலேடிங் சிலிண்டர் கம்பம் அல்லது வார்ப்பு பிசின் துருவமாக ஏற்றுக்கொள்கிறது.
2. இது கடுமையான சூழல்களில் நிலையான செயல்திறனை உறுதி செய்கிறது.
1. சுவிட்ச் கியரில் எளிதாக நிறுவுவதற்கு இது நிலையான வகை அல்லது தள்ளுவண்டி வகைகளில் கிடைக்கிறது.
2. இது KYN28 வகை உட்புற உலோக உறைகள் போன்ற மின் பேனல்களுடன் இணக்கமானது.
|
அதிகபட்சம். வேலை செய்யும் மின்னழுத்தம் (kV) |
12 |
||
|
செயல்பாட்டு மின்னழுத்தம் (V) |
DC 220/110 AC 220/110 |
||
|
மதிப்பிடப்பட்ட அதிர்வெண் (Hz) |
50 |
||
|
மதிப்பிடப்பட்ட லைட்டிங் இம்பல்ஸ் வோல்டேஜ் சகிப்புத்தன்மை (kV) |
75 |
||
|
1 நிமிட மின் அதிர்வெண் மின்னழுத்தம் (kV) |
42 |
||
|
மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் (kA) |
25 |
31.5 |
40 |
|
மதிப்பிடப்பட்ட மின்னோட்டம் (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
நிறைவு நேரம் (மி.வி.) |
35 முதல் 70 வரை |
||
|
பயண நேரம் (மி.வி) |
20 முதல் 50 வரை |
||
|
இயந்திர வாழ்க்கை (நேரங்கள்) |
10000 அல்லது 20000 |
||
|
மதிப்பிடப்பட்ட பிரேக்கிங் செயல்பாடுகள் (நேரங்கள்) |
30 |
||
|
சராசரி மூடும் வேகம் (மீ/வி) |
0.5 முதல் 0.8 வரை |
||
|
சராசரி ட்ரிப்பிங் வேகம் (மீ/வி) |
0.9 முதல் 1.2 வரை |
||
கே: SF6 அல்லது ஆயில் சர்க்யூட் பிரேக்கர்களில் இருந்து 11kv வெற்றிட சர்க்யூட் vcb பிரேக்கர் சுவிட்ச் உட்புறத்தில் எவ்வாறு வேறுபடுகிறது?
A: 11kv வெற்றிட சர்க்யூட் vcb பிரேக்கர் சுவிட்ச் வளைவுகளை அணைக்க வெற்றிட குறுக்கீடுகளை பயன்படுத்துகிறது, அதாவது எண்ணெய் கசிவு இல்லை, பசுமை இல்ல வாயு உமிழ்வுகள் இல்லை மற்றும் மிகவும் குறைவான பராமரிப்பு. இது தூய்மையானது, பாதுகாப்பானது மற்றும் நீண்ட தொடர்பு ஆயுளை வழங்குகிறது.
கே: 11kv வெற்றிட சர்க்யூட் vcb பிரேக்கர் சுவிட்சின் பராமரிப்பு தேவைகள் என்ன?
ப: தொடர்பு எதிர்ப்பு, இயந்திர செயல்பாடுகள் மற்றும் காப்புச் சரிபார்ப்பு போன்ற வழக்கமான ஆய்வுகள் பரிந்துரைக்கப்படுகின்றன. இருப்பினும், வெற்றிட குறுக்கீடுகள் கிட்டத்தட்ட பராமரிப்பு இல்லாமல் இருப்பதால், 11kv வெற்றிட சர்க்யூட் vcb பிரேக்கர் சுவிட்ச் ஆயில் இன்சுலேடட் வகை அல்லது SF6 கேஸ் இன்சுலேடட் வகை சர்க்யூட் பிரேக்கருடன் ஒப்பிடும்போது மிகக் குறைவான சேவை தேவைப்படுகிறது.
கே: 11kv வெற்றிட சர்க்யூட் vcb பிரேக்கர் சுவிட்ச் ஸ்மார்ட் கிரிட் அல்லது ரிமோட் கண்காணிப்புக்கு ஏற்றதா?
ப: ஆம். 11kv வெற்றிட சர்க்யூட் vcb பிரேக்கர் சுவிட்ச் பாதுகாப்பு ரிலேக்கள், ரிமோட் கண்ட்ரோல் மற்றும் தகவல் தொடர்பு சாதனங்களுடன் இணைக்கப்படலாம், இதில் கூறுகள் SCADA அமைப்புகள் மற்றும் ஸ்மார்ட் கிரிட் ஆட்டோமேஷனை ஆதரிக்கும், நிகழ்நேர கண்காணிப்பு மற்றும் தொலை இயக்கத்தை வழங்குகிறது.
