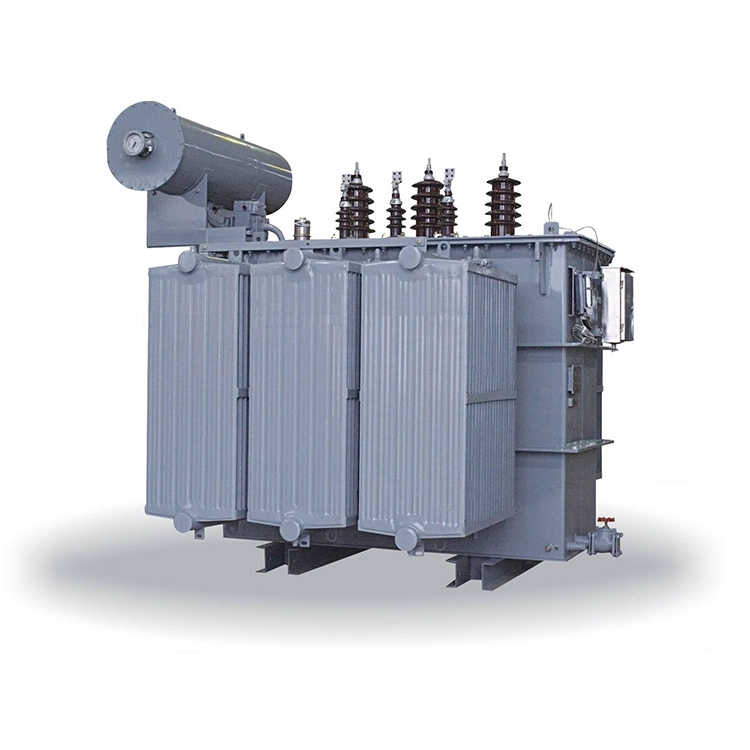

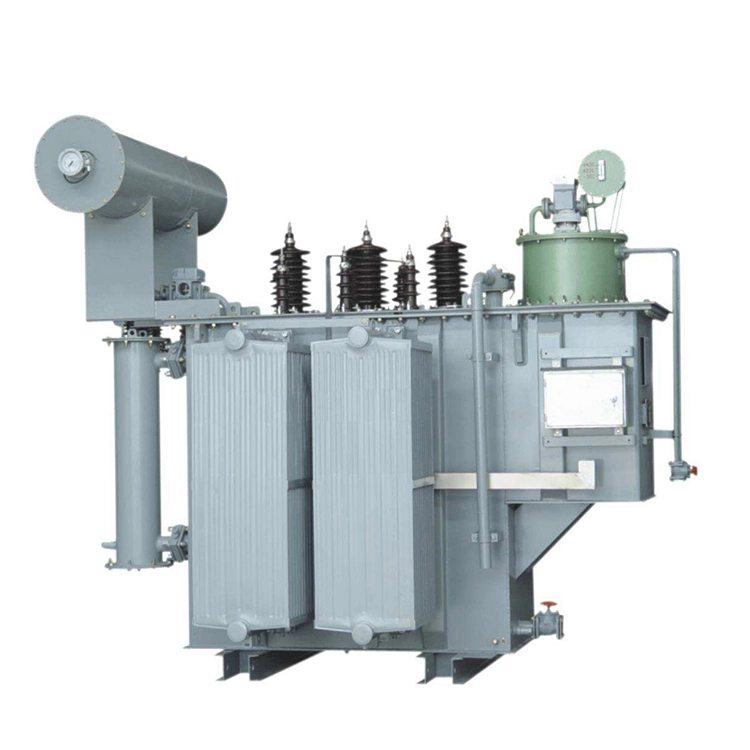

பரந்த அளவிலான தொழில்துறை மற்றும் மின் விநியோக பயன்பாடுகளில், 5 mva ஹெர்மிட்டிலி ஆயில் வகை பவர் டிரான்ஸ்பார்மர்கள் மின்சாரம் பரிமாற்றத்தில் முக்கிய பங்கு வகிக்கின்றன. அவற்றின் தொழில்நுட்ப பண்புகள் மின் அமைப்புகளின் நிலைத்தன்மை மற்றும் செயல்திறனில் நேரடி தாக்கத்தை ஏற்படுத்துகின்றன. ஆற்றல் உள்கட்டமைப்பின் இன்றியமையாத அங்கமாக, 5mva ஹெர்மிட்டிலி ஆயில் வகை பவர் டிரான்ஸ்பார்மர்கள் தேவைப்படும் இயக்க நிலைமைகளின் கீழ் திறம்பட செயல்பட வடிவமைக்கப்பட்டுள்ளன.
5mva ஹெர்மிட்டிகல் ஆயில் அமிர்ஸ்டு பவர் டிரான்ஸ்பார்மரின் வரையறுக்கும் அம்சங்களில் ஒன்று, குளிரூட்டும் மற்றும் இன்சுலேஷன் நோக்கங்களுக்காக இன்சுலேட்டிங் எண்ணெயைப் பயன்படுத்துவதாகும். இந்த வடிவமைப்பு தொடர்ச்சியான சேவையின் போது பொருத்தமான இயக்க வெப்பநிலையை பராமரிக்க உதவுகிறது. இன்சுலேடிங் ஆயில் திறமையாக உள் கூறுகளிலிருந்து வெப்பத்தை மாற்றுகிறது, அதே நேரத்தில் முறுக்குகள் மற்றும் மையத்திற்கு இடையில் மேம்பட்ட மின் காப்பு வழங்குகிறது. நம்பகமான மற்றும் தடையில்லா மின்சாரம் தேவைப்படும் வசதிகளுக்கு, நன்கு வடிவமைக்கப்பட்ட 5mva ஹெர்மிட்டிலி ஆயில் அமிர்ஸ்டு பவர் டிரான்ஸ்பார்மர் மின்சார நெட்வொர்க்கின் அடிப்படை அங்கமாக செயல்படுகிறது.
தொழில்நுட்பக் கண்ணோட்டத்தில், 5 mva ஹெர்மிட்டிலி ஆயில் வகை பவர் டிரான்ஸ்பார்மர்கள் பல முக்கியமான வடிவமைப்பு அம்சங்களை உள்ளடக்கியிருக்கின்றன. கோர் பொதுவாக உயர்தர சிலிக்கான் ஸ்டீல் லேமினேஷன்களில் இருந்து தயாரிக்கப்படுகிறது. முறுக்குகள் அதிக கடத்தும் பொருட்களிலிருந்து தயாரிக்கப்பட்டு, கவனமாகக் கட்டுப்படுத்தப்பட்ட உற்பத்தி நடைமுறைகள் மூலம் செயலாக்கப்படுகின்றன, இது 5mva ஹெர்மிட்டிகல் ஆயில் வகை பவர் டிரான்ஸ்பார்மரை பல்வேறு சுமை நிலைகளின் கீழ் நிலையான மின்னழுத்த செயல்திறனைப் பராமரிக்க உதவுகிறது. கூடுதலாக, டேங்க் அமைப்பு பயனுள்ள சீல் மற்றும் வெப்பச் சிதறலை வழங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது, இது மின்மாற்றியின் சேவை வாழ்க்கை முழுவதும் உள் கூறுகளுக்கு பாதுகாப்பான மற்றும் நிலையான இயக்க சூழலை உருவாக்குகிறது.
|
தயாரிப்பு பெயர் |
5mva ஹெர்மிட்டிலி ஆயில் வகை பவர் டிரான்ஸ்பார்மர் |
|
|
மதிப்பிடப்பட்ட திறன் |
5000 kVA அல்லது 5 mVA |
|
|
முதன்மை மின்னழுத்தம் |
33 kV, 34.5 kV, 35 kV |
|
|
இரண்டாம் நிலை மின்னழுத்தம் |
6.6 kV, 10 kV, 11 kV, 13.8 kV |
|
|
காப்பு நிலை |
AC 85 kV/ LI 200 kVp |
|
|
திசையன் குழு |
YNd11 அல்லது Dyn11 |
|
|
சேஞ்சர் என்பதைத் தட்டவும் |
வகை |
NLTC அல்லது OLTC |
|
வரம்பு |
±2*2.5%;±3*2.5% |
|
|
சுமை இழப்பு இல்லை |
4.32 kW± 15% |
|
|
சுமை இழப்பு @75℃ |
31 kW± 15% |
|
|
மின்மறுப்பு |
7% ±10% |
|
|
வெப்பநிலை உயர்வு |
55 கே / 65 கே |
|
எண்ணெயில் மூழ்கிய மின்மாற்றியின் நிலையைப் பாதிக்கும் ஒரே காரணி சேமிப்பகத்தின் நீளம் அல்ல. சரியான பராமரிப்பு சமமான முக்கிய பங்கு வகிக்கிறது. சரியாக சேமித்து பராமரிக்கும் போது, எண்ணெய் மூழ்கிய மின்மாற்றி ஐந்து முதல் எட்டு ஆண்டுகள் வரை காத்திருப்பு சேவையில் இருக்கும்.
சுத்தமான, வறண்ட மற்றும் நன்கு காற்றோட்டமான உட்புற இருப்பிடம், சேமிப்புச் சூழலை விரும்புகிறது. ஈரப்பதம் 70 சதவீதத்திற்கும் குறைவாக இருக்க வேண்டும், அதே நேரத்தில் சுற்றுப்புற வெப்பநிலை பரிந்துரைக்கப்பட்ட வரம்பிற்குள் இருக்க வேண்டும். வெளிப்புற சேமிப்பு தவிர்க்க முடியாததாக இருந்தால், 5mva ஹெர்மிட்டிகல் ஆயில் டைப் பவர் டிரான்ஸ்ஃபார்மர் மழை மற்றும் ஈரப்பதத்திலிருந்து பாதுகாக்கப்பட வேண்டும், மேலும் தேங்கி நிற்கும் தண்ணீருடன் தொடர்பு கொள்ளாமல் இருக்க உயரமான அடித்தளத்தில் வைக்க வேண்டும். எண்ணெய் மூழ்கிய மின்மாற்றிகளுக்கு, எண்ணெய் அளவை தவறாமல் சரிபார்க்க வேண்டும்.
5mva ஹெர்மிட்டிலி ஆயில் வகை பவர் டிரான்ஸ்ஃபார்மரை நன்றாக சேமிக்க, அது மூன்று அத்தியாவசிய பராமரிப்பு நடைமுறைகளையும் கொண்டுள்ளது:
அரிப்பு, கட்டமைப்பு சேதம் அல்லது விலங்குகளின் செயல்பாட்டின் அறிகுறிகளை சரிபார்க்க குறைந்தது மூன்று மாதங்களுக்கு ஒரு முறை பார்வை ஆய்வு செய்யுங்கள்.
ஆறு மாதங்களுக்கு மேல் சேமிக்கப்பட்ட மின்மாற்றிகளுக்கு, முறுக்கு எதிர்ப்பை அளவிட வேண்டும். இன்சுலேஷன் அமைப்பின் நிலையை சரிபார்க்க ஆண்டுதோறும் இன்சுலேஷன் எதிர்ப்பு சோதனை நடத்தப்பட வேண்டும்.
ஒவ்வொரு இரண்டு வருடங்களுக்கும் சீல் கூறுகளை மாற்றவும். 70 சதவீதத்திற்கும் அதிகமான பொருளின் நிறம் மாறும்போது சுவாசத்தில் உள்ள சிலிக்கா ஜெல் சேவை செய்யப்பட வேண்டும், இது தொடர்ந்து ஈரப்பதம் பாதுகாப்பை உறுதி செய்கிறது.
125kva 35kv 400v ஆயில் மூழ்கிய மின்மாற்றிகள் நவீன மின்சார அமைப்பில் முதன்மைக் குளிரூட்டும் ஊடகமாக இன்சுலேட்டிங் எண்ணெயைப் பயன்படுத்துகின்றன. மின்மாற்றிக்குள் எண்ணெய் இயற்கையாகச் சுற்றுவதால், அது முறுக்குகள் மற்றும் மையத்திலிருந்து வெப்பத்தை நகர்த்துகிறது, இது அதிகப்படியான வெப்ப ஆற்றலை திறம்படச் சிதறடிக்க அனுமதிக்கிறது. இந்த திறமையான குளிரூட்டும் செயல்முறையானது தொடர்ச்சியான சேவையின் போது நிலையான இயக்க வெப்பநிலையை பராமரிக்க உதவுகிறது மற்றும் உலர் வகை மின்மாற்றிகளுடன் ஒப்பிடுகையில் நீண்ட உபகரண ஆயுளுக்கு பங்களிக்கிறது.
அதன் குளிரூட்டும் செயல்பாட்டிற்கு கூடுதலாக, இன்சுலேடிங் ஆயில் அதிக அளவிலான மின் இன்சுலேஷனை வழங்குகிறது. 125kva 35kv 400v ஆயில் மூழ்கிய மின்மாற்றிகளில், இது உயர் மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த கூறுகளுக்கு இடையே நம்பகமான தடையை உருவாக்குகிறது, இது மின் தவறுகள், ஃபிளாஷ் ஓவர்கள் மற்றும் குறுகிய சுற்றுகளின் அபாயத்தைக் குறைக்கிறது. உள் காப்பு அமைப்புகளைப் பாதுகாக்கவும், ஒட்டுமொத்த செயல்பாட்டுப் பாதுகாப்பை மேம்படுத்தவும் எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மருக்குள் மின் அழுத்தத்தை சீராக விநியோகிக்க எண்ணெய் உதவுகிறது.
125kva 35kv 400v ஆயில் மூழ்கிய மின்மாற்றியின் வடிவமைப்பு, முக்கிய கூறுகளை ஒப்பீட்டளவில் கச்சிதமான கட்டமைப்பில் ஒருங்கிணைக்க அனுமதிக்கிறது, இது நிறுவல் இடத் தேவைகளைக் குறைக்க உதவுகிறது. சீல் செய்யப்பட்ட ஸ்டீல் டேங்க், ஈரப்பதம், தூசி மற்றும் பிற சுற்றுச்சூழல் தாக்கங்களிலிருந்து உள் அசெம்பிளியைப் பாதுகாக்கிறது.
நடைமுறை தொட்டி வடிவமைப்பு காரணமாக பராமரிப்பு நடைமுறைகள் பொதுவாக நேரடியானவை. ஆய்வு, சேவை அல்லது கூறுகளை மாற்றுதல் தேவைப்படும் போது, தொழில்நுட்ப வல்லுநர்கள் தொட்டி திறப்பு மூலம் உள் பகுதிகளை அணுகலாம். இன்சுலேடிங் எண்ணெயின் இருப்பு மாசுபாட்டைக் குறைப்பதன் மூலமும், வழக்கமான பராமரிப்பு நடவடிக்கைகளை எளிதாக்குவதன் மூலமும் உள் கூறுகளைப் பாதுகாக்க உதவுகிறது.
125kva 35kv 400v ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்கள் குறைந்த ஆற்றல் இழப்புடன் செயல்படும் வகையில் வடிவமைக்கப்பட்டுள்ளன, இது பயனர்களுக்கு மின் நுகர்வு மற்றும் இயக்கச் செலவுகளைக் குறைக்க உதவுகிறது. உகந்த எண்ணெய் சுழற்சி மற்றும் வெப்பச் சிதறல் ஆகியவை சத்தம் மற்றும் அதிர்வு அளவைக் குறைப்பதன் மூலம் அமைதியான செயல்பாட்டிற்கு பங்களிக்கின்றன. இதன் விளைவாக, 125kva 35kv 400v ஆயில் மூழ்கிய மின்மாற்றிகள் நவீன மின் விநியோக அமைப்புகளுக்கு திறமையான மற்றும் சுற்றுச்சூழலுக்குப் பொறுப்பான தீர்வை வழங்குகின்றன.
|
தயாரிப்பு பெயர் |
125kva 35kv 400v எண்ணெய் மூழ்கிய மின்மாற்றி |
|
|
மின்மாற்றி வகை |
எண்ணெய் மூழ்கிய விநியோக மின்மாற்றி |
|
|
மதிப்பிடப்பட்ட திறன் |
125 கே.வி.ஏ |
|
|
அதிக மின்னழுத்தம் |
40.5 கி.வி |
|
|
மின்னல் தூண்டுதல் தாங்கும் |
200 கே.வி |
|
|
சக்தி அதிர்வெண் தாங்கும் |
80 கே.வி |
|
|
திசையன் குழு |
Dyn11; Yyn0 |
|
|
சேஞ்சர் என்பதைத் தட்டவும் |
வகை |
டி-எனர்ஜைஸ்டு டேப் சேஞ்சர் |
|
வரம்பு |
2.5% படிகளில் ±5% |
|
|
திறன் |
≥ 98% |
|
|
மின்மறுப்பு (யுகே) |
4% ±10% |
|
Global Market Insights Inc. இன் சமீபத்திய அறிக்கையின்படி, 2034 ஆம் ஆண்டில் உலகளாவிய ஆயில் அமிர்ஸ்டு பவர் டிரான்ஸ்பார்மர் சந்தை USD 25.1 பில்லியனை எட்டும் என்று எதிர்பார்க்கப்படுகிறது. 2024 இல் USD 14.1 பில்லியன் மற்றும் 2025 இல் மதிப்பிடப்பட்ட USD 15.1 பில்லியனுடன் ஒப்பிடும்போது, சந்தை 5% வளர்ச்சி விகிதத்தில் 5% வளர்ச்சியை எதிர்பார்க்கிறது. எண்ணெய் மூழ்கிய மின்மாற்றி சந்தையின் நிலையான வளர்ச்சி முக்கியமாக மூன்று காரணிகளால் இயக்கப்படுகிறது:
பல நாடுகள் புதிய மின்மாற்றிகளுக்கான வலுவான தேவையை உருவாக்கி, தங்கள் மின் நெட்வொர்க்குகளை மேம்படுத்தி விரிவுபடுத்துகின்றன. 2023 ஆம் ஆண்டில், யுனைடெட் ஸ்டேட்ஸ் டிபார்ட்மெண்ட் ஆஃப் எரிசக்தி அதிக நீடித்த மற்றும் ஆற்றல் திறன் கொண்ட எண்ணெய் மூழ்கிய மின்மாற்றிகளை உருவாக்குவதற்கு 18 மில்லியன் அமெரிக்க டாலர்களை ஒதுக்கியது.
காற்று மற்றும் சூரிய சக்தியின் விரிவாக்கம் உலகளவில் மின்மாற்றி தேவையை துரிதப்படுத்துகிறது. இதற்கிடையில், 2040 ஆம் ஆண்டுக்குள் 555.5 பில்லியன் அமெரிக்க டாலர்களை கிரிட் மேம்படுத்தல்களில் முதலீடு செய்ய ஐரோப்பா திட்டமிட்டுள்ளது. மேலும், ஆசிய பசிபிக் பிராந்தியமும் குறிப்பிடத்தக்க வளர்ச்சி திறனை வழங்குகிறது. 2030 ஆம் ஆண்டில், புதுப்பிக்கத்தக்க ஆற்றல் உலகளாவிய மின் உற்பத்தி திறனில் சுமார் 25 சதவிகிதம் இருக்கும் என்று எதிர்பார்க்கப்படுகிறது.
பொருளாதாரங்கள் வளரும் மற்றும் தொழில்கள் விரிவடைவதால் உலகளாவிய மின்சார தேவை தொடர்ந்து அதிகரித்து வருகிறது.
சீனாவில், மின்சார நுகர்வு முதல் முறையாக ஒரு டிரில்லியன் கிலோவாட் மணிநேரத்தை ஒரு மாதத்தில் தாண்டியது, இது ஜப்பானின் வருடாந்திர மின் நுகர்வுக்கு சமமானதாகும். ஏப்ரல் 2024 இல், பிரேசில் புதிய டிரான்ஸ்மிஷன் லைன்கள் மற்றும் துணை மின்நிலையங்களுக்காக USD 4.06 பில்லியன் மதிப்புள்ள ஒப்பந்தங்களில் கையெழுத்திட்டது. ஆப்பிரிக்கா முழுவதும், தொழில்துறை வளர்ச்சி மற்றும் குறுக்கு எல்லைக் கட்ட இணைப்புகளால் இயக்கப்படும் மின்சாரத் தேவை ஆண்டுதோறும் சுமார் 4 சதவீதம் அதிகரித்து வருகிறது.
இந்த போக்குகள் எண்ணெய் மூழ்கிய மின்மாற்றிகளுக்கு நீண்ட கால வாய்ப்புகளை உருவாக்கி, உலகளவில் நிலையான சந்தை வளர்ச்சியை ஆதரிக்கின்றன.
