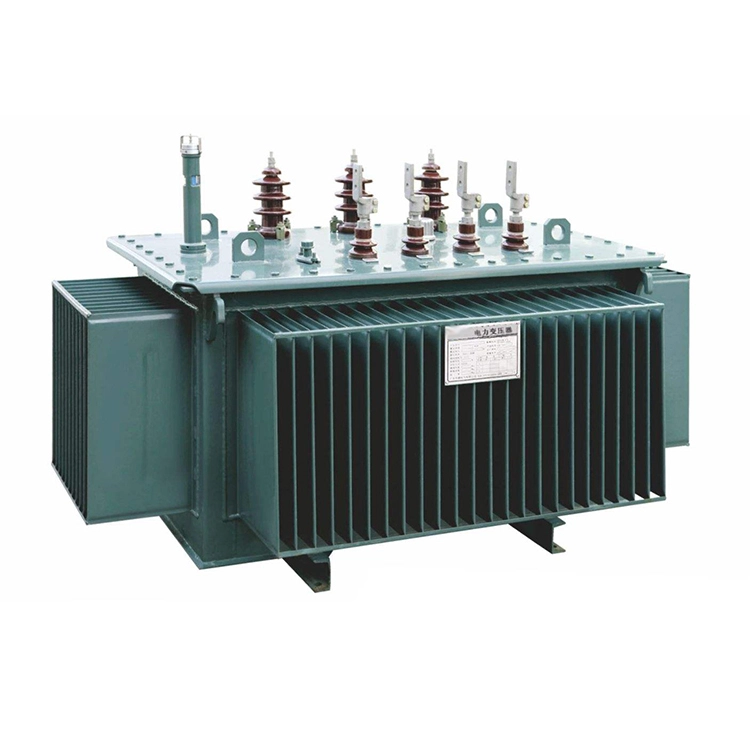

400v முதல் 11kv வரை ஸ்டெப் அப் போல் மின்மாற்றி 500kva

400v முதல் 11kv ஸ்டெப் அப் போல் டிரான்ஸ்பார்மர் 500kva இன் உறை உயர்தர குளிர் உருட்டப்பட்ட எஃகு அல்லது துருப்பிடிக்காத எஃகு மூலம் ஆனது. முக்கிய பாகங்கள் தானாக மேம்பட்ட உபகரணங்களால் பற்றவைக்கப்படுகின்றன, பின்னர் லேசர் தொழில்நுட்பத்தால் ஆய்வு செய்யப்பட்டு இறுக்கமான பற்றவைப்பை உறுதிசெய்து எண்ணெய் கசிவு அபாயத்தை அகற்றும். கடுமையான ஹாட் டிப் கால்வனைசிங் சிகிச்சையை மேற்கொண்ட பிறகு, பூச்சு வலுவான அரிப்பு எதிர்ப்பைக் கொண்டுள்ளது மற்றும் காற்று மற்றும் மழை அரிப்பு, உப்பு மூடுபனி மற்றும் தொழில்துறை மாசுபாட்டிலிருந்து திறம்பட பாதுகாக்க முடியும். அதன் முழுமையாக சீல் செய்யப்பட்ட வடிவமைப்பு, 500kva 400v முதல் 11kv வரையிலான ஸ்டெப் அப் போல் டிரான்ஸ்பார்மர் மையத்தை வெளிப்புறக் காற்றில் இருந்து முற்றிலும் தனிமைப்படுத்துகிறது. இது பராமரிப்பு இல்லாத செயல்பாட்டை செயல்படுத்துவது மட்டுமல்லாமல், காப்புப் பொருட்களின் வயதானதை கணிசமாக தாமதப்படுத்துகிறது.

குறைந்த மின்னழுத்த முறுக்குகள் மற்றும் உயர் துல்லியமான லேமினேட் செய்யப்பட்ட இரும்பு மைய அமைப்பு மூலம், 500kva 400v முதல் 11kv வரையிலான ஸ்டெப் அப் போல மின்மாற்றியின் சுருள்கள் மிகவும் உறுதியானதாகவும், பெரிய ரேடியல் மற்றும் அச்சு மின் இயக்கவியல் சக்திகளை திறம்பட எதிர்க்கும் திறன் கொண்டதாகவும் வடிவமைக்கப்பட்டுள்ளன. இந்த 500kva 400v முதல் 11kv வரையிலான ஸ்டெப் அப் போல் டிரான்ஸ்பார்மர் IEEE போன்ற சர்வதேச தரங்களுக்கு ஏற்ப கடுமையான ஷார்ட் சர்க்யூட் சோதனைகளுக்கு உட்படுகிறது. தீவிர நிலைமைகளின் கீழ் எங்கள் தயாரிப்பின் செயல்பாட்டு திறனை நிரூபிக்க தொடர்புடைய சோதனை அறிக்கைகளை நாங்கள் வழங்க முடியும்.

தொழில்நுட்ப அளவுரு:

கே: கிரிட் இணைப்பு அல்லது நீண்ட தூர பரிமாற்றத்திற்காக 400V குறைந்த மின்னழுத்த மின்சாரத்தை 11kV க்கு அதிகரிக்கும்போது, ​​400v முதல் 11kv படிநிலை மின்மாற்றி 500kva தேர்ந்தெடுக்கப்பட்டது. மின்னழுத்த ஒழுங்குமுறை வரம்பு, இணைப்பு குழு, மின்மறுப்பு மின்னழுத்தம், காப்பு நிலை ஆகியவை என்ன தொழில்நுட்ப காரணிகளைக் கருத்தில் கொள்ள வேண்டும்?

A:400v முதல் 11kv ஸ்டெப் அப் துருவ மின்மாற்றி 500kva க்கு, முக்கிய தொழில்நுட்ப காரணிகள் பின்வருமாறு: மின்னழுத்த ஒழுங்குமுறைக்கான பரிந்துரைக்கப்பட்ட வரம்பு குறைந்த மின்னழுத்த பக்கத்தில் மின்னழுத்த ஏற்ற இறக்கங்களை ஈடுசெய்ய உயர் மின்னழுத்த பக்கத்தில் ±2×2.5% சுமை மின்னழுத்த சரிசெய்தல் இல்லை. இணைப்புக் குழுவானது Dyn11 ஆகத் தேர்ந்தெடுக்கப்பட வேண்டும், டெல்டா முறுக்கு ஹார்மோனிக்ஸ் மற்றும் நட்சத்திர முறுக்கு மூலம் நடுநிலைப் புள்ளியை வழங்க வேண்டும். மின்மறுப்பு மின்னழுத்த தரநிலை 4% ஆகும், இது மின்னழுத்த வீழ்ச்சி மற்றும் தவறான மின்னோட்டத்தை சமநிலைப்படுத்தும். காப்பு அளவைப் பொறுத்தவரை, உயர் மின்னழுத்த பக்கமானது சாதாரண அதிர்வெண்ணுக்கு 35kV மற்றும் மின்னல் தூண்டுதலுக்கு 75kV ஐ சந்திக்க வேண்டும். மாசுபட்ட மற்றும் மின்னல் தாக்கும் சூழல்களில் பாதுகாப்பான செயல்பாட்டை உறுதிசெய்ய, வெளிப்புற ஊர்ந்து செல்லும் தூரம் 275mm க்கும் குறைவாக இருக்க வேண்டும்.

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றிகளின் முக்கிய பாகங்கள்

முன் மவுண்டிங் வகை எல்வி டிபி

துருவ வரி வன்பொருள்

துருவத்தில் பொருத்தப்பட்ட மின்மாற்றி

பக்க மவுண்டிங் வகை எல்வி டிபி

உபகரணங்கள் உற்பத்தி

படலம் முறுக்கு இயந்திரம்

எண்ணெய் நிரப்பும் அலகு

மின்மாற்றி அடுப்பு மற்றும் வார்ப்பு அலகு

மின்மாற்றி அடுப்பு

பரிசோதனை மையம்

செயலாக்கத்தில் உள்ள மின்மாற்றிகள்

உலர்த்துவதில் மின்மாற்றி

முறுக்கு 2ல் உள்ள மின்மாற்றி

வைண்டிங்கில் மின்மாற்றி

டிரான்ஸ்ஃப்ரோமர் அசெம்பில் உள்ளது
