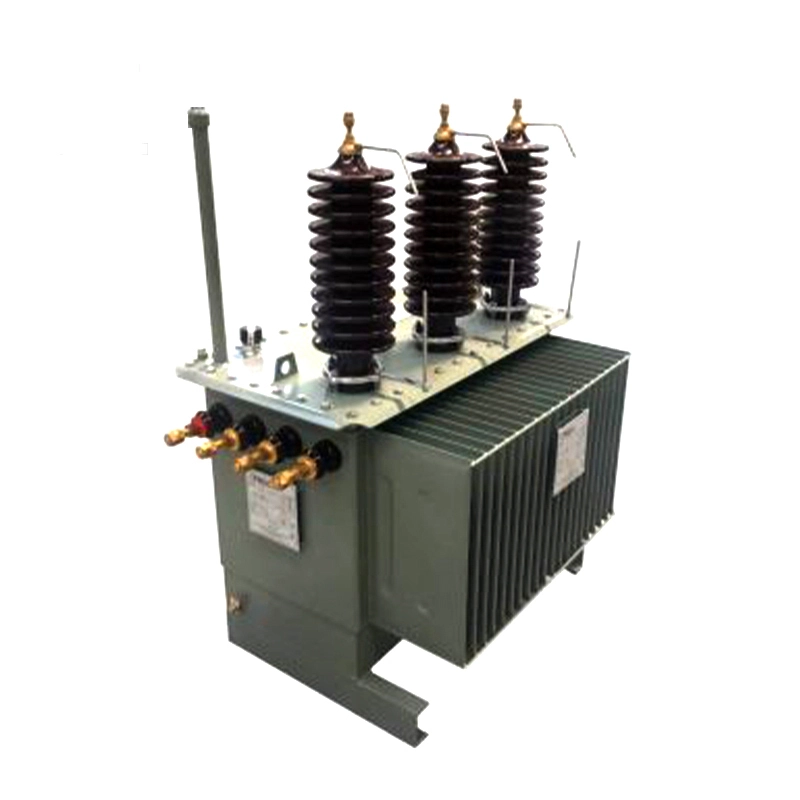

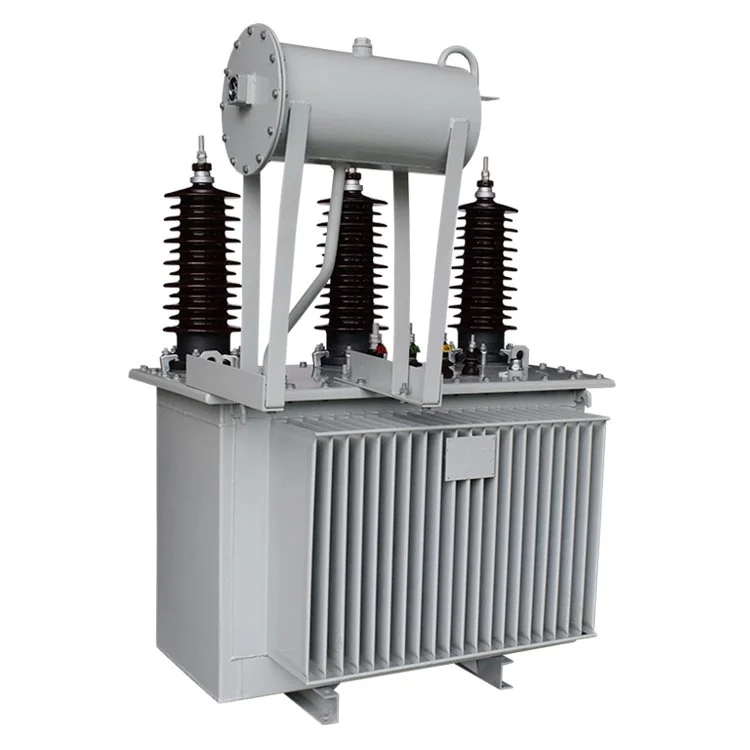

33kv 50kva இரண்டு முறுக்கு எண்ணெய் மூழ்கிய மின்மாற்றி

33kv 50kva எண்ணெய் மூழ்கிய டிரான்ஸ்ஃபார்மர்களின் முன் பரிசோதனை மற்றும் சோதனை

1. தோற்றம் மற்றும் கட்டமைப்பின் காட்சி ஆய்வு

33kv 50kva இரண்டு முறுக்கு எண்ணெயில் மூழ்கிய மின்மாற்றி எந்த ஒரு புலப்படும் சேதம், சிதைவு அல்லது எண்ணெய் கசிவு இல்லாமல் இருப்பதை உறுதி செய்ய ஒரு விரிவான காட்சி ஆய்வு மேற்கொள்ளப்பட வேண்டும். தொட்டி, ரேடியேட்டர்கள், புஷிங்ஸ் மற்றும் அழுத்தம் நிவாரண சாதனம் உட்பட அனைத்து வெளிப்புற கூறுகளும் அவை நல்ல நிலையில் உள்ளதா மற்றும் சரியாக நிறுவப்பட்டுள்ளதா என்பதை உறுதிப்படுத்த சரிபார்க்க வேண்டும். அனைத்து இயந்திர இணைப்புகளும் இறுக்கத்திற்காக சரிபார்க்கப்பட வேண்டும். கூடுதலாக, கிரவுண்டிங் சிஸ்டம் சரியாக நிறுவப்பட்டிருப்பதை உறுதிசெய்யவும், செயல்பாட்டுப் பாதுகாப்பிற்கு அவசியமான நம்பகமான பூமியை வழங்குவதையும் சரிபார்க்க வேண்டும்.

2. காப்பு எதிர்ப்பு சோதனை

33kv 50kva இரண்டு முறுக்கு எண்ணெய் மூழ்கிய மின்மாற்றி இன்சுலேஷன் சிஸ்டத்தின் நிலையை மதிப்பிடுவதற்கு இன்சுலேஷன் ரெசிஸ்டன்ஸ் சோதனை ஒரு முக்கிய முறையாகும். ஒரு மெகாஹம்மீட்டர் கட்டம் முதல் கட்டம் மற்றும் ஒவ்வொரு கட்டத்திற்கும் பூமிக்கும் இடையே உள்ள காப்பு எதிர்ப்பை அளவிட பயன்படும். பெறப்பட்ட மதிப்புகள் உற்பத்தியாளரின் குறிப்பிட்ட குறிப்பு தரவுகளுடன் ஒப்பிடப்பட்டு, காப்பு செயல்திறன் தேவையான தரநிலைகளை பூர்த்தி செய்கிறது என்பதை உறுதிப்படுத்த வேண்டும்.

3. மின்கடத்தா சிதறல் காரணி சோதனை

மின்கடத்தா இழப்பு சோதனை, இது tan δ சோதனை என்றும் அழைக்கப்படுகிறது, 33kv 50kva இரண்டு முறுக்கு எண்ணெய் மூழ்கிய  டிரான்ஸ்ஃபார்மருக்குள் ஈரப்பதம் உட்செலுத்துதல், காப்பு வயதானது அல்லது பகுதியளவு வெளியேற்றத்தை மதிப்பிடுவதற்குப் பயன்படுத்தப்படுகிறது. மின்கடத்தா சிதறல் காரணியை அளவிடுவதன் மூலம், காப்புப் பொருட்களின் நிலையை இன்னும் விரிவாக மதிப்பீடு செய்யலாம். இந்தச் சோதனையானது பொதுவாக இன்சுலேஷன் ரெசிஸ்டன்ஸ் சோதனையுடன் சேர்ந்து இன்சுலேஷன் ஆரோக்கியத்தைப் பற்றிய முழுமையான மதிப்பீட்டைப் பெறுகிறது.

4. டர்ன்ஸ் ரேஷியோ மற்றும் வெக்டர் குழு சரிபார்ப்பு

33kv 50kva இரண்டு முறுக்கு எண்ணெய் மூழ்கிய மின்மாற்றிகளின் முதன்மை மின்னழுத்தம் மற்றும் இரண்டாம் நிலை மின்னழுத்த முறுக்குகளுக்கு இடையிலான சரியான விகிதத்தை உறுதிப்படுத்தும் டிசைன் விவரக்குறிப்புகளுடன் இணங்குவதை உறுதிசெய்ய டிரான்ஸ்ஃபார்மர் திருப்பங்களின் விகிதம் சரிபார்க்கப்படும். அதே நேரத்தில், மின் அமைப்பின் தேவைகளுக்கு ஏற்ப, சரியான கட்ட இடப்பெயர்ச்சி மற்றும் மூன்று கட்ட முறுக்குகளின் சரியான இணைப்பை உறுதி செய்ய திசையன் குழு சரிபார்க்கப்பட வேண்டும்.

5. சுமை சோதனை இல்லை

33kv 50kva இரண்டு முறுக்கு எண்ணெயில் மூழ்கிய மின்மாற்றி மூலம் சுமை இல்லாத சோதனை நடத்தப்படுகிறது, அதே நேரத்தில் இரண்டாம் பக்கமானது திறந்த நிலையில் இருக்கும். சுமை மின்னோட்டம் இல்லை மற்றும் சுமை இழப்பு இல்லை என்பதை அளவிடுவதே இதன் நோக்கம். இந்தச் சோதனையானது மையத்தின் தரம், காந்தப் பாய்ச்சல் விநியோகம் மற்றும் முறுக்கு சமச்சீர் பற்றிய முக்கியமான தகவல்களை வழங்குகிறது. இது காந்த சுற்றுகளில் சாத்தியமான அசாதாரணங்களை அடையாளம் காண உதவுகிறது.

6. ஷார்ட் சர்க்யூட் சோதனை

ஷார்ட் சர்க்யூட் சோதனையின் போது, ​​முதன்மை மின்னழுத்த முறுக்குக்கு குறைக்கப்பட்ட மின்னழுத்தம் பயன்படுத்தப்படுகிறது, அதே சமயம் இரண்டாம் நிலை மின்னழுத்த முறுக்கு ஷார்ட் சர்க்யூட் ஆகும், இது ஷார்ட் சர்க்யூட் மின்மறுப்பு மற்றும் சுமை இழப்புகளை அளவிட அனுமதிக்கிறது. இந்தச் சோதனையானது 33kv 50kva இரண்டு முறுக்கு எண்ணெயில் மூழ்கிய மின்மாற்றியின் செயல்திறன் குறித்த மதிப்புமிக்க தரவை வழங்குகிறது, இதில் வெப்ப நடத்தை, ஷார்ட் சர்க்யூட் தாங்கும் திறன் மற்றும் முறுக்குகளின் இயந்திர வலிமை ஆகியவை அடங்கும்.

7. எண்ணெய் தர பகுப்பாய்வு மற்றும் எண்ணெய் நிலை ஆய்வு

33kv 50kva இரண்டு முறுக்கு எண்ணெய் மூழ்கிய மின்மாற்றிகளுக்கு, இன்சுலேடிங் எண்ணெயின் நிலை நேரடியாக செயல்பாட்டு செயல்திறன் மற்றும் சேவை வாழ்க்கையை பாதிக்கிறது. பணியமர்த்துவதற்கு முன், ஈரப்பதம், அமிலத்தன்மை மற்றும் தூய்மையற்ற அளவுகள் போன்ற அளவுருக்களை சரிபார்க்க ஆய்வக பகுப்பாய்வுக்காக எண்ணெய் மாதிரிகள் எடுக்கப்படும். அனைத்து முடிவுகளும் பொருந்தக்கூடிய தரநிலைகளுக்கு இணங்க வேண்டும். கூடுதலாக, தொட்டியின் உள்ளே உள்ள எண்ணெய் அளவு தேவையான வரம்பிற்குள் இருப்பதை உறுதிசெய்ய சரிபார்க்கப்பட வேண்டும், செயல்பாட்டின் போது பயனுள்ள குளிர்ச்சி மற்றும் காப்புக்கு உத்தரவாதம் அளிக்கிறது.

சுருக்கமாக, 33kv 50kva இரண்டு முறுக்கு ஆயில் மூழ்கிய டிரான்ஸ்ஃபார்மரை சேவையில் வைப்பதற்கு முன், தொடர்ச்சியான கடுமையான ஆய்வுகள் மற்றும் சோதனைகள் முடிக்கப்பட வேண்டும். இந்த நடைமுறைகள் நிலையான செயல்திறன், செயல்பாட்டு பாதுகாப்பு மற்றும் நீண்ட கால நம்பகத்தன்மையை உறுதி செய்கின்றன. முறையான ப்ரீ-கமிஷனிங் சோதனையானது சாத்தியமான தோல்விகளின் அபாயத்தைக் குறைப்பது மட்டுமல்லாமல், 33kv 50kva இரண்டு முறுக்கு எண்ணெய் மூழ்கிய மின்மாற்றியின் பாதுகாப்பான மற்றும் திறமையான நீண்ட காலச் செயல்பாட்டிற்கான உறுதியான அடித்தளத்தையும் வழங்குகிறது.
