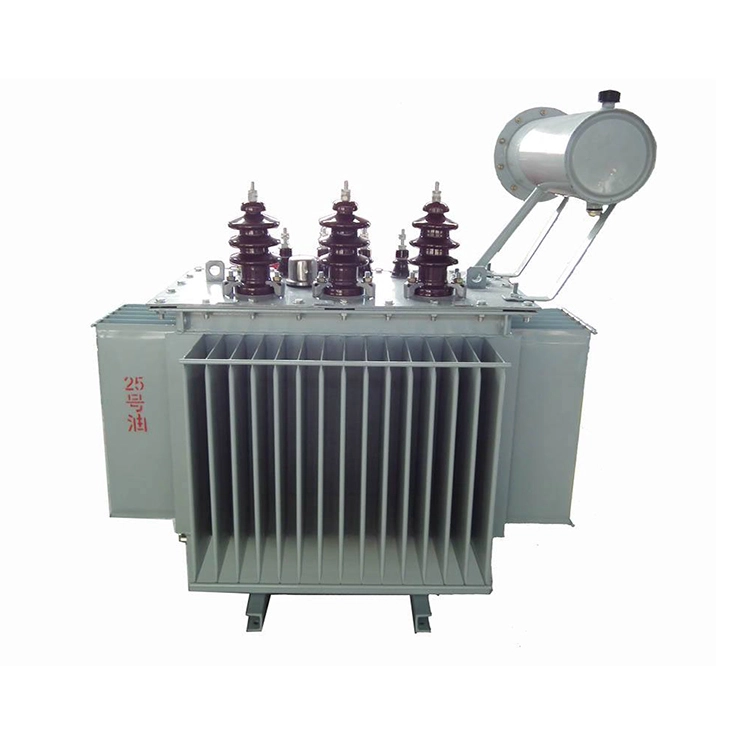

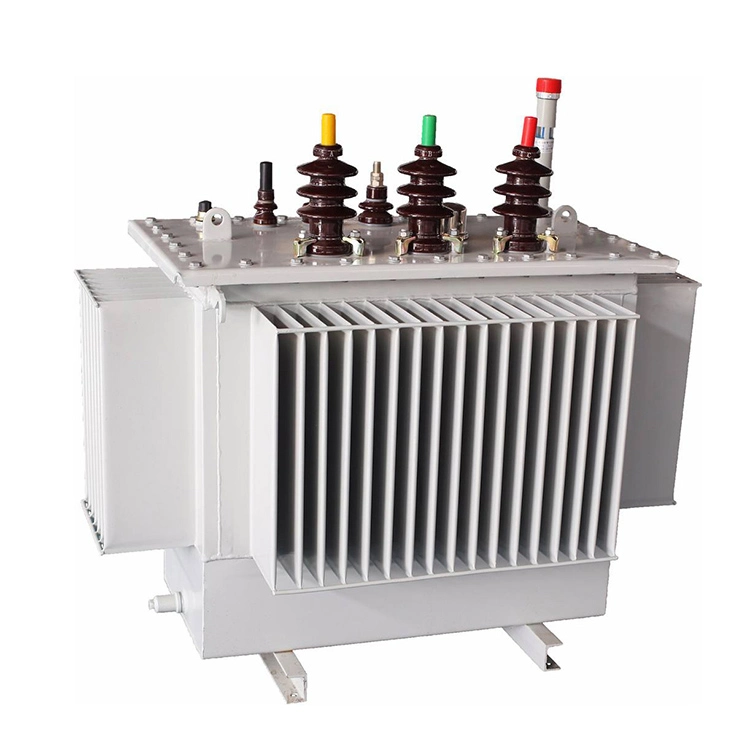

200kva காப்பர் வைண்டிங் S13 சீரிஸ் ஆயில் மூழ்கிய மின்மாற்றி

ஆயில் அமிர்ஸ்டு பவர் டிரான்ஸ்ஃபார்மர்கள்: அம்சங்கள், பயன்பாடுகள் மற்றும் தேர்வுக் கருத்தாய்வுகள்

200kva செப்பு முறுக்கு s13 தொடர் எண்ணெய் மூழ்கிய மின்மாற்றிகள் நவீன மின் நெட்வொர்க்குகள் முழுவதும் பரவலாகப் பயன்படுத்தப்படுகின்றன. எண்ணெய் மூழ்கிய மின்மாற்றியின் முதன்மை செயல்பாடு மின்னழுத்த அளவை மாற்றுவது மற்றும் பல்வேறு வகையான சுமைகளுக்கு மின் ஆற்றலை திறமையாக விநியோகிப்பது ஆகும். மின்காந்த தூண்டல் கொள்கையின் அடிப்படையில் செயல்படும், 200kva காப்பர் வைண்டிங் s13 தொடரின் ஆயில் அமிர்ஸ்டு டிரான்ஸ்பார்மர்கள், மின் பயன்பாடுகள், தொழில்துறை வசதிகள் மற்றும் விவசாய அமைப்புகளில் பரந்த அளவிலான பயன்பாடுகளுக்கு ஏற்றதாக மாற்றும் மின்னோட்ட மின்னழுத்தத்தை தேவைக்கேற்ப அதிகரிக்கலாம் அல்லது குறைக்கலாம். அவற்றின் வடிவமைப்பு பயனுள்ள குளிர்ச்சி, நம்பகமான காப்பு மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றை ஒருங்கிணைக்கிறது, அவை உட்புற மற்றும் வெளிப்புற சூழல்களில் செயல்பட அனுமதிக்கிறது.

தொழில்நுட்பக் கோட்பாடுகள் மற்றும் முக்கிய கூறுகள்

200kva செப்பு முறுக்கு s13 தொடர் எண்ணெய் மூழ்கிய மின்மாற்றியின் முக்கிய கூறுகள் காந்த கோர், முறுக்குகள் மற்றும் இன்சுலேடிங் எண்ணெய் ஆகும். மையமானது பொதுவாக உயர்தர சிலிக்கான் எஃகு லேமினேஷன்களில் இருந்து தயாரிக்கப்படுகிறது, இது சுழல் மின்னோட்ட இழப்புகளைக் குறைக்கவும் காந்த செயல்திறனை மேம்படுத்தவும் ஏற்பாடு செய்யப்பட்டுள்ளது. வடிவமைப்புத் தேவைகளைப் பொறுத்து, முறுக்குகள் செப்புக் கடத்திகளிலிருந்து உருவாக்கப்படலாம் மற்றும் அவை உயர் மின்னழுத்தம் மற்றும் குறைந்த மின்னழுத்த சுருள்களாக கட்டமைக்கப்படுகின்றன.

மின்மாற்றி தொட்டி இன்சுலேடிங் எண்ணெயால் நிரப்பப்படுகிறது, இது இரண்டு முக்கியமான செயல்பாடுகளை செய்கிறது. இது சுறுசுறுப்பு மற்றும் மையத்தில் இருந்து வெப்பத்தை எடுத்துச் செல்லும் போது ஆற்றல்மிக்க கூறுகளுக்கு இடையே மின் காப்பு வழங்குகிறது. செயல்பாட்டின் போது உருவாகும் வெப்பம் எண்ணெய் வழியாக மாற்றப்படுகிறது, பின்னர் தொட்டியின் மேற்பரப்பு வழியாக சுற்றியுள்ள காற்றில் சிதறடிக்கப்படுகிறது. இந்த குளிரூட்டும் செயல்முறை நிலையான இயக்க வெப்பநிலையை பராமரிக்க உதவுகிறது மற்றும் நீண்ட கால நம்பகத்தன்மையை ஆதரிக்கிறது. தூசி மற்றும் வெளிநாட்டுப் பொருட்களின் நுழைவைத் தடுக்கும் வகையில், பல்வேறு சூழல்களில் பாதுகாப்பான செயல்பாட்டை உறுதிசெய்யும் வகையில் இந்த அடைப்பு வடிவமைக்கப்பட்டுள்ளது.

செயல்திறன் பண்புகள் மற்றும் வழக்கமான பயன்பாடுகள்

எண்ணெய் மூழ்கிய மின்மாற்றிகள் பரந்த அளவிலான திறன்களில் கிடைக்கின்றன, பொதுவாக 25 kVA முதல் 4000 kVA வரையிலான மதிப்பீடுகள் உட்பட. வழக்கமான மின்னழுத்த கட்டமைப்புகளில் 10 kV என மதிப்பிடப்பட்ட உயர் மின்னழுத்த பக்கமும் 400 V இல் மதிப்பிடப்பட்ட குறைந்த மின்னழுத்த பக்கமும் அடங்கும். மின்மாற்றி திறன் மற்றும் வடிவமைப்பு தேவைகளுக்கு ஏற்ப மின்மறுப்பு மதிப்புகள் மற்றும் சுமை இழப்புகள் மாறுபடும்.

200kva செப்பு முறுக்கு s13 தொடர் எண்ணெய் மூழ்கிய மின்மாற்றிகள் குறைந்த வெப்பநிலை மற்றும் அதிக வெப்பநிலை பகுதிகளை உள்ளடக்கிய சுற்றுச்சூழல் நிலைமைகளின் கீழ் செயல்பட வடிவமைக்கப்பட்டுள்ளன. அவற்றின் மூன்று கட்ட கட்டமைப்பு தொழில்துறை சக்தி அமைப்புகளின் தேவைகளைப் பூர்த்தி செய்கிறது, அதே நேரத்தில் வலுவான மின்காந்த இணக்கமானது அருகிலுள்ள சாதனங்களில் குறுக்கீட்டைக் குறைக்க உதவுகிறது.

பொதுவான பயன்பாடுகளில் பயன்பாட்டு துணை மின் நிலையங்கள், தொழிற்சாலை விநியோக நெட்வொர்க்குகள், விவசாய நீர்ப்பாசன நிலையங்கள், வணிக கட்டிடங்கள் மற்றும் நம்பகமான மற்றும் நிலையான மின்சாரம் தேவைப்படும் பிற வசதிகள் ஆகியவை அடங்கும்.

தொழில்நுட்ப நன்மைகள் மற்றும் பாதுகாப்பு அம்சங்கள்

உலர் வகை மின்மாற்றிகளுடன் ஒப்பிடும்போது, ​​200kva காப்பர் வைண்டிங் s13 சீரிஸ் ஆயில் மூழ்கிய மின்மாற்றிகள் பல தனித்துவமான நன்மைகளை வழங்குகின்றன. இன்சுலேடிங் எண்ணெய் காற்றை விட அதிக மின்கடத்தா வலிமையை வழங்குகிறது, இது நம்பகமான காப்பு செயல்திறனை பராமரிக்கும் போது மிகவும் சிறிய மின் வடிவமைப்பை அனுமதிக்கிறது. கூடுதலாக, எண்ணெய் வெப்பத்தை உறிஞ்சி மிகவும் திறம்பட மாற்றுகிறது. இது வெப்ப அழுத்தத்தைக் குறைக்கவும், உபகரணங்களின் ஆயுளை நீட்டிக்கவும் உதவுகிறது.

ஈரப்பதம் பாதுகாப்பு மற்றொரு முக்கியமான நன்மை. எண்ணெய் உள் உறுப்புகளைச் சூழ்ந்து, ஈரப்பதத்திற்கு எதிராக ஒரு தடையாக செயல்படுகிறது, இது எண்ணெய் மூழ்கிய மின்மாற்றிகளை குறிப்பாக உயர்ந்த ஈரப்பதம் உள்ள பகுதிகளுக்கு ஏற்றதாக ஆக்குகிறது.

பாதுகாப்புக் கண்ணோட்டத்தில், மின்மாற்றி தொட்டிகள் பொதுவாக அழுத்தம் நிவாரண சாதனங்களுடன் பொருத்தப்பட்டுள்ளன. ஒரு உள் தவறு பாதுகாப்பான வரம்புக்கு அப்பால் அழுத்தத்தை ஏற்படுத்தினால், சாதனம் தானாக அதிகப்படியான அழுத்தத்தை வெளியிடுகிறது, இது சாதனத்தை கடுமையான சேதத்திலிருந்து பாதுகாக்க உதவுகிறது. Wenzhou XiFa Electrical Power Equipment Co., Ltd , தனிப்பயனாக்கப்பட்ட வடிவமைப்புகளையும் வழங்குகிறது, இதில் சிறப்பு நிறுவல் தேவைகள் அல்லது தனித்துவமான சுமை பண்புகளை பூர்த்தி செய்ய, வெவ்வேறு மைய கட்டமைப்புகள் மற்றும் முறுக்கு பொருட்கள் அடங்கும்.

தேர்வு மற்றும் செயல்பாட்டு பரிசீலனைகள்

பொருத்தமான எண்ணெய் மூழ்கிய மின்மாற்றியைத் தேர்ந்தெடுப்பது, எதிர்பார்க்கப்படும் சுமையின் கவனமாக மதிப்பீட்டில் தொடங்குகிறது. எடுத்துக்காட்டாக, பெரிய மோட்டார்கள் வழங்கும் நிறுவல்களுக்கு தொடக்க நீரோட்டங்கள் மற்றும் எதிர்கால விரிவாக்கத்திற்கு இடமளிக்கும் கூடுதல் திறன் தேவைப்படுகிறது. உறை வடிவமைப்பு மற்றும் பாதுகாப்பு அளவைத் தேர்ந்தெடுக்கும்போது சுற்றுச்சூழல் நிலைமைகளையும் கருத்தில் கொள்ள வேண்டும், குறிப்பாக மழை, தூசி அல்லது கடுமையான வானிலைக்கு வெளிப்படும் வெளிப்புற நிறுவல்களுக்கு.

நம்பகமான செயல்பாட்டிற்கு வழக்கமான பராமரிப்பு அவசியம். ஈரப்பதம் மற்றும் இரசாயன சிதைவுக்கான காசோலைகள் உட்பட, இன்சுலேடிங் எண்ணெயின் நிலை அவ்வப்போது கண்காணிக்கப்பட வேண்டும். ஏற்றுக்கொள்ளக்கூடிய வரம்புகளுக்கு அப்பால் எண்ணெய் தரம் குறையும் போது, ​​எண்ணெய் மாற்றுதல் அல்லது மீளுருவாக்கம் போன்ற திருத்த நடவடிக்கைகள் மேற்கொள்ளப்பட வேண்டும்.

நீண்ட கால சேமிப்பு அல்லது பணிநிறுத்தத்திற்கு, ஈரப்பதம் உள்ளிழுக்காமல் மின்மாற்றியைப் பாதுகாக்க சரியான பாதுகாப்பு நடவடிக்கைகள் அவசியம். எந்தவொரு ஆய்வு அல்லது பராமரிப்பு நடவடிக்கையின் போது, ​​உபகரணங்கள் மின்சார விநியோகத்திலிருந்து முழுமையாக தனிமைப்படுத்தப்பட வேண்டும் மற்றும் மின் ஆபத்துகளைத் தடுக்க பொருத்தமான பாதுகாப்பு நடைமுறைகளைப் பின்பற்ற வேண்டும்.

சிறந்த காப்புப் பண்புகள், திறமையான குளிரூட்டும் செயல்திறன் மற்றும் நிரூபிக்கப்பட்ட நம்பகத்தன்மை ஆகியவற்றுடன், எண்ணெய் மூழ்கிய மின்மாற்றிகள் உலகெங்கிலும் உள்ள பல்வேறு வகையான தொழில்கள் மற்றும் உள்கட்டமைப்பு திட்டங்களில் நிலையான மற்றும் திறமையான மின் விநியோகத்தை உறுதி செய்வதில் தொடர்ந்து முக்கிய பங்கு வகிக்கின்றன.
