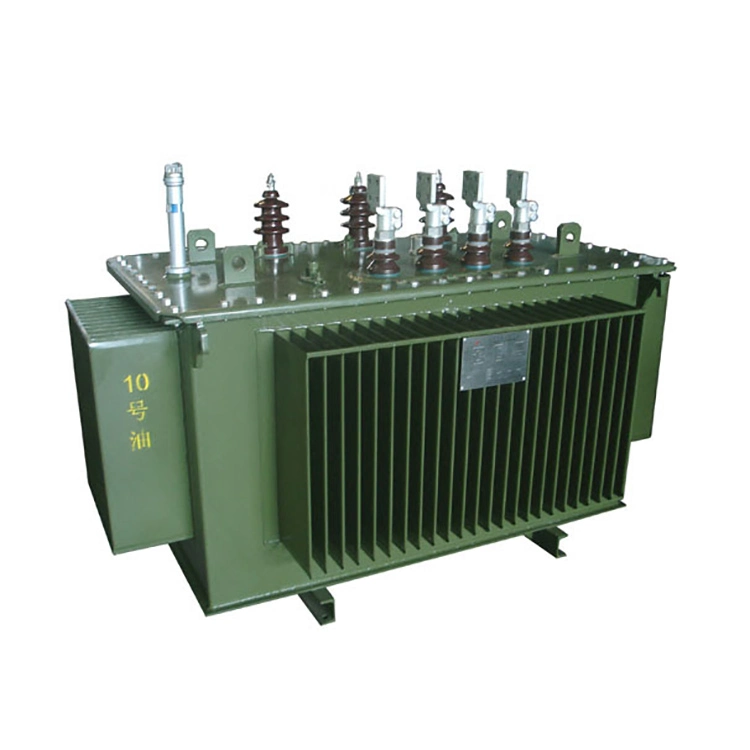

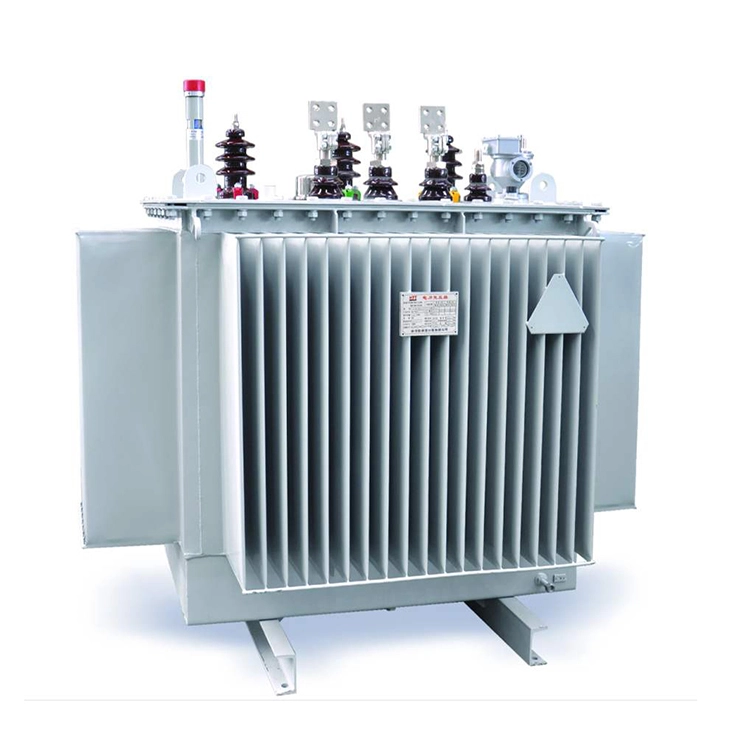

100 Kva விநியோகம் 13.8 Kv துருவ மின்மாற்றிகள்

இந்த 100 kva விநியோக 13.8 kv துருவ மின்மாற்றி 100 kVA என மதிப்பிடப்பட்ட திறன் கொண்டது. முதன்மை பக்க மின்னழுத்தம் 13800V (டெல்டா இணைப்பில்), மற்றும் இரண்டாம் பக்க மின்னழுத்தம் 120/240V, 240/480V அல்லது பிற தனிப்பயனாக்க மின்னழுத்தமாக இருக்கலாம். இந்த மின்மாற்றியை மூன்று கட்ட மின் கட்ட அமைப்புடன் இணைக்கப்பட்டு, குறைந்த மின்னழுத்த மின்சாரத்தை விநியோக முறைக்கு வழங்க முடியும்.

உயர் மின்னழுத்த பீங்கான் புஷிங்ஸைப் பயன்படுத்தி, 100 kva விநியோக 13.8 kv துருவ மின்மாற்றியின் முதன்மைப் பக்கத்தில் இரட்டை புஷிங்களும், இரண்டாம் பக்கத்தில் மூன்று புஷிங்குகளும் உள்ளன. மேல்நிலை விநியோக மின்மாற்றி செப்பு முறுக்குகள் மற்றும் ஓரியண்டட் சிலிக்கான் ஸ்டீல் கோர்களைப் பயன்படுத்துகிறது, இதில் ஒரு சுருள் மற்றும் இரண்டு இரும்பு மைய வளையங்கள் உள்ளன. முதன்மை பக்கம் மற்றும் இரண்டாம் பக்கத்தில் உள்ள தகரம் பூசப்பட்ட டெர்மினல்கள் செம்பு அல்லது அலுமினிய கடத்திகளுடன் இணைக்கப்படலாம்.

ஒரு தொழில்முறை விநியோக மின்மாற்றியாக, 100 Kva விநியோகம் 13.8 Kv துருவ டிரான்ஸ்ஃபார்மர்கள் ஆற்றல் சேமிப்பு சுருள் மைய வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது செயல்பாட்டின் நிலைத்தன்மையை உறுதி செய்வதோடு மட்டுமல்லாமல், ஆற்றல் நுகர்வையும் திறம்பட குறைக்கிறது. மேம்பட்ட தொழில்நுட்பத்துடன் தயாரிக்கப்பட்ட, இந்த துருவ வகை விநியோக மின்மாற்றி நீண்ட கால நம்பகத்தன்மை மற்றும் நீண்ட சேவை வாழ்க்கையை உறுதி செய்கிறது.

ஒவ்வொரு சாதனமும் கடுமையான விரிவான ஏற்றுக்கொள்ளல் சோதனைகளுக்கு உட்பட்டுள்ளன, மேலும் 10 ஆண்டுகளுக்கும் மேலாக பூஜ்ஜிய தோல்வி விகிதப் பதிவை நாங்கள் பராமரித்து வருகிறோம். இதற்கிடையில், 100 kva விநியோக 13.8 kv துருவ மின்மாற்றி IEC, ANSI மற்றும் பிற முக்கிய சர்வதேச தரங்களுடன் இணங்குகிறது, இது உலகளாவிய பவர் கிரிட் அமைப்புகளுடன் இணக்கத்தை உறுதி செய்கிறது.

தொழில்நுட்ப அளவுரு:

கே: 100 kva விநியோக 13.8 kv துருவ மின்மாற்றிக்கு, மாதிரியைத் தேர்ந்தெடுத்து நிறுவும் போது, ​​கிராமப்புற அல்லது தொலைதூர மின் கட்டங்களின் நம்பகத்தன்மை தேவைகளைப் பூர்த்தி செய்ய உருகிகள், மின்னல் அரெஸ்டர்கள் மற்றும் தரையிறங்கும் பாதுகாப்பு ஆகியவற்றின் குறிப்பிட்ட கட்டமைப்புகளை எவ்வாறு தீர்மானிக்க வேண்டும்?

A:

1. 100 kva விநியோகம் 13.8 kv துருவ மின்மாற்றியின் உயர் மின்னழுத்த பக்கத்தின் (தோராயமாக 7.25 A) மின்னோட்டத்தின் 2 முதல் 2.5 மடங்கு மதிப்பீட்டின் அடிப்படையில் உருகி தேர்ந்தெடுக்கப்படுகிறது. மூடும் செயல்பாட்டின் போது (வழக்கமாக மதிப்பிடப்பட்ட மின்னோட்டத்தை விட 8 முதல் 12 மடங்கு வரை, 0.1 வினாடிகளுக்குள் நீடிக்கும்), மின்மாற்றியின் உள்ளே ஷார்ட் சர்க்யூட் அல்லது ஓவர்லோட் ஏற்பட்டால், மின்மாற்றி விரைவாக உருகி தனிமைப்படுத்தப்படுவதை உறுதிசெய்யும் போது, ​​15 முதல் 20 ஏ டிராப் அவுட் ஃப்யூஸைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.

2.மின்னல் தடுப்பானானது 15 kV அல்லது 18 kV என மதிப்பிடப்பட்ட மின்னழுத்தத்துடன் இடைவெளியற்ற ஜிங்க் ஆக்சைடு (MOV) வகையாகத் தேர்ந்தெடுக்கப்பட்டது, இது உருகி மற்றும் 100 kva விநியோகம் 13.8 kv துருவ மின்மாற்றி பஷிங்கிற்கு இடையே உள்ள உயர் மின்னழுத்த பக்கத்தில் நிறுவப்பட்டுள்ளது.

3.இதன் கிரவுண்டிங் டெர்மினல் மின்னல் தாக்குதல்கள் அல்லது செயல்பாட்டு ஓவர்வோல்டேஜ்களை உறிஞ்சி எஞ்சிய மின்னழுத்தத்தை கட்டுப்படுத்த மின்மாற்றியின் உறையின் கிரவுண்டிங் டெர்மினலுடன் நேரடியாக இணைக்கப்பட்டுள்ளது. கிரவுண்டிங் பாதுகாப்பிற்கு 100 kva விநியோகம் 13.8 kv துருவ மின்மாற்றியின் நடுநிலை புள்ளி நேரடியாக தரையிறக்கப்பட வேண்டும் (TN C அல்லது TN S போன்ற கணினி கிரவுண்டிங் வகையைப் பொறுத்து), மேலும் உறை மற்றும் மின்னல் அரெஸ்டரின் கிரவுண்டிங் டெர்மினல்கள் ஒற்றை கிரவுண்டிங் மின்முனையைப் பகிர்ந்து கொள்கின்றன. மின் அதிர்வெண் கிரவுண்டிங் எதிர்ப்பானது கிராமப்புற மின் கட்டங்களில் 10Ω ஐ விட அதிகமாக இருக்கக்கூடாது அல்லது நகர்ப்புற மற்றும் அதிக நம்பகத்தன்மை கொண்ட பகுதிகளில் 4Ω ஐ விட அதிகமாக இருக்கக்கூடாது, இதனால் தவறான மின்னோட்டத்தின் பாதுகாப்பான வெளியேற்றத்தையும் பணியாளர்கள் மற்றும் உபகரணங்களின் பாதுகாப்பையும் அடையலாம்.

இந்த மூன்று உறுப்புகளின் ஒருங்கிணைந்த உள்ளமைவு, துருவத்தில் பொருத்தப்பட்ட மின்மாற்றியின் அதிகப்படியான மின்னோட்டம், அதிக மின்னழுத்தம் மற்றும் தரையிறங்கும் தவறு பாதுகாப்பு தேவைகளைப் பூர்த்தி செய்ய முடியும்.
