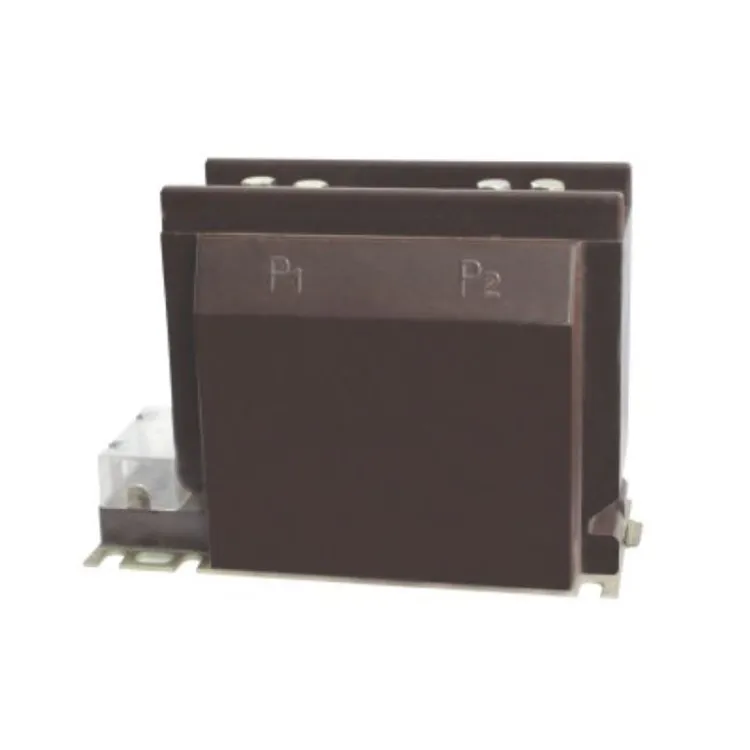

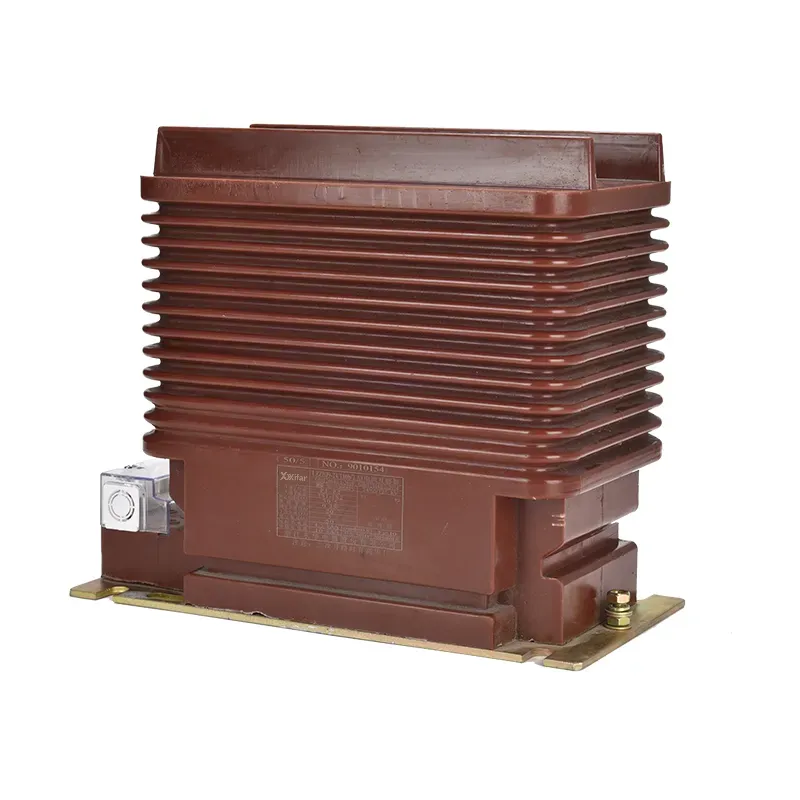

200 ஏ, 300 ஏ, 500 ஏ, மற்றும் 800 ஏ மற்றும் நிலையான 5 ஏ இரண்டாம் நிலை வெளியீடு ஆகியவற்றின் முதன்மை மதிப்பீடுகள் கொண்ட தற்போதைய மின்மாற்றி ct நம்பகமான மின்னோட்ட அளவீடு மற்றும் 10 முதல் 35 kv மின்னழுத்த நிலை சக்தி அமைப்புகளில் பாதுகாப்பு பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
ஒவ்வொரு தற்போதைய மின்மாற்றி ct 200 300 500 800 5a முழு இயக்க வரம்பிலும் துல்லியமான விகிதத்தில் ஒரு சிறந்த செயல்திறனை வைத்திருக்க ஒரு துல்லியமான காயம் செப்பு கடத்தி மற்றும் ஒரு திடமான தர காந்த மையத்தை பயன்படுத்துகிறது. தற்போதைய மின்மாற்றி ct 200 300 500 800 5a ஆனது, வெவ்வேறு சுமை நிலைகளின் கீழ் நிலையான இரண்டாம் நிலை வெளியீட்டை வழங்குவதற்காக கட்டப்பட்டுள்ளது, அவை அளவீடு மற்றும் பாதுகாப்பு சுற்றுகளுக்கு ஏற்றதாக இருக்கும்.
ஈரப்பதம் மற்றும் சுற்றுச்சூழல் அழுத்தத்திற்கு சிறந்த எதிர்ப்பை வழங்கும் நீடித்த, சுடர் எதிர்ப்பு இன்சுலேடிங் பொருட்களிலிருந்து வீடுகள் தயாரிக்கப்படுகின்றன. சிறிய வடிவமைப்பு சுவிட்ச் கியர் பேனல்கள், கட்டுப்பாட்டு பெட்டிகள் மற்றும் மின் விநியோக பலகைகளில் எளிதாக நிறுவ அனுமதிக்கிறது.
| வகை | முதன்மை மதிப்பிடப்பட்ட மின்னோட்டம் (A) | துல்லிய வகுப்பு | துல்லிய வகுப்பு மற்றும் மதிப்பிடப்பட்ட வெளியீடு cosΦ=0.8 | ஷோரி-டைம் வெப்ப மின்னோட்டம் (kA/S) | மதிப்பிடப்பட்ட டைனமிக் மின்னோட்டம்(kA) | |||
| 0.2 (வி) | 0.5 (வி) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 முதல் 600 வரை | 45 | 112.5 | ||||||
| 750 முதல் 1250 வரை | 80 | 160 | ||||||
கே: தற்போதைய மின்மாற்றி ct 200 300 500 800 5a இல் 200/5A போன்ற CT விகிதம் எதைக் குறிக்கிறது?
A: தற்போதைய மின்மாற்றி ct 200 300 500 800 5a இல், CT விகிதம் 200/5A என்பது முதன்மைக் கடத்தி வழியாக 200 ஆம்பியர் பாயும் போது, இரண்டாம் நிலை முறுக்கு 5 ஆம்பியர்களை வழங்குகிறது. இதே கொள்கை மற்ற விகிதங்களுக்கும் பொருந்தும்: 300/5A, 500/5A, 800/5A, முதலியன. பாதுகாப்பான அளவீடு மற்றும் பாதுகாப்பிற்காக பெரிய முதன்மை நீரோட்டங்களை தரப்படுத்தப்பட்ட இரண்டாம் நிலை மதிப்பாக குறைக்க முடியும் என்பதை இந்த விகிதம் உறுதி செய்கிறது.
கே: சரியான CT விகிதத்தை நான் எவ்வாறு தேர்வு செய்வது?
A: கணினியின் அதிகபட்ச சுமை மின்னோட்டத்தின் படி CT விகிதம் தேர்ந்தெடுக்கப்பட வேண்டும். எடுத்துக்காட்டாக, உங்கள் ஃபீடர் பொதுவாக 180 ஏ மற்றும் 220 ஏ வரை அவ்வப்போது சிகரங்களைக் கொண்டு சென்றால், 200/5 ஏ சிடி பொருத்தமானதாக இருக்கும். மின்னோட்டம் 450 முதல் 500 A வரை இருக்கும் என எதிர்பார்க்கப்பட்டால், 500/5A CT மிகவும் பொருத்தமானதாக இருக்கும். குறைந்த சுமைகளில் துல்லியத்தைக் குறைக்கும் அளவுக்கு அதிகமாகவும், செறிவூட்டலுக்கு ஆபத்தை விளைவிக்கக் குறைவான அளவிலும் இருப்பதைத் தவிர்ப்பதே குறிக்கோள்.
கே: தற்போதைய மின்மாற்றி ct 200 300 500 800 5a க்கு என்ன துல்லிய வகுப்புகள் உள்ளன?
ப: அளவீட்டு நோக்கங்களுக்காக, பொதுவான வகுப்புகளில் 0.2, 0.2S, 0.5 மற்றும் 0.5S ஆகியவை அடங்கும். பாதுகாப்பிற்காக, வழக்கமான வகுப்புகள் 5P10, 10P10 அல்லது 10P20 ஆகும். வருவாய் அளவீடு, பொது கண்காணிப்பு அல்லது பாதுகாப்பு ரிலேக்களுக்கு CT பயன்படுத்தப்படுமா என்பதைப் பொறுத்து தேவைப்படும் வகுப்பு.
