13.8kv முதல் 380v வரையிலான விநியோக மின்மாற்றி 2500kva என்பது தொழில்துறை, புதிய ஆற்றல் மற்றும் வணிகச் சூழல்களுக்கான முக்கிய ஆற்றல் மாற்றும் சாதனமாகும், இது எண்ணெய் மூழ்கிய வகை(S11 தொடர்) மற்றும் உலர் வகை(SCB14 தொடர்) உட்பட இரண்டு முக்கிய கட்டமைப்புகளாக வகைப்படுத்தலாம். உயர் மின்னழுத்தம் 380V குறைந்த மின்னழுத்தம், நிலையான செயல்திறன், உயர் பாதுகாப்பு மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றை உறுதிப்படுத்த சர்வதேச மற்றும் உள்நாட்டு தரநிலைகளை கண்டிப்பாக கடைபிடிக்கிறது.
எண்ணெய் மூழ்கிய வகை 13.8kv முதல் 380v வரையிலான விநியோக மின்மாற்றி 2500kva குறைந்த விலை மற்றும் வலுவான ஓவர்லோட் திறன் கொண்டது, இது சுரங்கங்கள், வெளிப்புற துணை மின்நிலையங்கள் மற்றும் பெரிய தொழில் பூங்காக்கள் போன்ற வெளிப்புற கனமான சுமை காட்சிகளுக்கு ஏற்றதாக அமைகிறது. இதற்கு நேர்மாறாக, உலர் வகை 13.8kv முதல் 380v வரையிலான விநியோக மின்மாற்றி 2500kva தீயில்லாதது, வெடிப்புத் தடுப்பு, பராமரிப்பு இல்லாதது மற்றும் ஆற்றல் திறன் கொண்டது, உட்புற மற்றும் வெடிப்புச் சான்று தேவைகளுக்கு ஏற்றது. வாடிக்கையாளர்கள் உண்மையான நிறுவல் சூழல், தள பாதுகாப்பு விதிமுறைகள் மற்றும் திட்ட வரவு செலவுத் திட்டத்தின் படி பொருத்தமான வகையை நெகிழ்வாக தேர்வு செய்யலாம்.
| அளவுரு வகை | அளவுரு பெயர் | நிலையான மதிப்பு |
|
அடிப்படை மதிப்பிடப்பட்ட அளவுருக்கள் |
மதிப்பிடப்பட்ட திறன் | 2500kVA(2.5MVA) |
| உயர் மின்னழுத்த பக்க (HV) | 13.8kV, மூன்று கட்டம்,△ இணைப்பு | |
| குறைந்த மின்னழுத்த பக்க (எல்வி) | 380V(வரி மின்னழுத்தம்)/220V(கட்ட மின்னழுத்தம்), மூன்று கட்டம்,ஒய் இணைப்பு | |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50/60Hz | |
| இணைப்பு குழு | Dyn11/Dyn1 | |
| குறுகிய சுற்று மின்மறுப்பு | 5% (வழக்கமானது, 4% முதல் 6% வரை தனிப்பயனாக்கக்கூடியது) | |
| சேஞ்சர் என்பதைத் தட்டவும் | உயர் மின்னழுத்தம் ± 2×2.5% (5 குழாய்கள், ஆஃப்-சர்க்யூட்) | |
| எண்ணெயில் மூழ்கிய அளவுருக்கள் | மாதிரி உதாரணம் | S11/S13/S22-2500/13.8 |
| குளிரூட்டும் முறை | ஓனான்(எண்ணையில் மூழ்கிய இயற்கை குளிர்வித்தல்)/ONAF(கட்டாய காற்று குளிரூட்டல்) | |
| காப்பு நிலை | BIL 95KV(மின்னல் இம்பல்ஸ்)/30kV(சக்தி அதிர்வெண் தாங்கும் மின்னழுத்தம்) |
|
| நன்மைகள் | குறைந்த விலை, வலுவான சுமை திறன், நல்ல வெப்பச் சிதறல் | |
| உலர் வகை அளவுருக்கள் | மாதிரி உதாரணம் | SCB14/SCR-2500-13.8/0.38 |
| குளிரூட்டும் முறை | AN(இயற்கை குளிர்வித்தல்)/AF(கட்டாய காற்று குளிரூட்டல்), காப்பு வெப்பம் எதிர்ப்பு வகுப்பு F(155℃) |
|
| பாதுகாப்பு நிலை | IP00/IP23/IP54 | |
| நன்மைகள் | தீ மற்றும் வெடிப்பு ஆதாரம், பராமரிப்பு இலவசம், சிறிய அளவு | |
| இழப்பு மற்றும் செயல்திறன் (50Hz குறிப்பு) |
சுமை இழப்பு இல்லை(Po) | ≈2.8 முதல் 3.5kW வரை |
| சுமை இழப்பு(Pk,75℃) | ≈16 முதல் 19kW வரை | |
| மொத்த இழப்பு | ≈19 முதல் 22.5kW வரை |

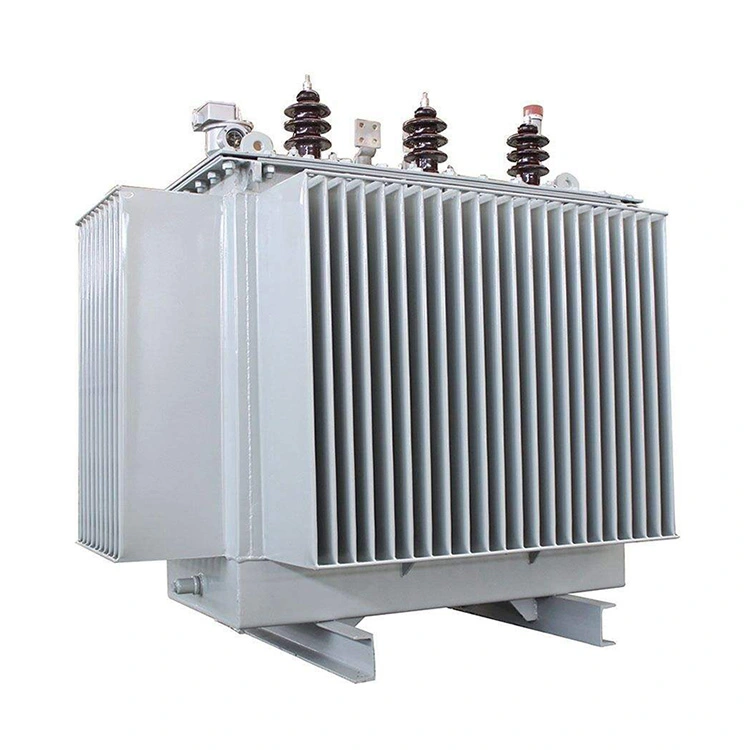

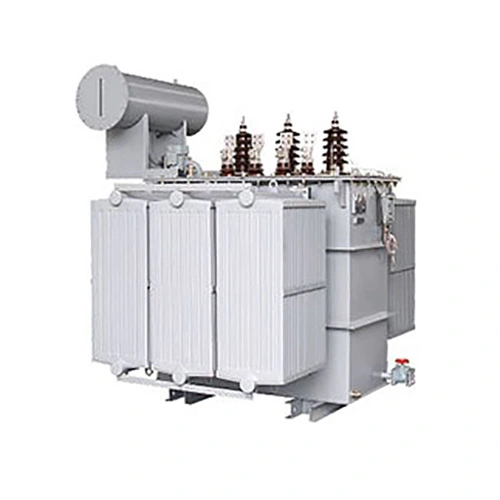

எண்ணெய் மூழ்கிய S11 சிறப்பாக வெளிப்புற மற்றும் திறந்தவெளி நிறுவலுக்கு வடிவமைக்கப்பட்டுள்ளது. வலுவான சுற்றுச்சூழல் தகவமைப்புடன், இது அதிக வெப்பநிலை, மழை, தூசி மற்றும் கடுமையான காலநிலையை தாங்கும். இது ஒரு பெரிய தளத்தை ஆக்கிரமித்துள்ளது மற்றும் நன்கு காற்றோட்டமான சுதந்திரமான பகுதி தேவைப்படுகிறது, இது தொலைதூர தொழில்துறை மண்டலங்கள், வெளிப்புற துணை மின்நிலையங்கள், சுரங்க தளங்கள் மற்றும் கள மின் விநியோக திட்டங்களுக்கு ஏற்றது.
உலர் வகை SCB14 13.8kv முதல் 380v வரையிலான விநியோக மின்மாற்றி 2500kva மின் விநியோக அறைகள், தொழிற்சாலை கட்டிடங்கள், வணிக வளாகங்கள் மற்றும் நிலத்தடி இடங்கள் போன்ற உட்புற நிறுவலுக்கு முன்னுரிமை அளிக்கப்படுகிறது. இது கச்சிதமான அளவு மற்றும் சிறிய ஆக்கிரமிப்பைக் கொண்டுள்ளது, திரவ கசிவு ஆபத்து இல்லை, மேலும் தனிமைப்படுத்தல் குளம் தேவையில்லை. அதிக அடர்த்தி கொண்ட நகர்ப்புற மின்சாரம் மற்றும் வரையறுக்கப்பட்ட நிறுவல் இடங்களுக்கும் இது பொருந்தும்.
ஆயில் மூழ்கிய S11 மின்மாற்றி எண்ணெயை குளிரூட்டும் மற்றும் காப்பீட்டு ஊடகமாக ஏற்றுக்கொள்கிறது. எரியக்கூடிய எண்ணெய் சாத்தியமான தீ மற்றும் கசிவு அபாயங்களைக் கொண்டுவருகிறது, எனவே மூடிய, நெரிசலான அல்லது வெடிப்புத் தடுப்பு பகுதிகளில் இதைப் பயன்படுத்த முடியாது. நிறுவலின் போது கூடுதல் தீ தடுப்பு மற்றும் கசிவு எதிர்ப்பு நடவடிக்கைகள் தேவை.
எபோக்சி பிசின் வார்ப்பு கட்டமைப்பால் ஆனது, உலர் வகை SCB14 தீயில்லாத, சுடர் தடுப்பு, வெடிப்பு-தடுப்பு மற்றும் கசிவு இல்லாத அம்சங்களைக் கொண்டுள்ளது. இது உயர் காப்பு பாதுகாப்பு உள்ளது, எரிப்பு எந்த மறைக்கப்பட்ட ஆபத்து, மற்றும் முழுமையாக உட்புற, பொது கட்டிடங்கள், இரசாயன ஆலைகள் மற்றும் வெடிப்பு தடுப்பு பட்டறைகள் கடுமையான பாதுகாப்பு தரநிலைகளை சந்திக்கிறது.
13.8kv முதல் 380v வரையிலான விநியோக மின்மாற்றி 2500kva ஆயில் மூழ்கிய S11 இன் வழக்கமான பராமரிப்பு தேவைப்படுகிறது, இதில் எண்ணெயின் தரம், சீல் செய்யும் செயல்திறன், எண்ணெய் நிலை மற்றும் உட்புற முதுமை ஆகியவை அடங்கும். ஒவ்வொரு 1-2 வருடங்களுக்கும் எண்ணெய் வடிகட்டுதல் அல்லது மாற்றுதல் தேவைப்படுகிறது, வழக்கமான தொழில்முறை ஆய்வுடன், அதிக நீண்ட கால பராமரிப்பு பணிச்சுமைக்கு வழிவகுக்கும்.
உலர் வகை SCB14 கிட்டத்தட்ட பராமரிப்பு இல்லாத வடிவமைப்பு. இன்சுலேடிங் எண்ணெய் தேவையில்லை, ஒரு வழக்கமான அடிப்படையில் முறுக்குகளுக்கு எளிய தூசி சுத்தம் மட்டுமே. இதற்கு சிக்கலான தினசரி ஆய்வு தேவையில்லை, உழைப்பு மற்றும் பராமரிப்பு செலவுகளை மிச்சப்படுத்துகிறது மற்றும் கவனிக்கப்படாத மின் நிலையங்களுக்கு ஏற்றது.
ஆயில் மூழ்கிய S11 மின்மாற்றி எண்ணெயைச் சுற்றுவதன் மூலம் சிறந்த வெப்பச் சிதறல் திறனைக் கொண்டுள்ளது, வலுவான சுமை திறன் கொண்டது. இது நீண்ட கால கனமான சுமை செயல்பாடு மற்றும் குறுகிய நேர சுமை தாக்கத்தை தக்கவைத்துக்கொள்ள முடியும், இது தொடர்ச்சியான அதிக சுமை கொண்ட தொழில்துறை உற்பத்தி வரிகளுக்கு சிறந்தது.
உலர் வகை SCB14 இயற்கை காற்று குளிர்ச்சி அல்லது கட்டாய காற்று குளிர்ச்சியை நம்பியுள்ளது. ஓவர்லோட் வரம்பு எண்ணெய் மூழ்கிய வகையை விட ஒப்பீட்டளவில் குறைவாக உள்ளது, மேலும் வெப்பச் சிதறல் விளைவு உட்புற காற்றோட்ட நிலைகளால் எளிதில் பாதிக்கப்படுகிறது, நிலையான மற்றும் வழக்கமான சுமை இயக்கத்திற்கு மிகவும் பொருத்தமானது.
பெரிய திறன் கொண்ட மாடல்களுக்கு எண்ணெய் மூழ்கிய S11 இன் கொள்முதல் விலை ஒப்பீட்டளவில் குறைவாக உள்ளது. ஆனால் அதன் சுமை இழப்பு மற்றும் சுமை இழப்பு சற்று அதிகமாக இருப்பதால், ஒப்பீட்டளவில் அதிக நீண்ட கால மின் நுகர்வு ஏற்படுகிறது.
உலர் வகை SCB14 இன் கொள்முதல் விலை ஒப்பீட்டளவில் அதிகமாக உள்ளது, ஆனால் உகந்த குறைந்த இழப்பு வடிவமைப்பு மற்றும் அதிக ஆற்றல் திறன் கொண்டது. இது தினசரி மின் இழப்பைக் குறைக்கிறது, நீண்ட கால செயல்பாட்டில் மின்சாரச் செலவுகளைச் சேமிக்கிறது மற்றும் நீண்ட சுழற்சி திட்டங்களுக்கு சிறந்த ஆற்றல் சேமிப்பு நன்மைகளைத் தருகிறது.
13.8kv முதல் 380v வரையிலான விநியோக மின்மாற்றி 2500kva இறுதி தேர்வு பரிந்துரை:
S11 ஆயிலைத் தேர்ந்தெடுங்கள்: உங்கள் திட்டம் வெளியில் இருந்தால், குறைந்த பட்ஜெட், நீண்ட கால அதிக சுமை, கவனிக்கப்படாத திறந்த தளம் மற்றும் கடுமையான தீ பாதுகாப்பு தேவைகள் இல்லை.
SCB14 உலர் வகையைத் தேர்வு செய்யவும்: அதிக பாதுகாப்புத் தரங்கள், குறைந்த பராமரிப்புத் தேவை மற்றும் நீண்ட கால ஆற்றல் சேமிப்புத் தேவைகளுடன், அடர்த்தியான கூட்டங்கள், இரசாயன மற்றும் எரியக்கூடிய சந்தர்ப்பங்களில், உட்புறங்களில் நிறுவப்பட்டிருந்தால்.
