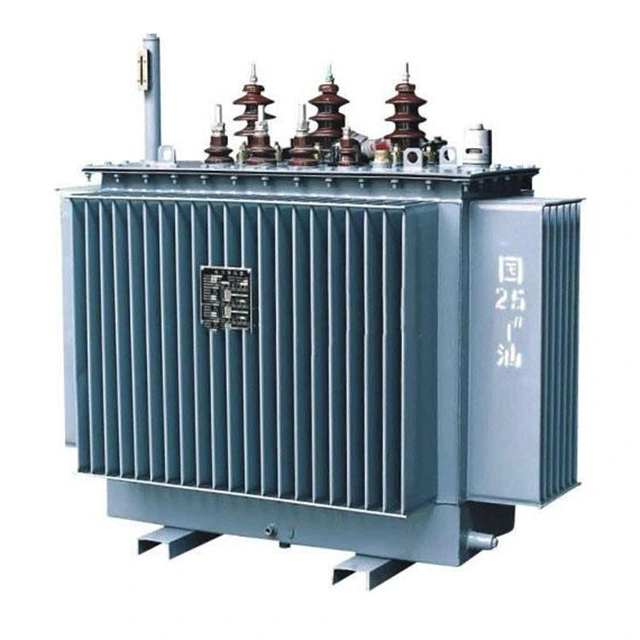

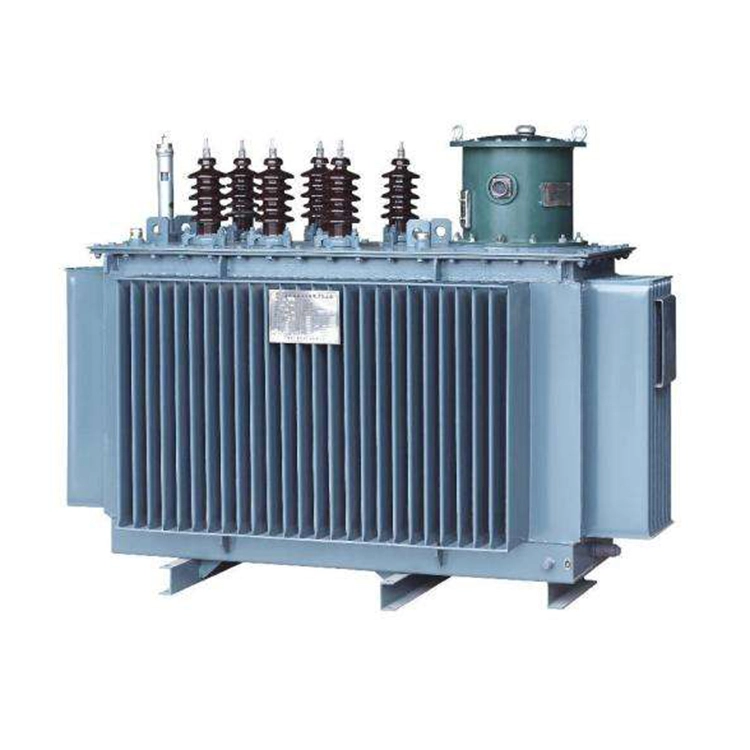

10 Kv 500kva Pole Mounted Distribution Transformer என்பது 10 kV நடுத்தர மின்னழுத்தத்தை 400V குறைந்த மின்னழுத்தத்திற்கு (லைன்-டு-லைன்) குடியிருப்பு, வணிக மற்றும் இலகுரக தொழில்துறை மின் விநியோகத்திற்காக நேரடியாக பயன்பாட்டுக் கம்பங்களில் நிறுவப்பட்ட மூன்று-கட்ட, எண்ணெயில் மூழ்கிய வெளிப்புற வகை மின்மாற்றி ஆகும். IEC 60076 மற்றும் GB/T 1094 தரநிலைகளுக்கு இணங்க கச்சிதமான வடிவமைப்பு, முழு-சீல் செய்யப்பட்ட தொட்டி, குறைந்த இழப்பு, குறைந்த சத்தம் மற்றும் குறைந்தபட்ச பராமரிப்பு ஆகியவற்றைக் கொண்டுள்ளது.
ஆயுள் மற்றும் செயல்திறனுக்காகக் கட்டப்பட்ட, 10kV 500kVA துருவத்தில் பொருத்தப்பட்ட விநியோக மின்மாற்றி ஒரு சிறிய, இடத்தைச் சேமிக்கும் வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது பிரத்யேக துணை மின்நிலையங்களின் தேவையை நீக்குகிறது, சிவில் கட்டுமானம் மற்றும் நிறுவல் செலவுகளைக் கணிசமாகக் குறைக்கிறது. முழுமையாக சீல் செய்யப்பட்ட நெளி தொட்டி அமைப்பு எண்ணெய் கசிவு மற்றும் ஈரப்பதம் உள்ளிழுப்பதைத் தடுக்கிறது, பராமரிப்பு இல்லாத செயல்பாட்டை உறுதிசெய்கிறது மற்றும் சாதாரண நிலைமைகளின் கீழ் 20 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கையை உறுதி செய்கிறது.
S11 தர குறைந்த இழப்பு சிலிக்கான் ஸ்டீல் கோர் மற்றும் உயர் கடத்துத்திறன் கொண்ட செப்பு முறுக்குகள், 10kV 500kVA துருவத்தில் பொருத்தப்பட்ட விநியோக மின்மாற்றி, குறைந்த சுமை மற்றும் சுமை இழப்புகளை அடைய முடியும், இது செயல்பாட்டு ஆற்றல் நுகர்வு மற்றும் நீண்ட கால பயன்பாட்டுச் செலவுகளைக் குறைக்க உதவுகிறது. அதன் இரைச்சல் அளவு 55 dB க்கும் கீழே கட்டுப்படுத்தப்படுகிறது, இது குடியிருப்பு பகுதிகளுக்கு சுற்றுச்சூழலுக்கு உகந்ததாக உள்ளது.
| பொருள் | விவரக்குறிப்பு |
| மதிப்பிடப்பட்ட திறன் | 500 கே.வி.ஏ |
| முதன்மை மின்னழுத்தம் | 10 kV(±5% ஆஃப்-சர்க்யூட் டேப்) |
| இரண்டாம் நிலை மின்னழுத்தம் | 0.4 kV(400 V) |
| கட்டம்/அதிர்வெண் | 3-கட்டம்,50 ஹெர்ட்ஸ் |
| திசையன் குழு | Dyn11(தரநிலை)/Yyn0 |
| குளிரூட்டும் முறை | ஓனான் (எண்ணெய் இயற்கை காற்று இயற்கை) |
| காப்பு நிலை | HV:Li75/Ac28;LV:Ac3 |
| சுமை இல்லா இழப்பு | ≤680 W (S11)/≤580W(S13) |
| சுமை இழப்பு(75°℃) | ≤5,150 W(Dyn11) |
| ஷார்ட் சர்க்யூட் மின்மறுப்பு | 4%-4.5%(தரநிலை) |
10 kV 500 kVA துருவத்தில் பொருத்தப்பட்ட விநியோக மின்மாற்றியானது கான்கிரீட் அல்லது எஃகு துருவங்களில் நேரடியாக நிறுவுவதற்காக வடிவமைக்கப்பட்டுள்ளது, இது தரை இடத்தின் தேவையைச் சேமிக்கிறது. அதன் மேம்படுத்தப்பட்ட கச்சிதமான உள்ளமைவு மற்றும் குறைக்கப்பட்ட எடை போக்குவரத்தை எளிதாக்குகிறது, மேலும் தளத்தில் நிறுவுதல், விநியோக திட்டங்களுக்கான சிவில் இன்ஜினியரிங் மற்றும் கட்டுமான செலவுகளை கணிசமாகக் குறைக்கிறது. காற்று மற்றும் அதிர்வு சுமைகளின் கீழ் கூட நீண்ட கால பாதுகாப்பை உறுதி செய்யும் வகையில், துருவத்தை ஏற்றும் இயந்திர அழுத்தங்களை தாங்கும் வகையில் வடிவமைப்பு வடிவமைக்கப்பட்டுள்ளது.
S11 சீரிஸ் லோ லாஸ் கோர் தொழில்நுட்பம், 10 kV 500 kVA துருவத்தில் பொருத்தப்பட்ட விநியோக டிரான்ஸ்பார்மர் வழக்கமான மாடல்களுடன் ஒப்பிடும்போது 10-20% குறைவான சுமை மற்றும் சுமை இழப்புகளை வழங்குகிறது. குளிர்ச்சியான உருட்டப்பட்ட தானிய சார்ந்த சிலிக்கான் ஸ்டீல் கோர்கள் மற்றும் துல்லிய காயத்தின் செப்பு முறுக்குகளைப் பயன்படுத்துவதன் மூலம், முழு மற்றும் பகுதி சுமை செயல்பாட்டின் போது ஆற்றல் விரயத்தைக் குறைக்கிறது. இதன் விளைவாக செயல்பாட்டுச் செலவுகள் குறைக்கப்படுகின்றன, குறைந்த கார்பன் உமிழ்வுகள் மற்றும் ஒட்டுமொத்த செயல்திறனை மேம்படுத்துகிறது.
முழுமையாக சீல் செய்யப்பட்ட, பற்றவைக்கப்பட்ட தொட்டி வடிவமைப்பு எண்ணெய் கசிவு, ஈரப்பதம் உட்செலுத்துதல் மற்றும் தூசி அல்லது குப்பைகளிலிருந்து மாசுபடுவதைத் தடுக்கிறது. இவை வழக்கமான பராமரிப்பின் தேவையை நீக்குகிறது, நிலையான செயல்திறன் மற்றும் சாதாரண இயக்க நிலைமைகளின் கீழ் 20 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கையை உறுதி செய்கிறது. நெளிந்த சேமிப்பு தொட்டி ஒரு ஒருங்கிணைந்த குளிரூட்டும் அமைப்பாகவும் செயல்படுகிறது, இது வெப்பத்தை திறம்படச் சிதறடித்து, டிரான்ஸ்பார்மர் ஆயிலுக்கு முற்றிலும் சீல் செய்யப்பட்ட சூழலை வழங்கும்.
அதிக ஷார்ட் சர்க்யூட் மெக்கானிக்கல் வலிமையுடன் கட்டப்பட்ட, 10 kV 500 kVA துருவத்தில் பொருத்தப்பட்ட விநியோக மின்மாற்றியானது சிதைவு அல்லது செயலிழப்பு இல்லாமல் தவறான மின்னோட்டத்தைத் தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது. அதன் குறைந்த சத்தம் வடிவமைப்பு, 55 dB க்கும் கீழே கட்டுப்படுத்தப்படுகிறது, குடியிருப்பு மற்றும் நகர்ப்புறங்களில் குறைந்தபட்ச சுற்றுச்சூழல் தாக்கத்தை உறுதி செய்கிறது. சிறந்த வெப்ப நிலைத்தன்மை மற்றும் பரந்த இயக்க வெப்பநிலை வரம்பு (-25°C முதல் +40°C வரை) அதிக ஈரப்பதம், கனமழை மற்றும் தீவிர வெப்பநிலை ஏற்ற இறக்கங்கள் உள்ளிட்ட பல்வேறு வெளிப்புற நிலைமைகளுக்கு ஏற்றதாக அமைகிறது.
1.நகர்ப்புற மற்றும் கிராமப்புற விநியோக நெட்வொர்க்குகள்.
2.குடியிருப்பு பகுதிகள், வணிக மாவட்டங்கள், சிறு தொழிற்சாலைகள்.
3. புதுப்பிக்கத்தக்க ஆற்றல் அமைப்புகள்.
