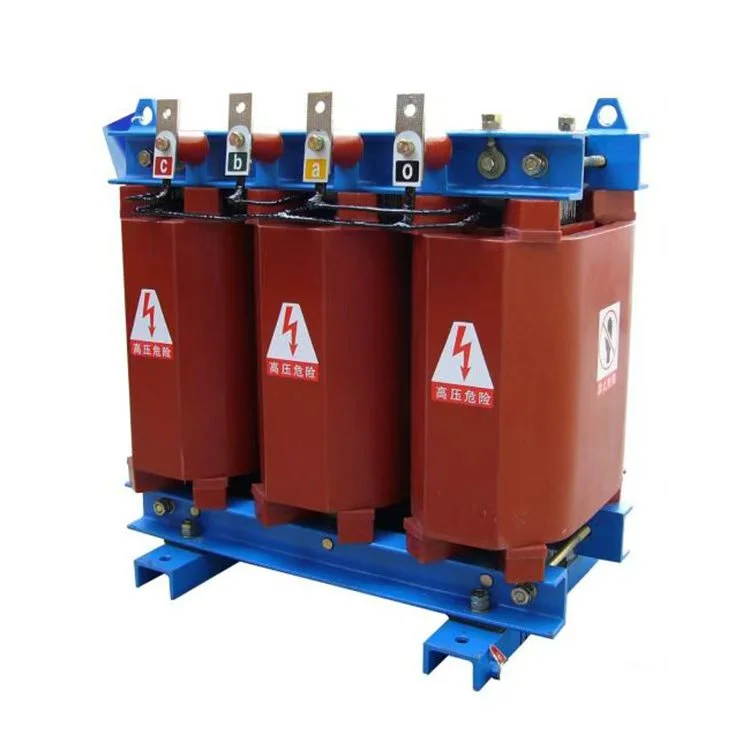

காப்பர் 160 kVA 6.6kV 440V உலர் வகை ஸ்டெப் டவுன் டிரான்ஸ்பார்மரின் வயரிங் முறை
மின்மாற்றியின் உள்ளீடு மற்றும் அவுட்புட் டெர்மினல்களை ஷார்ட் சர்க்யூட் செய்து, மெகாஹம்மீட்டரைப் பயன்படுத்தி ஷார்ட் டெர்மினல்கள் மற்றும் கிரவுண்ட் வயருக்கு இடையே உள்ள இன்சுலேஷன் எதிர்ப்பை சோதிக்கவும். 1000V megohmmeter ஐப் பயன்படுத்தும் போது, எதிர்ப்பு மதிப்பு 2 MΩ ஐ விட அதிகமாக இருக்க வேண்டும்.
உள்ளீடு மற்றும் வெளியீட்டு மின் கேபிள்களின் குறுக்குவெட்டு தற்போதைய மதிப்பீடு தேவைகளைப் பூர்த்தி செய்ய வேண்டும். மிமீ²க்கு 2–2.5 A இன் தற்போதைய அடர்த்தியை உள்ளமைக்க பரிந்துரைக்கப்படுகிறது.

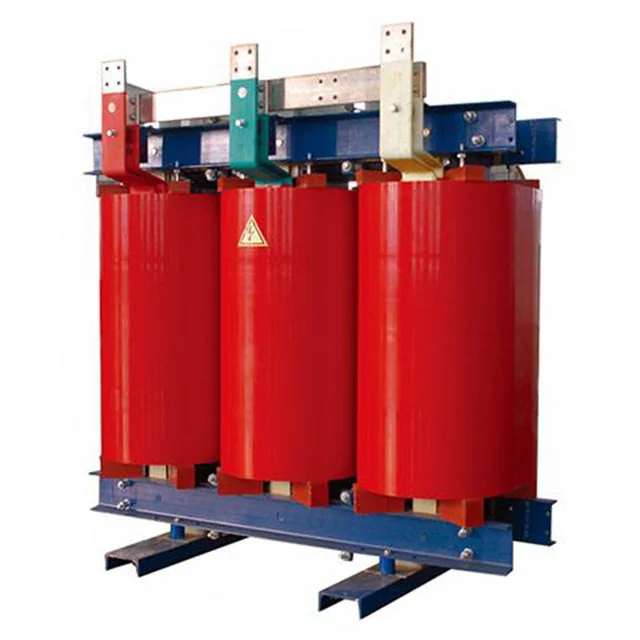

டிரான்ஸ்பார்மர் டெர்மினல் பிளாக்கில் உள்ள பஸ்பார் நிறங்களின்படி மூன்று கட்ட உள்ளீடு மற்றும் அவுட்புட் பவர் வயர்களை இணைக்கவும்: மஞ்சள் முதல் கட்டம் A, பச்சை முதல் கட்டம் B, மற்றும் சிவப்பு முதல் கட்டம் C. நியூட்ரல் வயரை செம்பு 160 kVA 6.6kV 440V உலர் வகை ஸ்டெப் டவுன் டிரான்ஸ்பார்மரின் நியூட்ரல் டெர்மினலுடன் இணைக்க வேண்டும். மின்மாற்றி உறையுடன் தரை கம்பி இணைக்கப்பட வேண்டும். உள்ளீடு மற்றும் வெளியீட்டு வயரிங் சரியாக உள்ளதா என சரிபார்க்கவும்.
முதலில் தாமிர 160 kVA 6.6kV 440V உலர் வகை ஸ்டெப் டவுன் டிரான்ஸ்பார்மரை சுமை இல்லாத நிலையில், உள்ளீடு மற்றும் வெளியீட்டு மின்னழுத்தங்கள் தேவைகளைப் பூர்த்திசெய்கிறதா என்பதைக் கவனித்து அளவிடவும். அதே நேரத்தில், யூனிட்டின் உள்ளே அசாதாரணமான சத்தங்கள், வளைவுகள், விசித்திரமான வாசனைகள் போன்றவை உள்ளதா எனச் சரிபார்க்கவும். ஏதேனும் அசாதாரணம் கண்டறியப்பட்டால், உடனடியாக உள்ளீட்டு மின் இணைப்பைத் துண்டிக்கவும்.
சுமை இல்லாத சோதனை முடிந்து, அனைத்தும் இயல்பானதாக இருந்த பிறகு, சுமை இணைக்கப்படலாம்.
|
பெயர் |
செம்பு 160 kVA 6.6kV 440V உலர் வகை படி கீழே மின்மாற்றி |
|
மதிப்பிடப்பட்ட திறன் |
160 கி.வா |
|
முதன்மை மின்னழுத்தம் |
6.6 கி.வி |
|
இரண்டாம் நிலை மின்னழுத்தம் |
0.4/0.415 கே.வி |
|
காப்பு பொருள் |
வார்ப்பு பிசின் |
|
திசையன் குழு |
Dyn11 Yyn0 |
|
சுமை இல்லாத இழப்பு (P0) |
வாடிக்கையாளரின் தேவையின் அடிப்படையில் |
|
சுமை இழப்பு (Pk) @ 120°C |
வாடிக்கையாளரின் தேவையின் அடிப்படையில் |
|
மின்மறுப்பு மின்னழுத்தம் (யுகே) |
6% |
|
காப்பு வகுப்பு |
CLASS F அல்லது H |
|

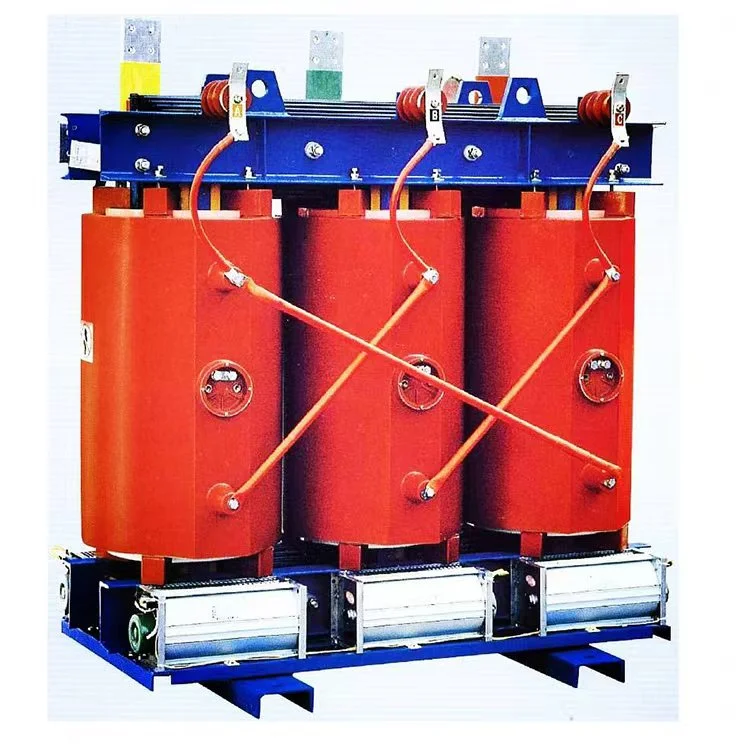

குளிரூட்டும் முறை |
ஓனாஃப் ஓனாஃப் |
|
பகுதி வெளியேற்றம் |
10pc க்கும் குறைவானது |
கே: இந்த மின்மாற்றி 60 ஹெர்ட்ஸ் செயல்பாட்டைக் கையாள முடியுமா?
ப: ஆம். இது 50/60 ஹெர்ட்ஸ் இரட்டை அதிர்வெண்ணுக்கு வடிவமைக்கப்படலாம். வரிசையில் எங்களுக்குத் தெரிவிக்கவும்.
கே: 160 kVA க்கு செம்பு அல்லது அலுமினிய முறுக்கு சிறந்ததா?
A: தாமிரம் குறைந்த இழப்புகளையும் சிறிய அளவுகளையும் வழங்குகிறது ஆனால் அதிக விலை. அலுமினியம் சிக்கனமானது. தொடர்ச்சியான உயர் சுமை சுழற்சிகளுக்கு தாமிரத்தை பரிந்துரைக்கிறோம்.
கே: நிலையான வடிவமைப்பிற்கான அதிகபட்ச உயரம் என்ன?
ப: கடல் மட்டத்திலிருந்து 1,000மீ. அதிக உயரத்திற்கு (எ.கா., 2,000மீ), டிரேட்டிங் பொருந்தும். எங்கள் பொறியாளர்களைத் தொடர்பு கொள்ளவும்.
கே: முன்னணி நேரம் எவ்வளவு?
A: நிலையான தனிப்பயன் அல்லாத அலகு: 15-20 வேலை நாட்கள். தனிப்பயன் குழாய்கள்/அடைப்புகளுடன்: 25-30 நாட்கள்.
பாதுகாப்பு உறை IP21
மின்மாற்றி கோர்
மின்மாற்றி முறுக்கு
