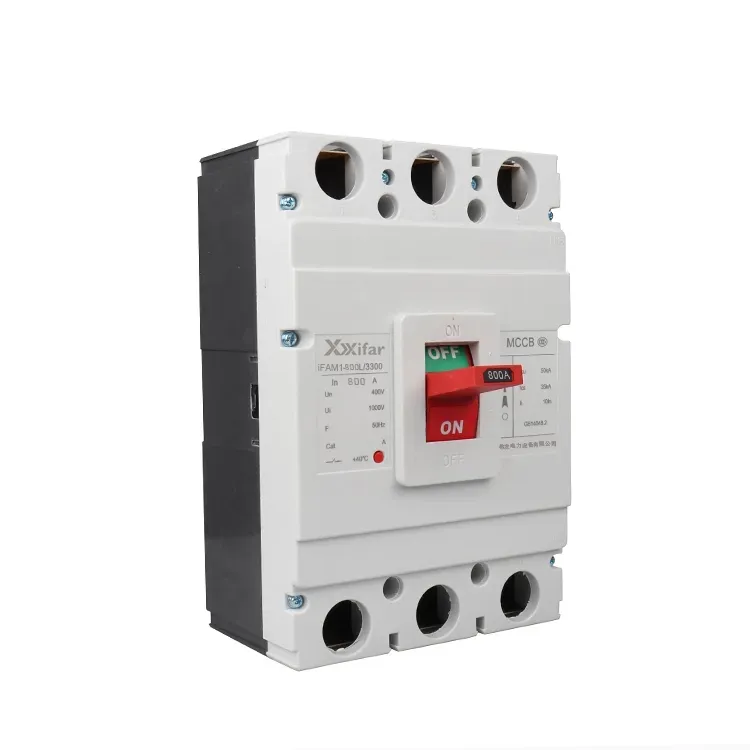

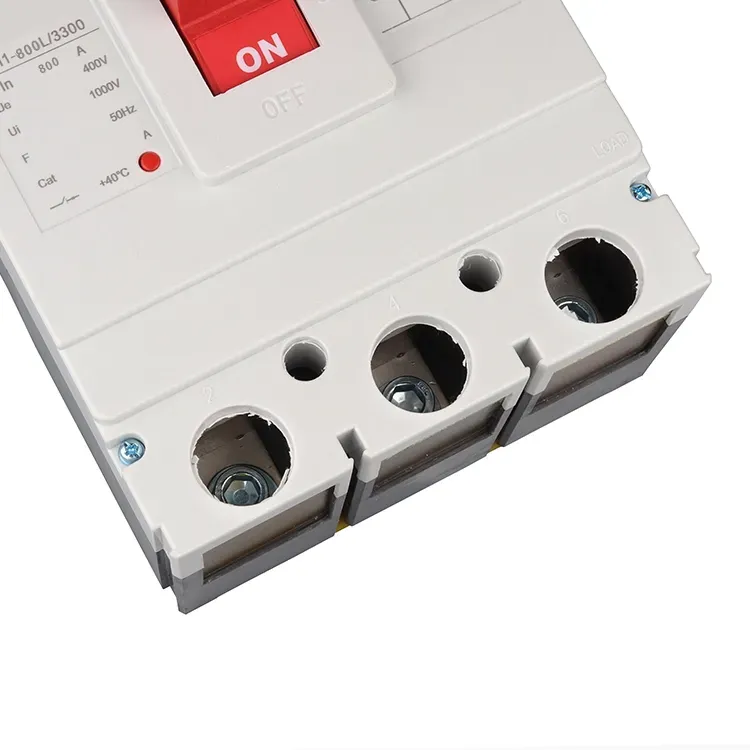

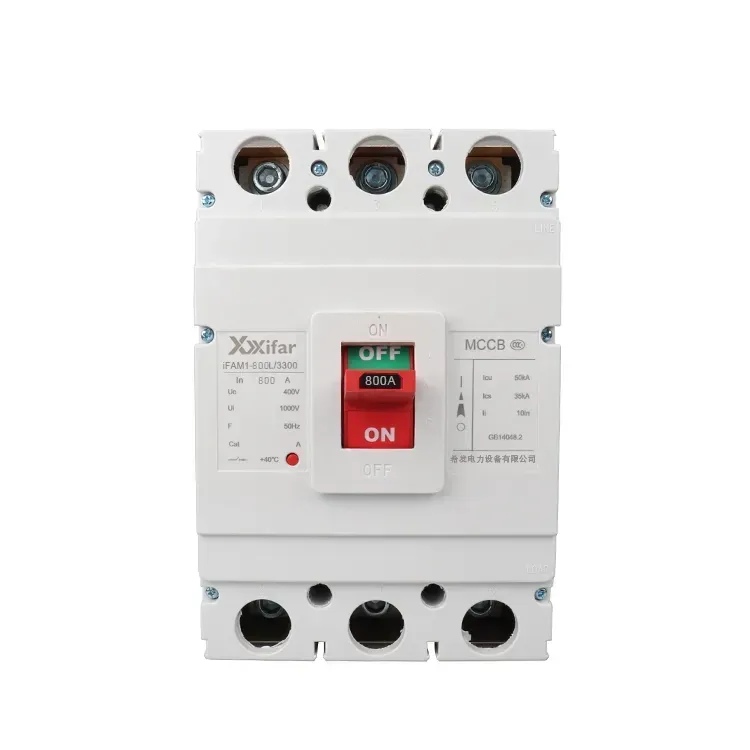

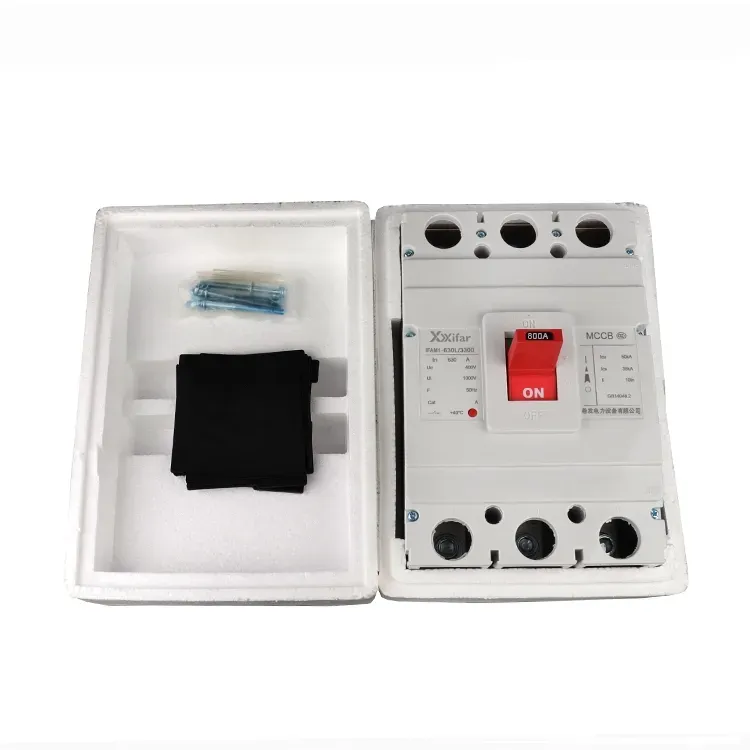

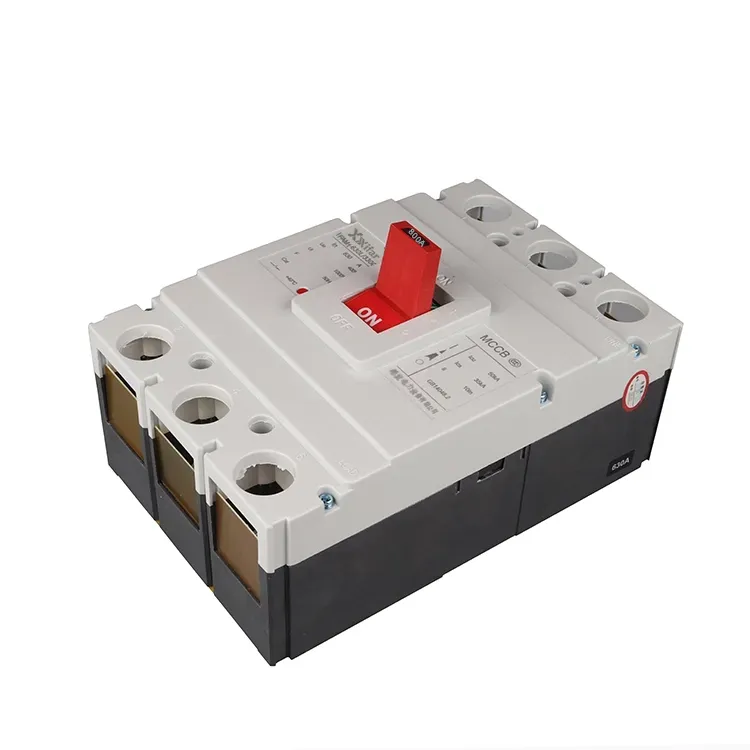

800 ஆம்ப் 4போல் எலக்ட்ரிக் எம்சிசிபி மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் வாடிக்கையாளரின் பல்வேறு தேவைகளைப் பூர்த்தி செய்ய வெப்ப காந்தப் பயண அலகு அல்லது எலக்ட்ரானிக் ட்ரிப் யூனிட்டைச் சித்தப்படுத்தலாம். இன்னும் அதிகமாக, அண்டர்வோல்டேஜ் ட்ரிப் காயில், எஞ்சிய மின்னோட்டம் சாதனம் மற்றும் மோட்டார் பாதுகாப்பு அலகு போன்ற விரிவாக்க அலகு, பயன்பாட்டுத் தேவையைப் பூர்த்தி செய்ய 800 ஆம்ப் 4போல் எலக்ட்ரிக் எம்சிசிபி மோல்டு கேஸ் சர்க்யூட் பிரேக்கரை அனுமதிக்கிறது. அறிமுக பாதுகாப்பு செயல்பாடு கீழே காட்டப்பட்டுள்ளது.
சர்க்யூட் மின்னோட்டம் மதிப்பிடப்பட்ட மதிப்பை மீறும் போது, 800 ஆம்ப் 4போல் எலக்ட்ரிக் எம்சிசிபி மோல்டு கேஸ் சர்க்யூட் பிரேக்கரின் பைமெட்டல் ஸ்ட்ரிப் சூடாகிறது மற்றும் வளைகிறது, இது ட்ரிப் மெக்கானிசத்தை செயல்படுத்துகிறது. ட்ரிப்பிங் நேரம் மின்னோட்டத்தின் சதுரத்திற்கு நேர்மாறான விகிதாசாரமாகும்.
ஷார்ட் சர்க்யூட் ஏற்பட்டால், அதிக தவறான மின்னோட்டம் மின்காந்த சக்தியை உருவாக்குகிறது, இது பயண பொறிமுறையை கிட்டத்தட்ட உடனடியாக இயக்குகிறது.
இவ்வாறு, வெப்ப காந்த 800A 4 துருவ MCCBகள் பொதுவாக இரண்டு நிலை பாதுகாப்பை வழங்குகின்றன, இது நீண்ட கால தாமத பாதுகாப்பு மற்றும் உடனடி பாதுகாப்பு ஆகும். இது தேர்ந்தெடுக்கப்படாத வகை என்றும் அழைக்கப்படுகிறது.
800 amp 4pole எலக்ட்ரிக் எம்சிசிபி மோல்டட் கேஸ் சர்க்யூட் பிரேக்கரில் உள்ள நுண்செயலி துல்லியமான பாதுகாப்பை வழங்க சர்க்யூட் மின்னோட்டத்தைத் தொடர்ந்து கண்காணித்து கணக்கிடுகிறது.
800 ஆம்ப் 4போல் எலக்ட்ரிக் எம்சிசிபி மோல்டட் கேஸ் சர்க்யூட் பிரேக்கரில் முன்னமைக்கப்பட்ட தாமதம் தேர்வுத்தன்மையை அடைய ஷார்ட் சர்க்யூட் நிலைகளின் போது பயன்படுத்தப்படுகிறது.
கடுமையான தவறு நிலைமைகளின் கீழ், 800 ஆம்ப் 4போல் எலக்ட்ரிக் எம்சிசிபி மோல்டு கேஸ் சர்க்யூட் பிரேக்கர் சர்க்யூட்டைத் தனிமைப்படுத்த தாமதமின்றி பயணம் செய்கிறது.
இது 800 ஆம்ப் 4போல் மின்சார எம்சிசிபி மோல்டட் கேஸ் சர்க்யூட் பிரேக்கரில் தரைப் பிழையைக் கண்டறிந்து குறுக்கிட வடிவமைக்கப்பட்டுள்ளது.
எனவே, எலக்ட்ரானிக் 800A 4P MCCBகள் பொதுவாக நான்கு நிலைப் பாதுகாப்பை வழங்குகின்றன, இது நீண்ட கால தாமதப் பாதுகாப்பு, குறுகிய கால தாமதம், உடனடிப் பாதுகாப்பு மற்றும் தரைப் பிழைப் பாதுகாப்பு. மின்னணு 800A 4P MCCB ஆனது தேர்ந்தெடுக்கப்பட்ட வகை MCCB என்றும் அழைக்கப்படுகிறது.
| தயாரிப்பு முறை | துருவம் | பரிமாணம் | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 |
| M1-63M | 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 |
| M1-125L | 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 |
| M1-125M | 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 |
| M1-250L | 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 |
| M1-250M | 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 |
| M1-400 | 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 |
| M1-630 | 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 |
| M1-800 | 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 |
| எம்1-1250 | 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
800 ஆம்ப் 4போல் எலக்ட்ரிக் எம்சிசிபி மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்களும் அண்டர்வோல்டேஜ் ரிலீஸுடன் பொருத்தப்பட்டிருக்கும், இது 800A மோல்டட் கேஸ் சர்க்யூட் பிரேக்கரைத் தானாக ட்ரிப் செய்கிறது.
கசிவு பாதுகாப்பு வகைகள் போன்ற சில பதிப்புகள் பூமி கசிவைக் கண்டறிந்து மின்சார அதிர்ச்சியிலிருந்து பாதுகாப்பை அளிக்கும்.
மோட்டார் பாதுகாப்பு MCCBகள் குறிப்பாக மோட்டார் சுற்றுகளுக்காக வடிவமைக்கப்பட்டுள்ளன, பெரும்பாலும் தொடக்கத்தின் போது அதிக ஊடுருவல் மின்னோட்டங்களுக்கு இடமளிக்க D வகை பயண பண்புகளை பயன்படுத்துகின்றன.
|
மதிப்பிடப்பட்ட சட்ட மின்னோட்டம் |
800 |
|
மதிப்பிடப்பட்ட வேலை நடப்பு |
630A; 700A; 800A |
|
துருவங்களின் எண்ணிக்கை |
3 துருவம் + நடுநிலை; 4 துருவம் |
|
அதிர்வெண் |
50/60 ஹெர்ட்ஸ் |
|
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் |
400 V; 415 V; 660 V; 690 வி |
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் |
800 V அல்லது 1000 V |
|
அல்டிமேட் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
50kA; 75kA |
|
சர்வீஸ் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
35kA; 50kA |
|
இயந்திர சேவை வாழ்க்கை |
10000 முறை |
|
மின் சேவை வாழ்க்கை |
2000 முறை |
|
பரிதி தூரம் |
≤100 மிமீ |
