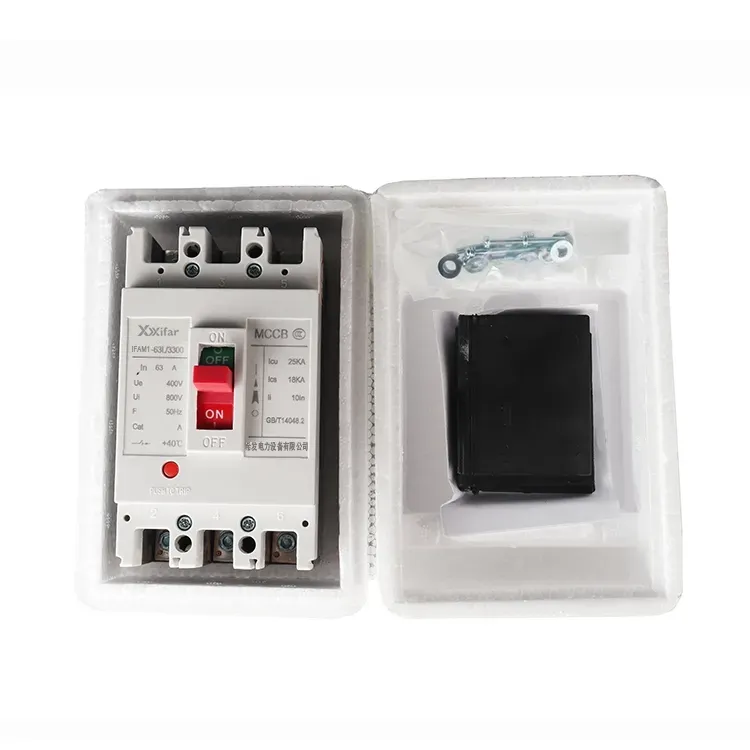

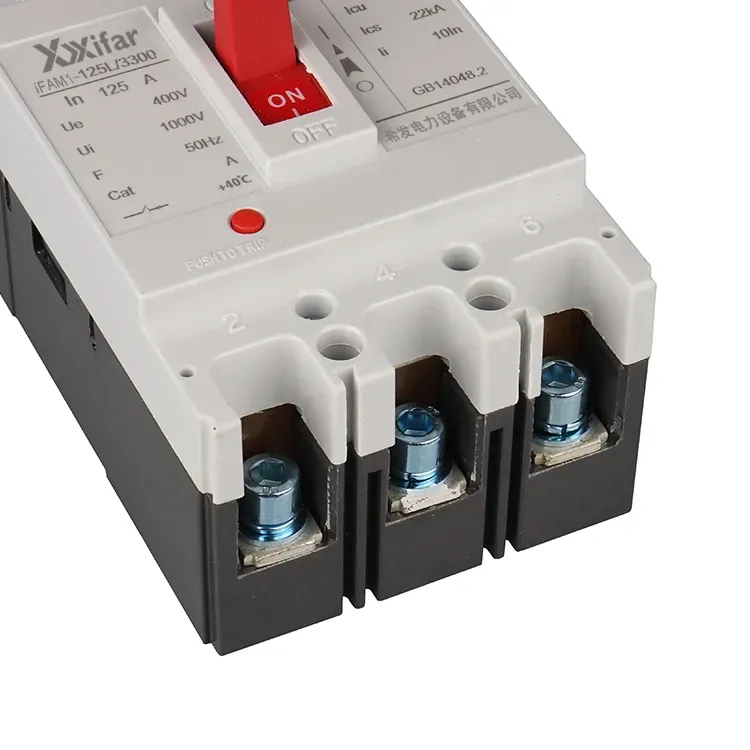

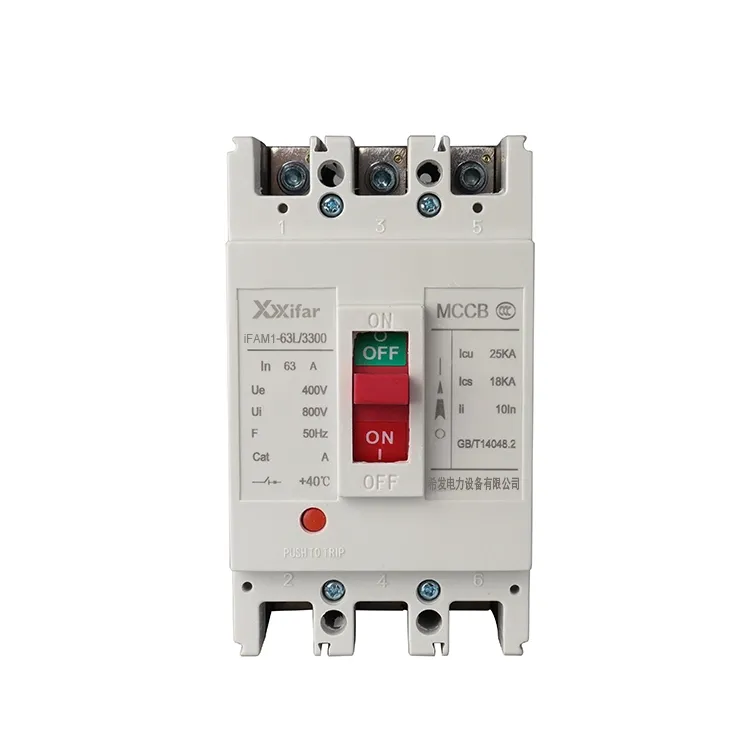

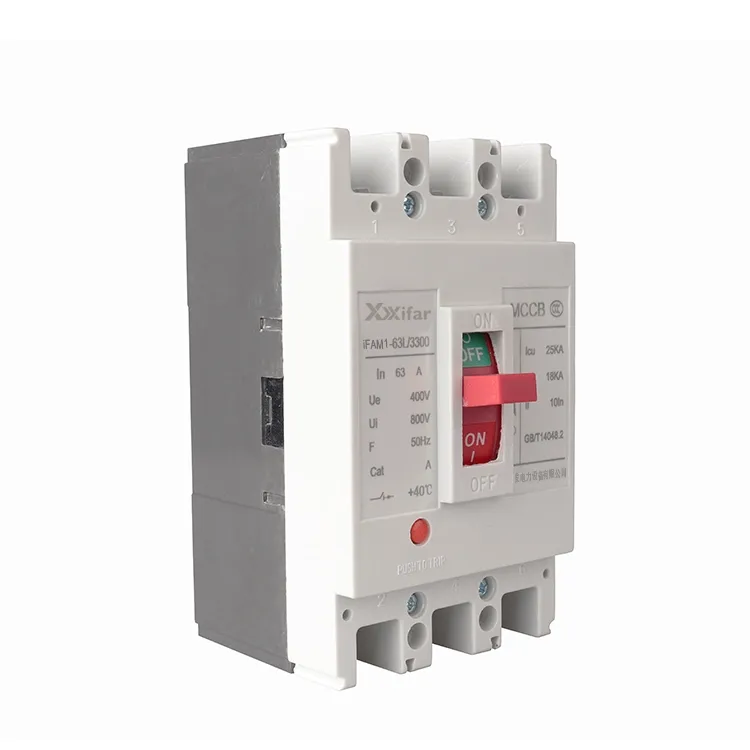

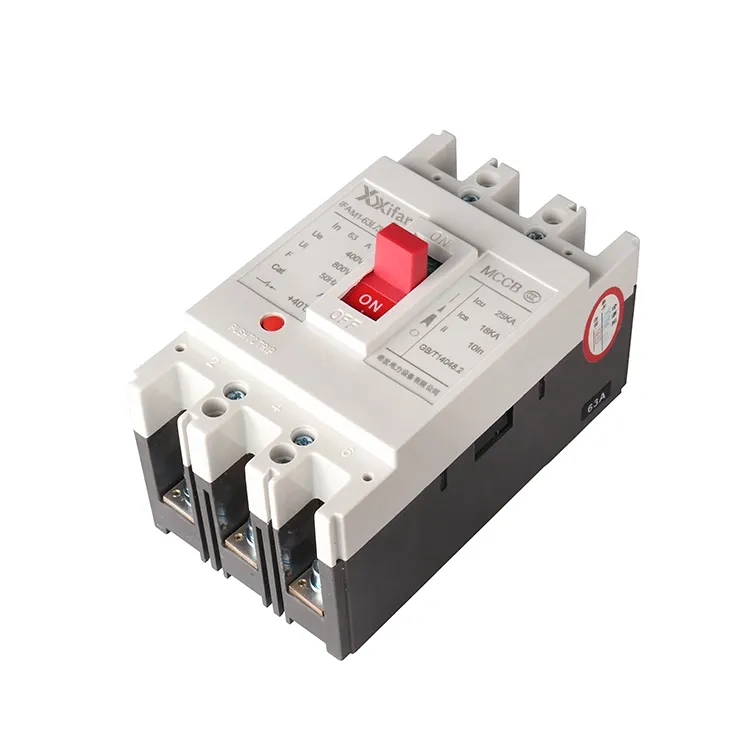

63a 3p மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்

63a 3p வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர்களின் இயக்கக் கோட்பாடுகள்

(1) தற்போதைய உணர்வு மற்றும் குறுக்கீடு

63a 3p வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கரின் உள்ளே, ஒரு உணர்திறன் உறுப்பு சுற்று வழியாக பாயும் மின்னோட்டத்தை கண்காணிக்கிறது. மின்னோட்டம் முன்னமைக்கப்பட்ட மட்டத்திற்கு மேல் உயரும் போது, ​​அது ட்ரிப்பிங் பொறிமுறையை செயல்படுத்தும் ஒரு காந்த சக்தியை உருவாக்குகிறது. இது மின்காந்த செயல்பாட்டின் கொள்கையின் அடிப்படையில், தொடர்புகளை விரைவாகத் திறந்து, சுற்றுகளை உடைக்கிறது.

(2) வெப்ப பாதுகாப்பு

ஓவர்லோட் நிலைமைகளின் கீழ், 63a 3p மோல்டட் கேஸ் சர்க்யூட் பிரேக்கரின் வெப்ப உறுப்பு வெப்பமடைகிறது. வெப்பநிலை அதிகரிக்கும் போது ஒரு பைமெட்டல் துண்டு வளைகிறது, இது பயண வழிமுறையை வெளியிடுகிறது மற்றும் பிரதான சுற்று துண்டிக்கப்படுகிறது. இது அதிக வெப்பத்தைத் தடுக்கிறது மற்றும் நீடித்த மின்னோட்டத்தால் ஏற்படும் தீ அபாயத்தைக் குறைக்கிறது.

(3) மின்னழுத்தம் மற்றும் ஷன்ட் ட்ரிப்பிங்கின் கீழ்

விநியோக மின்னழுத்தம் ஒரு குறிப்பிட்ட நிலைக்குக் கீழே குறையும் போது, ​​கீழ் மின்னழுத்த வெளியீட்டில் உள்ள ஆர்மேச்சர் வெளியேறி, பயண வழிமுறையைத் தூண்டுகிறது மற்றும் சுற்று திறக்கிறது. கூடுதலாக, ஷன்ட் ட்ரிப் சாதனம் சக்தியூட்டப்படும் போது, ​​அதன் ஆர்மேச்சர் உள்ளே இழுக்கிறது மற்றும் அதே ட்ரிப்பிங் பொறிமுறையை செயல்படுத்துகிறது, முக்கிய சுற்று துண்டிக்கப்படுகிறது.

63a 3p வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர்களின் முக்கிய செயல்பாடுகள்

(1) குறுகிய சுற்று பாதுகாப்பு

ஒரு குறுகிய சுற்று ஏற்பட்டால், மின்னோட்டம் மிக அதிக மதிப்புக்கு கடுமையாக உயர்கிறது. 63a 3p வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர் கிட்டத்தட்ட உடனடியாக பதிலளிக்கிறது, இது கடுமையான மின் அழுத்தத்திலிருந்து உபகரணங்களைப் பாதுகாக்க சுற்று திறக்கிறது.

(2) அதிக சுமை பாதுகாப்பு

சுமை மின்னோட்டம் குறிப்பிட்ட காலத்திற்கு மதிப்பிடப்பட்ட மதிப்பை விட அதிகமாக இருந்தால், 63a 3p வார்ப்பட கேஸ் சர்க்யூட் பிரேக்கர் தானாகவே பயணிக்கும். இது அதிக வெப்பம் மற்றும் வயரிங் மற்றும் இணைக்கப்பட்ட உபகரணங்களுக்கு சேதம் ஏற்படுவதைத் தடுக்க உதவுகிறது.

(3) தானியங்கி துண்டிப்பு

தவறு ஏற்படும் போதெல்லாம், 63a 3p மோல்டு கேஸ் சர்க்யூட் பிரேக்கர் கைமுறையான தலையீடு இல்லாமல் மின்சார விநியோகத்தை துண்டிக்க முடியும். மேலும், மின் அமைப்பில் உள்ள உபகரணங்கள் மற்றும் பணியாளர்கள் இரண்டையும் பாதுகாப்பதில் செயல்பாடு முக்கிய பங்கு வகிக்கிறது.

63a 3p வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர் அளவுரு:

63a 3p மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் மற்றும் மினியேச்சர் சர்க்யூட் பிரேக்கர்களுக்கு இடையே உள்ள வித்தியாசம்

1. ஷார்ட் சர்க்யூட் உடைக்கும் திறன்:

தவறு குறுக்கீடு திறனில் தெளிவான வேறுபாடு உள்ளது. 63a 3p மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் பொதுவாக 400V இல் 36kA முதல் 120kA வரையிலான இறுதி உடைக்கும் திறனை வழங்குகின்றன.

2. பாதுகாப்பு பண்புகளின் அனுசரிப்பு:

63a 3p MCCB மூலம், ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட் பாதுகாப்பை சுயாதீனமாக அமைக்கலாம், மேலும் பயண மதிப்புகளை கைமுறையாக சரிசெய்யலாம். எலக்ட்ரானிக் ட்ரிப் யூனிட்கள் பல கட்ட பாதுகாப்பை கூட வழங்க முடியும். இதற்கு நேர்மாறாக, 63a 3p MCB ஆனது நிலையான பாதுகாப்பு பண்புகளைக் கொண்டுள்ளது, இது நிலையான B, C அல்லது D வளைவுகளுடன் கூடிய ஒருங்கிணைந்த வெப்ப காந்த பொறிமுறையைப் பயன்படுத்துகிறது.

3. நிறுவல் மற்றும் இயந்திர வலிமை:

63a 3p மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் பொதுவாக மிகவும் பாதுகாப்பான இணைப்பை உறுதிசெய்ய போல்ட்களைப் பயன்படுத்தி பொருத்தப்படும். இது அதிக தற்போதைய பயன்பாடுகளுக்கும் அதிர்வுகளுடன் கூடிய சூழல்களுக்கும் அவற்றைப் பொருத்தமானதாக ஆக்குகிறது. 63a 3p MCBகள், மறுபுறம், நிலையான 35mm DIN தண்டவாளங்களில் விரைவாக நிறுவுவதற்காக வடிவமைக்கப்பட்டுள்ளன, இது வசதியானது ஆனால் குறைந்த இயந்திர வலிமையை வழங்குகிறது.

4. வழக்கமான பயன்பாடுகள்:

63a 3p MCCBகள் தொழில்துறை மின் விநியோக அமைப்புகள், மோட்டார் பாதுகாப்பு மற்றும் இரண்டாம் நிலை அல்லது மூன்றாம் நிலைகளில் ஊட்டி சுற்றுகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன. இருப்பினும், 63A 3P MCB கள் முக்கியமாக இறுதி விநியோக சுற்றுகளுக்கு நோக்கம் கொண்டவை, அதாவது குடியிருப்பு அல்லது வணிக நிறுவல்களில் விளக்குகள் மற்றும் சாக்கெட் விற்பனை நிலையங்கள் போன்றவை.
