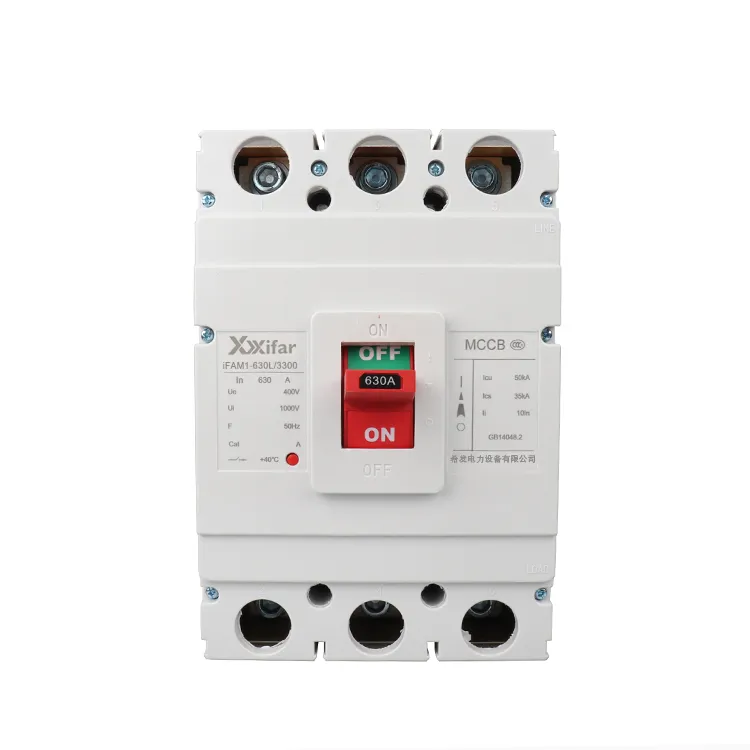

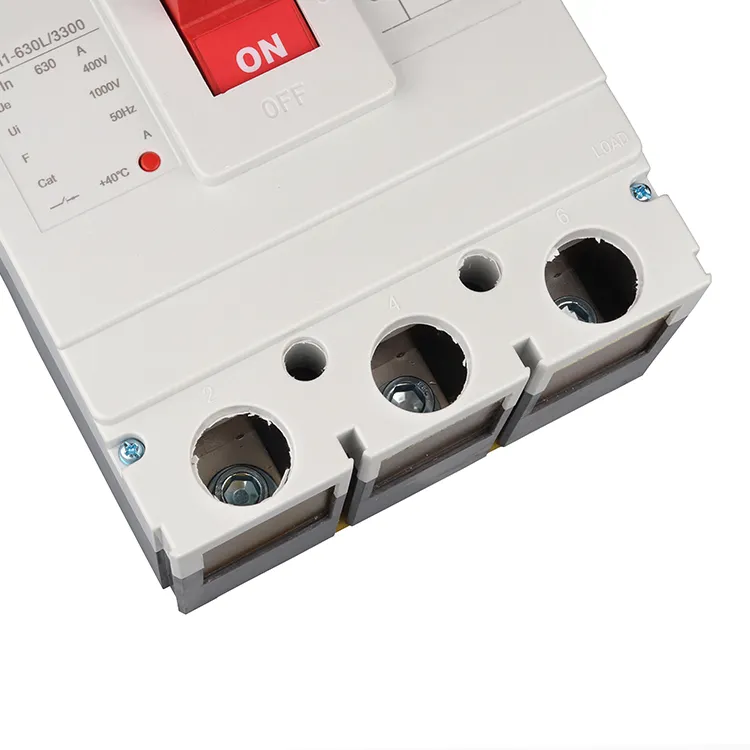

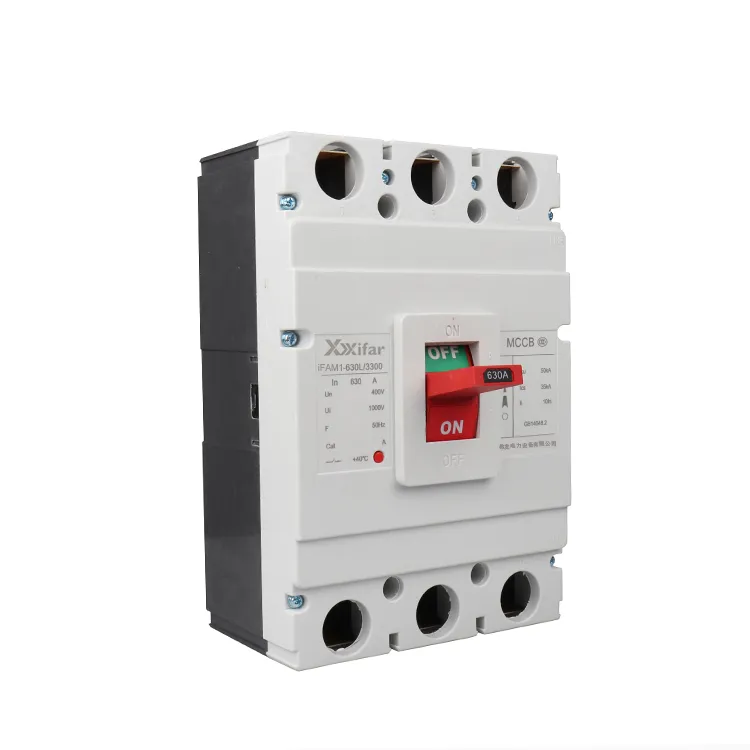

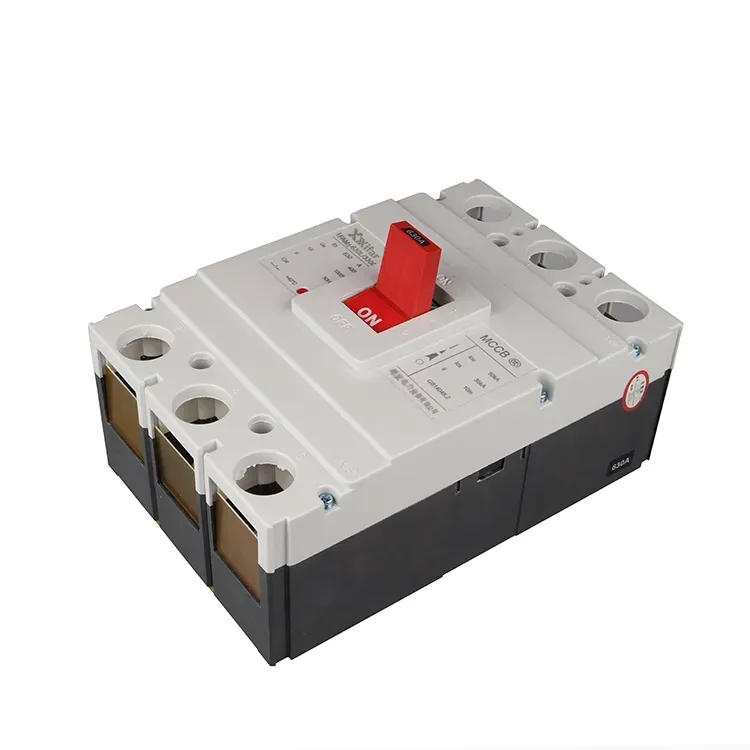

630a 3p தெர்மல் மேக்னடிக் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் என்பது குறைந்த மின்னழுத்த மின் விநியோக அமைப்பில் பயன்படுத்தப்படும் அத்தியாவசிய மற்றும் முக்கியமான பாதுகாப்பு சாதனமாகும். இது முழுமையாக மூடப்பட்ட இன்சுலேடிங் ஹவுசிங்கை ஏற்றுக்கொள்கிறது, இதில் MCCB ஆனது தொடர்பு அமைப்பு, வளைவை அணைக்கும் அலகு மற்றும் ட்ரிப்பிங் மெக்கானிசம் உள்ளிட்ட அத்தியாவசிய கூறுகளை ஒரு சிறிய கட்டமைப்பில் ஒருங்கிணைக்கிறது.
சீல் செய்யப்பட்ட யூனிட்டாக வடிவமைக்கப்பட்டுள்ளதால், 630a 3p வெப்ப காந்த மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் பொதுவாக பிரித்தெடுப்பதற்கு அல்லது பழுதுபார்ப்பதற்காக அல்ல. நடுத்தர மற்றும் சிறிய திறன் கொண்ட சுற்றுகளில் பாதுகாப்பை வழங்க தொழில்துறை மற்றும் வணிக நிறுவல்களில் இது பரவலாகப் பயன்படுத்தப்படுகிறது, இது பொதுவாக கிளை அல்லது இறுதிப் பாதுகாப்பு சாதனங்களாக செயல்படுகிறது.
சர்க்யூட் பிரேக்கர் வகைக்குள், மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் ஏர் சர்க்யூட் பிரேக்கர்களுக்கு இடையே நிலைநிறுத்தப்படுகின்றன
630a 3p தெர்மல் மேக்னடிக் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கரின் பொதுவாகப் பயன்படுத்தப்படும் கேஸ்களில் மோட்டார் பாதுகாப்பு சர்க்யூட்கள், விநியோக பலகைகள் மற்றும் நடுத்தர அளவிலான உபகரணங்களுக்கான பவர் சப்ளை லைன்கள் ஆகியவை அடங்கும்.
|
மதிப்பிடப்பட்ட சட்ட மின்னோட்டம் |
800 ஏ |
|
மதிப்பிடப்பட்ட வேலை நடப்பு |
400A/ 630A/800A |
|
மதிப்பிடப்பட்ட சேவை ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
35/50/70 kA |
|
துருவங்களின் எண்ணிக்கை |
3 கட்டம்; 3 துருவம்; TP |
|
அதிர்வெண் |
50/60 ஹெர்ட்ஸ் |
|
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் |
400 V; 690V; 800V |
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் |
800V; 1000V; |
|
இயந்திர வாழ்க்கை |
20000 முறை |
| தயாரிப்பு முறை | துருவம் | பரிமாணம் | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| M1-125L | 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| M1-250L | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| எம்1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| எம்1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
630a 3p வெப்ப காந்த மோல்டட் கேஸ் சர்க்யூட் பிரேக்கரில், ஓவர்லோட் பாதுகாப்பு நீண்ட கால பாதுகாப்பு என்றும் அழைக்கப்படுகிறது. அதிக சுமை பாதுகாப்பு ஒரு பைமெட்டல் துண்டுகளின் வெப்ப சிதைவை அடிப்படையாகக் கொண்டது. ட்ரிப்பிங் நேரம் ஒரு தலைகீழ் நேரப் பண்பைப் பின்பற்றுகிறது: அதிக மின்னோட்டம் வேகமாக ட்ரிப்பிங்கில் விளைகிறது. இது கடத்திகள் மற்றும் உபகரணங்களை நீடித்த ஓவர்லோட் நிலைமைகளின் கீழ் வெப்பமடையாமல் பாதுகாக்கிறது.
பொதுவாக, குறுகிய சுற்று பாதுகாப்பு என்பது 630a 3p வெப்ப காந்த வடிவ கேஸ் சர்க்யூட் பிரேக்கரில் உடனடி பாதுகாப்பைப் பயன்படுத்தி செயல்படுத்தப்படுகிறது. காந்த பயண அலகு உடனடி பாதுகாப்பை வழங்குகிறது. மின்னோட்டம் மதிப்பிடப்பட்ட மதிப்பை விட தோராயமாக 8 முதல் 12 மடங்கு அடையும் போது, வெப்ப காந்த மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் அரை சக்தி அதிர்வெண் சுழற்சியில் பயணிக்கிறது, இது சுமார் 10 எம்எஸ் ஆகும். ஷார்ட் சர்க்யூட் மின்னோட்டம் உச்சத்தை அடைவதற்கு முன்பு குறுக்கீடு ஏற்படுவதை இது உறுதி செய்கிறது.
குறைந்த மின்னழுத்த வெளியீடு நிறுவப்பட்டால், மின்னழுத்தம் மதிப்பிடப்பட்ட மதிப்பில் 70% க்குக் கீழே 1 வினாடிக்கு மேல் குறைந்தால் ட்ரிப்பிங் ஏற்படுகிறது. மின்னழுத்தம் மதிப்பிடப்பட்ட மதிப்பில் 35% க்கும் குறைவாக இருந்தால் உடனடி ட்ரிப்பிங் ஏற்படுகிறது. இந்தச் செயல்பாடு குறைந்த மின்னழுத்த செயல்பாட்டினால் மோட்டார்கள் சேதமடைவதைத் தடுக்க உதவுகிறது.
ஒருங்கிணைந்த மின்னணு பாதுகாப்பு தொகுதிகள் கொண்ட 630a 3p வெப்ப காந்த வடிவ கேஸ் சர்க்யூட் பிரேக்கர்கள் பூஜ்ஜிய வரிசை மின்மாற்றி வழியாக எஞ்சிய மின்னோட்டத்தைக் கண்டறிய முடியும். தனிப்பட்ட பாதுகாப்பிற்காக 30 mA மற்றும் தீ பாதுகாப்புக்காக 300 mA க்கு மேல் கசிவு தொகுதி கண்டறியப்பட்டால் ட்ரிப்பிங் ஏற்படுகிறது. பயண நேரம் பொதுவாக 0.1 வினாடிகளுக்குள் இருக்கும்.
