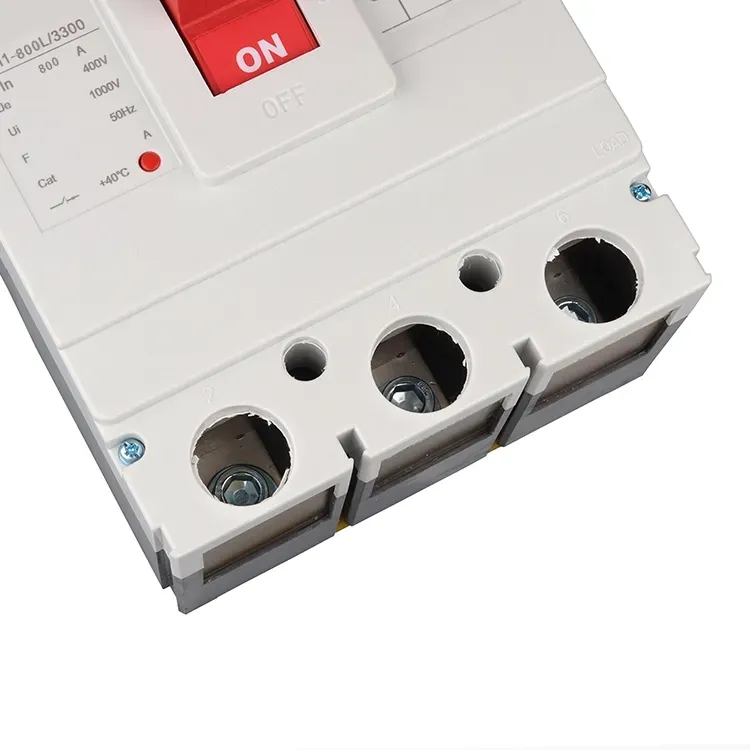

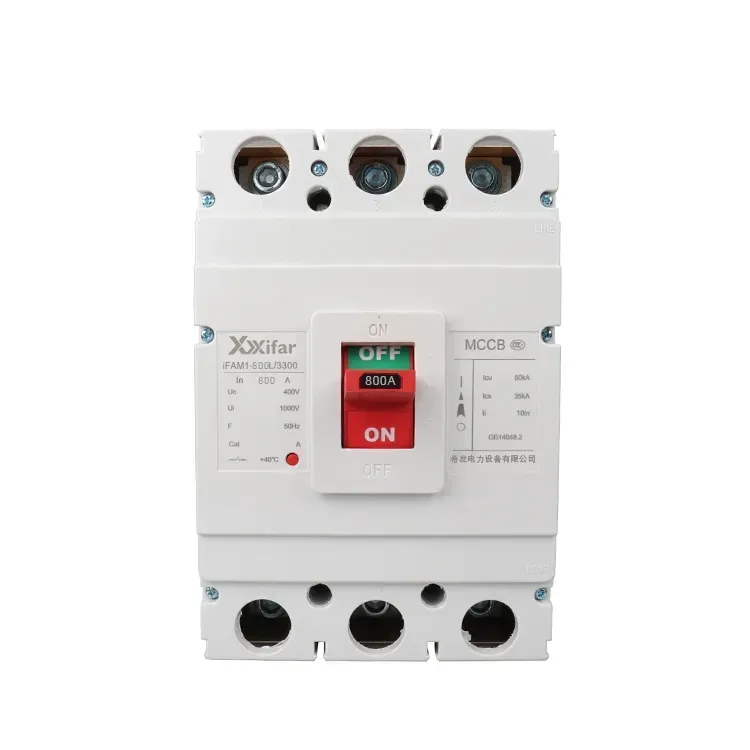

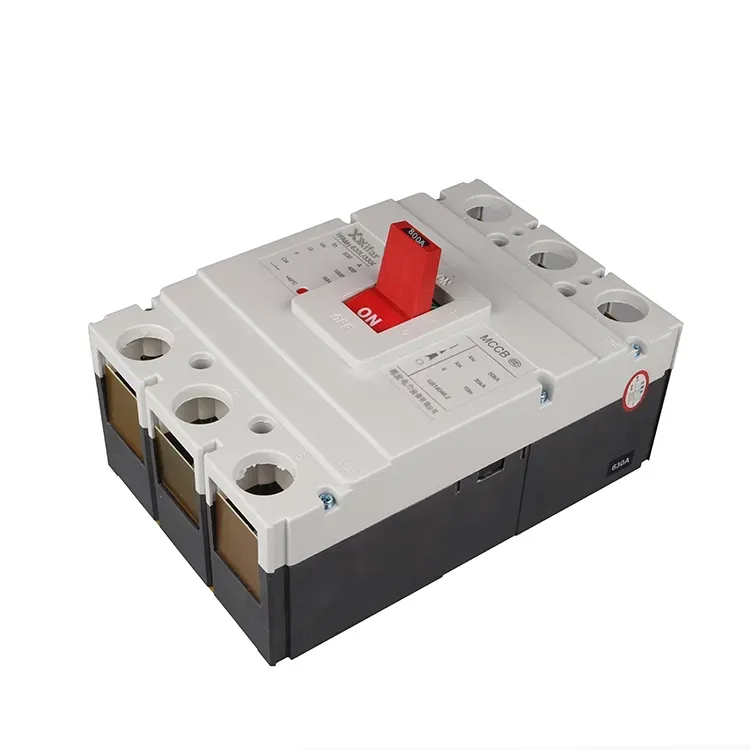

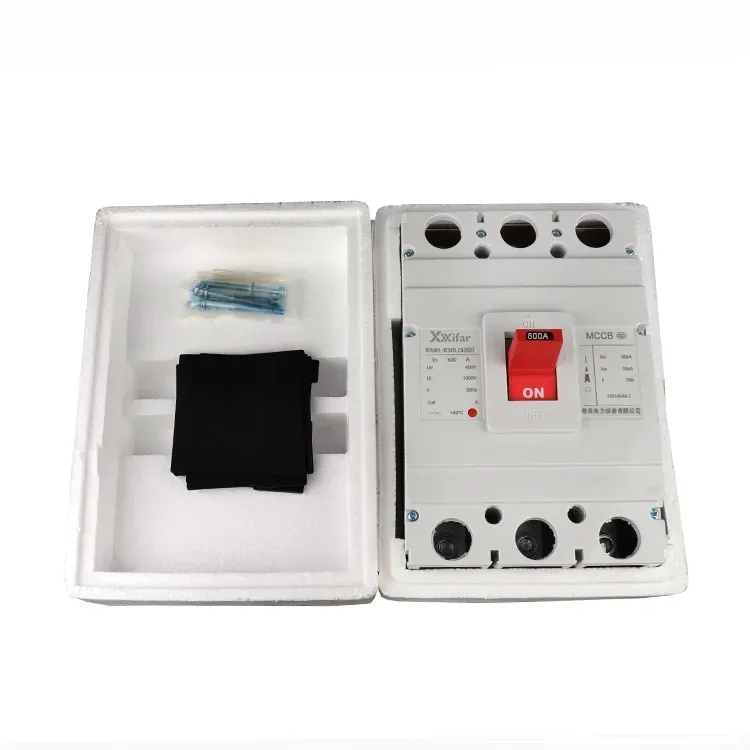

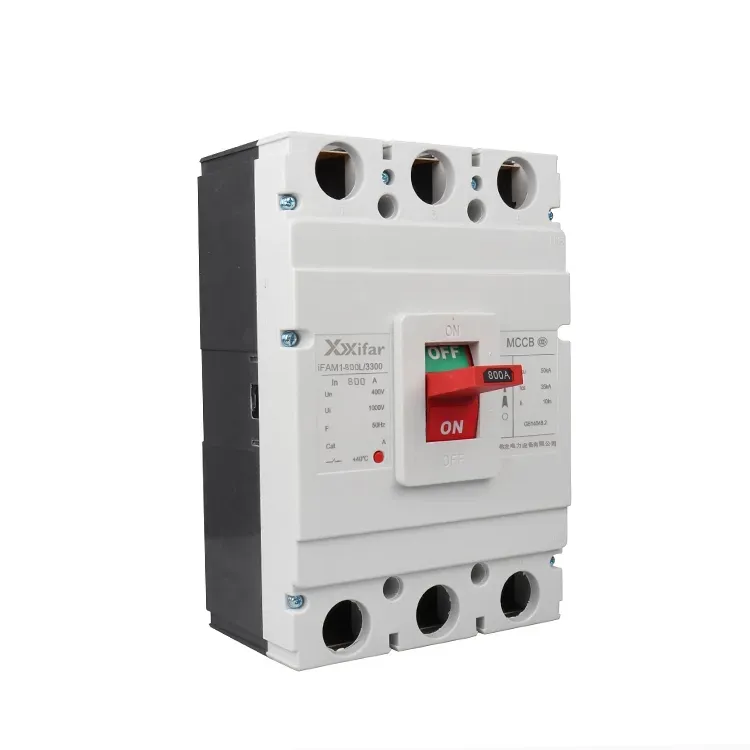

400v 800a மோல்டட் இன்சுலேட்டட் கேஸ் சர்க்யூட் பிரேக்கர் எம்சிசிபி என்பது குறைந்த மின்னழுத்த சர்க்யூட் பிரேக்கரின் ஒரு வகையாகும், இது காற்று இன்சுலேடுடன் கூடிய வார்ப்பு இன்சுலேடிங் ஹவுசிங்கைக் கொண்டுள்ளது. மின் இணைப்புகள் மற்றும் உபகரணங்களின் பாதுகாப்பை உறுதி செய்யும் மதிப்பிடப்பட்ட வரம்பிற்குள் சாதாரண நீரோட்டங்கள் மற்றும் தவறான மின்னோட்டங்களை குறுக்கிட அல்லது தனிமைப்படுத்த இது மின் விநியோக அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. 400v 800a மோல்டட் இன்சுலேட்டட் கேஸ் சர்க்யூட் பிரேக்கரின் உள் அமைப்பு எம்சிசிபி பொதுவாக நகரும் மற்றும் நிலையான தொடர்புகள், ஒரு இயக்க முறைமை மற்றும் வெப்ப மற்றும் காந்த வெளியீடுகள் போன்ற பயண அலகுகளை உள்ளடக்கியது. இந்தக் கூறுகள் 400v 800a மோல்டட் இன்சுலேட்டட் கேஸ் சர்க்யூட் பிரேக்கரை நீண்ட கால தாமதம் மற்றும் உடனடிப் பாதுகாப்பு இரண்டையும் வழங்க உதவுகிறது. 400v 800a மோல்டட் இன்சுலேட்டட் கேஸ் சர்க்யூட் பிரேக்கரின் வழக்கமான பயண வகைகளில் காந்தம் மட்டும், வெப்ப காந்தம் மற்றும் மின்னணு வெளியீடுகள் அடங்கும்.
400v 800a மோல்டட் இன்சுலேடட் கேஸ் சர்க்யூட் பிரேக்கர் எம்சிசிபி என்பது மினியேச்சர் சர்க்யூட் பிரேக்கர்களுக்கு இடையில் நிலைநிறுத்தப்பட்டுள்ளது, இது MCBகள் என்றும் ஏசிபிகள் என்றும் அழைக்கப்படும் ஏர் சர்க்யூட் பிரேக்கர்கள், இது திறன் மற்றும் பயன்பாட்டின் அடிப்படையில் அழைக்கப்படுகிறது. 400v வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர் பொதுவாக 10A முதல் 1600A வரையிலான தற்போதைய வரம்பை உள்ளடக்கியது. வெப்ப காந்த அல்லது எலக்ட்ரானிக் ட்ரிப் யூனிட்கள் ஒரு வார்ப்பு வழக்கில் இணைக்கப்பட்டிருந்தால், குறைந்த மின்னழுத்த விநியோக சக்தி அமைப்பின் பல்வேறு நிலைகளில் பாதுகாப்பு மற்றும் கட்டுப்பாட்டுக்கு ஏற்றது.
வெப்ப காந்த பயண அலகுகள் குறுகிய சுற்று பாதுகாப்புக்கான காந்த பொறிமுறையுடன் ஓவர்லோட் பாதுகாப்புக்கான பைமெட்டல் உறுப்பை இணைக்கின்றன. எலக்ட்ரானிக் ட்ரிப் யூனிட்கள், மறுபுறம், பாதுகாப்பு அமைப்புகளை மிகவும் துல்லியமாக சரிசெய்ய அனுமதிக்கின்றன, பொதுவாக 10%–20% சகிப்புத்தன்மை வரம்பிற்குள். 400v 800a மோல்டட் இன்சுலேடட் கேஸ் சர்க்யூட் பிரேக்கர் எம்சிசிபி அதிக இன்ரஷ் நீரோட்டங்கள் மூலம் சவாரி செய்ய வேண்டிய மோட்டார் சர்க்யூட்களில் அவை மிகவும் பயனுள்ளதாக இருக்கும், காந்த பிக்கப் நிலைகள் பெரும்பாலும் மதிப்பிடப்பட்ட மின்னோட்டத்தை விட பத்து மடங்கு அதிகமாக அமைக்கப்படும்.
400v 800a மோல்டட் இன்சுலேடட் கேஸ் சர்க்யூட் பிரேக்கர் எம்சிசிபிகளை முதன்மை, இரண்டாம் நிலை அல்லது மூன்றாம் நிலை விநியோக அமைப்புகளில் ஃபீடர்களாகப் பயன்படுத்தலாம், மேலும் அவை இரண்டாம் நிலை மற்றும் மூன்றாம் நிலைகளில் உள்வரும் பிரேக்கர்களாகவும் பொருத்தமானவை. பொதுவாக 36kA முதல் 120kA வரையிலான அவற்றின் இறுதி ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன், மினியேச்சர் சர்க்யூட் பிரேக்கர்களைக் காட்டிலும் கணிசமாக அதிகமாகும், இது பொதுவாக 6kA மற்றும் 10kA வரை குறையும்.
MCCB ஐத் தேர்ந்தெடுப்பதில் உள்ள முக்கிய காரணிகள், பிரேம் அளவு மற்றும் மதிப்பிடப்பட்ட மின்னோட்டம், அதாவது 100A அல்லது 250A, பயண அலகு அமைப்புகள், அதாவது Ir = 1.2In அல்லது 5In, உடைக்கும் திறன் மற்றும் தேவையான பயண வளைவு பண்புகள், நீண்ட நேரம் மற்றும் குறுகிய நேர தாமத செயல்பாடுகள் போன்றவை அடங்கும்.
வெப்ப காந்த 400v 800a மோல்டட் இன்சுலேட்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் ஒப்பீட்டளவில் எளிமையான கட்டமைப்பைக் கொண்டிருக்கின்றன, ஆனால் குறைவான துல்லியம், சுமார் ±20% சகிப்புத்தன்மையுடன். எலக்ட்ரானிக் ட்ரிப் யூனிட்கள், பெரும்பாலும் ரோகோவ்ஸ்கி சுருள் உணர்திறனை அடிப்படையாகக் கொண்டு, மேம்பட்ட துல்லியம் மற்றும் வெப்பநிலை இழப்பீட்டை வழங்குகின்றன, இது 400v 800a மோல்டட் இன்சுலேடட் கேஸ் சர்க்யூட் பிரேக்கர்களை முக்கியமான சுற்றுகள் அல்லது தேர்ந்தெடுக்கப்பட்ட ஒருங்கிணைப்பு தேவைப்படும் பயன்பாடுகளுக்கு மிகவும் பொருத்தமானதாக ஆக்குகிறது.
|
மதிப்பிடப்பட்ட சட்ட மின்னோட்டம் |
800 |
|
மதிப்பிடப்பட்ட வேலை நடப்பு |
630A; 700A; 800A |
|
துருவங்களின் எண்ணிக்கை |
3 துருவம்; 3 துருவம் + நடுநிலை; 4 துருவம் |
|
அதிர்வெண் |
50 அல்லது 60 ஹெர்ட்ஸ் |
|
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் |
400 V; 415 V; 660 V; 690 வி |
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் |
800 V அல்லது 1000 V |
|
அல்டிமேட் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
50kA; 75kA |
|
சர்வீஸ் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
35kA; 50kA |
|
இயந்திர சேவை வாழ்க்கை |
10000 முறை |
|
மின் சேவை வாழ்க்கை |
2000 முறை |
|
பரிதி தூரம் |
≤100 மிமீ |
| தயாரிப்பு முறை | துருவம் | பரிமாணம் | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| எம்1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| எம்1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
