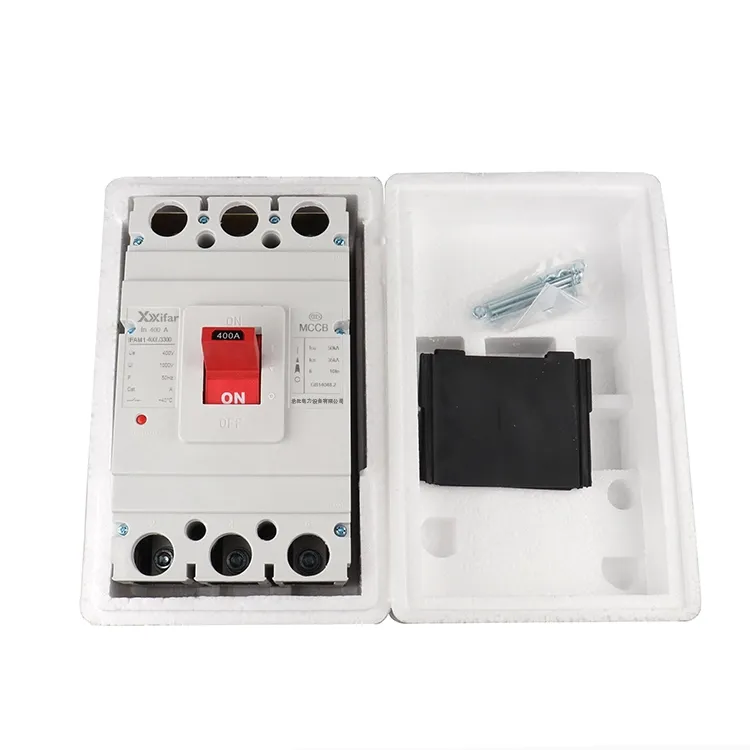

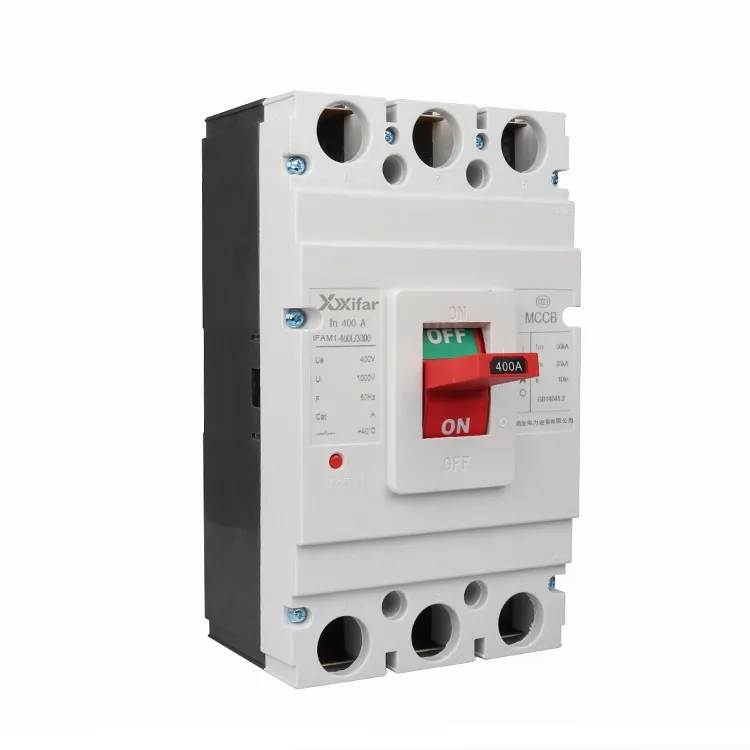

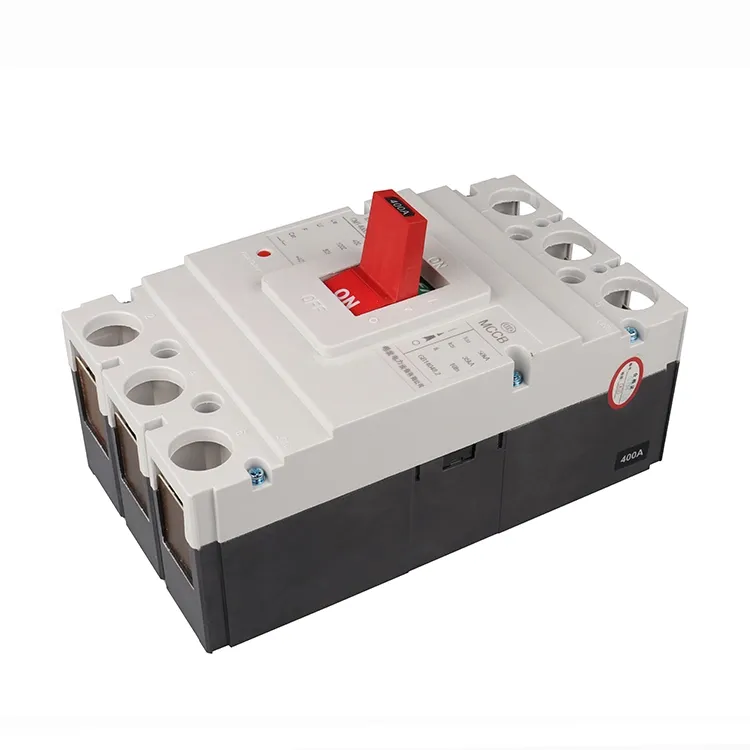

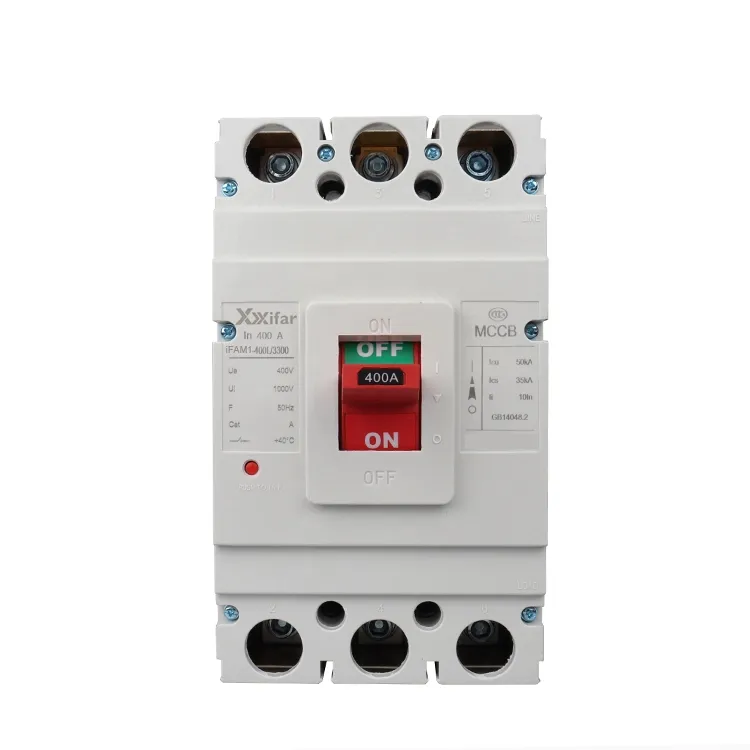

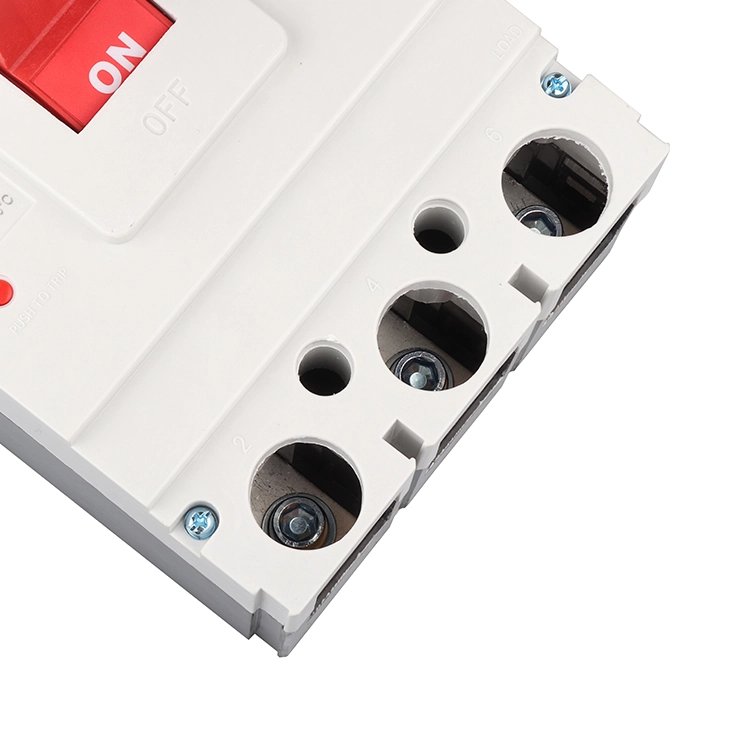

ஒரு 400a 3p mccb மூடப்பட்ட மோல்டட் கேஸ் சுவிட்ச் என்பது ஒரு வார்ப்பு இன்சுலேடிங் உறை மற்றும் காற்று இன்சுலேஷன் கொண்ட ஒரு வகை பிரேக்கர் ஆகும். இது பொதுவாக நிறுவப்பட்டு, குறைந்த மின்னழுத்த விநியோக அமைப்புகளில் சாதாரண நீரோட்டங்கள் மற்றும் தவறான மின்னோட்டங்களை மதிப்பிடப்பட்ட வரம்பிற்குள் குறுக்கிட அல்லது தனிமைப்படுத்த பயன்படுத்தப்படுகிறது, இது கேபிள்கள் மற்றும் மின் சாதனங்களைப் பாதுகாக்க உதவுகிறது. A 400a 3p mccb மூடப்பட்ட மோல்டட் கேஸ் ஸ்விட்ச்க்கான பொதுவான ட்ரிப்பிங் முறைகளில் காந்தம் மட்டும், வெப்ப காந்தம் மற்றும் மின்னணு பயண அலகுகள் ஆகியவை அடங்கும்.
ஒரு காந்தம் மட்டுமே பயணம் குறுகிய சுற்று நிலைமைகளின் கீழ் மட்டுமே இயங்குகிறது. வேறு வார்த்தைகளில் கூறுவதானால், 400a 3p mccb மூடப்பட்ட மோல்டட் கேஸ் சுவிட்ச் ட்ரிப்கள், ஷார்ட் சர்க்யூட் போன்ற தவறு ஏற்படும் போது மட்டுமே. இந்த வகை பெரும்பாலும் ஹீட்டர் சர்க்யூட்களில் அல்லது தனி ஓவர்லோட் பாதுகாப்பு ஏற்கனவே வழங்கப்பட்ட மோட்டார் சுற்றுகளில் பயன்படுத்தப்படுகிறது.
வெப்ப காந்த பயண அலகுகள் குறுகிய சுற்றுகள் மற்றும் மின்னோட்டத்திற்கு மேல் நீடித்த இரண்டுக்கும் பதிலளிக்கின்றன. ஒரு குறிப்பிட்ட காலத்திற்கு மின்னோட்டம் 400A ஐ விட அதிகமாக இருந்தால் அல்லது ஒரு குறுகிய சுற்று ஏற்பட்டால், 400a 3p mccb மூடப்பட்ட மோல்டு கேஸ் சுவிட்ச் ட்ரிப் ஆகும். இது இரண்டு பாதுகாப்பு வழிமுறைகளை ஒருங்கிணைப்பதால், இது சில நேரங்களில் 400a 3p mccb மூடப்பட்ட மோல்டட் கேஸ் சுவிட்சில் ஒரு ஒருங்கிணைந்த அல்லது இரட்டை பயணமாக குறிப்பிடப்படுகிறது, இது பொதுவாக பொது மின் விநியோகத்தில் பயன்படுத்தப்படுகிறது.
மின்னணு பயண அலகுகள் மிகவும் மேம்பட்ட மற்றும் முதிர்ந்த தீர்வைக் குறிக்கின்றன. இந்த வகை மூலம், காந்த பிக்அப், வெப்ப அமைப்புகள் மற்றும் ட்ரிப்பிங் தாமதம் போன்ற அளவுருக்கள் சரிசெய்யப்படலாம், இது 400a 3p mccb மூடப்பட்ட மோல்டட் கேஸ் சுவிட்சை பரந்த அளவிலான பயன்பாடுகளுக்கு ஏற்றதாக மாற்றுகிறது. இருப்பினும், இந்த கூடுதல் நெகிழ்வுத்தன்மை பொதுவாக அதிக விலையுடன் வருகிறது.
இந்த வகைகளுக்கு கூடுதலாக, மோட்டார் பாதுகாப்பிற்காக வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கர்கள் உள்ளன. இத்தகைய பயன்பாடுகளுக்கு, காந்தப் பயண அமைப்பு பொதுவாக அதிகமாக உள்ளது, இது மதிப்பிடப்பட்ட மின்னோட்டத்தை விட பத்து மடங்கு அதிகமாகும், இதனால் மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் மோட்டார் ஸ்டார்ட்அப்பின் போது அதிக இன்ரஷ் மின்னோட்டத்தை தேவையில்லாமல் ட்ரிப்பிங் செய்யாமல் தாங்கும்.
|
மதிப்பிடப்பட்ட சட்ட மின்னோட்டம் |
400 |
|
மதிப்பிடப்பட்ட வேலை நடப்பு |
225A; 250A; 315A; 350A; 400A |
|
துருவங்களின் எண்ணிக்கை |
3 கட்டம்; 3 துருவம்; 3P |
|
அதிர்வெண் |
50 ஹெர்ட்ஸ் அல்லது 60 ஹெர்ட்ஸ் |
|
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் |
433 வி; 660 V; 800V |
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் |
800V; 1000 வி |
|
அல்டிமேட் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
50kA; 75kA |
|
சர்வீஸ் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
35kA; 50kA |
|
இயந்திர சேவை வாழ்க்கை |
10000 முறை |
|
மின் சேவை வாழ்க்கை |
2000 முறை |
|
பரிதி தூரம் |
≤100 மிமீ |
துணைக்கருவிகள் 400a 3p mccb மூடப்பட்ட மோல்டட் கேஸ் சுவிட்சின் அடிப்படை செயல்பாடுகளை விரிவுபடுத்துகின்றன. அவை கட்டுப்பாட்டு விருப்பங்களைச் சேர்த்து, அவற்றைச் சாதனத்தின் ஒருங்கிணைந்த பகுதியாக மாற்ற பாதுகாப்பு அம்சங்களை மேம்படுத்துகின்றன. 400a 3p mccb மூடப்பட்ட மோல்டட் கேஸ் சுவிட்சின் பொதுவான பாகங்கள் துணை தொடர்புகள், அலாரம் தொடர்புகள், ஷன்ட் ட்ரிப் யூனிட்கள், மின்னழுத்த வெளியீடுகளின் கீழ், மோட்டார் ஆபரேட்டர்கள் மற்றும் வெளிப்புற ரோட்டரி கைப்பிடிகள் ஆகியவை அடங்கும்.
துணைத் தொடர்புகள் முக்கியமாக 400a 3p mccb மூடப்பட்ட மோல்டட் கேஸ் சுவிட்ச் திறந்திருக்கிறதா அல்லது மூடப்பட்டுள்ளதா என்பதைக் குறிக்கப் பயன்படுகிறது, ஆனால் தவறான பயணம் ஏற்பட்டுள்ளதா என்பதைக் காட்டாது. அவை கட்டுப்பாட்டு சுற்றுடன் இணைக்கப்பட்டுள்ளன. மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்களுக்கு, 400A மற்றும் அதற்கு மேற்பட்ட பிரேம் அளவு, இரண்டு பொதுவாக திறந்த மற்றும் இரண்டு மூடிய தொடர்புகளின் உள்ளமைவுகள் சுமார் 6A வெப்ப மின்னோட்டத்துடன் கிடைக்கின்றன. A frame size of 100A typically uses a single break changeover contact, while 225A and 250A and to adopt a bridge contact structure with a conventional thermal current of about 3A.
ஓவர்லோட், ஷார்ட் சர்க்யூட் அல்லது குறைந்த மின்னழுத்தம் போன்ற குறைபாடுகள் காரணமாக, 400a 3p mccb மூடப்பட்ட மோல்டு கேஸ் தானாகவே சுவிட்ச் ட்ரிப் செய்யும் போது, அலாரம் தொடர்புகள் சிக்னலாக வடிவமைக்கப்பட்டுள்ளன. அவற்றின் இயக்க மின்னோட்டம் பொதுவாக 0.3A இல் AC 380V அல்லது 0.15A இல் DC 220V ஆகும், ஆனால் இது பொதுவாக 1Aக்கு மேல் இருக்காது. இருப்பினும், வெப்ப மின்னோட்டம் பொதுவாக 1 முதல் 2.5A வரம்பிற்குள் விழும்.
400a 3p mccb மூடப்பட்ட மோல்டட் கேஸ் சுவிட்சை ரிமோட் மூலம் திறக்க ஷன்ட் ட்ரிப் யூனிட் அனுமதிக்கிறது. அதன் இயக்க மின்னழுத்தம் பிரதான சுற்று மின்னழுத்தத்திலிருந்து சுயாதீனமாக இருக்கலாம். இது குறுகிய நேரக் கடமைக்காக வடிவமைக்கப்பட்டுள்ளது, மேலும் சுருளின் ஆற்றல்மிக்க நேரம் பொதுவாக ஒரு வினாடிக்கு மிகாமல் இருக்க வேண்டும், இல்லையெனில் சுருள் சேதமடையக்கூடும்.
சுருள் எரிவதைத் தடுக்க, ஒரு மைக்ரோசுவிட்ச் ஷன்ட் ட்ரிப் காயிலுடன் தொடரில் இணைக்கப்பட்டுள்ளது. சுருள் சக்தியூட்டப்படும் போது, ஆர்மேச்சர் ஈர்க்கப்படுகிறது, இதனால் மைக்ரோசுவிட்ச் சாதாரணமாக மூடிய நிலையில் இருந்து சாதாரணமாக திறந்த நிலைக்கு மாறுகிறது. இது கட்டுப்பாட்டு சுற்றுக்கு இடையூறு விளைவிக்கும், எனவே புஷ் பொத்தானை அழுத்தினாலும், சுருள் ஆற்றலுடன் இருக்காது. இந்த வடிவமைப்பு சுருளை அதிக வெப்பத்திலிருந்து திறம்பட பாதுகாக்கிறது. 400a 3p mccb மூடப்பட்ட மோல்டட் கேஸ் ஸ்விட்ச் மீட்டமைக்கப்பட்டு மீண்டும் மூடப்பட்டவுடன், மைக்ரோஸ்விட்ச் வழக்கமாக மூடிய நிலைக்குத் திரும்பும். ஷன்ட் ட்ரிப் யூனிட்கள் பல்வேறு கட்டுப்பாட்டு மின்னழுத்தங்கள் மற்றும் வெவ்வேறு பயன்பாடுகளுக்கு ஏற்ற அதிர்வெண்களில் கிடைக்கின்றன.
மின்னழுத்தத்தின் கீழ் வெளியீடு குறைந்த மின்னழுத்த நிலைகளிலிருந்து சுற்றுகள் மற்றும் மின் சாதனங்களைப் பாதுகாக்கப் பயன்படுகிறது. அதன் சுருள் வடிவமைக்கப்பட்ட கேஸ் சர்க்யூட் பிரேக்கரின் சப்ளை பக்கத்துடன் இணைக்கப்பட்டுள்ளது, மேலும் சுருள் சக்தியூட்டப்படும் போது மட்டுமே பிரேக்கரை மூட முடியும். மின்னழுத்தம் மிகவும் குறைவாக இருந்தால், 400a 3p mccb மூடப்பட்ட மோல்டு கேஸ் சுவிட்சை மூட முடியாது. சிஸ்டம் மின்னழுத்தம் குறைந்த மின்னழுத்த வெளியீட்டின் மதிப்பிடப்பட்ட மின்னழுத்தத்துடன் பொருந்துகிறது என்பதை உறுதிப்படுத்துவது முக்கியம். இயக்க வரம்பு பொதுவாக மதிப்பிடப்பட்ட மின்னழுத்தத்தில் 70% முதல் 35% வரை இருக்கும். இந்த சாதனங்கள் வெவ்வேறு மின்னழுத்த மதிப்பீடுகள் மற்றும் பல்வேறு பயன்பாடுகளுக்கான அதிர்வெண்களிலும் கிடைக்கின்றன.
மோட்டார் ஆபரேட்டர்கள் தானியங்கி மற்றும் ரிமோட் மூடுதல் மற்றும் சர்க்யூட் பிரேக்கர்களைத் திறக்கப் பயன்படுத்தப்படுகின்றன. இரண்டு முக்கிய வகைகள் உள்ளன, அவை மோட்டார் உந்துதல் மற்றும் மின்காந்தம். 400A மற்றும் அதற்கு மேற்பட்ட ஃபிரேம் அளவு கொண்ட MCCBகளுக்கு மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்களுக்கு மோட்டார் இயக்கப்படும் வழிமுறைகள் பொதுவாகப் பயன்படுத்தப்படுகின்றன, அதே சமயம் 225A மற்றும் அதற்குக் குறைவான ரேட்டிங் பெற்ற MCCBகளுக்கு மின்காந்த இயக்கிகள் மிகவும் பொருத்தமானவை.
| தயாரிப்பு முறை | துருவம் | பரிமாணம் | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| எம்1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| எம்1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
