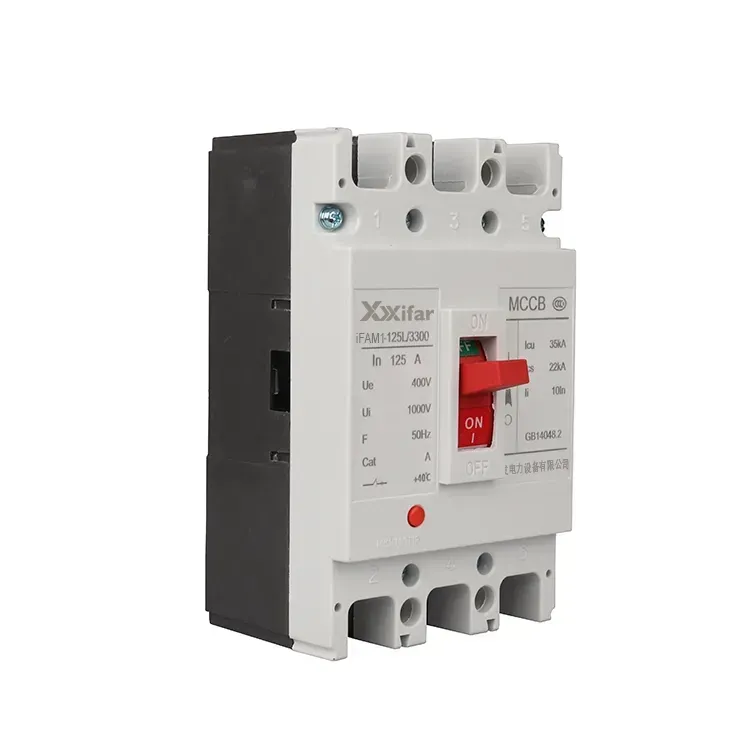

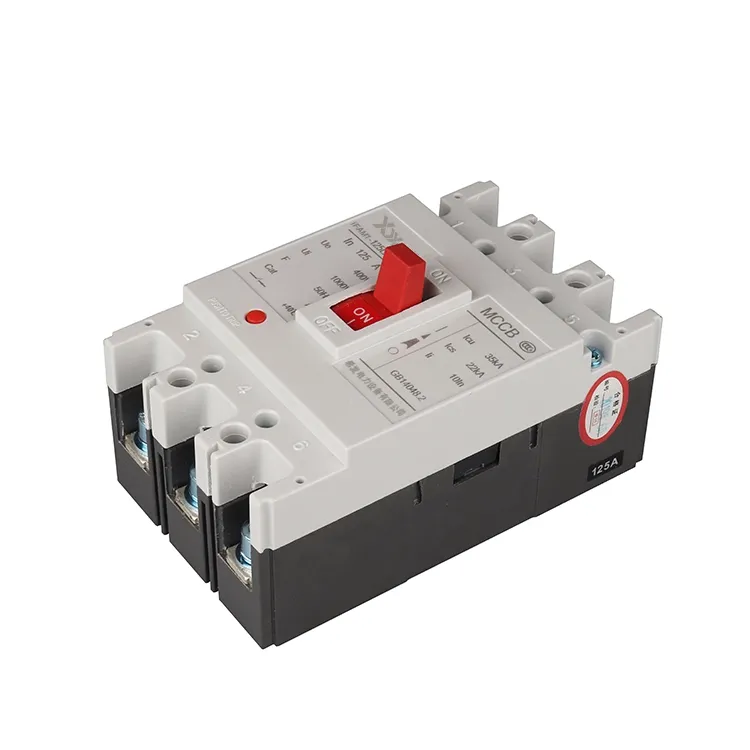

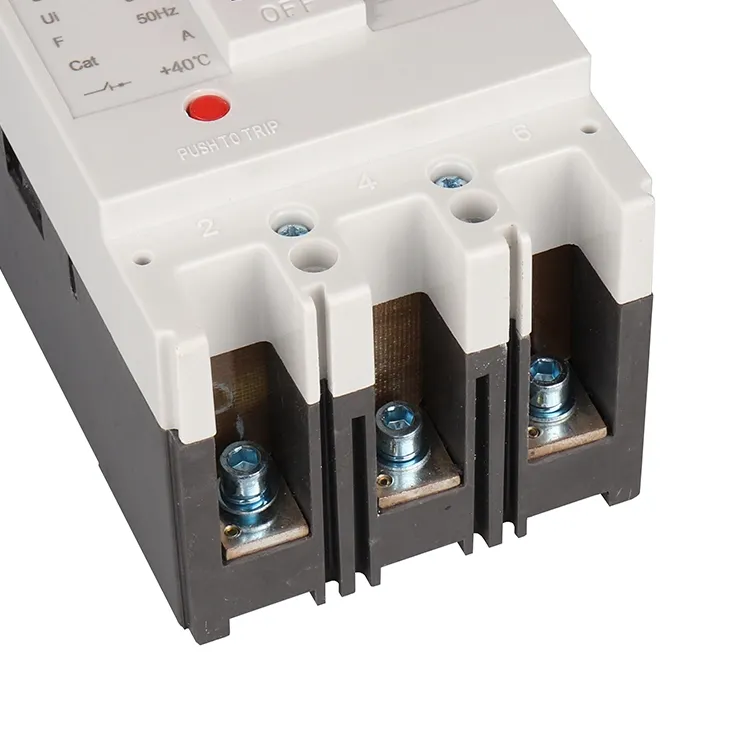

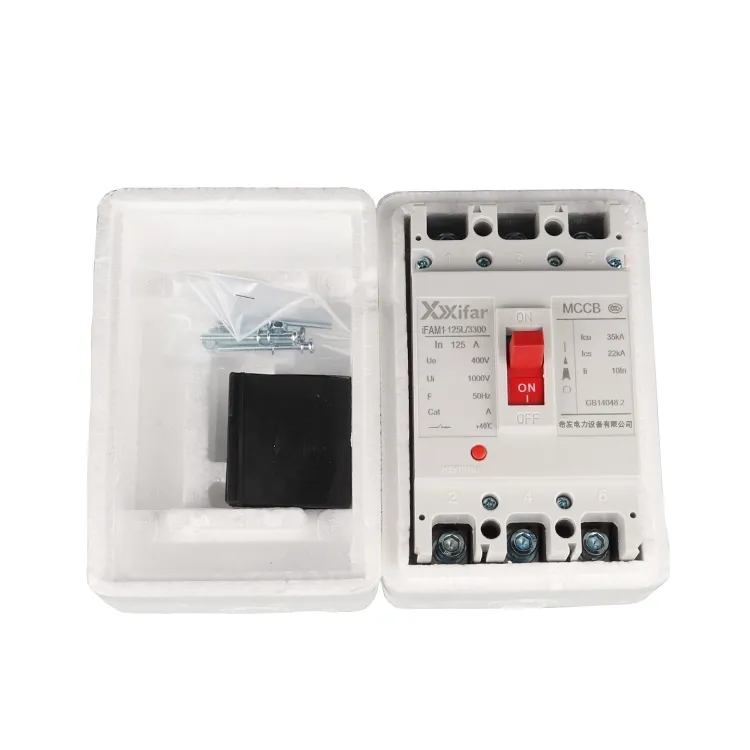

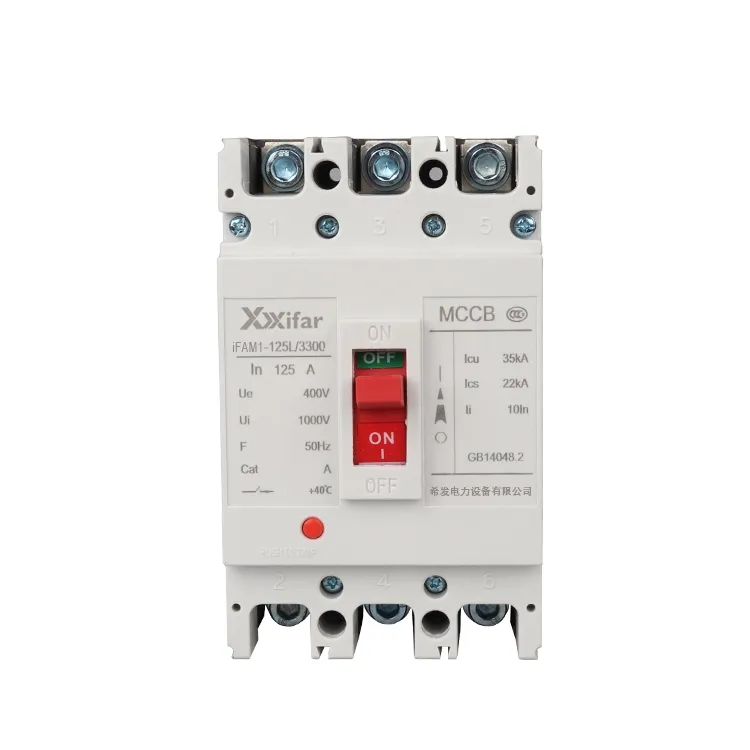

3p 100a mccb மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் 400v என்பது 400V விநியோக அமைப்பில் பொதுவாகப் பயன்படுத்தப்படும் ஒரு வகையான பாதுகாப்பு சாதனமாகும். 3p 100a mccb மோல்டட் கேஸ் சர்க்யூட் பிரேக்கரின் உறை பொதுவாக அதிக வலிமை கொண்ட பிளாஸ்டிக் அல்லது அதுபோன்ற இன்சுலேடிங் பொருட்களால் ஆனது என்று அறியப்படுகிறது. 3p 100a 400V mccb மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் முதன்மையாக மின் விநியோகத்திற்காகவும், சுமைகள் மற்றும் ஷார்ட் சர்க்யூட்கள் போன்ற தவறுகளுக்கு எதிராக சுற்றுகள் மற்றும் மின் உபகரணங்களைப் பாதுகாப்பதற்காகவும் பயன்படுத்தப்படுகின்றன. MCCBகள் சாதாரண நிலைமைகளின் கீழ் மின்சுற்றுகளை அடிக்கடி மாற்ற அனுமதிக்கின்றன. பாதுகாப்பு செயல்திறன் மற்றும் செயல்பாட்டு வசதிக்கு இடையே சமநிலையுடன் வடிவமைக்கப்பட்டுள்ளது, 3p 100a 400V mccb மோல்டு கேஸ் சர்க்யூட் பிரேக்கர்கள் தொழில்துறை, வணிக மற்றும் குடியிருப்பு விநியோக நெட்வொர்க்குகளில் முக்கிய அங்கமாகும்.
3p 100a mccb மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் 400v இன் அனைத்து முக்கிய கூறுகளும், ஆப்பரேட்டிங் மெக்கானிசம், காண்டாக்ட் சிஸ்டம், ஆர்க் எக்ஸ்டிங்கியூஷிங் யூனிட் மற்றும் ட்ரிப் டிவைஸ் ஆகியவை, ஒரு தனிமைப்படுத்தப்பட்ட உறைக்குள் ஒருங்கிணைக்கப்பட்டுள்ளன. கச்சிதமான கட்டமைப்பு வடிவமைப்பு ஒப்பீட்டளவில் அதிக அளவிலான பாதுகாப்பை வழங்குகிறது, பாதுகாப்பான செயல்பாட்டை உறுதி செய்யும் அதே வேளையில் தூசி மற்றும் வெளிநாட்டுப் பொருட்களின் உட்புகுதலை திறம்பட தடுக்கிறது. மின்னழுத்தத்தின் கீழ் ட்ரிப் காயில், மோட்டார் பொருத்தப்பட்ட இயக்கி மற்றும் செருகக்கூடிய கூறுகளை செருகுவது போன்ற பல செயல்பாட்டு அலகு வடிவமைப்புகள், செயல்பாடுகளை விரிவுபடுத்துவதற்கும் பராமரிப்பைச் செய்வதற்கும் எம்சிசிபியை எளிதாக்குவதற்கு மட்டு அணுகுமுறையைப் பின்பற்றுகின்றன.
3p 100a mccb மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர் 400v இன் முதன்மைப் பணியானது, நேர தாமதத்துடன் ஓவர்லோட் பாதுகாப்பை வழங்குவது மற்றும் குறுகிய சுற்றுகளுக்கு எதிராக உடனடி பாதுகாப்பை வழங்குவதாகும். ஒரு தெர்மல் ட்ரிப் யூனிட் மூலம் ஓவர்லோட் பாதுகாப்பு அடையப்படுகிறது. மின்னோட்டம் ஒரு குறிப்பிட்ட காலத்திற்கு முன்னமைக்கப்பட்ட மதிப்பை மீறும் போது, 3p 100a mccb மோல்டு கேஸ் சர்க்யூட் பிரேக்கர் தாமதத்திற்குப் பிறகு அதிக வெப்பமடைவதைத் தடுக்கிறது. இதற்கிடையில், ஷார்ட் சர்க்யூட் பாதுகாப்பை காந்தப் பயண யூனிட் கையாளுகிறது, இது கிட்டத்தட்ட பத்தாயிரம் மில்லி விநாடிகளுக்குள் உடனடியாகப் பதிலளிக்கிறது. அதிக மின்னோட்டம் ஏற்படும் போது, 3p 100a mccb வடிவ கேஸ் சர்க்யூட் பிரேக்கர் உபகரணங்களை வெப்ப மற்றும் எலக்ட்ரோடைனமிக் அழுத்தத்திலிருந்து பாதுகாக்கும். சில மேம்பட்ட மாடல்கள் குறுகிய கால தாமதப் பாதுகாப்பு மற்றும் தரைப் பிழைப் பாதுகாப்பையும் வழங்குகின்றன.
உடைக்கும் திறன் என்பது பிரேக்கர் பாதுகாப்பாக குறுக்கிடக்கூடிய அதிகபட்ச தவறான மின்னோட்டத்தைக் குறிக்கிறது. 3p 100a mccb மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் பொதுவாக மினியேச்சர் சர்க்யூட் பிரேக்கர்களை விட கணிசமான அதிக உடைப்பு திறனை வழங்குகின்றன இது கடுமையான தவறு நிலைகளிலும் நம்பகமான செயல்பாட்டை உறுதிப்படுத்துகிறது மற்றும் விபத்துக்கள் அதிகரிப்பதைத் தடுக்க உதவுகிறது.
3p 100a mccb மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள், ஃபிக்சட் மவுண்டிங் வகை, பிளக் இன் வகை, மற்றும் திரும்பப் பெறக்கூடிய வகை போன்ற பல்வேறு நிறுவல் முறைகளை ஆதரிக்கின்றன. 3P 100A MCCBகள் கைமுறை மற்றும் மோட்டார் இயக்கம் உட்பட பல செயல்பாட்டு முறைகளையும் வழங்குகின்றன. ரிமோட் இன்டிகேஷன் மற்றும் கன்ட்ரோலைச் செயல்படுத்த, துணைத் தொடர்புகள் மற்றும் அலாரம் தொடர்புகள் போன்ற துணைப் பொருட்களும் இதில் பொருத்தப்படலாம்.
3P 100A மோல்டட் கேஸ் சர்க்யூட் பிரேக்கர்கள் ஒப்பீட்டளவில் கடுமையான சூழல்களில் நம்பகத்தன்மையுடன் செயல்படும் திறன் கொண்டவை. நீண்ட சேவை வாழ்க்கை மற்றும் உயர் இயந்திர மற்றும் மின் சகிப்புத்தன்மையுடன், அவை நம்பகமான சுற்று பாதுகாப்பிற்கான பல்வேறு பயன்பாடுகளின் கோரும் தேவைகளை பூர்த்தி செய்கின்றன.
|
மதிப்பிடப்பட்ட மின்னோட்டம் |
100 ஏ |
|
சர்வீஸ் ஷார்ட் சர்க்யூட் பிரேக்கிங் திறன் |
35kA; 50kA |
|
துருவங்களின் எண்ணிக்கை |
3P; 3 துருவம்; 3 கட்டம் |
|
அதிர்வெண் |
50/60 ஹெர்ட்ஸ் |
|
மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் |
400 V; 415 வி |
|
மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் |
800 வி |
|
இயந்திர சேவை வாழ்க்கை |
20000 முறை |
|
மின் சேவை வாழ்க்கை |
3000 முறை |
|
பரிதி தூரம் |
≤50 மிமீ |
| தயாரிப்பு முறை | துருவம் | பரிமாணம் | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| எம்1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| எம்1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
