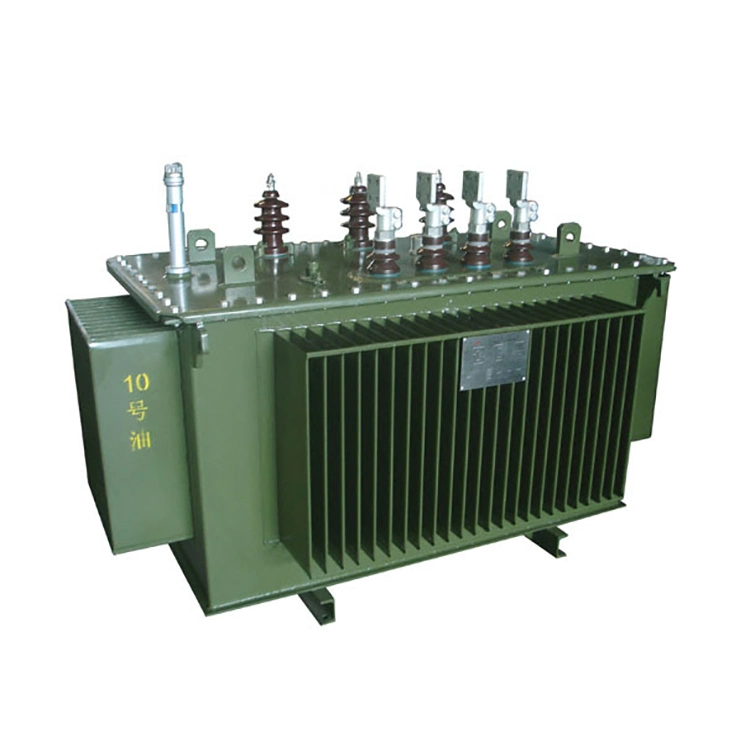

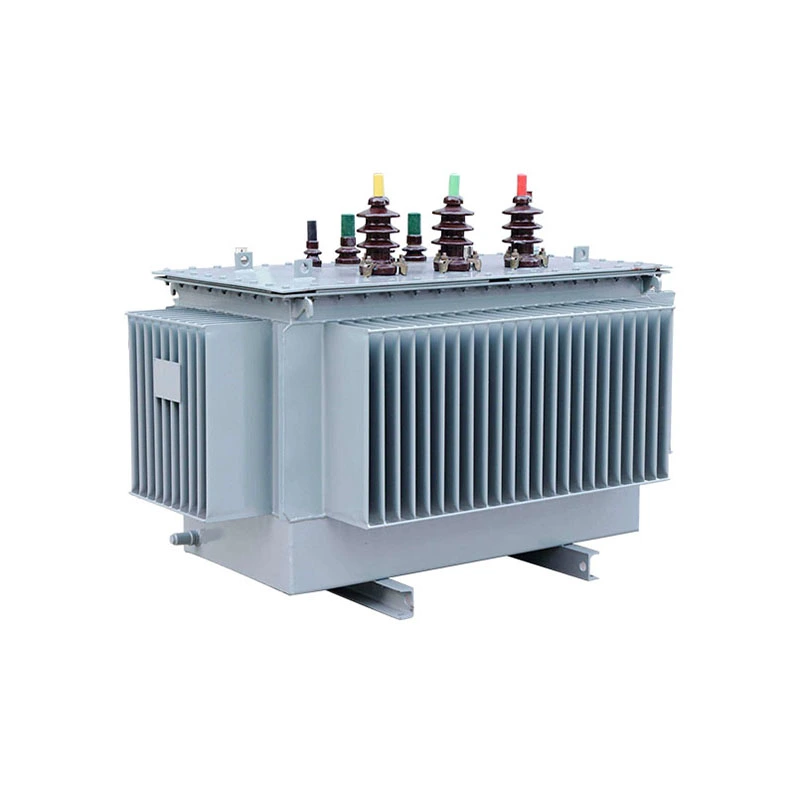

3 கட்ட ஸ்டெப் அப் 100kva செப்பு உருவமற்ற அலாய் டிரான்ஸ்பார்மரை இரண்டு வகைகளாகப் பிரிக்கலாம்: எண்ணெய் மூழ்கிய வகை மற்றும் உலர் வகை. எண்ணெய் மூழ்கிய மின்மாற்றி ONAN குளிரூட்டும் முறையைப் பயன்படுத்துகிறது. உலர் வகை விநியோக மின்மாற்றியானது செயல்பாட்டின் போது உருவாகும் வெப்பத்தை வெளியேற்ற இயற்கை காற்று குளிர்ச்சி அல்லது கட்டாய காற்று குளிரூட்டலைப் பயன்படுத்துகிறது. உலர் வகை விநியோக மின்மாற்றிகளுக்கு போதுமான காற்றோட்டம் மற்றும் மென்மையான காற்றோட்டம் ஆகியவை அதிக வெப்பத்தைத் தடுக்கவும் மற்றும் மின்மாற்றிகளின் உயர் செயல்பாட்டுத் திறனை பராமரிக்கவும் முக்கியம்.
உருவமற்ற அலாய் மின்மாற்றியின் மையமானது இரும்பு அடிப்படையிலான உருவமற்ற அலாய் கீற்றுகளால் ஆனது. எஃகு கீற்றுகளின் தடிமன் 0.02 முதல் 0.03 மிமீ மட்டுமே. உருகிய எஃகு விரைவான குளிரூட்டும் செயல்முறை மூலம் இது தயாரிக்கப்படுகிறது. உள் அணுக்கள் சிலிக்கான் எஃகின் தானிய அமைப்பு இல்லாமல் ஒழுங்கற்ற உருவமற்ற வடிவத்தில் அமைக்கப்பட்டிருக்கும். இது பொருளின் அடிப்படை மூலத்திலிருந்து ஹிஸ்டெரிசிஸ் இழப்பு மற்றும் சுழல் மின்னோட்ட இழப்பைக் கணிசமாகக் குறைக்கிறது.
உருவமற்ற அலாய் டிரான்ஸ்பார்மரின் ஆற்றல் சேமிப்பு வடிவமைப்பிற்கு நன்றி, முழு அமைப்பின் செயல்திறன் சாதாரண சிலிக்கான் ஸ்டீல் விநியோக மின்மாற்றிகளை விட அதிகமாக உள்ளது. கருவிகள் ஆண்டு முழுவதும் இடையூறு இல்லாமல் தொடர்ந்து செயல்பட்டாலும், இரும்பு இழப்பைக் குறைப்பதன் மூலம் இயக்க மற்றும் பராமரிப்பு மின்சாரச் செலவைக் கணிசமாகக் குறைக்கலாம். இது வெளிநாட்டு பொறியியல் தளங்களில் விநியோகிக்கப்பட்ட புதிய ஆற்றல் மின் நிலையங்களுக்கு விருப்பமான கருவியாகும்.
|
தயாரிப்பு பெயர் |
100kva செப்பு உருவமற்ற அலாய் மின்மாற்றி 3 கட்ட படி |
|
|
வகை |
எண்ணெய் மூழ்கியது |
உலர் வகை |
|
மதிப்பிடப்பட்ட விகிதம் |
0.4kV/10kV(விருப்ப 0.4/6.6、0.4/11) |
0.4kV/10kV |
|
மின்மறுப்பு Uk |
4% |
6% |
|
சுமை இழப்பு P₀ இல்லை |
≈65W |
≈75W |
|
சுமை இழப்பு Pk@75℃ |
≈1080W |
≈1150W |
|
ஏற்ற மின்னோட்டம் இல்லை |
≤0.6% |
≤0.8% |
|
காப்பு வகுப்பு |
வகுப்பு ஏ |
வகுப்பு எஃப் |
|
குளிர்ச்சி |
ஓனான் |
AN / AF |
|
பாதுகாப்பு தரம் |
IP00/IP54 |
IP20 தரநிலை, IP30 விருப்பம் |
|
சத்தம் |
≤52dB |
≤58dB |
|
கோர் & வைண்டிங் |
உருவமற்ற கோர் + முழு செப்பு சுருள் |
உருவமற்ற கோர் + முழு செப்பு எபோக்சி காஸ்ட் காயில் |
கே: 100kva தாமிர உருவமற்ற அலாய் டிரான்ஸ்பார்மரைப் பயன்படுத்தும் போது, பாரம்பரிய சிலிக்கான் ஸ்டீல் ஷீட் மின்மாற்றிகளுடன் ஒப்பிடும்போது, அவற்றின் காந்தமயமாக்கல் ஊடுருவல் மின்னோட்டப் பண்புகளில் குறிப்பிடத்தக்க வேறுபாடுகள் என்ன?
A: பாரம்பரிய சிலிக்கான் எஃகு தாள் மின்மாற்றிகளுடன் ஒப்பிடும்போது, உருவமற்ற அலாய் மின்மாற்றியின் காந்தமயமாக்கல் ஊடுருவல் மின்னோட்ட பண்புகள் குறிப்பிடத்தக்க வேறுபாடுகளைக் காட்டுகின்றன: உருவமற்ற கலவையின் குறைந்த செறிவூட்டல் காந்தப் பாய்வு அடர்த்தி காரணமாக, தோராயமாக 1.55T, சிலிக்கான் எஃகுத் தாளை விடக் குறைவு, மற்றும் 1.75 உயர் காந்தத்தன்மை 0.7 முதல் 0.8 வரை, அதன் தூண்டுதல் ஊடுருவல் மின்னோட்டத்தின் உச்சம் மதிப்பிடப்பட்ட மின்னோட்டத்தை விட 10-15 மடங்கு அடையலாம் (பாரம்பரிய சிலிக்கான் எஃகு தாளுக்கு இது 5-8 மடங்கு ஆகும்). இதற்கிடையில், ஊடுருவும் மின்னோட்டத்தின் சிதைவு நேர மாறிலி நீண்டது, மேலும் ஹார்மோனிக் உள்ளடக்கம், குறிப்பாக இரண்டாவது ஹார்மோனிக், கணிசமாக அதிகரிக்கிறது. இந்த குணாதிசயங்கள் 100kva தாமிர உருவமற்ற அலாய் டிரான்ஸ்பார்மரை 3 கட்டப் படியாக மாற்றும், சுவிட்சை மூடும் போது ஆழமான செறிவூட்டலுக்கு அதிக வாய்ப்புள்ளது, மேலும் அதிக மற்றும் நிலையான தாக்க மின்னோட்டங்களை உருவாக்குகிறது. இது அப்ஸ்ட்ரீம் சர்க்யூட் பிரேக்கர்கள் மற்றும் ஃப்யூஸ் ப்ளோஅவுட்களின் தவறான ட்ரிப்பிங் அபாயத்தை அதிகரிப்பது மட்டுமல்லாமல், தாக்க உணர்திறன் உருவமற்ற அலாய் மையத்திற்கு இயந்திர அழுத்த சேதத்தையும் ஏற்படுத்தலாம்.
எனவே, கட்டத் தேர்வு மூடுதல், பாதுகாப்பு அமைப்புகளைச் சரிசெய்தல் மற்றும் வலுவான செறிவூட்டல் எதிர்ப்பு திறன்களைக் கொண்ட CTகளைத் தேர்ந்தெடுப்பது போன்ற சிறப்பு வடிவமைப்பு மற்றும் செயல்பாட்டு உத்திகள் தேவை.
