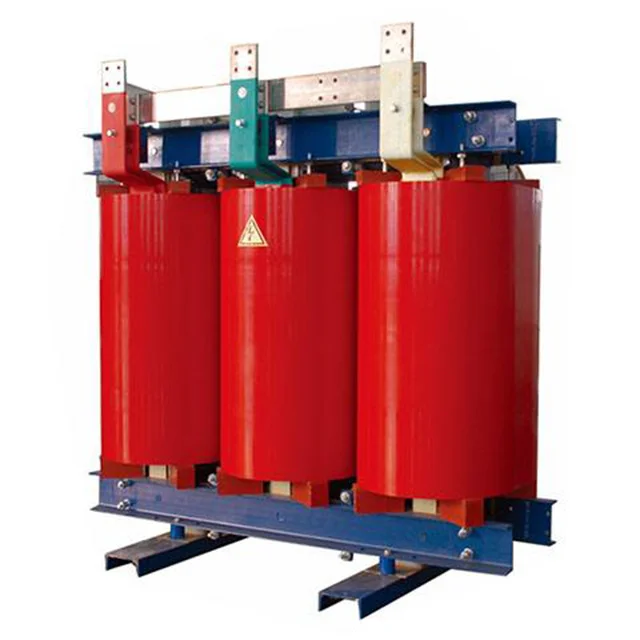

3 கட்டம் 1250kva 10 0.4kv உலர் வகை மின்மாற்றிகள்

1250kVA மதிப்பீடு நிலையான வெளியீட்டைப் பராமரிக்கும் போது இந்த மின்மாற்றி கணிசமான சுமைகளைக் கையாள அனுமதிக்கிறது. 433V இரண்டாம்நிலையில், முழு சுமை மின்னோட்டம் தோராயமாக:
I = 1250kVA / (√3 × 400V) ≈ 1804 ஆம்ப்ஸ்
இது 3 கட்ட 1250kva 10 0.4kv உலர் வகை மின்மாற்றிகளை பொருத்தமானது:
பெரிய உற்பத்தி ஆலைகள்
அதிக பணிநீக்கத் தேவைகளைக் கொண்ட தரவு மையங்கள்
வணிக வளாகங்கள் மற்றும் வணிக வளாகங்கள்
மருத்துவமனைகள் மற்றும் முக்கியமான உள்கட்டமைப்பு
புதுப்பிக்கத்தக்க ஆற்றல் சேமிப்பு அமைப்புகள்

3 கட்ட 1250kva 10 0.4kv உலர் வகை மின்மாற்றிகளின் சுமை இழப்பைக் குறைக்க, பின்வரும் முறைகளைப் பின்பற்றலாம்:

உயர்தர பொருட்கள் மற்றும் வடிவமைப்பைத் தேர்ந்தெடுங்கள்: காந்தமயமாக்கல் மற்றும் சுழல் மின்னோட்ட இழப்புகளைக் குறைக்க சிலிக்கான் ஸ்டீல் தாள்கள் போன்ற குறைந்த இழப்பு மையப் பொருட்களைத் தேர்வு செய்யவும். காப்பு இழப்புகளைக் குறைக்க உயர்தர இன்சுலேடிங் பொருட்களைப் பயன்படுத்துவதை உறுதி செய்யவும்.

வெப்பநிலை கட்டுப்பாடு: 3 கட்ட 1250kva 10 0.4kv உலர் வகை மின்மாற்றிகளைச் சுற்றி போதுமான காற்றோட்டத்தை உறுதிசெய்து, இயக்க வெப்பநிலையை குறைவாக வைத்திருக்க சரியான காற்றோட்டத்தை பராமரிக்கவும். வெப்பச் சிதறல் செயல்திறனை மேம்படுத்த, ரேடியேட்டர்கள் அல்லது மின்விசிறிகள் போன்ற பொருத்தமான குளிரூட்டும் சாதனங்களைப் பயன்படுத்தவும்.

சுமை மின்னோட்டத்தைக் குறைக்கவும்: டிசைன் மற்றும் செயல்பாட்டின் போது மதிப்பிடப்பட்ட சுமைக்கு மேல் மின்மாற்றியை இயக்குவதைத் தவிர்க்கவும். மின்சார அமைப்பை நியாயமான முறையில் திட்டமிடுங்கள் மற்றும் அதிக சுமைகளைத் தடுக்க தற்போதைய சுமைகளை சமப்படுத்தவும்.

வழக்கமான பராமரிப்பு: சாதாரண செயல்பாடு மற்றும் வெப்பச் சிதறல் செயல்திறனை உறுதிப்படுத்த மின்மாற்றியை தவறாமல் ஆய்வு செய்து சுத்தம் செய்யவும். இன்சுலேடிங் செயல்திறனை உறுதிப்படுத்த, இன்சுலேடிங் பொருட்களின் ஒருமைப்பாட்டை சரிபார்த்து பராமரிக்கவும்.

மின்மாற்றி வடிவமைப்பை மேம்படுத்துதல்: ஓவர் டிசைனைத் தவிர்க்க பொருத்தமான மின்மாற்றி திறனைத் தேர்ந்தெடுங்கள், இதனால் சுமை இழப்புகள் குறையும். எதிர்ப்பு இழப்புகளைக் குறைக்க முறுக்கு வடிவமைப்பை மேம்படுத்தவும்.

சுருக்கமாக, நியாயமான வடிவமைப்பு, பொருள் தேர்வு, வெப்பநிலை கட்டுப்பாடு, சுமை மின்னோட்டக் குறைப்பு மற்றும் வழக்கமான பராமரிப்பு ஆகியவற்றின் மூலம், 3 கட்ட 1250kva 10 0.4kv உலர் வகை மின்மாற்றிகளின் சுமை இழப்புகளை திறம்பட குறைக்க முடியும்.

தயாரிப்பு அளவுருக்கள்:

பெயர்	3 கட்ட 1250kva 10 0.4kv உலர் வகை மின்மாற்றிகள்
மதிப்பிடப்பட்ட திறன்	1250 கி.வா
முதன்மை மின்னழுத்தம்	10கி.வி
இரண்டாம் நிலை மின்னழுத்தம்	0.4 0.415 கி.வி
காப்பு பொருள்	வார்ப்பு பிசின்
திசையன் குழு	Dyn11 Yyn0
சுமை இழப்பு இல்லை (P0)	வாடிக்கையாளரின் தேவையின் அடிப்படையில்
சுமை இழப்பு (Pk) @ 120°C	வாடிக்கையாளரின் தேவையின் அடிப்படையில்
மின்மறுப்பு மின்னழுத்தம் (யுகே)	6%
காப்பு வகுப்பு	CLASS F அல்லது H
குளிரூட்டும் முறை	ஓனாஃப் ஓனாஃப்
பகுதி வெளியேற்றம்	10pc க்கும் குறைவானது



துணைக்கருவிகள் & விருப்ப அம்சங்கள்

PT100 சென்சார்கள் மற்றும் அலாரம்/ட்ரிப் ரிலேகள் கொண்ட வெப்பநிலைக் கட்டுப்படுத்தி

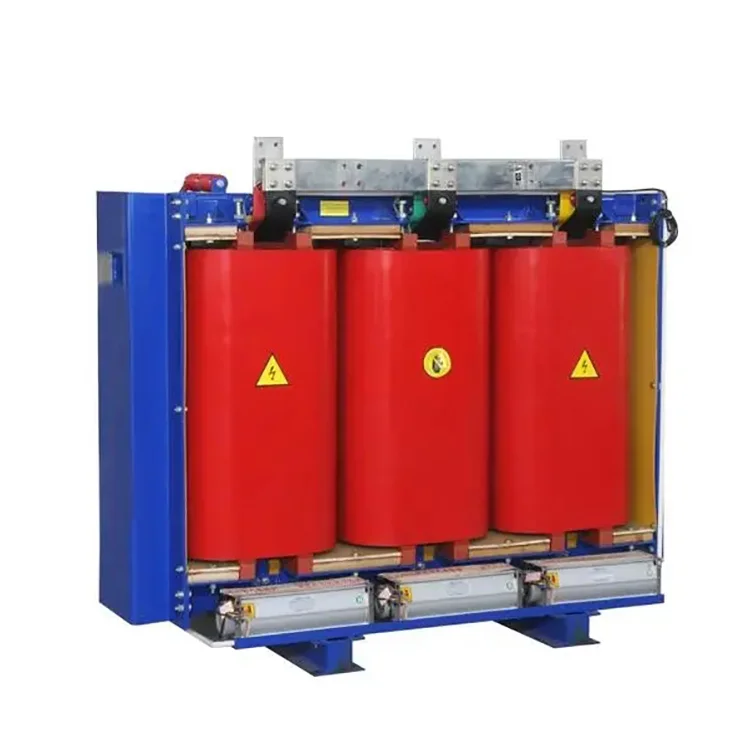

வெளிப்புற அல்லது தூசி நிறைந்த பகுதிகளுக்கான IP21 / IP23 பாதுகாப்பு உறை

எளிதாக நிறுவுவதற்கு ரோலர்கள்

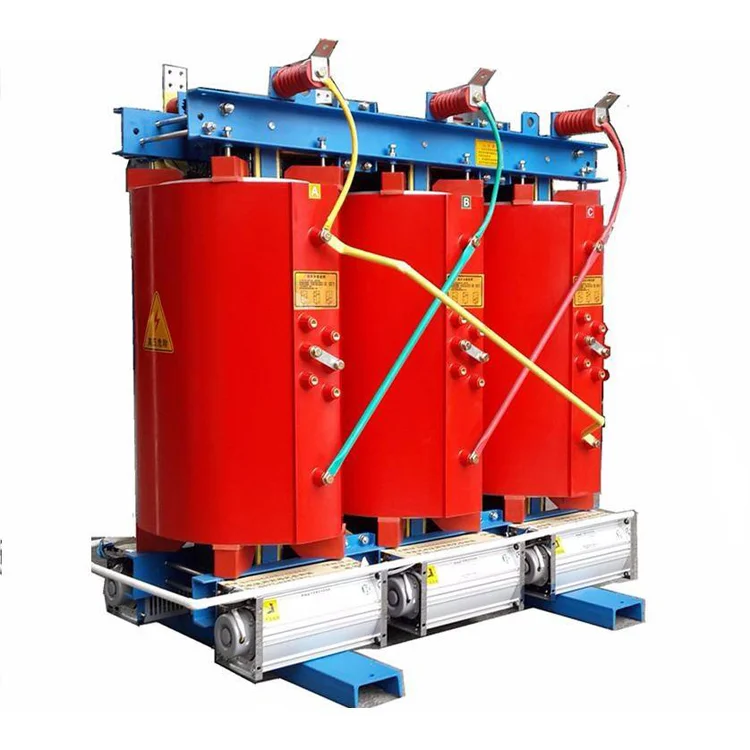

மின்விசிறி குளிரூட்டும் அமைப்பு (AF) திறனை 30% வரை அதிகரிக்கும்

தாமிரம் அல்லது அலுமினிய முறுக்குகள் (அதிக செயல்திறனுக்காக தாமிரம் பரிந்துரைக்கப்படுகிறது)



முடிவுரை

நவீன மின் விநியோக அமைப்புகளில், சரியான மின்மாற்றியைத் தேர்ந்தெடுப்பது பாதுகாப்பு, செயல்திறன் மற்றும் நீண்ட கால நம்பகத்தன்மைக்கு முக்கியமானது. 3 கட்ட 1250kva 10 0.4kv உலர் வகை மின்மாற்றிகள் உயர் மின்னழுத்த கையாளுதல், குறைந்த மின்னழுத்த வெளியீடு மற்றும் ஆற்றல் சேமிப்பு செயல்திறன் ஆகியவற்றின் சரியான சமநிலையைக் குறிக்கிறது. தீ பாதுகாப்பு மிக முக்கியமான உள் மற்றும் வெளிப்புற பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இந்த வார்ப்பிரும்பு மின்மாற்றி எண்ணெய் நிரப்பப்பட்ட அலகுகளுடன் தொடர்புடைய அபாயங்களை நீக்குகிறது.
